还记得这只脚印吗？上个月，“犀牛智造” 工厂揭幕，这个 3 年秘密孵化的项目正式揭开面纱。
新制造设计作为一只 “沉默已久” 的设计力量，总算能和大家一起聊聊我们一些激动人心的设计。
今天和大家分享的 “3D 可视化工厂” 项目，是基于 “环境敏感型” 设计策略，围绕智能工厂场景特征，由我们新制造设计自发驱动落地的项目。
01. WHY
为什么要做 3D 可视化工厂
随着犀牛智造工厂的不断扩张，复杂的作业流程和设备操作，使得工厂存在大量不可见的数据，但业务对于数据监测追踪的需求却日益增加。为了将这些数据可视、可分析，我们发起了 3D 可视化工厂项目，通过构建基于智能工厂场景的 3D 数据可视化解决方案，全方位地将工厂数据进行了清晰、显性的表达。
02. HOW
如何做 3D 可视化工厂
从物理 - 数字的分层设计

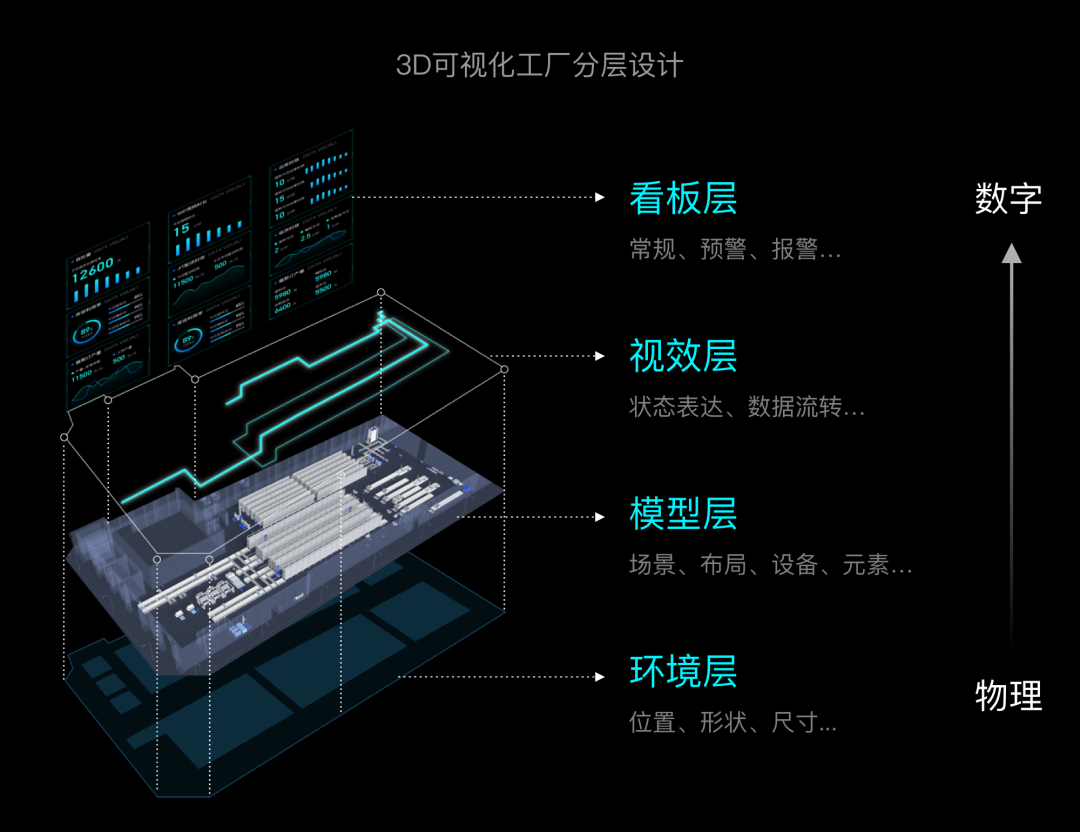

我们将 3D 可视化工厂拆分为 环境层 - 模型层 - 视效层 - 看板层 四层，自下而上逐层设计以实现从物理世界到数字世界的映射。其中我们着重对模型层、视效层及看板层进行了设计。
模型层

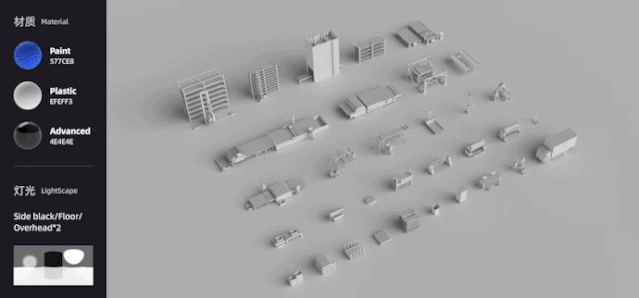

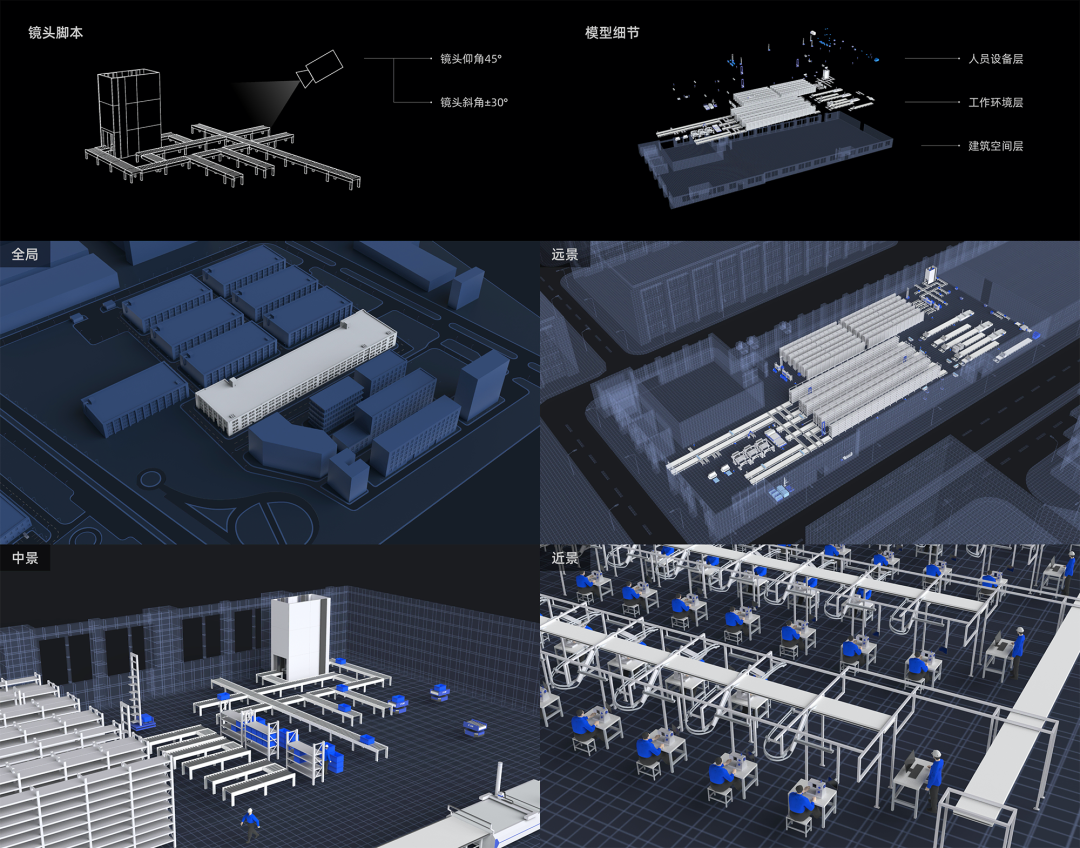

在建模上，我们采用模块化思路，依次完成 细节（设备）- 局部（工段）- 全局（工厂） 的模型搭建。
视效层

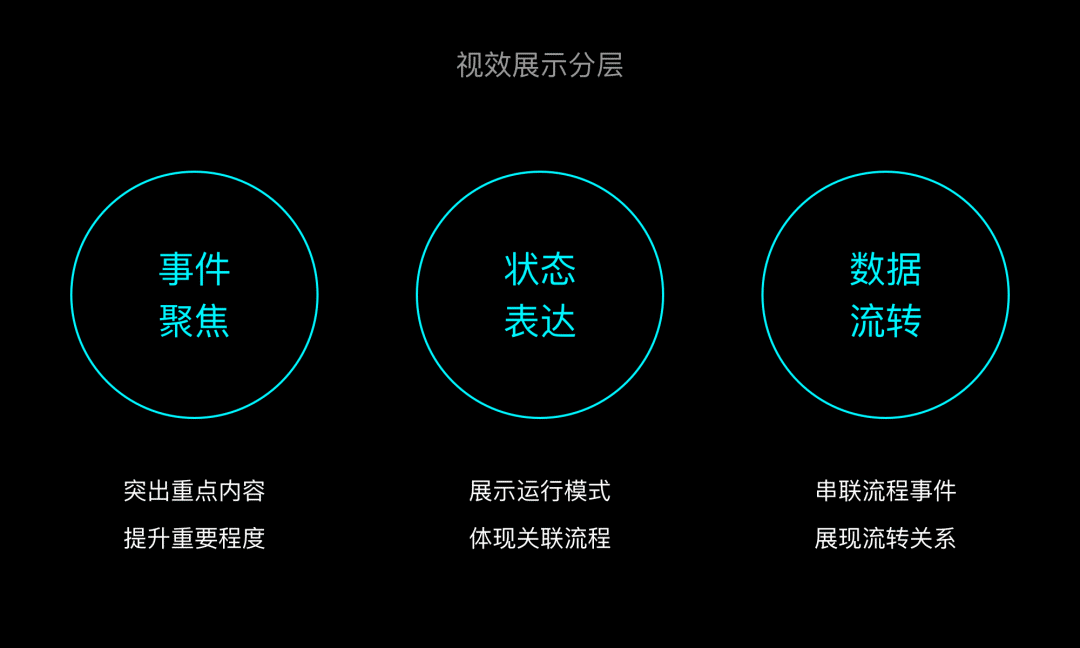

视效层主要是将数据进行抽象模拟并可视化表达，我们抽象了 3 种代表性类型，分别为事件聚焦，状态表达以及数据流转。
看板层
为了在各类数据之间更为有效地发掘问题，我们对看板层数据状态进行分层，并针对关键数据进行突出强调，以起到警示作用。
同时我们还将数据看板与 3D 场景进行了融合，通过不同颜色表达工人做工进度，帮助管理者清晰快速的获取工人效率的差异。
03. APPLICATION
3D 可视化工厂应用拓展
展示分类
为满足不同岗位对数据查看的需求，我们用一套设计语言适配了展示型和效率型两种可视化方案，方便工人按需使用。
多端联动

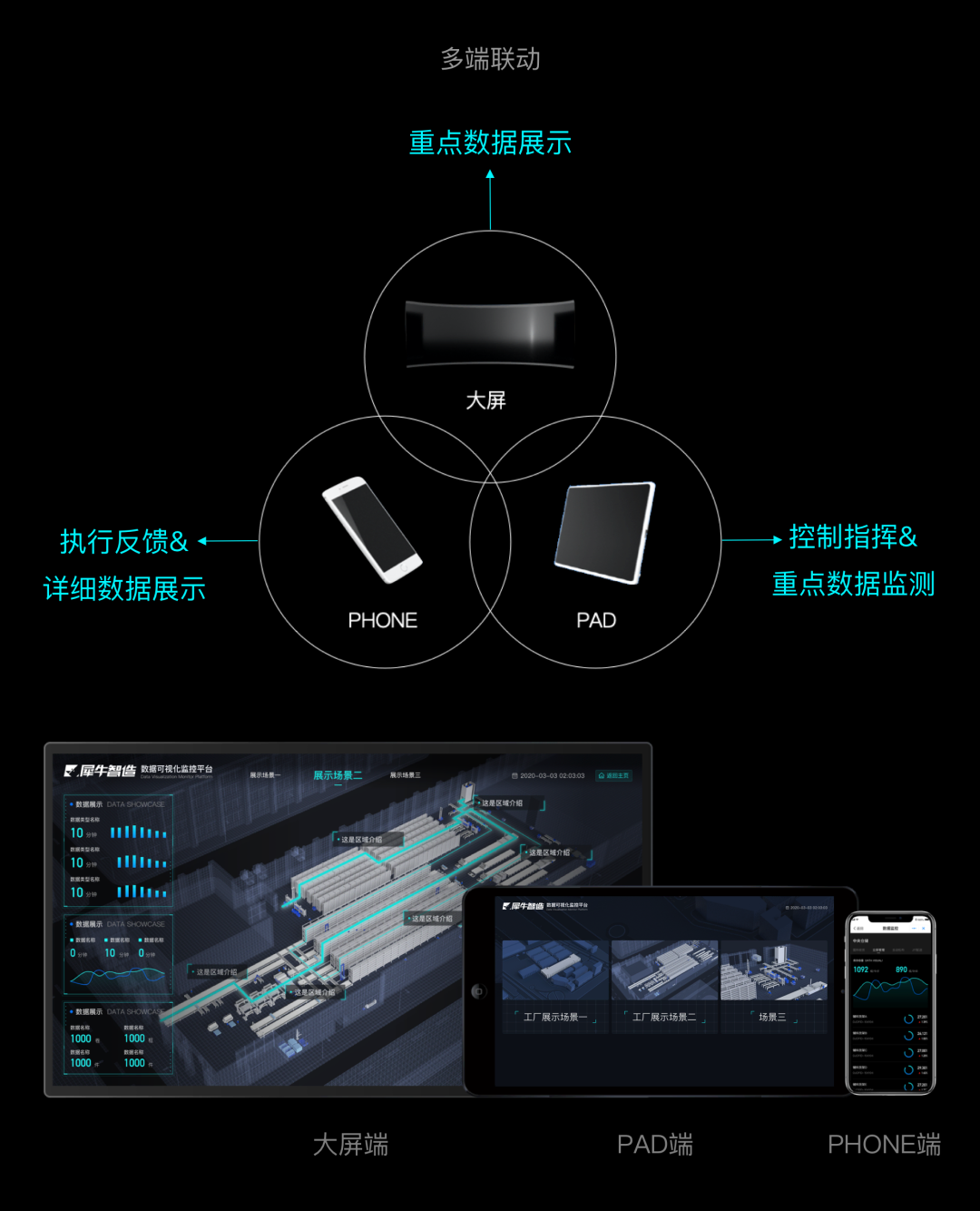

传统的数据大屏只能看不能用，我们通过多端联动配合，完善了全链路的数据监测体验。
工厂应用案例 - **仓储及车缝大屏 **

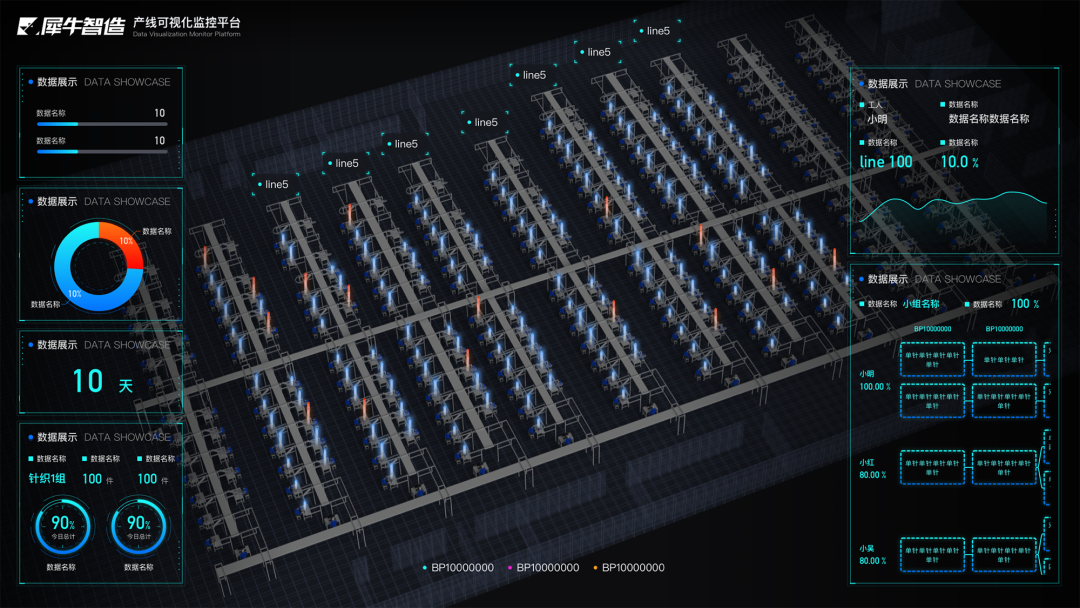

从工厂的全局、局部、细节等维度展示新制造工厂的作业流转路径，以及不同场景下的核心数据。
04. FUTURE EXTENSION
接下来的方向
接下来，3D 可视化工厂推动的方向是产品化升级、生态化接入、场景化细分和规模化拓展，让 3D 可视化工厂的能力进行复用，输出给更多的智能化工厂，帮助其进行能力升级。
除了 3D 可视化工厂项目，我们新制造设计还在工具创新、软硬件一体化等设计内容下进行了探索。我们希望在智能制造领域中，通过设计视角发掘更多机会并且推动产业升级。如果你感兴趣的话，欢迎你在下方回复与我们多多交流～
以上视频图片中的数据部分仅演示，非真实数据
