子弹图

子弹图 - 图1

子弹图的简介

子弹图的样子很像子弹射出后带出的轨道，所以称为子弹图。子弹图的发明是为了取代仪表盘上常见的那种里程表，时速表等基于圆形的信息表达方式。子弹图的特点如下：

子弹图无修饰的线性表达方式使我们能够在狭小的空间中表达丰富的数据信息，线性的信息表达方式与我们习以为常的文字阅读相似，相对于圆形构图的信息表达，在信息传递上有更大的效能优势。
英文名：Bullet Graph

子弹图 - 图2

图表类型	子弹图
适合的数据	列表：一个分类数据字段、一个连续数据字段、一个范围数组字段、一个目标字段
功能	对比分类数据的数值大小、所处区间以及是否达标
数据与图形的映射	分类数据字段映射到分类轴位置连续数据字段映射到数据条的长度目标字段映射到测量标记的刻度轴位置范围数组映射到背景色条的大小
适合的数据条数	不超过10条数据

例子1: 显示阶段性数据信息

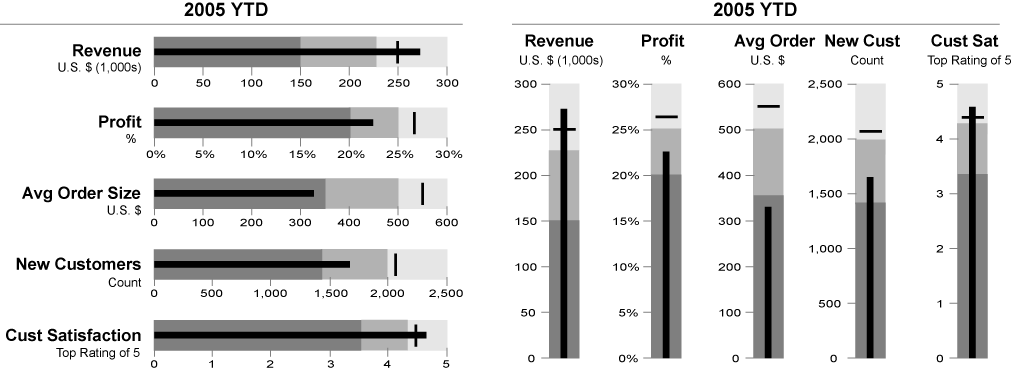

下图是一个模拟商铺一段时间内的经营情况的数据，一共 5 条数据，分别代表收入（单位：千美元）、利率（单位：％）、平均成交额（单位：美元）、新客户（单位：个）和满意度（1-5）五个方面，每个方面都有代表好、中、差的 3 个范围和预先设定的目标。

title	ranges	actual	target	subtitle
Revenue	[150,225,300]	270	250	US$, in thousands
…	…	…	…	…

Satisfaction

说明：

title 字段，用于区分不同的类型
ranges 字段，使用背景色条的长度，表示区间范围
actual 字段，使用数据条的长度，表示实际数值
target 字段，使用测量标记的刻度轴位置，表示目标值
子弹图的扩展
例子1: 反向子弹图
表达负面（消极）数据时，可以将子弹图做方向上的反转。下图用反向子弹图表示开销的多少。

title	ranges	actual	target
Revenue	[1000,2000,5000]	1700	1500

例子2:层叠子弹图
表达一些阶段性的数据时，例如，我们定义了全年的定额目标，但是每个季度都会阶段性地显示当前完成的进度，此时就需要同时表达每个季度的数据和全年整体的定额目标数据。

State	第一季度	第二季度	第三季度	第四季度	ranges	target
年度收益	3820	6080	2930	5390	[12000,15000,20000]	16000
