写给设计师的 Ant Design 栅格指南
本文适合新手设计师以及不知道如何使用 Ant Design 栅格系统的设计者来阅读
全文阅读时长约 10 分钟
关于栅格系统的 5 个基础概念
1. 网格 | Grid
网格是构成页面栅格系统的最小单位。
在 Ant Design 的设计体系中，我们用 8 作为网格的最小基数，在保证偶数的思路同时能够匹配多数主流的显示设备，最大程度避免出现半像素的情况。（更多可参考 8-Point Grid）
 <br />（栅格最小单位）
2. 栅格宽度 | Container
栅格宽度是页面栅格系统的总宽度。
在这里要注意一点，为了方便设计师在日常设计环境中的理解，这里的 Container 可以理解为是设计可见区域的总宽度。
 <br />（栅格总宽度）
3. 列和槽 | Column&Gutter
列（Column）
列是栅格的数量单位，当界面设定好总宽度后纵向等分成几列，比如 Ant Design 采用的 24 栅格就是有 24 列。
一列中包含了列宽（Column Width）以及槽（Gutter）两部分。
槽（Gutter）
槽是相邻两个列宽之间的间隔，通过设定列的左右内边距（padding）来决定槽的大小，列减去槽的部分为列宽。
槽用来规范页面中内容间的间距，槽的值越大，页面中留白部分的面积越多，视觉效果越松散；反之，页面越紧凑。槽通常设为定值。
 <br />（列、列宽以及槽）
4. 边距 | Margin
边距是栅格外边距，与屏宽保持合适的安全距离，让界面左右能保证可读性和美观度。
 <br />（上下布局的安全边距示例）
5. 区块 | Col-n
建立好基础栅格之后，一块内容通常会占用几个列，我们把这个区域理解为内容区块，用于承载一个区域的内容。
划重点：区块从水槽开始到水槽结束
 <br />（示例为24栅格中，区块内容占据8、6以及4栅格的布局）
3 步上手 Ant Design 的栅格系统
1. 确定栅格可见区域宽度&安全边距
当我们开始着手做一个界面时，首先应考虑在多大的尺寸范围内做设计，也就是确定栅格可见区域的总宽度（Container）。
基于 Ant Design 的画板规范以及 UI 模度的概念，我们在设计中主要有以下两种常用布局宽度：
上下布局
栅格可见区域总宽度（Container）：1152px
安全边距（Margin）：32px
左右布局
栅格可见区域总宽度（Container）：1136px
安全边距（Margin）：24px
2. 确定列与槽的定值
常见的栅格系统通常被划分为 12 栅格或 24 栅格，划分的格子越多，承载的内容越精细。通常，在信息繁杂的中后台系统常用 24 栅格，而一些商业网站、门户网站通常划分成 12 栅格。
我们会给槽设定一个定值，用来确定列宽的大小。在 Ant Design 系统中，我们对 Gutter 数值的设定以 8 为基数，如16px，24px，32px…
Tips:
- 槽的数值越大，页面留白间隙越多；
- 槽的区域不可以放置内容，内容区从水槽开始到水槽结束
3. 计算公式
在 Antd Design 的栅格体系中，我们定义栅格可见区域的总宽度为 C（Container)，列数为n。
可得到一个简单的栅格公式:
C（Container)=列（Column）*N-槽（Gutter）
 <br />（左右两块为两边各多余出来的半个 Gutter，合计一个 Gutter）
举个例子
以 Antd Design 的标准上下布局栅格为例：
默认的画板为1440px 的屏宽，首先确定内容区宽度为1152px，使用 24 列栅格，槽的定值为 24px
那么可以得出：
1152px（可见区域总宽度）=列*24-24px（1个 Gutter），从而得出列为 49px，列宽为 25px（列-槽）。
附：sketch 栅格工具

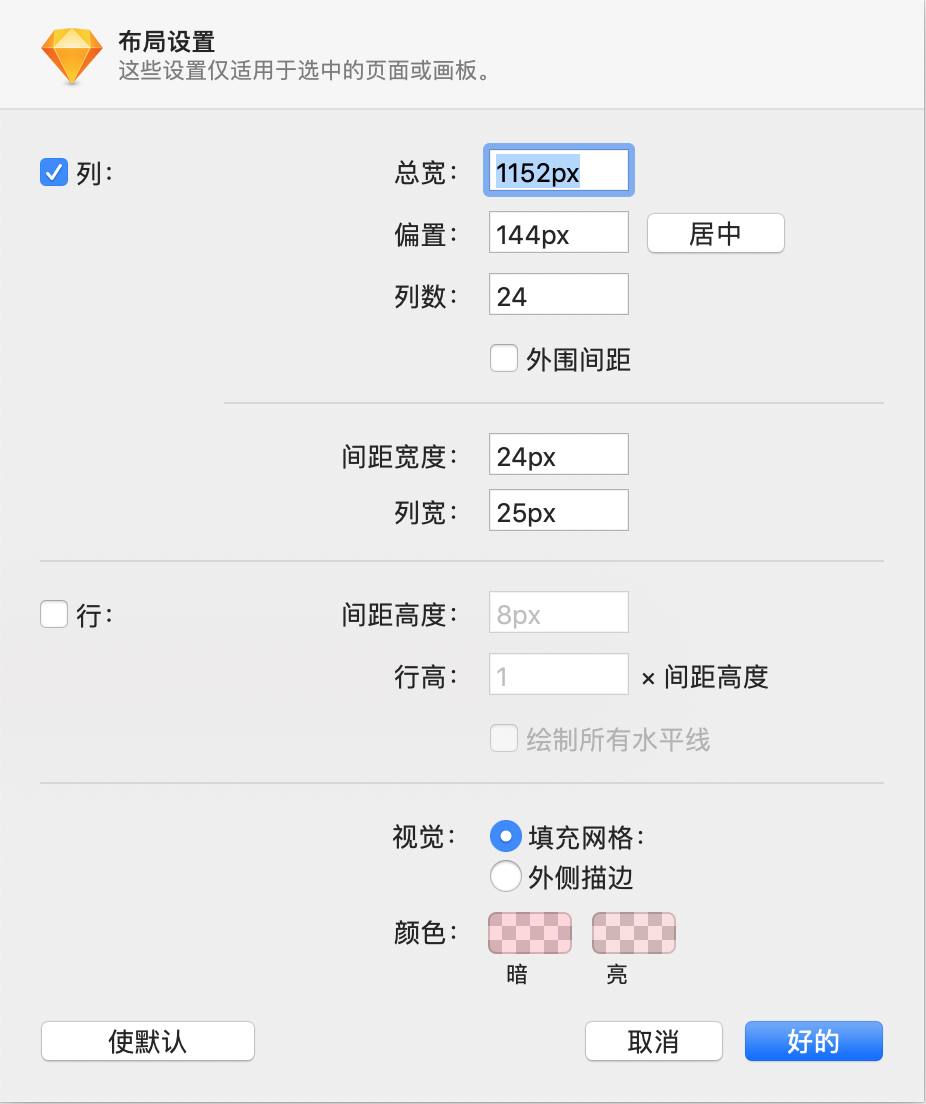

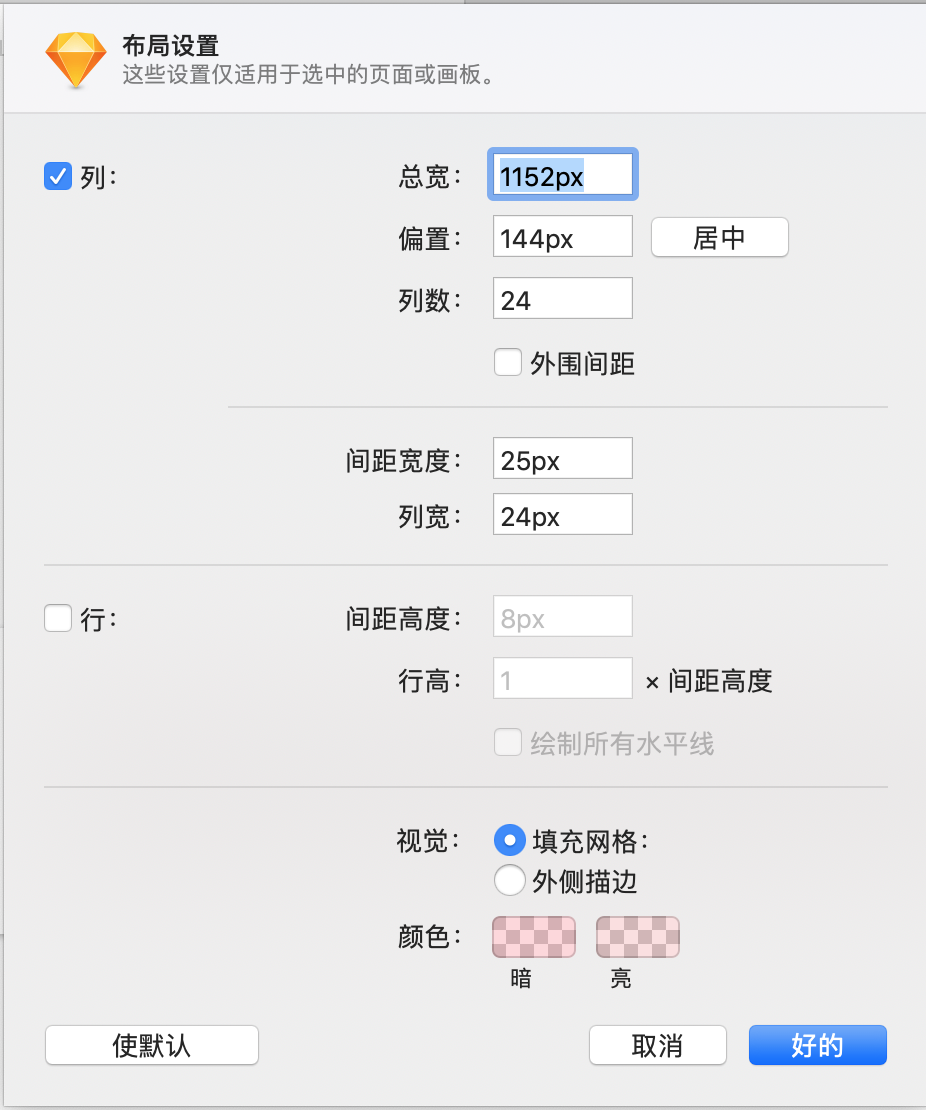

目前，很多设计软件提供自动栅格设置功能，sketch也提供这样的功能：Layout Settings。
- 总宽：相当于 Container，是设计可见区域的总宽度。
- 偏置：表示栅格的起始位置。
- 列数：表示栅格的数量。
- 外围间距：取消勾选。与前端沟通时注意说明总宽为设计可见区域的宽度。
- 间距宽度：槽的值，通常是定值。
- 列宽：栅格内单个可放置内容区的宽度。
栅格布局在项目中的实践
Ant Design Pro - dashboard
Ant Design Pro - Profile

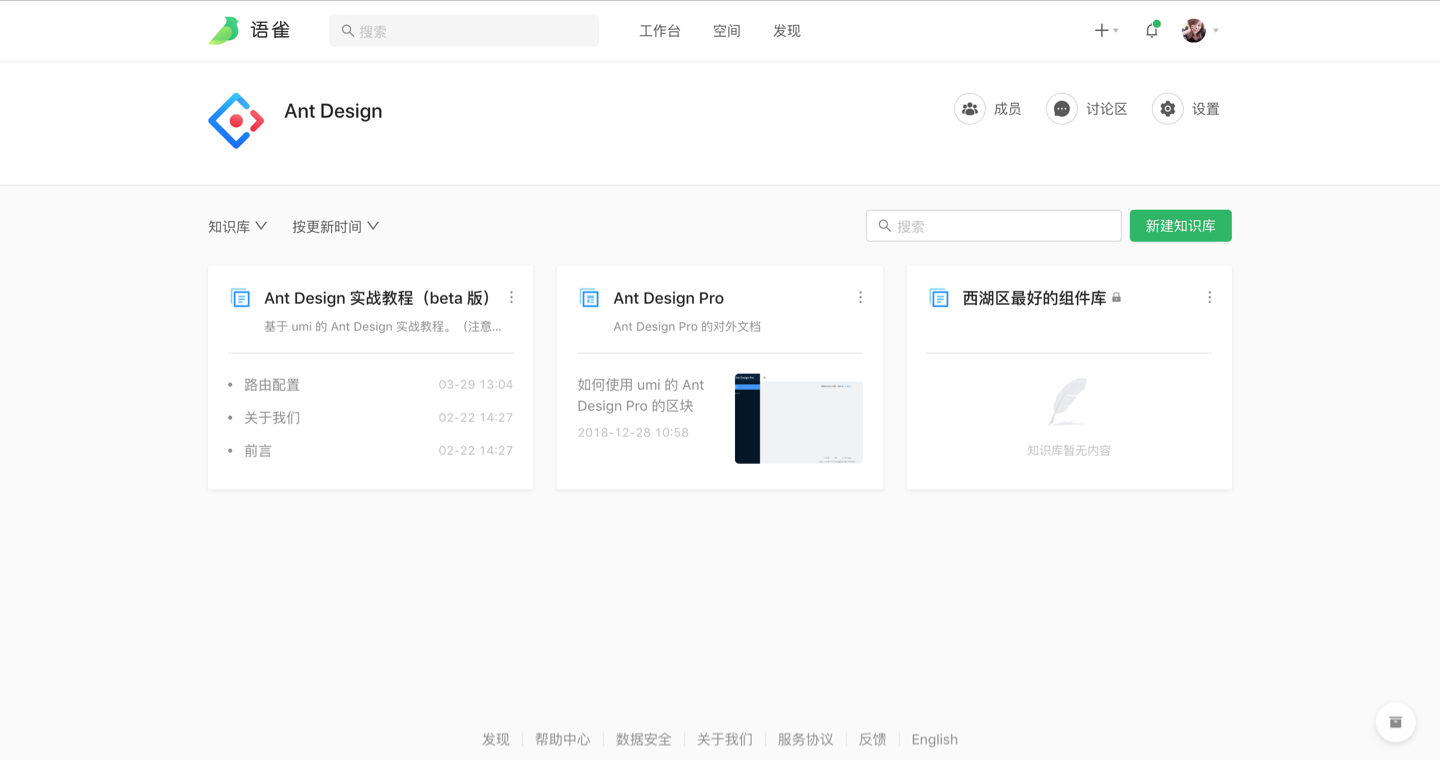

语雀 - 团队首页
