最新的 magick 包是为能够在 R 中更现代化、简单化高质量图像处理而进行的一次努力。该包封装了目前最强大的开源图片处理库 ImageMagick STL 。
ImageMagick 库具有大量功能。当前版本的 Magick 公开了很多内容，但是作为第一个发行版本，文档仍然很少。本文简单的介绍了其中一些最重要的概念来帮助了解 magick 。
安装 magick
在 Windows 或者 MacOS，可以通过 CRAN 安装该软件包。
install.packages("magick")
二进制 CRAN 软件包开箱即用，只需少量的工作，就可以使绝大多数的重要特性得以实现。使用 magick_config 可以查看您的 ImageMagick 版本支持哪些功能和格式。
> library(magick)Linking to ImageMagick 6.9.9.14Enabled features: cairo, freetype, fftw, ghostscript, lcms, pango, rsvg, webpDisabled features: fontconfig, x11
> str(magick::magick_config())List of 21$ version :Class 'numeric_version' hidden list of 1..$ : int [1:4] 6 9 9 14$ modules : logi FALSE$ cairo : logi TRUE$ fontconfig : logi FALSE$ freetype : logi TRUE$ fftw : logi TRUE$ ghostscript : logi TRUE$ jpeg : logi TRUE$ lcms : logi TRUE$ libopenjp2 : logi FALSE$ lzma : logi TRUE$ pangocairo : logi TRUE$ pango : logi TRUE$ png : logi TRUE$ rsvg : logi TRUE$ tiff : logi TRUE$ webp : logi TRUE$ wmf : logi FALSE$ x11 : logi FALSE$ xml : logi TRUE$ zero-configuration: logi TRUE
源码编译
Linux 下你需要安装 ImageMagick++ 库。在 Debian/Ubuntu，这个库叫 libmagick++-dev：
sudo apt-get install libmagick++-dev
在 Fedora 或者 CentOS/RHEL 我们需要安装 ImageMagick-c++-devel：
sudo yum install ImageMagick-c++-devel
要从 macOS 上的源代码安装，您需要来自 homebrew 的 imagemagick@6 。
brew install imagemagick@6
不幸的是，当前 homebrew 上的 imagemagick@6 配置禁用了许多功能，包括 librsvg 和 fontconfig。 因此，字体和 svg 渲染的质量可能不是最佳的（建议安装时至少加上 --with-fontconfig 和 --with-librsvg 选项来支持高质量的字体和 svg 渲染。CRAN 上的 OS-Xe 二进制包已经默认配置好了）。
图像输入输出
magick 之所以如此神奇，是因为它会自动转换并呈现所有常见的图像格式。ImageMagick 支持数十种格式并自动检测类型。使用 magick::magick_config() 可以列出您的 ImageMagick 版本支持的格式。
读和写
可以使用 image_read 从图像数据的文件路径，URL 或原始矢量直接读取图像。image_info 函数显示有关图像的一些元数据，类似 于 imagemagick 标识命令行实用程序。
library(magick)tiger <- image_read_svg('http://jeroen.github.io/images/tiger.svg', width = 350)print(tiger)
## format width height colorspace matte filesize density## 1 PNG 350 350 sRGB TRUE 0 72x72
我们使用 image_write 将任何格式的图像导出为磁盘上的文件，或者如果 path = NULL 则导出到内存中的文件。
# Render svg to png bitmapimage_write(tiger, path = "tiger.png", format = "png")
如果 path 是文件名，则 image_write 成功返回 path，以便可以将结果通过文件路径传递给函数。
转换格式
Magick 以原始格式将图像保留在内存中。你可以在 image_write 中通过指定格式参数以转换为另一种格式。或者还可以在应用转换之前，先在内部将图像转换为其他格式。如果你的原始格式是有损的，这将很有用。
tiger_png <- image_convert(tiger, "png")image_info(tiger_png)
## format width height colorspace matte filesize density## 1 PNG 350 350 sRGB TRUE 0 72x72
预览

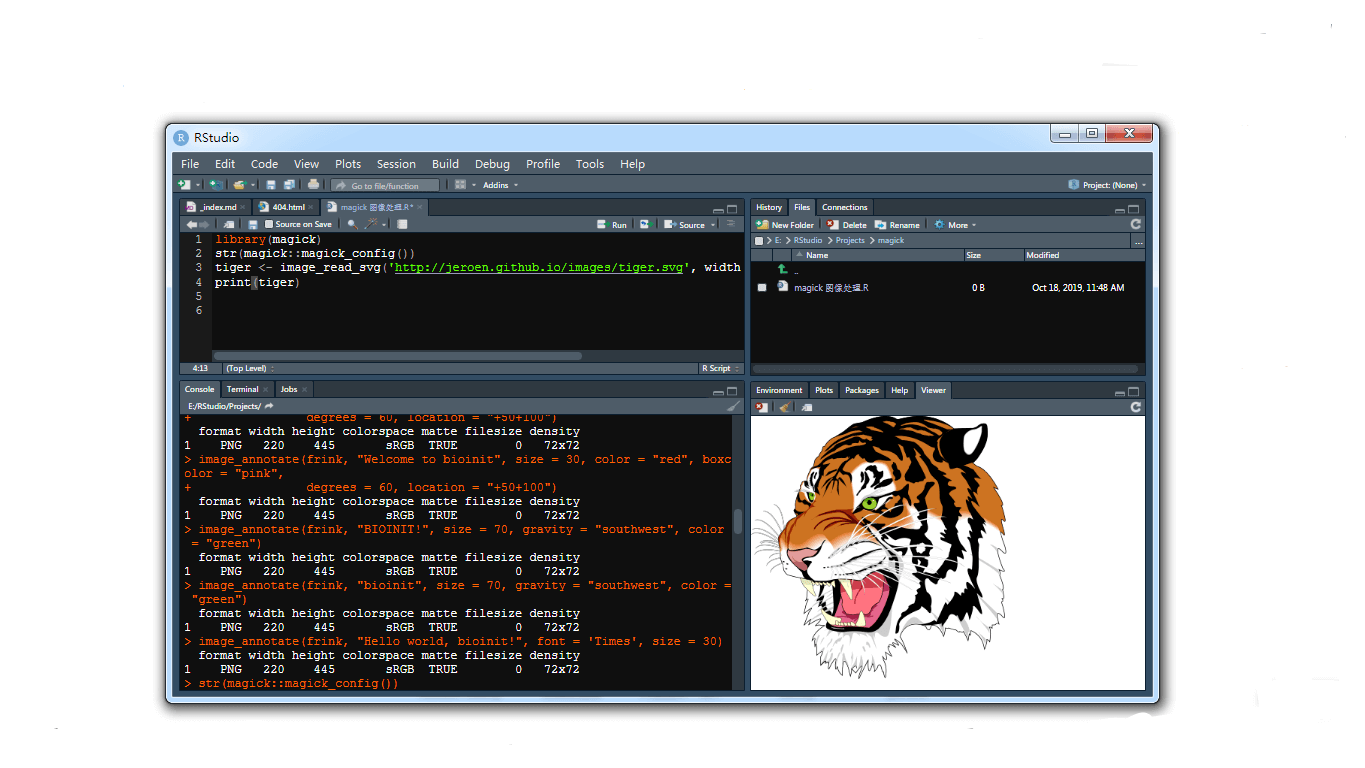

具有内置网络浏览器（例如 RStudio）的 IDE 会在查看器中自动显示魔术图像。这就形成了一个整洁的交互式图像编辑环境。
另外，在 Linux 上，您可以使用 image_display 在 X11 窗口中预览图像。最后，image_browse 会在你系统默认的应用程序中为给定类型打开图像。
# X11 onlyimage_display(tiger)# System dependentimage_browse(tiger)
另一种方法是将图像转换为栅格对象，然后将其绘制在 R 的图形显示上。但是，这非常慢，并且仅在与其他绘图功能结合使用时才有用。 请参阅下面的 #raster。
转变
了解可用转换的最佳方法是遍历 RStudio中 ?transformations 页面中的示例。下面是一些示例。
剪切与编辑
一些转换函数采用了 geometry 参数，该参数需要 AxB + C + D 形式的特殊语法，其中每个元素都是可选的。 一些例子：
image_crop(image, "100x150+50"): crop outwidth:100pxandheight:150pxstarting+50pxfrom the leftimage_scale(image, "200"): resize proportionally to width:200pximage_scale(image, "x200"): resize proportionally to height:200pximage_fill(image, "blue", "+100+200"): flood fill with blue starting at the point atx:100, y:200image_border(frink, "red", "20x10"): adds a border of 20px left+right and 10px top+bottom
完整的语法，可以参考 Magick::Geometry 文档。

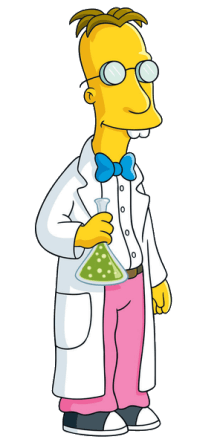

# Example imagefrink <- image_read("https://jeroen.github.io/images/frink.png")print(frink)
## format width height colorspace matte filesize density## 1 PNG 220 445 sRGB TRUE 73494 72x72
# Add 20px left/right and 10px top/bottomimage_border(image_background(frink, "hotpink"), "#000080", "20x10")
# Trim marginsimage_trim(frink)
# Passport picaimage_crop(frink, "100x150+50")
# Resizeimage_scale(frink, "300") # width: 300px
image_scale(frink, "x300") # height: 300px

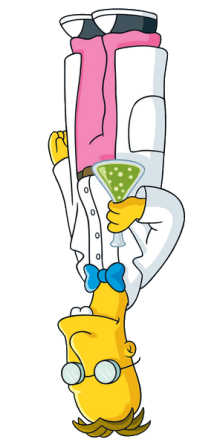

# Rotate or mirrorimage_rotate(frink, 45)
image_flip(frink)
image_flop(frink)
# Brightness, Saturation, Hueimage_modulate(frink, brightness = 80, saturation = 120, hue = 90)
# Paint the shirt orangeimage_fill(frink, "orange", point = "+100+200", fuzz = 20)
使用 image_fill，我们可以从像素点开始填充。模糊参数允许填充物穿过具有相似颜色的相邻像素。值必须在 0 到 256^2 之间，指定要视为相等的颜色之间的最大几何距离。在这里，我们给教授 Frink 一件橙色的世界杯衬衫。
滤镜和效果
ImageMagick 还具有许多值得去检查尝试的标准效果。
# Add randomnessimage_blur(frink, 10, 5)
image_noise(frink)
# Silly filtersimage_charcoal(frink)
image_oilpaint(frink)
image_negate(frink)
核卷积
image_convolve() 函数在图像上实行 kernel) 变换。核卷积是指在核矩阵中，图片每个像素的值根据相邻像素的加权和重新计算。例如，让我们看一下这个简单的核变换：
kern <- matrix(0, ncol = 3, nrow = 3)kern[1, 2] <- 0.25kern[2, c(1, 3)] <- 0.25kern[3, 2] <- 0.25kern
## [,1] [,2] [,3]## [1,] 0.00 0.25 0.00## [2,] 0.25 0.00 0.25## [3,] 0.00 0.25 0.00
该核变换将每个像素更改为其水平和垂直相邻像素的平均值，从而在下面的右侧图像中产生轻微的模糊效果：
img <- image_resize(logo, "300x300")img_blurred <- image_convolve(img, kern)image_append(c(img, img_blurred))
或使用任何的 standard kernels：

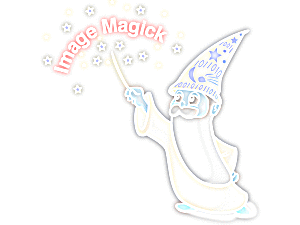

img %>% image_convolve('Sobel') %>% image_negate()
img %>% image_convolve('DoG:0,0,2') %>% image_negate()
文本注释
最后，在图像的最上层打印输出一些文本往往是十分有用的：
# Add some textimage_annotate(frink, "bioinit", size = 70, gravity = "southwest", color = "green")
# Customize textimage_annotate(frink, "Welcome to bioinit", size = 30, color = "red", boxcolor = "pink",degrees = 60, location = "+50+100")
# Fonts may require ImageMagick has fontconfigimage_annotate(frink, "Hello world, bioinit!", font = 'Times', size = 30)
大多数平台上支持的字体，包括 "sans"， "mono"， "serif"， "Times"， "Helvetica"， "Trebuchet"， "Georgia"， "Palatino" ，以及 "Comic Sans" 。
与管道结合
每个图像转换功能都会返回一个原始图像的修改后的副本。它不会影响原始图像。
frink <- image_read("https://jeroen.github.io/images/frink.png")frink2 <- image_scale(frink, "100")image_info(frink)
## format width height colorspace matte filesize density## 1 PNG 220 445 sRGB TRUE 73494 72x72
image_info(frink2)
## format width height colorspace matte filesize density## 1 PNG 100 202 sRGB TRUE 0 72x72
因此，要组合转换，你需要将它们链接起来：

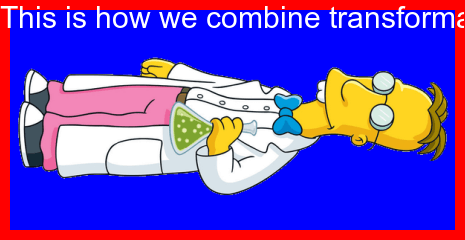

test <- image_rotate(frink, 90)test <- image_background(test, "blue", flatten = TRUE)test <- image_border(test, "red", "10x10")test <- image_annotate(test, "This is how we combine transformations", color = "white", size = 30)print(test)
## format width height colorspace matte filesize density## 1 PNG 465 240 sRGB TRUE 0 72x72
使用 magrittr 管道语法，可以使这一过程更具可读性。
image_read("https://jeroen.github.io/images/frink.png") %>%image_rotate(270) %>%image_background("blue", flatten = TRUE) %>%image_border("red", "10x10") %>%image_annotate("The same thing with pipes", color = "white", size = 30)
图像向量
上面的示例涉及的是单个图像。但是，Magick 中的所有函数都已经过向量化，以支持图层、合成或动画的处理。
标准的基本方法 [ ，[[，c() 和 length() 可用于处理图像向量，然后可以将其视为图层或帧。
# Download earth gif and make it a bit smaller for vignetteearth <- image_read("https://jeroen.github.io/images/earth.gif") %>%image_scale("200x") %>%image_quantize(128)length(earth)
## [1] 44
earth
head(image_info(earth))
## format width height colorspace matte filesize density## 1 GIF 200 200 RGB FALSE 0 72x72## 2 GIF 200 200 RGB FALSE 0 72x72## 3 GIF 200 200 RGB FALSE 0 72x72## 4 GIF 200 200 RGB FALSE 0 72x72## 5 GIF 200 200 RGB FALSE 0 72x72## 6 GIF 200 200 RGB FALSE 0 72x72
rev(earth) %>%image_flip() %>%image_annotate("meanwhile in Australia", size = 20, color = "white")
图层
我们可以像在 Photoshop 中那样，将图层堆叠在一起：
bigdata <- image_read('https://jeroen.github.io/images/bigdata.jpg')frink <- image_read("https://jeroen.github.io/images/frink.png")logo <- image_read("https://jeroen.github.io/images/Rlogo.png")img <- c(bigdata, logo, frink)img <- image_scale(img, "300x300")image_info(img)
## format width height colorspace matte filesize density## 1 JPEG 300 225 sRGB FALSE 0 72x72## 2 PNG 300 232 sRGB TRUE 0 72x72## 3 PNG 148 300 sRGB TRUE 0 72x72
打印的图案相互镶嵌叠加在一起，从而扩展输出画布，使所有内容都适合：
image_mosaic(img)
Flattening 扁平化处理将各个图层合并成一张与第一张图片大小相同的图片：
image_flatten(img)
Flattening 和 mosaic 处理允许指定其他的复合运算符操作(composite operators)：
image_flatten(img, 'Add')
image_flatten(img, 'Modulate')
image_flatten(img, 'Minus')
合并
Appending 追加意味着将框架彼此相邻放置：
image_append(image_scale(img, "x200"))
使用 stack = TRUE 可以将它们放置在彼此的顶部：
image_append(image_scale(img, "100"), stack = TRUE)
合成允许在特定位置上组合两个图像：
bigdatafrink <- image_scale(image_rotate(image_background(frink, "none"), 300), "x200")image_composite(image_scale(bigdata, "x400"), bigdatafrink, offset = "+180+100")
页面
当读取 PDF 文档时，每个页面都成为向量的一个元素。注意，PDF 是在读取时呈现的，因此需要立即指定密度。

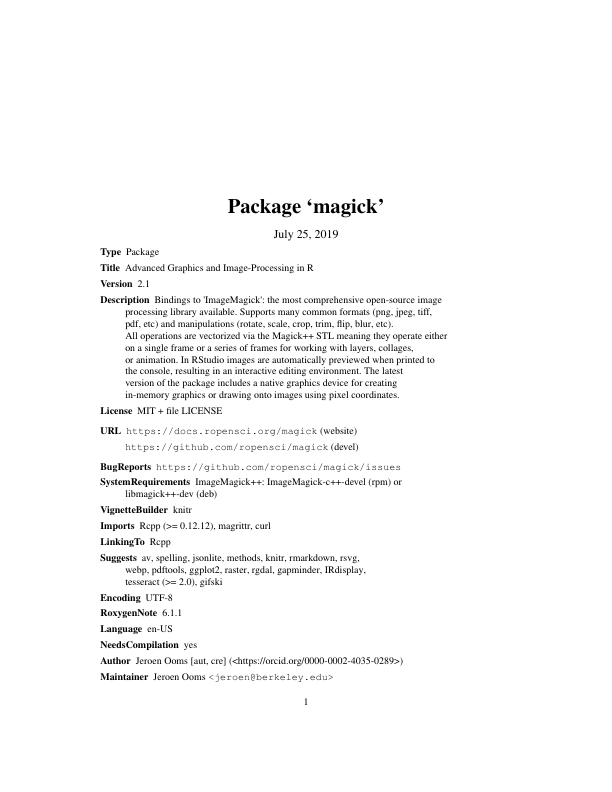

manual <- image_read_pdf('https://cloud.r-project.org/web/packages/magick/magick.pdf', density = 72)image_info(manual)
## format width height colorspace matte filesize density## 1 PNG 612 792 sRGB TRUE 0 72x72## 2 PNG 612 792 sRGB TRUE 0 72x72## 3 PNG 612 792 sRGB TRUE 0 72x72## 4 PNG 612 792 sRGB TRUE 0 72x72## 5 PNG 612 792 sRGB TRUE 0 72x72## 6 PNG 612 792 sRGB TRUE 0 72x72## 7 PNG 612 792 sRGB TRUE 0 72x72## 8 PNG 612 792 sRGB TRUE 0 72x72## 9 PNG 612 792 sRGB TRUE 0 72x72## 10 PNG 612 792 sRGB TRUE 0 72x72## 11 PNG 612 792 sRGB TRUE 0 72x72## 12 PNG 612 792 sRGB TRUE 0 72x72## 13 PNG 612 792 sRGB TRUE 0 72x72## 14 PNG 612 792 sRGB TRUE 0 72x72## 15 PNG 612 792 sRGB TRUE 0 72x72## 16 PNG 612 792 sRGB TRUE 0 72x72## 17 PNG 612 792 sRGB TRUE 0 72x72## 18 PNG 612 792 sRGB TRUE 0 72x72## 19 PNG 612 792 sRGB TRUE 0 72x72## 20 PNG 612 792 sRGB TRUE 0 72x72## 21 PNG 612 792 sRGB TRUE 0 72x72## 22 PNG 612 792 sRGB TRUE 0 72x72## 23 PNG 612 792 sRGB TRUE 0 72x72## 24 PNG 612 792 sRGB TRUE 0 72x72## 25 PNG 612 792 sRGB TRUE 0 72x72## 26 PNG 612 792 sRGB TRUE 0 72x72## 27 PNG 612 792 sRGB TRUE 0 72x72## 28 PNG 612 792 sRGB TRUE 0 72x72## 29 PNG 612 792 sRGB TRUE 0 72x72## 30 PNG 612 792 sRGB TRUE 0 72x72## 31 PNG 612 792 sRGB TRUE 0 72x72## 32 PNG 612 792 sRGB TRUE 0 72x72## 33 PNG 612 792 sRGB TRUE 0 72x72## 34 PNG 612 792 sRGB TRUE 0 72x72## 35 PNG 612 792 sRGB TRUE 0 72x72
manual[1]
动画
除了将矢量元素视为图层之外，我们还可以将它们制作成动画帧！
image_animate(image_scale(img, "200x200"), fps = 1, dispose = "previous")
变形创建了 n 个图像序列，这些序列逐渐地将一个图像变形为另一个图像。这样，它就变成了动画。
newlogo <- image_scale(image_read("https://jeroen.github.io/images/Rlogo.png"), "x150")oldlogo <- image_scale(image_read("https://developer.r-project.org/Logo/Rlogo-3.png"), "x150")frames <- image_morph(c(oldlogo, newlogo), frames = 10)image_animate(frames)
如果您读入现有的 GIF 或视频文件，则每一帧都会变成一个图层：
# Foreground imagebanana <- image_read("https://jeroen.github.io/images/banana.gif")banana <- image_scale(banana, "150")image_info(banana)
## format width height colorspace matte filesize density## 1 GIF 150 148 sRGB TRUE 0 72x72## 2 GIF 150 148 sRGB TRUE 0 72x72## 3 GIF 150 148 sRGB TRUE 0 72x72## 4 GIF 150 148 sRGB TRUE 0 72x72## 5 GIF 150 148 sRGB TRUE 0 72x72## 6 GIF 150 148 sRGB TRUE 0 72x72## 7 GIF 150 148 sRGB TRUE 0 72x72## 8 GIF 150 148 sRGB TRUE 0 72x72
处理各个帧并将其放回动画中：
# Background imagebackground <- image_background(image_scale(logo, "200"), "white", flatten = TRUE)# Combine and flatten framesframes <- image_composite(background, banana, offset = "+70+30")# Turn frames into animationanimation <- image_animate(frames, fps = 10)print(animation)
## format width height colorspace matte filesize density## 1 gif 200 155 sRGB TRUE 0 72x72## 2 gif 200 155 sRGB TRUE 0 72x72## 3 gif 200 155 sRGB TRUE 0 72x72## 4 gif 200 155 sRGB TRUE 0 72x72## 5 gif 200 155 sRGB TRUE 0 72x72## 6 gif 200 155 sRGB TRUE 0 72x72## 7 gif 200 155 sRGB TRUE 0 72x72## 8 gif 200 155 sRGB TRUE 0 72x72
动画可以另存为 GIF 格式的 MPEG 文件：
image_write(animation, "Rlogo-banana.gif")
绘图与图形
该软件包的一个相对较新的组件是一个本地的 R 图形设备，它生成 magick 图像对象。它可以像用于绘制绘图的常规设备一样使用它，也可以打开一个使用像素坐标绘制到现有图像的设备。
图形设备
image_graph() 函数可打开一个新的图形设备，类似于 png() 或 x11() 。它返回要写入绘图的图像对象。绘图设备中的每个“page”都将成为图像对象中的一帧。

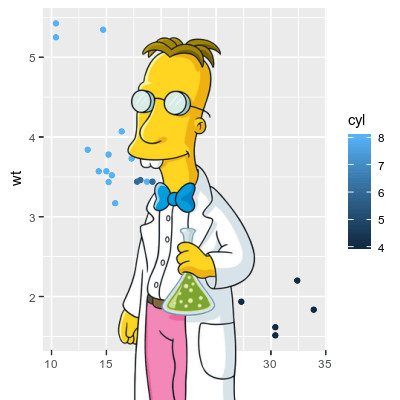

# Produce image using graphics devicefig <- image_graph(width = 400, height = 400, res = 96)ggplot2::qplot(mpg, wt, data = mtcars, colour = cyl)dev.off()
我们可以使用常规图像操作轻松地对图形进行后处理。
# Combineout <- image_composite(fig, frink, offset = "+70+30")print(out)
## # A tibble: 1 x 7## format width height colorspace matte filesize density## <chr> <int> <int> <chr> <lgl> <int> <chr>## 1 PNG 400 400 sRGB TRUE 0 72x72
绘图设备
使用图形设备的另一种方法是使用像素坐标在现有图像的上面绘制。
# Or paint over an existing imageimg <- image_draw(frink)rect(20, 20, 200, 100, border = "red", lty = "dashed", lwd = 5)abline(h = 300, col = 'blue', lwd = '10', lty = "dotted")text(30, 250, "Hoiven-Glaven", family = "monospace", cex = 4, srt = 90)palette(rainbow(11, end = 0.9))symbols(rep(200, 11), seq(0, 400, 40), circles = runif(11, 5, 35),bg = 1:11, inches = FALSE, add = TRUE)dev.off()
print(img)
## # A tibble: 1 x 7## format width height colorspace matte filesize density## <chr> <int> <int> <chr> <lgl> <int> <chr>## 1 PNG 220 445 sRGB TRUE 0 72x72
默认情况下，image_draw() 将所有空白设置为 0，并使用图形坐标来匹配图像大小，像素(宽度x高度)为左上角 (0,0)。注意，这意味着 y 轴从上到下递增，这与典型的图形坐标相反。您可以通过向 image_draw 传递定制的 xlim、ylim 或 mar 值来覆盖所有这些。
动画图形
图形设备支持多帧，这使它很容易创建动画图形。下面的代码展示了如何使用 magick 图形设备实现来自非常酷的 gganimate 包的示例。

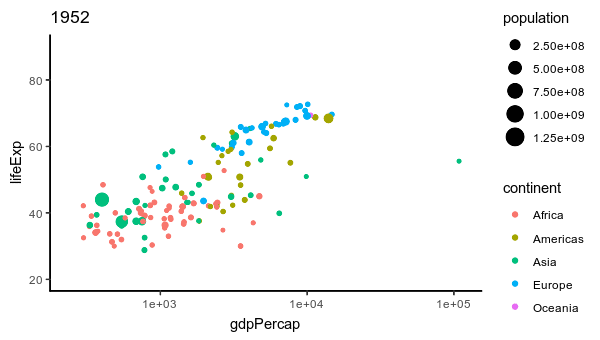

library(gapminder)library(ggplot2)img <- image_graph(600, 340, res = 96)datalist <- split(gapminder, gapminder$year)out <- lapply(datalist, function(data){p <- ggplot(data, aes(gdpPercap, lifeExp, size = pop, color = continent)) +scale_size("population", limits = range(gapminder$pop)) + geom_point() + ylim(20, 90) +scale_x_log10(limits = range(gapminder$gdpPercap)) + ggtitle(data$year) + theme_classic()print(p)})dev.off()animation <- image_animate(img, fps = 2)print(animation)
## # A tibble: 12 x 7## format width height colorspace matte filesize density## <chr> <int> <int> <chr> <lgl> <int> <chr>## 1 gif 600 340 sRGB TRUE 0 72x72## 2 gif 600 340 sRGB TRUE 0 72x72## 3 gif 600 340 sRGB TRUE 0 72x72## 4 gif 600 340 sRGB TRUE 0 72x72## 5 gif 600 340 sRGB TRUE 0 72x72## 6 gif 600 340 sRGB TRUE 0 72x72## 7 gif 600 340 sRGB TRUE 0 72x72## 8 gif 600 340 sRGB TRUE 0 72x72## 9 gif 600 340 sRGB TRUE 0 72x72## 10 gif 600 340 sRGB TRUE 0 72x72## 11 gif 600 340 sRGB TRUE 0 72x72## 12 gif 600 340 sRGB TRUE 0 72x72
要将其写入文件，您只需执行以下操作：
image_write(animation, "gapminder.gif")
光栅图像
Magick 图像也可以转换为光栅对象，来用于 R 的图形设备。因此，我们可以将它与其他图形工具相结合。然而，请注意，R 的图形设备非常慢，且它有一个非常不同的坐标系，它会降低图像的质量。
基础格栅
Base R 有一个 as.raster 格式，它可将图像转换为字符串向量。Paul Murrell 在 Raster Images in R Graphics 一文中给出了一个很好的概述。
plot(as.raster(frink))
# Print over another graphicplot(cars)rasterImage(frink, 21, 0, 25, 80)
grid 包
grid 包使您更容易在图形设备上叠加栅格，而不必调整绘图的 x/y 坐标。
library(ggplot2)library(grid)qplot(speed, dist, data = cars, geom = c("point", "smooth"))
## `geom_smooth()` using method = 'loess' and formula 'y ~ x'
grid.raster(frink)
raster 包
raster 包具有自己的 bitmaps 类，这些类对于空间应用程序很有用。将图像转换为栅格的最简单方法是将其导出为 tiff 文件：
tiff_file <- tempfile()image_write(frink, path = tiff_file, format = 'tiff')r <- raster::brick(tiff_file)raster::plotRGB(r)
你还可以手动将位图数组(bitmap array )转换为栅格对象，但这似乎会删除一些元数据：
buf <- as.integer(frink[[1]])rr <- raster::brick(buf)raster::plotRGB(rr, asp = 1)
OCR 文本提取
magick 最新的功能是利用 OCR 技术从图片中提取文本。这需要 tesseract 包。
install.packages("tesseract")

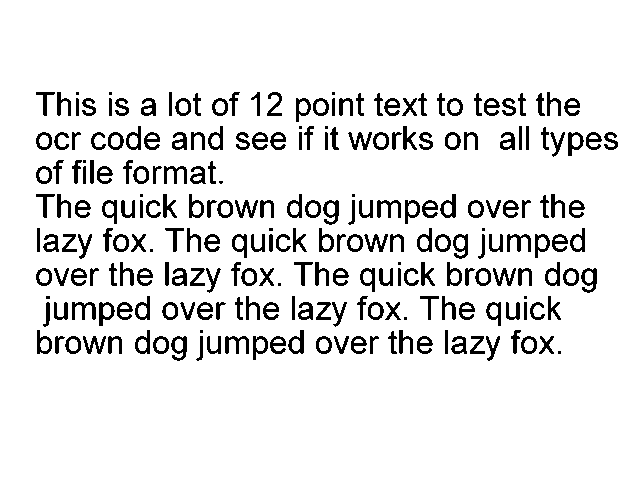

img <- image_read("http://jeroen.github.io/images/testocr.png")print(img)
## # A tibble: 1 x 7## format width height colorspace matte filesize density## <chr> <int> <int> <chr> <lgl> <int> <chr>## 1 PNG 640 480 sRGB TRUE 23359 72x72
# Extract textcat(image_ocr(img))
## This is a lot of 12 point text to test the## ocr code and see if it works on all types## of file format.#### The quick brown dog jumped over the## lazy fox. The quick brown dog jumped## over the lazy fox. The quick brown dog## jumped over the lazy fox. The quick## brown dog jumped over the lazy fox.
总结
本文章篇幅很长，对 magick 包的各种使用非常直观详细。作为与 “ImageMagick” 绑定，可用的最全面的开源图像处理库，magick 包支持许多常见格式（png，jpeg，tiff，pdf 等）和操作（旋转，缩放，修剪，修剪，翻转，模糊等）。这些所有操作都是通过 Magick ++ STL 矢量化的，这意味着它们可以在单个帧或一系列帧上进行操作，以处理图层，拼贴或动画。
在 RStudio 中，可以将图像打印到控制台后会自动预览，从而形成一个交互式编辑环境。因此，强烈推荐大家在 RStudio 中进行使用和测试。
更多 magick、ImageMagick 相关的 R 语言高级图像处理操作，有兴趣的童鞋可以自行去研究学习，也欢迎大家留言交流。
