Learning Versatile Filters for Efficient Convolutional Neural Networks

一句话介绍：使用多用卷积核构建轻量网络模型
优势：不改变原来的网络结构，只需要换一下卷积的接口
论文地址
开源代码
原作者的知乎专栏有简单介绍

一、背景知识介绍

1. 感受野

感受野在卷积中是个非常重要的概念。大的感受野允许神经元在一个广阔的维度上发现其变换规律，但感知不够精确。小的感受野则允许神经元发现细节。所以为了提取复杂而精确的特征，有必要整合有大感受野和小感受野的神经元。

对不同尺寸的输入信息直接使用不同尺寸的卷积核是个很方法，但内存开销的增加也不容忽视。最重要的是，由于同一层网络中不同尺寸的卷积核有不同的感受野，他们检测的信息会有一定的冗余，进一步说明了卷积核信息之间的关联性。

2. 传统卷积核

• 输入数据x，尺寸为，分别为高度，宽度和通道数。
• 一个卷积核f，尺寸为，表示卷积核的尺寸。
• 输出数据y，假设相应的输出尺寸为
  ，表示卷积运算

其时间复杂度为

二、空间多用卷积核

1. 概括

一句话介绍其思想：针对尺寸大于3*3的卷积核，通过逐步舍弃边缘的元素，抽取出多个不同感受野的二级卷积核，得到更多的特征图。

以下图为例，初始为5*5的卷积核，分别保留5*5、3*3、1*1位置的元素，可以得到3个二级卷积核，得到3倍的特征图。（反过来说就是，原来要x个卷积核才能得到的输出，现在只需要x/3个卷积核了）

2. 具体分析

• 输入数据x，尺寸为，分别为高度，宽度和通道数。
• 一个卷积核f，尺寸为，表示卷积核的尺寸。
• 输出数据y，假设相应的输出尺寸为

我们将传统卷积里的卷积核作为主卷积核，从中推导出一系列的二级卷积核，其中。推导规则如下：

1. 定义掩膜M


1. 定义二级卷积核为
   表示元素对应相乘。分析这个二级卷积核，表示f本身，舍弃了f最外层的元素，只有f的最内层元素。
   假设主卷积核尺寸为, 则可以生成三个二级卷积核，尺寸为别为，，,
2. 从二级卷积核中得到输出

   这里的表示偏置

通过这种方式，我们可以同时得到s个不同感受野的二级卷积核，输出的尺寸是使用传统卷积的s倍

3. 与传统卷积的比较

上文可知，空间多用卷积核在不增加卷积核数量的情况下获得更多的特征图。

• 输入数据x，尺寸为，分别为高度，宽度和通道数。
• 一个卷积核f，尺寸为，表示卷积核的尺寸。
• 输出数据y，假设相应的输出尺寸为

对于输出

1. 传统方法需要n个卷积核，每个主卷积核的尺寸为， 其总的空间消耗为，计算复杂度为
2. 使用本文方法需要s个主卷积核，每个主卷积核的尺寸为，其总的空间消耗为，计算复杂度为。当s>2时，空间和时间消耗都能显著降低

4. 为什么能这么做

前面提到了一个感受野的问题。能这样做的依据如下。

1. 卷积核可视化就能发现存在大量冗余，利用主卷积核生成二级卷积核能一定程度上消除这种冗余
2. 感受野的问题。多个尺寸的二级卷积核使得既有大感受野，又有小的感受野，更得于后续的任务。

5. 补充

Tips:
使用空间多用卷积核的过程中，多个二级卷积核使用了相同的stride和padding，理由有二。一，由二级卷积核生成的特征图尺寸需要保持一致；二，二级卷积核的中心元素是一样的，s维特征是x中某个特征像素的多尺度表示。

Discuss:
上文提到的卷积方式，最后是将多个卷积核的结果做了一个concat操作，作者在discuss中有提到如果做的是add操作会如何，这有待进一步的探究。

三、通道多用卷积核

1. 概括

通道多用卷积核本质上和空间多用卷积核是一样的。区别在于，一个是基于平面生成二级卷积核（会有不同的尺寸），一个是在基于通道生成二级卷积核（尺寸一样，对应的通道不一样）。

2. 具体过程

使用通道多用卷积核得到的输出为

g是通道上的stride，是二级卷积核的通道数
是主卷积核在给定和g的情况下得到的第i个二级卷积核
因此，一个卷积核会被同时使用n次以产生更多的特征图。

假设初始卷积核1个，尺寸为5*5*24， 生成了一个特征图；g=1, =23, 则生成了两个二级卷积核，尺寸为5*5*23,只在对应通道执行计算，舍弃不能计算的部分，可得到两个特征图。

四、实验

1. MNIST上的结果

空间多用卷积核
baseline是LeNet， Versatile-Model 1表示的是空间多用卷积核采用Add操作（我觉得这个可以忽略），Versatile-Model 2和3使用了空间多用卷积核，区别在于Model 3的bias()是共享的。

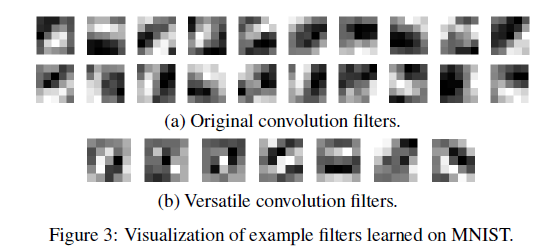

卷积核可视化结果

原始卷积核还是有比较多冗余的，本文使用的卷积核则差异较大，结构更复杂。

通道多用卷积核
不同取值下的结果对比

2. ImageNet 2012上的结果

Versatile-AlexNet用的是空间多用卷积核，Versatile v2-AlexNet在Versatile-AlexNet基础上使用了$c-\hat{c}=1, g=1$的通道多用卷积核。

3. 和其它轻量化网络的比较

五、代码探究

作者开源了代码，使用的是pytorch0.4，定义了多用卷积接口VConv2d，能替代任何CNN网络中的nn.Conv2d

源码如下:

class VConv2d(nn.modules.conv._ConvNd):
  """
  Versatile Filters
  Paper: https://papers.nips.cc/paper/7433-learning-versatile-filters-for-efficient-convolutional-neural-networks
  """
  def __init__(self, in_channels, out_channels, kernel_size, stride=1,
                 padding=0, dilation=1, groups=1, bias=True, delta=0, g=1):
    kernel_size = _pair(kernel_size)
    stride = _pair(stride)
    padding = _pair(padding)
    dilation = _pair(dilation)
    super(VConv2d, self).__init__(
        in_channels, out_channels, kernel_size, stride, padding, dilation,
        False, _pair(0), groups, bias)
    self.s_num = int(np.ceil(self.kernel_size[0]/2))  # s in paper， 空间多用卷积核的数量
    self.delta = delta  # c-\hat{c} in paper， 为0的时候表示不使用通道卷积核
    self.g = g  # g in paper，表示通道上的stride
    self.weight = nn.Parameter(torch.Tensor(
                int(out_channels/self.s_num/(1+self.delta/self.g)), in_channels // groups, *kernel_size)) # weight的维度（卷积核数量，每组的通道数，卷积核的维度）
    self.reset_parameters()
  def forward(self, x):
    x_list = []
    s_num = self.s_num # 空间多用卷积核的数量
    ch_ratio = (1+self.delta/self.g) # 通道多用卷积核的数量
    ch_len = self.in_channels - self.delta # 通道多用卷积核的通道数
    for s in range(s_num):
        for start in range(0, self.delta+1, self.g):
            # 取出卷积核的相关数据
            weight1 = self.weight[:, :ch_len, s:self.kernel_size[0]-s, s:self.kernel_size[0]-s]
            # s:self.kernel_size[0]-s可以取出某一尺寸的卷积核
            # 取出输入数据中需要用来计算的相关部分
            if self.padding[0]-s < 0:
                h = x.size(2) # x:（batch_size, 通道数，宽，高）
                x1 = x[:,start:start+ch_len,s:h-s,s:h-s] # 通道+尺度（?）上的舍弃
                padding1 = _pair(0)
            else:
                x1 = x[:,start:start+ch_len,:,:]
                padding1 = _pair(self.padding[0]-s)
            # 执行卷积计算
            x_list.append(F.conv2d(x1, weight1, self.bias[int(self.out_channels*(s*ch_ratio+start)/s_num/ch_ratio):int(self.out_channels*(s*ch_ratio+start+1)/s_num/ch_ratio)], self.stride,
                      padding1, self.dilation, self.groups)) # 保存结果
    x = torch.cat(x_list, 1) # 拼接
    return x
