最近整理过一套Vmware中虚拟机的一个网络模型，下面我就来整理一下Docker的一个网络模型。Docker的网络模型：

  • bridge：桥模式
  • host：主机模式
  • none：无网络

  • container：容器模式

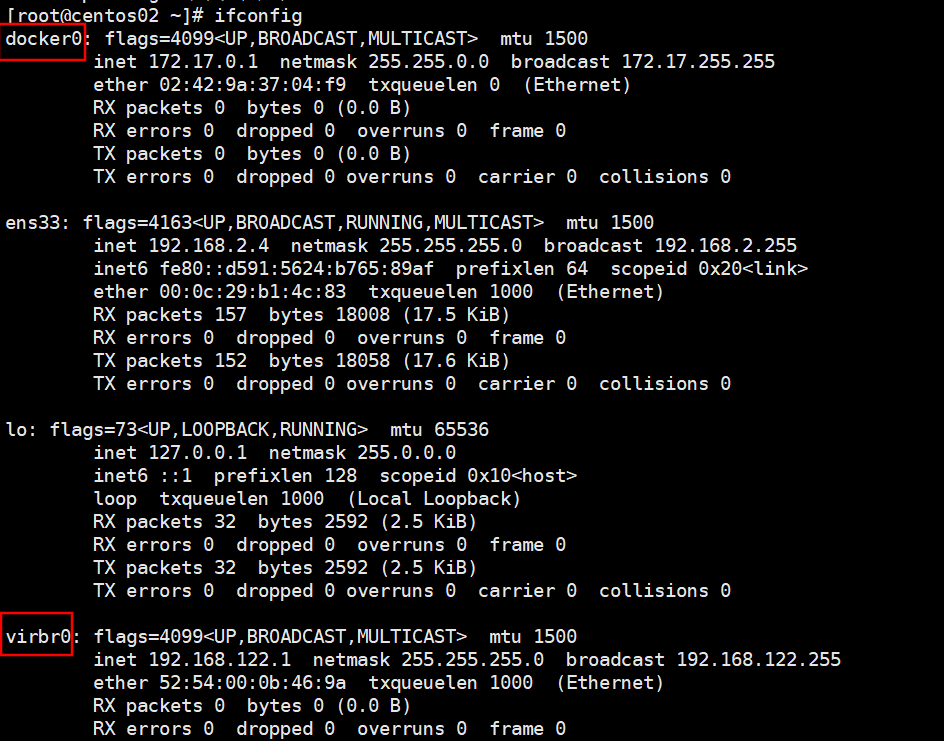

    宿主机上的网卡


  • ens33：主要是外网网卡

  • lo：本地环回地址网卡
  • virbr0：虚拟网络，是按照 libvirt 服务后生成。暂时不管
  • broker0：是安装Docker后生成的，没创建一个Docker桥模式网络就会有一个DockerN网卡生成，网卡作为虚拟网桥

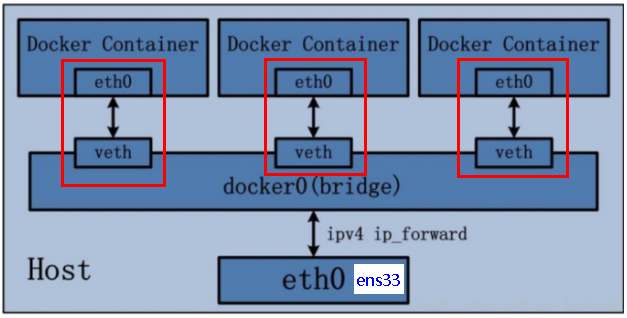

    桥模式bridge


    本机拥有2块网卡

    1. ens33连接外部局域网
    2. docker0：对应Docker的桥模式网络中的一个，这块网卡有网桥（交换机的功能）

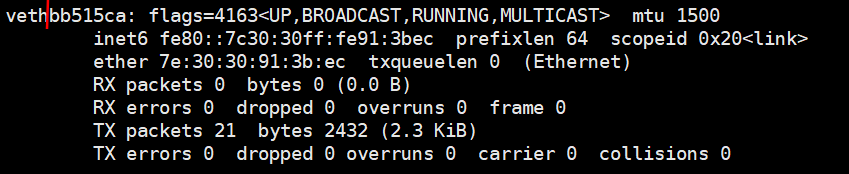

    3. docker0上的接口叫做 veth
    4. docker容器中的接口叫做：eth0

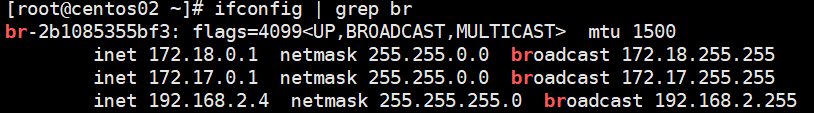

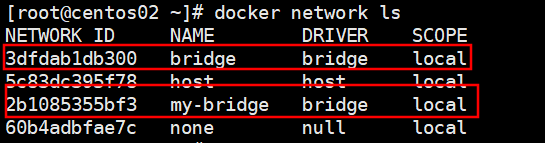

再创建一个桥模式网络

  1. docker network create my-bridge


个人感觉：broker0更像是一个三层的交换机，是一种NAT模式。类似于虚拟机中的NAT

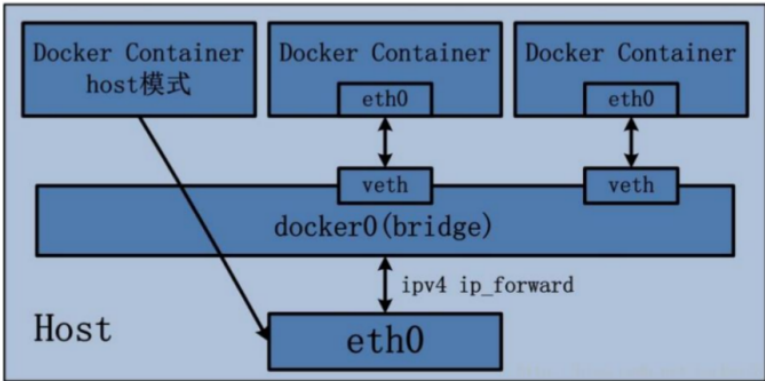

Host模式


  • 容器直接使用宿主机的网卡，ip也是宿主机的
  • 端口映射无意义

none模式

就是不设置网络，自己玩单机

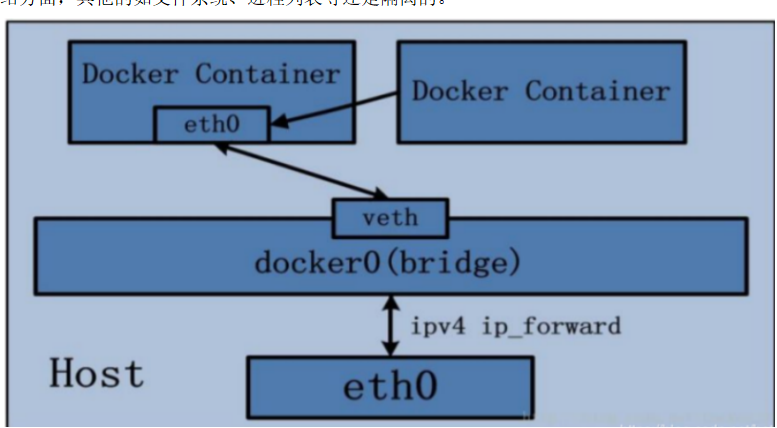

Container模式


  • 2个容器共享其中一个容器中的网络（网卡）
  • 2个容器内应用端口是共享的
    1. docker run -it --network container:alpine1 --name alpine2  alpine /bin/sh

自定义网络

自定义网络它是桥接模式，她和bridge这个默认存在的桥接模式的网络不同点在于：

  • 自定义网络通过容器名和ip都可以ping通
  • 默认bridge只能通过ip


参考文章

  • 尚硅谷-周阳-Docker视频
