在本教程中,我将向您展示如何使用 Raspberry Pi 和 Java 来闪烁 LED 灯。 这将是一个完整的分步教程,从连接电缆开始,通过 GPIO 解释,最后编写 Java 代码。 在本教程的最后,我将向您展示如何使用连接到 Raspberry 的 LED 灯编写完整的 Java 程序。

介绍

您可以建立的最简单的电路之一是连接到光源和开关的电池(电阻器用于保护 LED):

Raspberry Pi Java 教程 - 图1

在上图中,Raspberry Pi 替换了开关和电池。

要求

带有 Raspbian 操作系统的 Raspberry Pi 板(了解如何安装和配置 Raspbian

1 x LED 灯

2 x 母对母跳线电缆(您可以在网上购买 40 支,价格低于 2 美元)

Raspberry Pi Java 教程 - 图2

Raspberry Pi GPIO

根据该模型,Raspberry Pi 在板的边缘,黄色视频输出插座旁边提供了不同数量的 GPIO(通用输入/输出)引脚。

Raspberry Pi Java 教程 - 图3

这些引脚是 Pi 与外界之间的物理接口。 每个引脚可以打开或关闭,或者在计算方面变为高电平或低电平。 当引脚为高电平时,它输出 3.3 伏特(3v3);当引脚处于高电平时,它输出 3 伏特。 当引脚为低电平时,它关闭。 26 个引脚中的 17 个(用于型号 A 和 B)是 GPIO 引脚; 其他是电源或接地引脚。 型号 A +和 B +有 40 个引脚,其中 26 个是 GPIO 引脚。 本教程适用于所有 Raspberry Pi 型号。

Raspberry Pi Java 教程 - 图4

连线

看下图。 我们将使用跳线将 LED 阴极(-)连接到 Raspberry Pi 的 6 号针脚,将阳极(+)连接到#12 的针脚。

Raspberry Pi Java 教程 - 图5

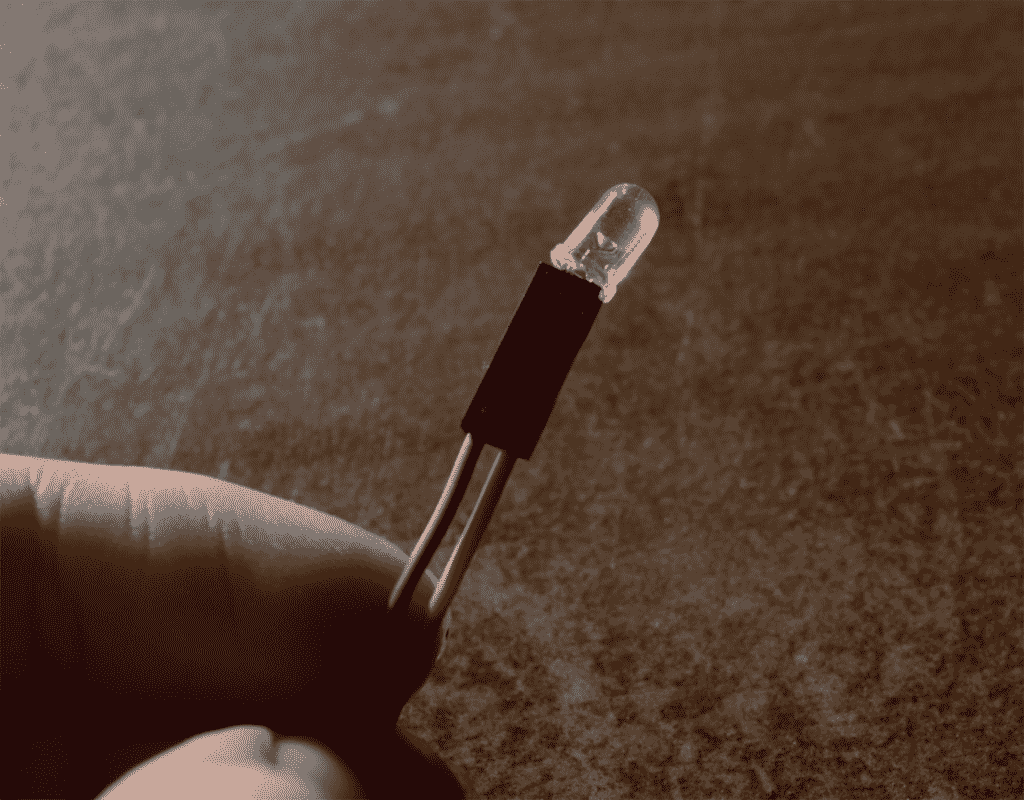

首先将电缆连接到 LED。 我将红色电缆连接到阳极,将棕色电缆连接到阴极。 您可以使用任何喜欢的颜色。

Raspberry Pi Java 教程 - 图6

现在,将电缆的另一端连接到 Raspberry 板的针脚 6 和 12

Raspberry Pi Java 教程 - 图7

组装完成。 现在打开 Pi。

在 Raspberry Pi 上安装 Pi4J

在本教程中,我们将使用 Pi4J。 Pi4J 是一种开源 Java API,它与设备进行低级通信,并为我们提供了一种抽象和面向对象的方法,以使用 Java 编程语言来控制 Pi 的 GPIO。

最简单的安装方法是在您的 Pi 上运行以下命令。 这将下载所需的所有依赖项和文件,并将它们放在/opt/pi4j/lib文件夹中。 如果此方法不适合您,则可以在此处探索其他安装选项

  1. curl -s get.pi4j.com | sudo bash

Pi4J 为 GPIO 引脚提供名称和编号,如下所示:

Raspberry Pi Java 教程 - 图8

编写代码

首先将 Pi4J 库包含到您的项目中。 如果使用 Maven,则可以将此依赖项添加到 POM 文件中:

  1. <dependency>
  2. <groupId>com.pi4j</groupId>
  3. <artifactId>pi4j-core</artifactId>
  4. <version>${project.version}</version>
  5. </dependency>

您也可以使用老式的方法:

1)从下载页面下载 pi4j ZIP 文件

2)复制以下 JAR 文件并将其包含在您的项目中(在下载的档案的 lib 文件夹中找到):

Raspberry Pi Java 教程 - 图9

编译代码需要 JAR 文件。

现在,我们有了所有的依赖关系,让我们编写代码。 我们的程序将执行以下操作:

1)开启 LED 2 秒钟

2)关闭 LED 并等待 1 秒钟

3)开启 LED 1 秒钟

  1. import com.pi4j.io.gpio.GpioController;
  2. import com.pi4j.io.gpio.GpioFactory;
  3. import com.pi4j.io.gpio.GpioPinDigitalOutput;
  4. import com.pi4j.io.gpio.PinState;
  5. import com.pi4j.io.gpio.RaspiPin;
  6. public class LedControl {
  7. public static void main(String[] args) throws InterruptedException {
  8. // get a handle to the GPIO controller
  9. final GpioController gpio = GpioFactory.getInstance();
  10. // creating the pin with parameter PinState.HIGH
  11. // will instantly power up the pin
  12. final GpioPinDigitalOutput pin = gpio.provisionDigitalOutputPin(RaspiPin.GPIO_01, "PinLED", PinState.HIGH);
  13. System.out.println("light is: ON");
  14. // wait 2 seconds
  15. Thread.sleep(2000);
  16. // turn off GPIO 1
  17. pin.low();
  18. System.out.println("light is: OFF");
  19. // wait 1 second
  20. Thread.sleep(1000);
  21. // turn on GPIO 1 for 1 second and then off
  22. System.out.println("light is: ON for 1 second");
  23. pin.pulse(1000, true);
  24. // release the GPIO controller resources
  25. gpio.shutdown();
  26. }
  27. }

像这样在 Raspberry 上执行程序

  1. sudo java -classpath .:classes:/opt/pi4j/lib/'*' LedControl

现在,您应该看到指示灯先亮 2 秒钟,然后亮 1 秒钟。
