原理化BSDF的常用参数

:::tips image.png :::

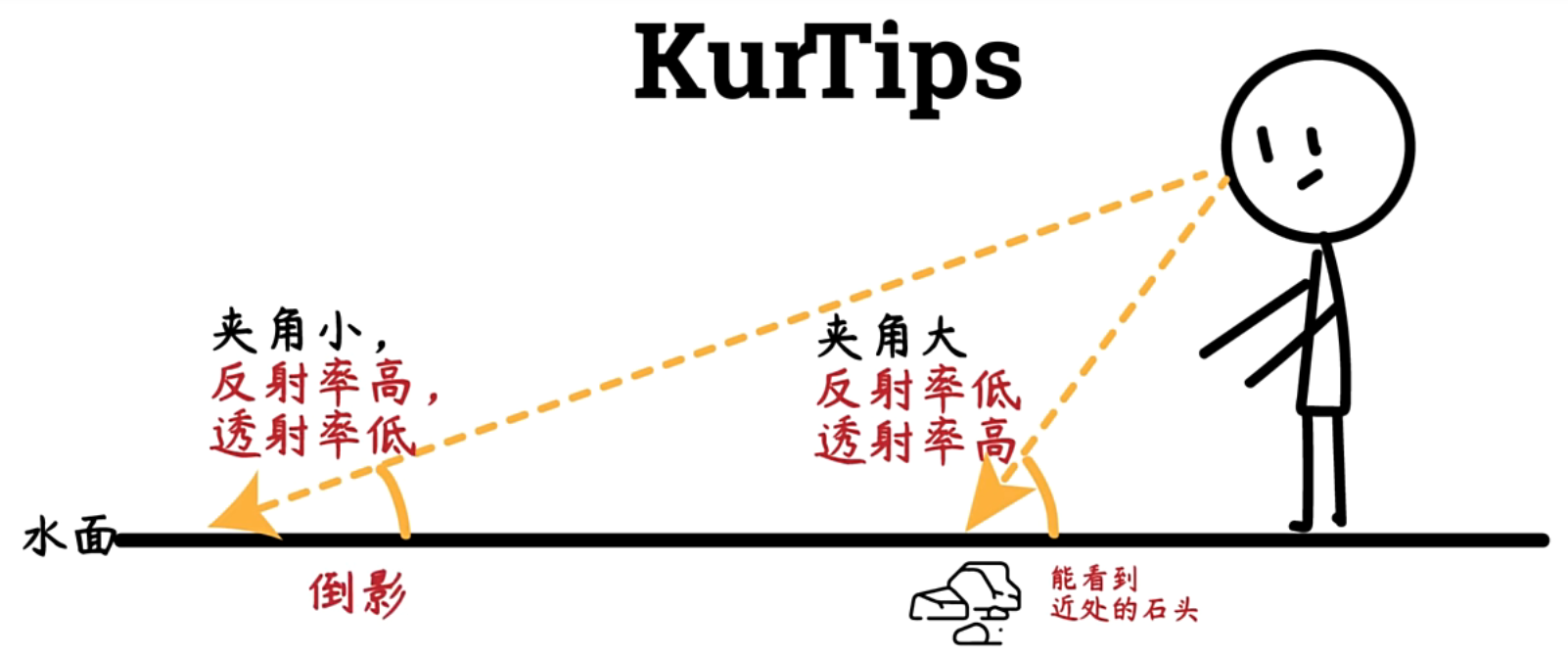

菲尼尔效应

:::tips image.png ::: :::tips image.png :::

  1. 离得近可以看见石头子，远处只能看见山的倒影 :::tips 次表面颜色
    决定光线投射过去的颜色是什么样的
    如果想完全显示次表面颜色，次表面半径就全部设定为1 :::

原理化BSDF参数

属性： :::tips GGX：微表面反射光照模型，渲染效果佳。
默认选它。 ::: :::tips 多重散射GGX：会多计算一些光线反弹和散射。
相对GGX渲染较慢，肉眼看不出差别。 ::: :::tips 随机游走：一种模拟次表面的渲染方式。
不支持EEVEE渲染器。 ::: 输入参数：

基础色：模型的颜色，可接图像纹理作贴图。

金属度：0，非金属；1，金属。

糙度：确定物体表面光滑和粗糙的程度。

:::info 次表面：决定模型的透光程度。
例如皮肤、窗帘等。 ::: :::info 次表面半径：决定半透光散射的距离。
三个值分别代表RGB三个通道的散射半径。 ::: :::info 次表面颜色：决定投过去的颜色。
最终显示的是跟次表面半径相乘后显示的效果。 ::: :::info 次表面IOR：次表面散射的折射率。
仅支持CYCLES。 :::

:::info 次表面各向异性：次表面散射的方向。
仅支持CYCLES。 :::

高光：代表物体的菲尼尔效应反射率程度。 数值越大，高光反射率越大，也就越亮。

高光染色：默认高光是白色的。调1会被物体本身颜色和谐。 金属高光会染色，非金属高光不会染色。

各向异性过滤：可以调处物体表面沿切线方向的高光效果。仅支持CYCLES。

各向异性旋转：常用于金属部分，可控制高光分布的方向。仅支持CYCLES。

:::warning 光泽：用于布料，调1有天鹅绒的效果。控制褶皱反光的反射数量。 ::: :::warning 光泽染色：会把材质颜色和白色光色混合。 :::

清漆：增添一层白色高光，类似车漆的效果

清漆粗糙度：确定清漆表面光滑和粗糙的程度。

:::danger IOR折射率：透明材质常用的折射率，有固定数值。 :::

投射：让材质透明，只有打开这个，IOR折射率和投射粗糙度才起作用。

投射粗糙度：物体内部的粗糙度。可做毛玻璃的效果。

:::success 自发光：材质的发光效果。 ::: :::info Alpha：默认为1，为0时，材质完全透明不可见。 :::

法向：通常这个会链接PBR的normal map发现贴图

清漆法线：类似于汽车清漆的法线，可接法线贴图。

切向：这个就是各向异性这种金属高光的方向。可以作为切向贴图接口。

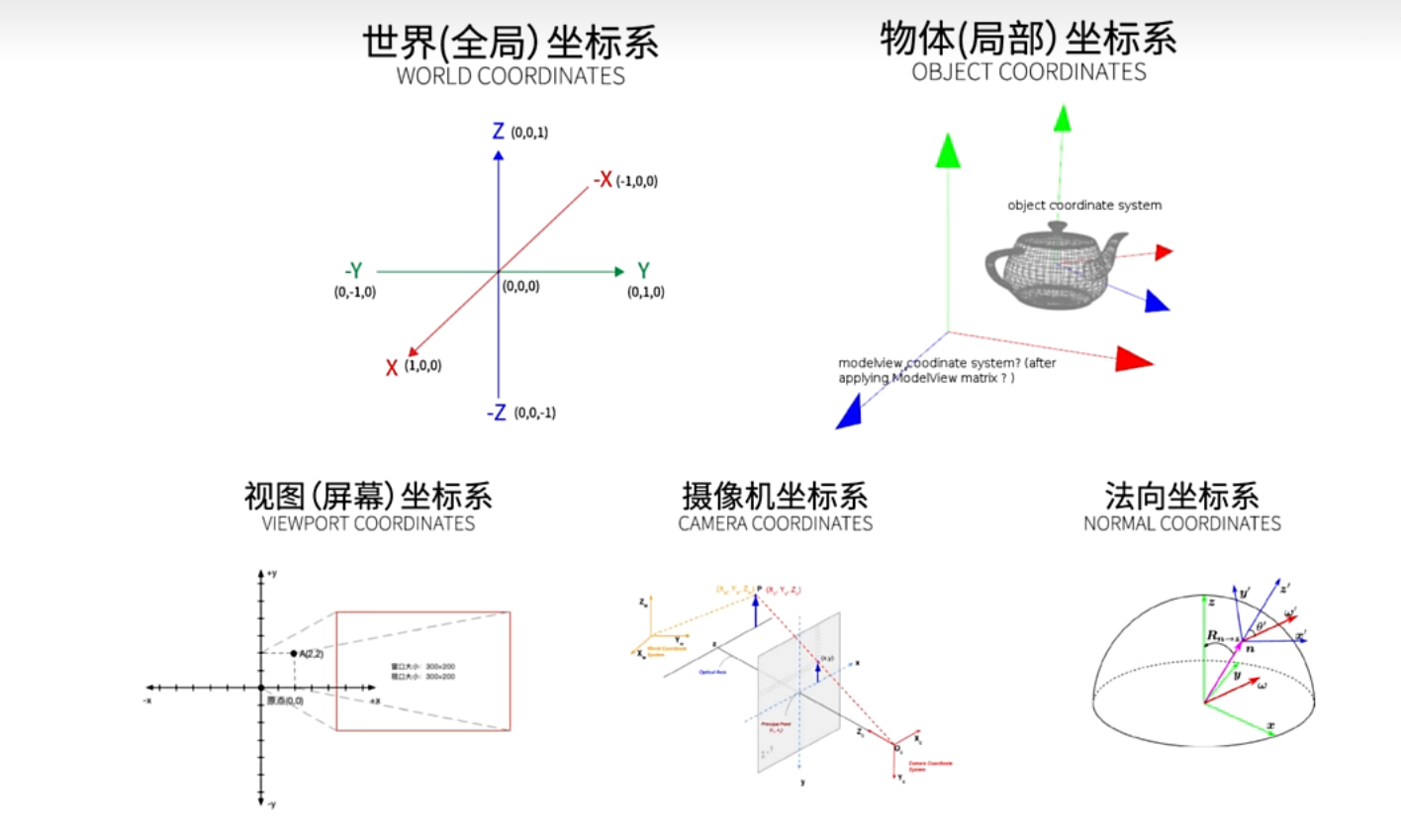

:::tips Blender的坐标系
世界（全局）、物体（局部）
视图（屏幕）、摄像机、法向 :::

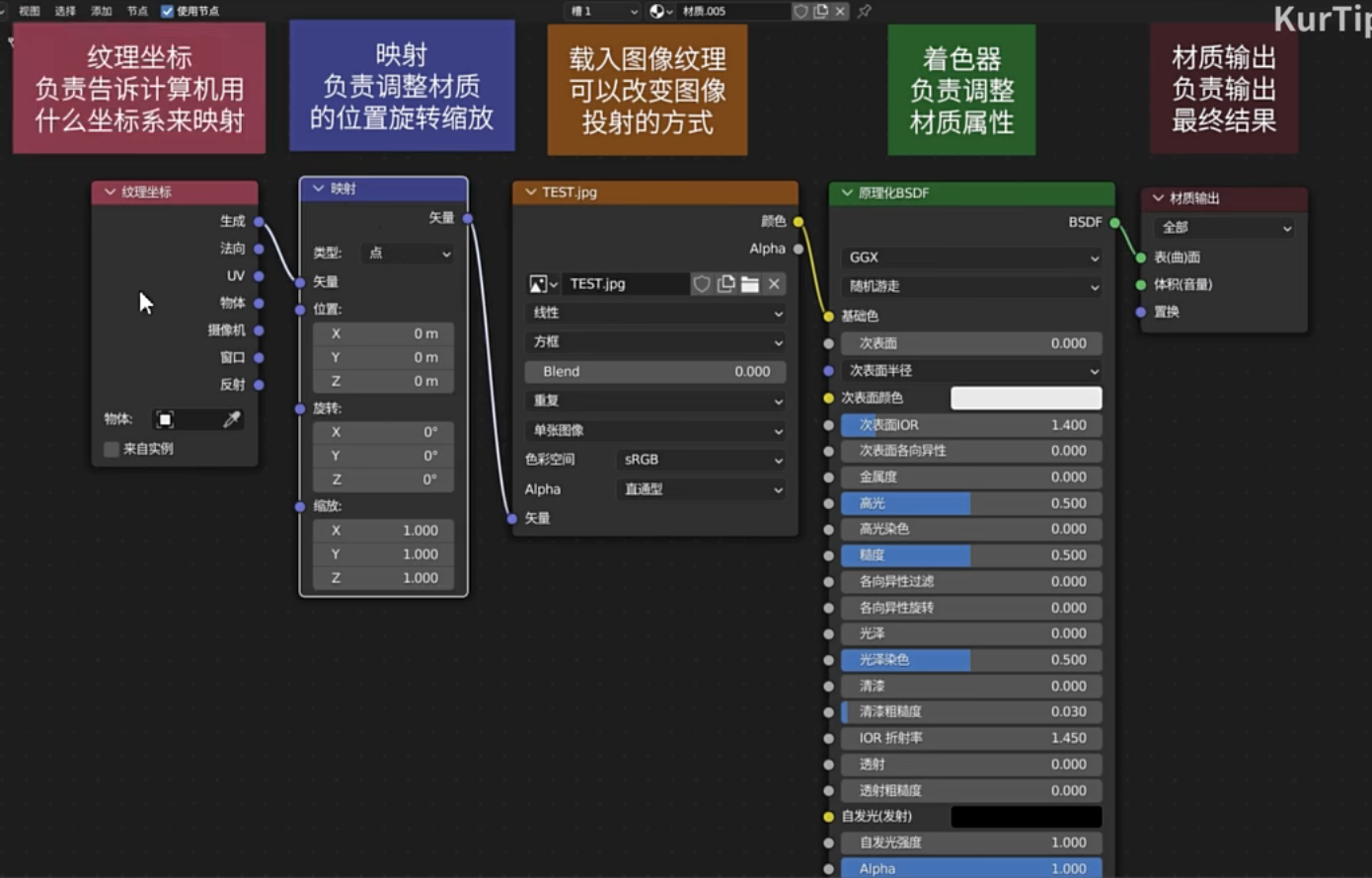

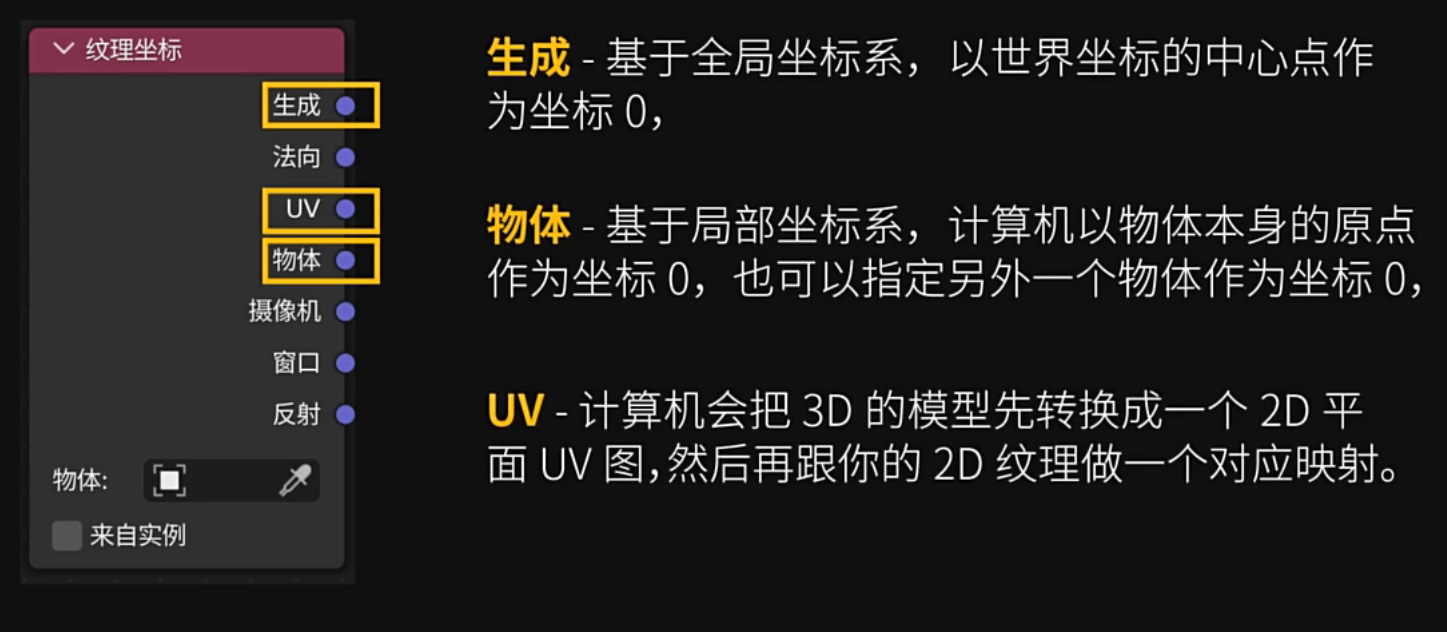

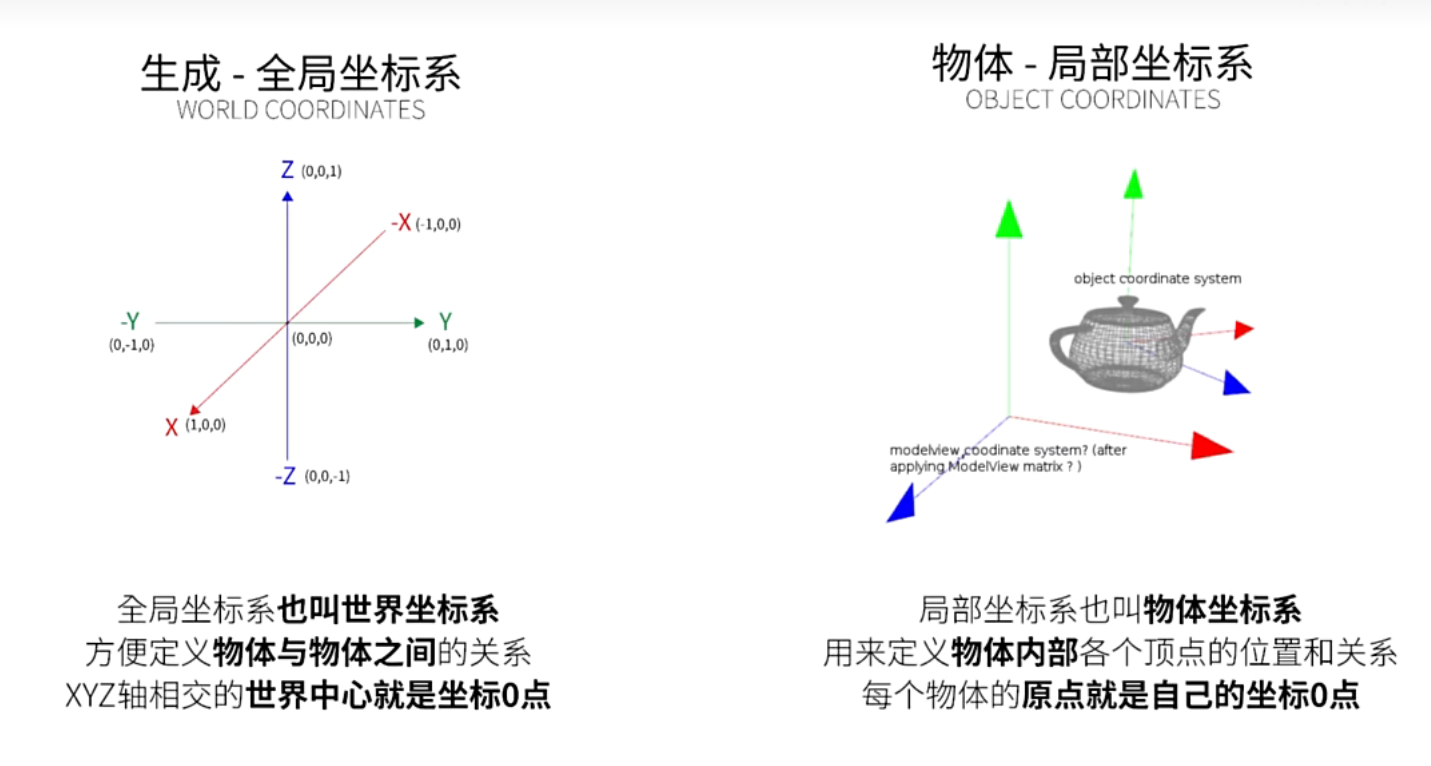

:::tips 纹理坐标节点
生成对应：全局坐标系；
物体对应：局部坐标系； ::: image.png
生成，点模式，移动的是坐标轴，一般选点模式和纹理模式。

颜色渐变

:::tips 颜色渐变需搭配映射和纹理坐标，才能实现类似PS里渐变的效果 ::: image.png :::tips 借助‘分离XYZ’来实现单个轴向的渐变 ::: :::tips 矢量
有大小、有方向
例如：物理学中的力、加速度、 ::: :::tips 常量
有大小、无方向，单一值
例如：长短、高度 :::

3.4-凹凸感与置换形变

1、如何做出凹凸感效果

需要3个部分 :::tips 纹理节点 ::: :::tips 凹凸节点 ::: :::tips 纹理坐标+映射节点 ::: :::tips 快速预览节点效果：CTRL+SHIFT+鼠标左键单击节点 ::: :::tips 这样的方式是一种通过改变物体表面的法向参数计算得来的，物体表面实际上还是光滑的 :::

2、法向贴图为什么是蓝紫色

:::tips 因为法向的数值是矢量的；矢量的xyz对应颜色的rgb；计算机里用rgb代表xyz是常见的操作； :::

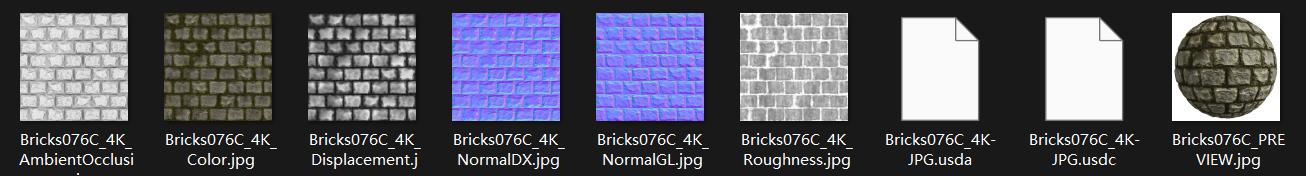

3、网上下载的纹理素材怎么用？

:::tips image.png ::: :::tips Color，连基础色 ::: :::tips Roughness，连糙度 ::: :::tips Normal，连凹凸节点，连法向 ::: :::tips Displacement，连置换 ::: :::tips 一般这4张就足够了，快速添加的方式：选中原理化BSDF-CTRL+SHIFT+T，然后打开纹理文件夹，选择需要的图片即可【需要开启node wrangle插件】 :::

4、置换修改器，做出真实的凹凸效果

:::tips

  1. 要有足够的细分
  2. 添加置换修改器
  3. 点击修改器的新建
  4. 切换到纹理属性
  5. 图像-设置-打开-选择带有displacement字样的图片

  6. 调整强度/力度 :::

    5、添加置换节点（仅CYCLES）

    :::tips

  7. 物体材质属性，设置-表（曲）面，置换：置换与凹凸【重要】

  8. 导入displacement图像纹理，
  9. 新建矢量-置换节点
  10. 纹理的颜色连-置换的高度，置换的置换连-输出的置换
  11. 调节置换节点的缩放数值 :::

3.5-混合材质节点和Node Wrangler的五大用法

1、如何做混合材质？

混合着色器 :::tips 节点打组：CTRL+G ::: :::tips 右键可重命名，快捷键：F2 :::

2、Node Wrangler的五大常用操作

:::tips CTRL+T：快速自动加上纹理坐标和映射 ::: :::tips CTRL+SHIFT+T：快速连接PBR材质 ::: :::tips CTRL+SHIFT+单击一个节点：快速预览 ::: :::tips CTRL+SHIFT+右键拖拉：快速增加一个混合着色器节点 ::: :::tips ALT+S：在混合着色器节点上，快速切换上下顺序 :::

3.6-简单的UV纹理绘制

1、什么是UV？

:::tips 俗话说，就是包在模型上的一张皮。也类似包装盒的展开。 ::: image.png

2、为什么要用UV？

:::tips 为模型创建真实的、复杂而精细的纹理表面，以更贴合模型在真实物理世界中的实际效果。 :::

3、如何查看一个模型的UV展开图？

:::tips 在UV编辑视窗查看 :::

4、UV纹理绘制的三个步骤

:::tips 1、添加一个带图像纹理的材质
添加材质球，或者原理化BSDF ::: :::tips 2、新建一个图像纹理贴图做底
添加图像纹理 ::: :::tips 3、进入纹理绘制模式绘制
3D视图右边的物体模式切换为纹理绘制模式 ::: :::tips 画渐变：用油漆桶工具
1、新建调色板，创建两个颜色
2、点击拾色器下方的梯度渐变
3、点击第1个滑块，点击颜色1
4、点击第2个滑块，点击颜色2 ::: :::tips 让色板中的点回到中心
按下退格键（Backspace） :::

:::tips 画笔调大小：F（纹理绘制模式下） ::: :::tips 贴图保存：image.png带星号未保存状态 :::

3.7-给模型上材质

1、树桩树干苔藓-蒙版叠加

2、龟背竹棕榈树-渐变材质
3、花-一个物体多种材质
4、蒙皮树-载入PBR材质
