IGBT模块损耗：
    IGBT：

    通态损耗
    开关损耗（开通损耗EON、关断损耗EOFF）
    FWD：

    通态损耗
    开关（反向恢复）损耗 ERR
    斩波电路平均损耗的计算：
    平均损耗计算范例
    PRHMB100B12, Vcc=600V, Ic=100A, RG=10Ω,VGE=±15V, f=10kHz, 导通比 :3:1
    通态损耗 : 100(A)×2.21(V)×3/4＝160(W)
    开通损耗 : 9.5(mJ)×10(kHz)＝95(W)
    关断损耗 : 9.5(mJ)×10(kHz)＝95(W)
    IGBT 损耗合计 : 350(W)
    通态损耗 : 100(A)×1.9    2(V)×1/4＝47.5(W)
    开关（反向恢复）损耗 : 8.5(mJ)×10(kHz)＝85(W)
    FWD 损耗合计 : 132.5(W)

    模块损耗合计 482.5(W)
    1 Ic=100A, TJ=125℃时的集电极-发射极之间的饱和压降
    2 IF=100A, TJ=125℃ 时的FWD正向电压

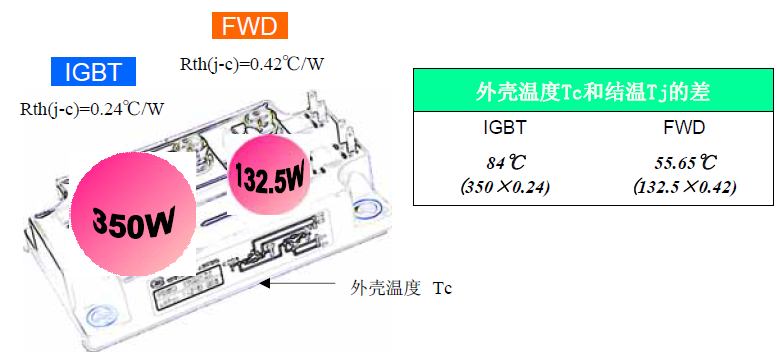

    相对于外壳温度的结温上升：相对于环境温度、散热片温度的外壳温度上升：

    接触热阻 Rth(c-f)，散热片热阻 Rth(f-a)外壳温度和散热片/周围温度的差距

    Tc－Tf Rth(c-f)×482.5
    Tf－Ta Rth(f-a)×482.5
