水冷散热器服务对象：

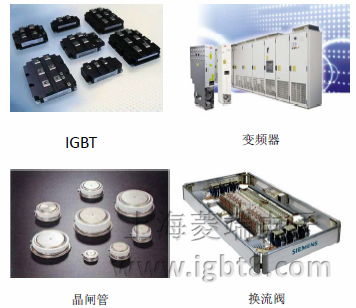

• 各类型IGBT模块、晶闸管是在变频、变流领域的实现变频、变流功能的核心元器件。
• 水冷散热器主要功能是对各类IGBT 变频器型IGBT模块、晶闸管、以及部分电阻进行水冷散热保护。文章来源：http://www.igbt8.com/sr/224.html

为何需要散热？
• 单个大功率IGBT模块、晶闸管在工作中发热量最大可达到2KW以上。
• IGBT中核心温度在达到150°（新型180°）时将被烧毁，甚至爆炸。

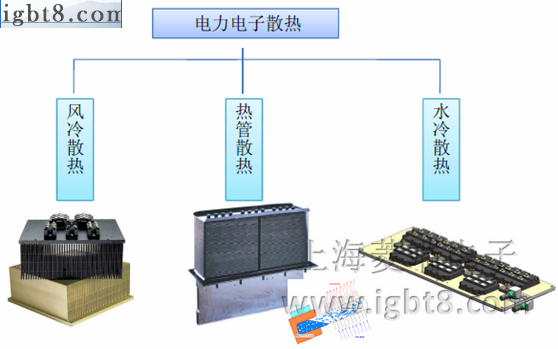

• 必要对功率元件进行散热保护！工业运用中的散热方式：各种散热形式效能比较：

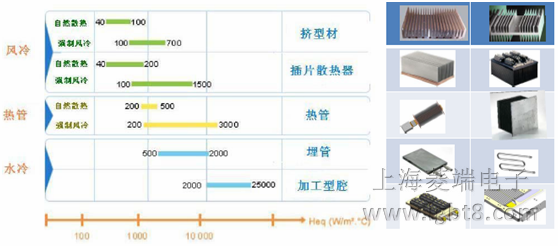

基于对流换热系数的不同散热方案效果比较：冷板工艺与分类介绍：

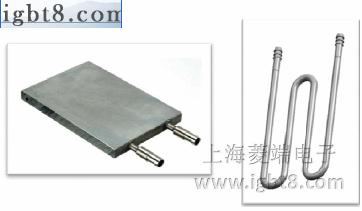

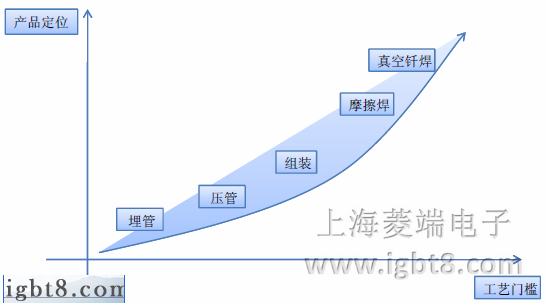

水冷板常用加工工艺分类：• 埋管式工艺：
—折弯铜管或不锈钢管
—铸造工艺将水管埋入
—CNC外型加工
特点：
—工艺简单
—批量生产低成本
—性能低下
• 压管式工艺：
—CNC铣槽或型材拉槽
—将折弯铜管或焊或压或粘入槽腔
—CNC外型加工
特点：
—工艺简单
—批量生产低成本
—性能低下

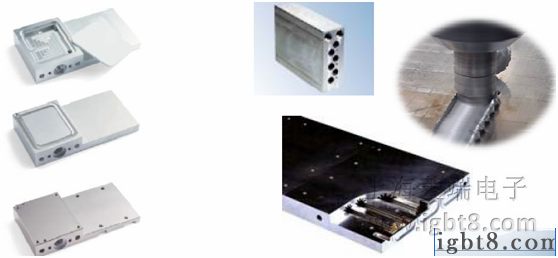

• 组装式工艺：
—CNC或压铸加工水腔与外型与外盖
—用螺丝与密封圈或胶水压合密封
特点：
—工艺简单
—低成本
—性能够用
—可靠性低

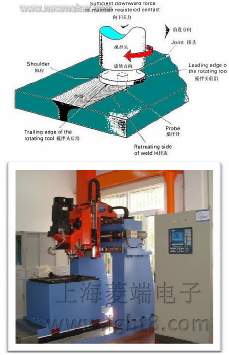

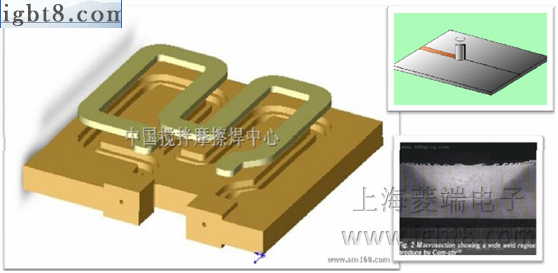

• 搅拌摩擦焊式工艺：
—CNC加工水腔与外盖
—摩擦焊做密封焊接
—CNC成品加工
特点：
—有工艺门槛
—设计结构较灵活
—性能较好
—可靠性高
—成本偏高

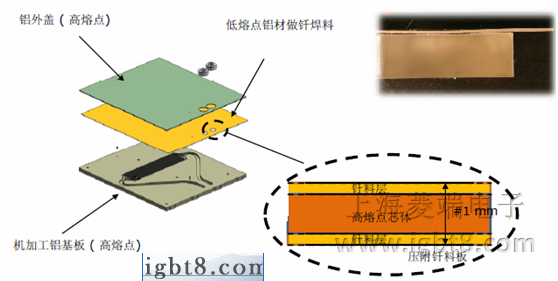

• 搅拌摩擦焊式• 真空钎焊式工艺：
—CNC或其他方式加工水腔
—真空钎焊做面密封
—CNC成品加工
特点：
—工艺门槛更高
—设计结构更灵活
—性能更好
—可靠性高
—成本偏高

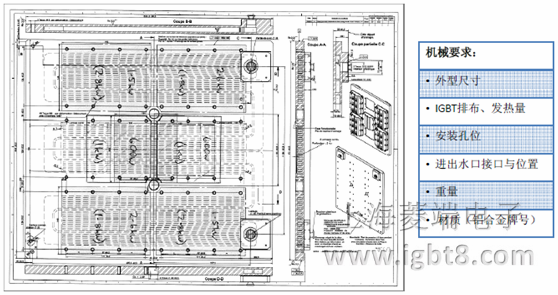

• 焊接原理冷板工艺与分类：• 外型、重量、材质• 热阻• 流阻

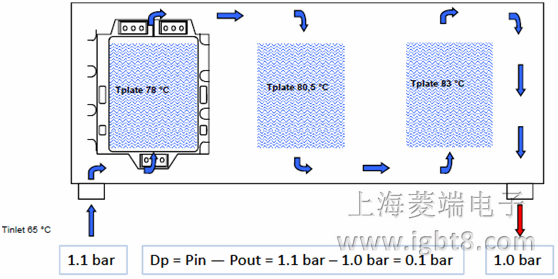

流阻（压降、压差）= 入水压力—出水压力• 流阻、流阻、流量反馈关系：
流量越小，热阻越大；流阻越大，热阻越小；流阻越大，流量越小。
• 热设计• 使用环境
1. 环境温度
— 冷却液介质

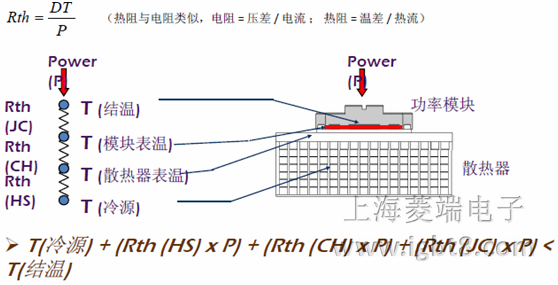

— 热阻计算
2. 盐雾环境
— 表处要求
3. 装夹、导电、震动环境等
• 表面处理
常用要求
— 镀镍
— 阳极氧化
— 镀铬
— 其他
铝合金表面处理难度大，需寻求优异供应商。
• 各类型式实验
实验项目
— 热阻
— 流阻
— 破坏性耐压
— 结构强度
— 盐雾实验
— 高低温
— 脉冲老化
— 导电性
