1. 热阻

    2. IGBT的Rth
    Rthjc-IGBT内部芯片到基板之间热阻；RthCH-基板与散热器之间的热阻；
    3. 续流二极管（FWD)的Rth
    4. 模块的Rth
    根据上述参数列出IGBT热学等效模型，理论计算温度
    从上图可以看出，内部各器件的热阻是并联关系，如果给出每个模块热阻RthCH,我们可以计算出每个IGBT和二极管的热阻。
    5. 瞬态的热阻抗Zthjc
    瞬态的热阻抗用来计算瞬时结温Tj,如果IGBT有瞬态开关动作，则需要瞬态的热阻抗Zthjc来计算其温度分布。

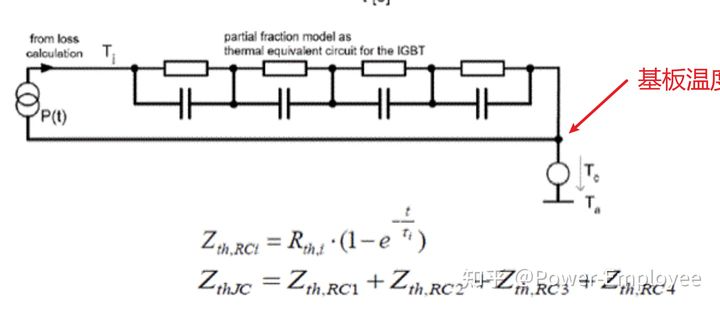

    我们把芯片瞬态热阻抗分为四个部分，每个部分用一个表达式表示。四部分系数如下：
    6.内置NTC温度传感器参数
