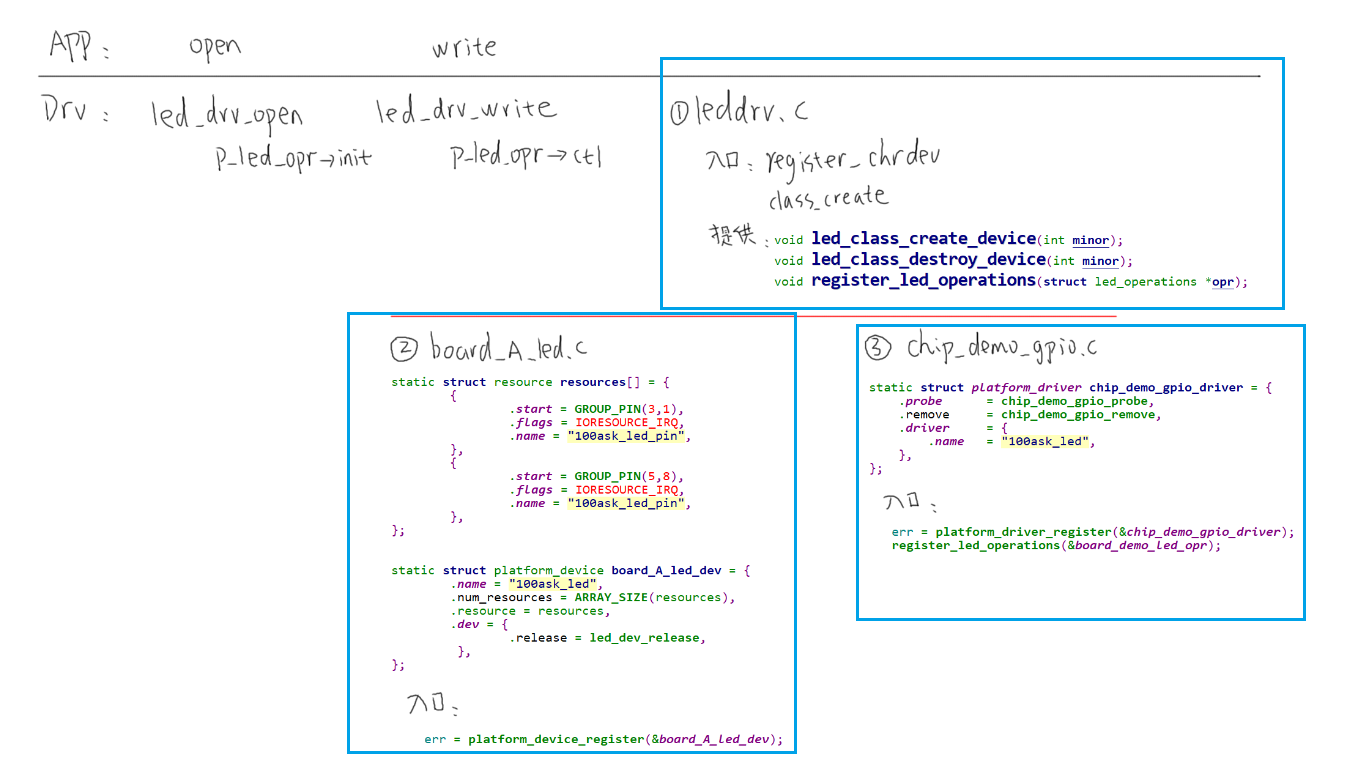

• 实现的框架：
      • image.png
    • 新的驱动程序有3个ko（leddrv、chip_demo_gpio、board_A_led）
      • makefile写法：image.png
      • image.png

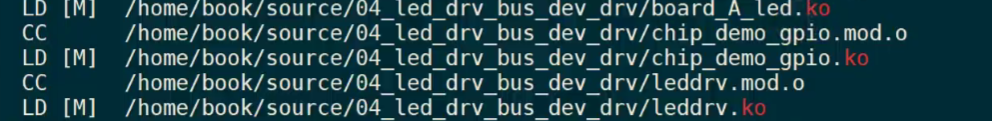

      • 之前的驱动程序将三者编译成一个ko
    • 加载模块
      • image.png
      • chip_demo_gpio模块依赖于leddrv，所以需先加载leddrv模块

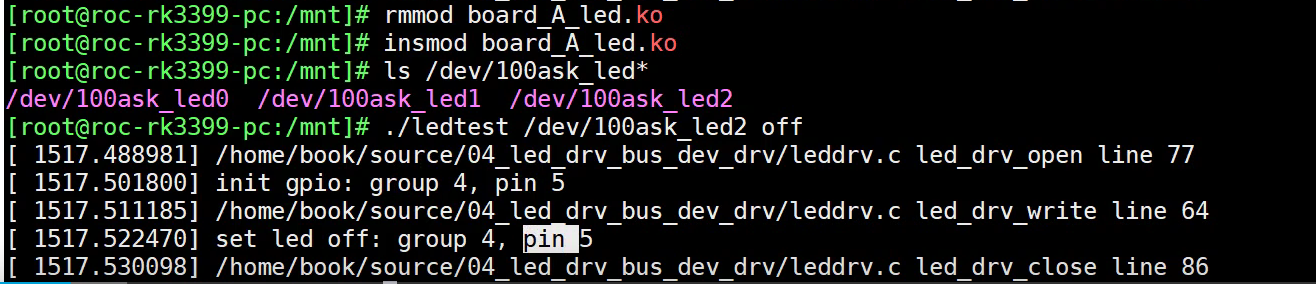

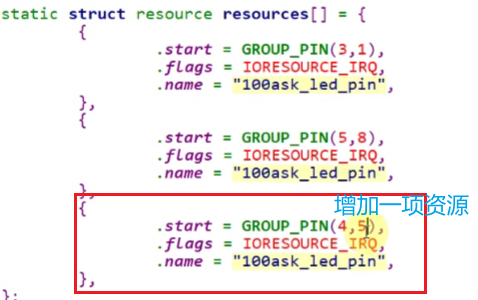

    • 要修改引脚（增删改）只需修改board_A_led中的资源，然后重新编译、加载board_A_led模块即可；就不同编译加载所有的模块了
      • image.png
      • image.png

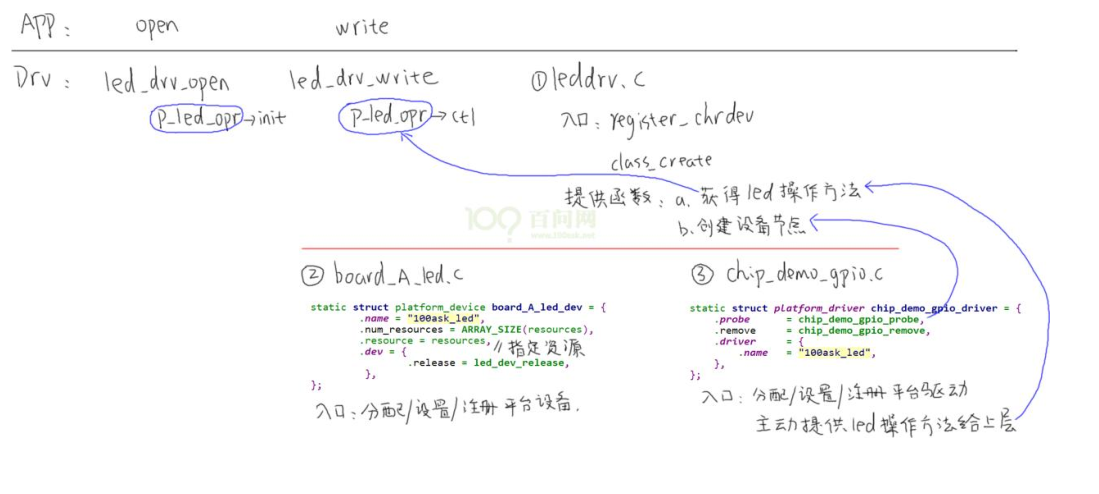

    • 最终实现如下：
      • image.png
    • board_A_led.c（板级相关的代码） ```c static void led_dev_release(struct device dev) { / release函数必须提供，否则在调用 platform_device_unregister 时会出现警告 / } / 资源结构体数组 */ static struct resource resources[] = {
      1.   {
      2.           .start = GROUP_PIN(3,1),
      3.           .flags = IORESOURCE_IRQ,
      4.           .name = "100ask_led_pin",
      5.   },
      6.   {
      7.           .start = GROUP_PIN(5,8),            /* 表示GPIO组和引脚 */
      8.           .flags = IORESOURCE_IRQ,            /* 没有GPIO类型，用IRQ类型当作GPIO */
      9.           .name = "100ask_led_pin",            /* 名字 */
      10.   },
      }; / platform_device结构体 / static struct platform_device board_A_led_dev = {
      1.   .name = "100ask_led",
      2.   .num_resources = ARRAY_SIZE(resources),        /* 计算有多少个资源 */
      3.   .resource = resources,                        /* resource等于资源数组 */
      4.   .dev = {
      5.           .release = led_dev_release,            /* 提供release函数，在unregister时被调用 */
      6.    },
      }; / 该模块的入口函数, 因为单独编译成ko文件，所以需要提供入口和出口函数 / static int __init led_dev_init(void) { int err;
      err = platform_device_register(&board_A_led_dev); / 注册platform_device结构体 / return 0; }

    static void __exit led_dev_exit(void) { platform_device_unregister(&board_A_led_dev); / 注销platform_device结构体 / }

    module_init(led_dev_init); module_exit(led_dev_exit); MODULE_LICENSE(“GPL”);

    2. - chip_demo_gpio.c中
    3. ```c
    4. static int g_ledpins[100];
    5. static int g_ledcnt = 0;
    7. static int board_demo_led_init (int which) /* 初始化LED, which-哪个LED */
    8. {
    9.     printk("init gpio: group %d, pin %d\n", GROUP(g_ledpins[which]), PIN(g_ledpins[which]));
    10.     switch(GROUP(g_ledpins[which]))
    11.     {
    12.         case 0:
    13.         {
    14.             printk("init pin of group 0 ...\n");
    15.             break;
    16.         }
    17.         case 1:
    18.         {
    19.             printk("init pin of group 1 ...\n");
    20.             break;
    21.         }
    22.         case 2:
    23.         {
    24.             printk("init pin of group 2 ...\n");
    25.             break;
    26.         }
    27.         case 3:
    28.         {
    29.             printk("init pin of group 3 ...\n");
    30.             break;
    31.         }
    32.     }
    34.     return 0;
    35. }
    37. static int board_demo_led_ctl (int which, char status) /* 控制LED, which-哪个LED, status:1-亮,0-灭 */
    38. {
    39.     printk("set led %s: group %d, pin %d\n", status ? "on" : "off", GROUP(g_ledpins[which]), PIN(g_ledpins[which]));
    40.     switch(GROUP(g_ledpins[which]))
    41.     {
    42.         case 0:
    43.         {
    44.             printk("set pin of group 0 ...\n");
    45.             break;
    46.         }
    47.         case 1:
    48.         {
    49.             printk("set pin of group 1 ...\n");
    50.             break;
    51.         }
    52.         case 2:
    53.         {
    54.             printk("set pin of group 2 ...\n");
    55.             break;
    56.         }
    57.         case 3:
    58.         {
    59.             printk("set pin of group 3 ...\n");
    60.             break;
    61.         }
    62.     }
    64.     return 0;
    65. }
    66. /* 根据platform_device进行初始化 */
    67. static int chip_demo_gpio_probe(struct platform_device *pdev)
    68. {
    69.     struct resource *res;
    70.     int i = 0;
    71.     while (1)
    72.     {
    73.         res = platform_get_resource(pdev, IORESOURCE_IRQ, i++);        /* 获取pdev设备中IORESOURCE_IRQ类型的第i个资源 */
    74.         if (!res)
    75.             break;
    77.         g_ledpins[g_ledcnt] = res->start;                            /* 将资源的起始地址赋给引脚数组 */
    78.         led_class_create_device(g_ledcnt);                            /* 根据次设备号调用leddrv提供的led_class_create_device */
    79.         g_ledcnt++;
    80.     }
    81.     return 0;
    83. }
    84. /* 移除platform_device */
    85. static int chip_demo_gpio_remove(struct platform_device *pdev)
    86. {
    87.     struct resource *res;
    88.     int i = 0;
    89.     while (1)
    90.     {
    91.         res = platform_get_resource(pdev, IORESOURCE_IRQ, i);
    92.         if (!res)
    93.             break;
    95.         led_class_destroy_device(i);        /* 根据次设备号调用leddrv提供的led_class_destroy_device进行销毁 */
    96.         i++;
    97.         g_ledcnt--;
    98.     }
    99.     return 0;
    100. }
    101. /* 实现led_operations */
    102. static struct led_operations board_demo_led_opr = {
    103.     .init = board_demo_led_init,
    104.     .ctl  = board_demo_led_ctl,
    105. };
    106. /* 实现platform_driver */
    107. static struct platform_driver chip_demo_gpio_driver = {
    108.     .probe      = chip_demo_gpio_probe,                    /* 在注册时调用 */
    109.     .remove     = chip_demo_gpio_remove,                /* 在注销时调用 */
    110.     .driver     = {
    111.         .name   = "100ask_led",
    112.     },
    113. };
    114. /* 入口函数 */
    115. static int __init chip_demo_gpio_drv_init(void)
    116. {
    117.     int err;
    118.     err = platform_driver_register(&chip_demo_gpio_driver);        /* 注册platform_driver */
    119.     register_led_operations(&board_demo_led_opr);                /* 注册led_operations, register_led_operations由上层leddrv模块提供 */
    120.     return 0;
    121. }
    122. /* 出口函数 */
    123. static void __exit chip_demo_gpio_drv_exit(void)
    124. {
    125.     platform_driver_unregister(&chip_demo_gpio_driver);            /* 注销platform_driver */
    126. }
    128. module_init(chip_demo_gpio_drv_init);
    129. module_exit(chip_demo_gpio_drv_exit);
    130. MODULE_LICENSE("GPL");
    • leddrv.c ```c

    / 1. 确定主设备号 / static int major = 0; static struct class led_class; struct led_operations p_led_opr;

    void led_class_create_device(int minor) { device_create(led_class, NULL, MKDEV(major, minor), NULL, “100ask_led%d”, minor); / /dev/100ask_led0,1,… / } void led_class_destroy_device(int minor) { device_destroy(led_class, MKDEV(major, minor)); } / chip_demo_gpio中调用时，将其实现的led_operations赋值给p_led_opr（使得p_led_opr指向实现的结构体） / void register_led_operations(struct led_operations *opr) { p_led_opr = opr; }

    / 进行函数的外部声明，使得这些函数可以在底层被chip_demo_gpio模块调用（这表示chip_demo_gpio模块依赖于该模块） / EXPORT_SYMBOL(led_class_create_device); EXPORT_SYMBOL(led_class_destroy_device); EXPORT_SYMBOL(register_led_operations); / 在驱动程序中，该模块作为ko加载，别的驱动程序想要引用这些函数的话，必须将它们导出来 /

    / 3. 实现对应的open/read/write等函数，填入file_operations结构体 / static ssizet leddrvread (struct file file, char __user buf, sizet size, lofft *offset) { printk(“%s %s line %d\n”, _FILE, __FUNCTION, __LINE); return 0; }

    / write(fd, &val, 1); / static ssize_t led_drv_write (struct file file, const char __user buf, size_t size, loff_t offset) { int err; char status; struct inode inode = file_inode(file); int minor = iminor(inode);

    1. printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
    2. err = copy_from_user(&status, buf, 1);
    3. /* 根据次设备号和status控制LED */
    4. p_led_opr->ctl(minor, status);
    6. return 1;

    }

    static int led_drv_open (struct inode node, struct file file) { int minor = iminor(node);

    1. printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
    2. /* 根据次设备号初始化LED */
    3. p_led_opr->init(minor);
    5. return 0;

    }

    static int leddrvclose (struct inode node, struct file file) { printk(“%s %s line %d\n”, FILE, FUNCTION, __LINE); return 0; }

    / 2. 定义自己的file_operations结构体 / static struct file_operations led_drv = { .owner = THIS_MODULE, .open = led_drv_open, .read = led_drv_read, .write = led_drv_write, .release = led_drv_close, };

    / 4. 把file_operations结构体告诉内核：注册驱动程序 / / 5. 谁来注册驱动程序啊？得有一个入口函数：安装驱动程序时，就会去调用这个入口函数 / static int __init led_init(void) { int err; major = register_chrdev(0, “100ask_led”, &led_drv); / 注册file_operations结构体 /

    1. led_class = class_create(THIS_MODULE, "100ask_led_class");
    2. err = PTR_ERR(led_class);
    3. if (IS_ERR(led_class)) {
    4.     printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
    5.     unregister_chrdev(major, "led");
    6.     return -1;
    7. }
    8. return 0;

    }

    / 6. 有入口函数就应该有出口函数：卸载驱动程序时，就会去调用这个出口函数 / static void exit led_exit(void) { printk(“%s %s line %d\n”, FILE, FUNCTION, LINE__); class_destroy(led_class); / 销毁class，至于device在platform_device移除时会调用platform_device的remove函数进行销毁 / unregister_chrdev(major, “100ask_led”); / 注销file_operations / }

    / 7. 其他完善：提供设备信息，自动创建设备节点 / module_init(led_init); module_exit(led_exit); MODULE_LICENSE(“GPL”); ```

    • leddrv上层代码只是一个空架子（框架），都没有跟硬件挂钩
    • a.c 编译为 a.ko，里面定义了 func_a；如果它想让 b.ko 使用该函数，那么 a.c 里需要导出此函数(如果 a.c, b.c 都编进内核，则无需导出)： EXPORT_SYMBOL(led_device_create);
      • 使用时要先加载 a.ko
