    image.png电解电容
    image.png钽电容
    image.png贴片电容

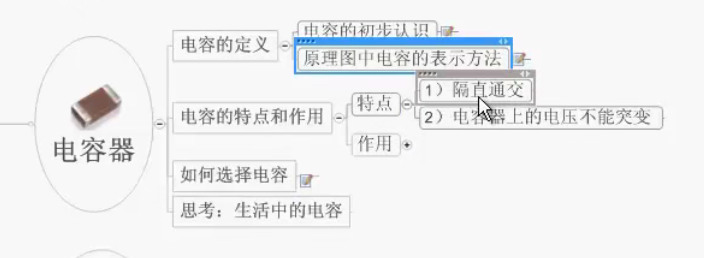

    什么是电容？

    • 由金属电极间夹着一层绝缘电介质组成
    • 473：47*1000pf=47nf


    电容的特点和作用
    作用：储能、滤波、退耦、旁路、LC谐振

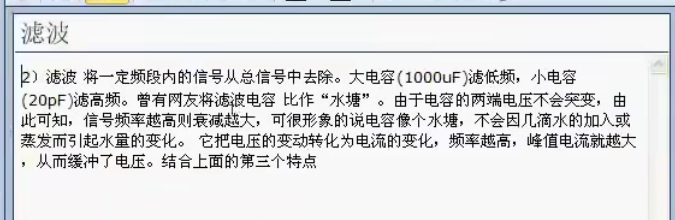

    • 大电容滤低频，小电容滤高频（大电容充放电满，小电容充放电快）

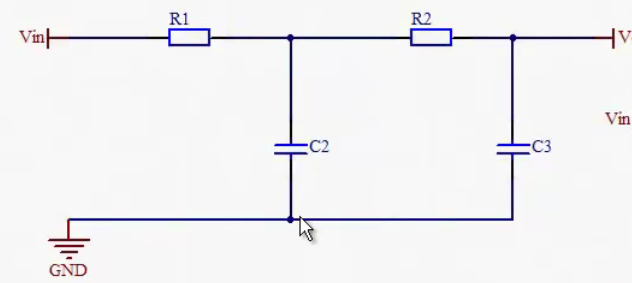

    • 低频滤波image.png

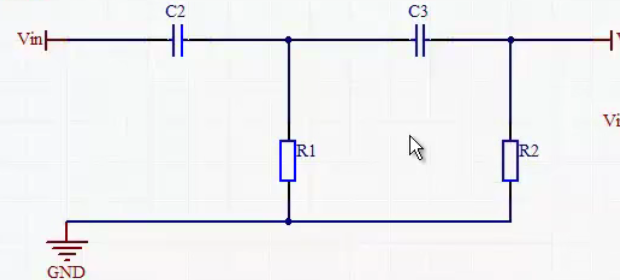

    • 高通滤波image.png

    • 退耦和旁路从本质上来讲，和滤波没有太大的区别

    • 退耦和旁路滤的都是高频的噪声

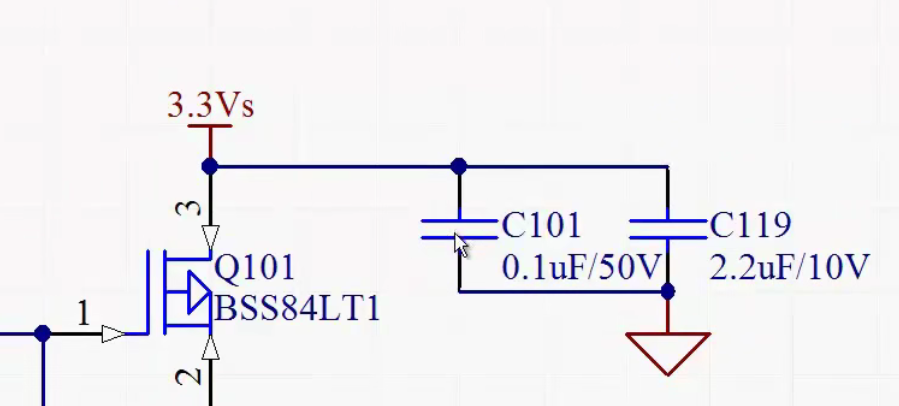

    • 芯片供电端并联电容，滤除供电过来的电压中的噪声 退耦image.png

    LC谐振

    • 电源

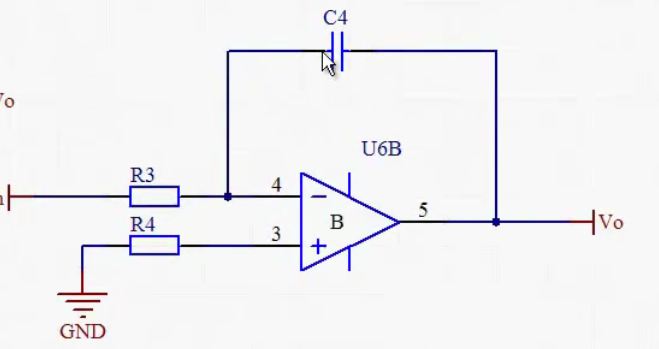

    • 积分电路、微分电路
    • image.png
    • 芯片内部的频率产生
