    • 右边LDATA0-LDATA7是数据引脚；这些引脚对于SDRAM/nor flash/nand flash来说是复用的

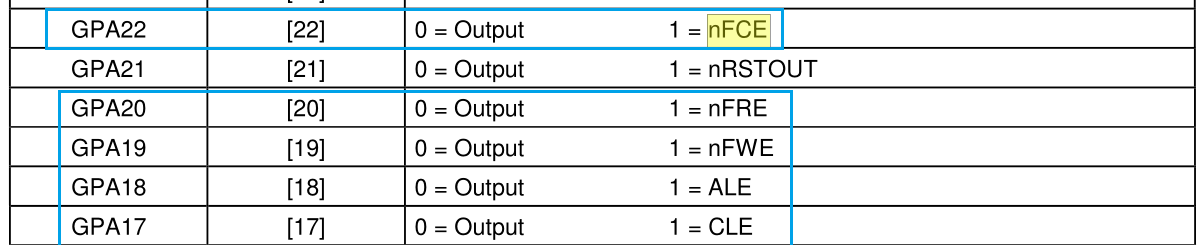

    引脚对应的GPIO
    image-20210531202739930.pngimage-20210531203140054.pngimage-20210531203253890.pngimage-20210531203912287.pngimage-20210531203957257.pngimage-20210531214146930.png

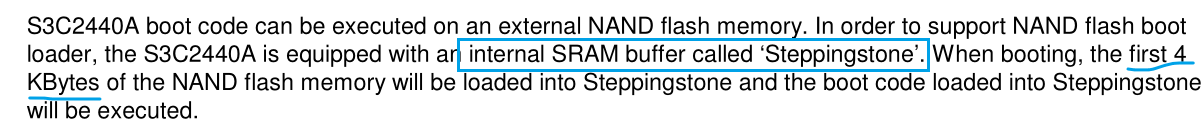

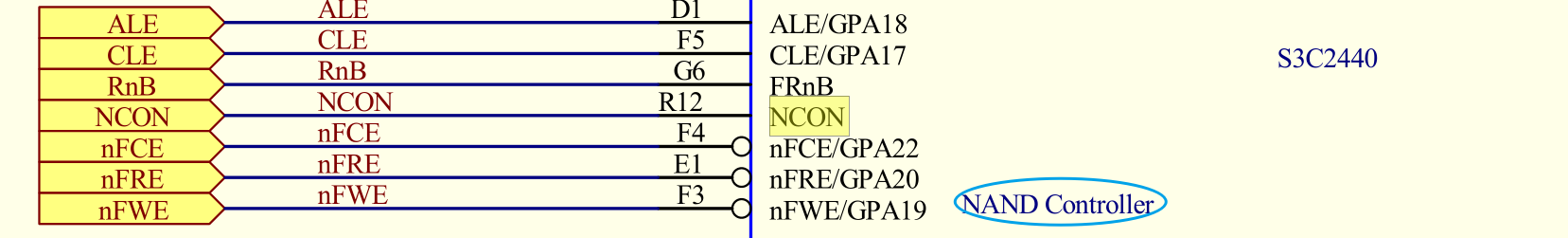

    nand flash controller
    image-20210531215550510.pngimage-20210531215844530.pngimage-20210531220242476.pngimage-20210531220711272.png

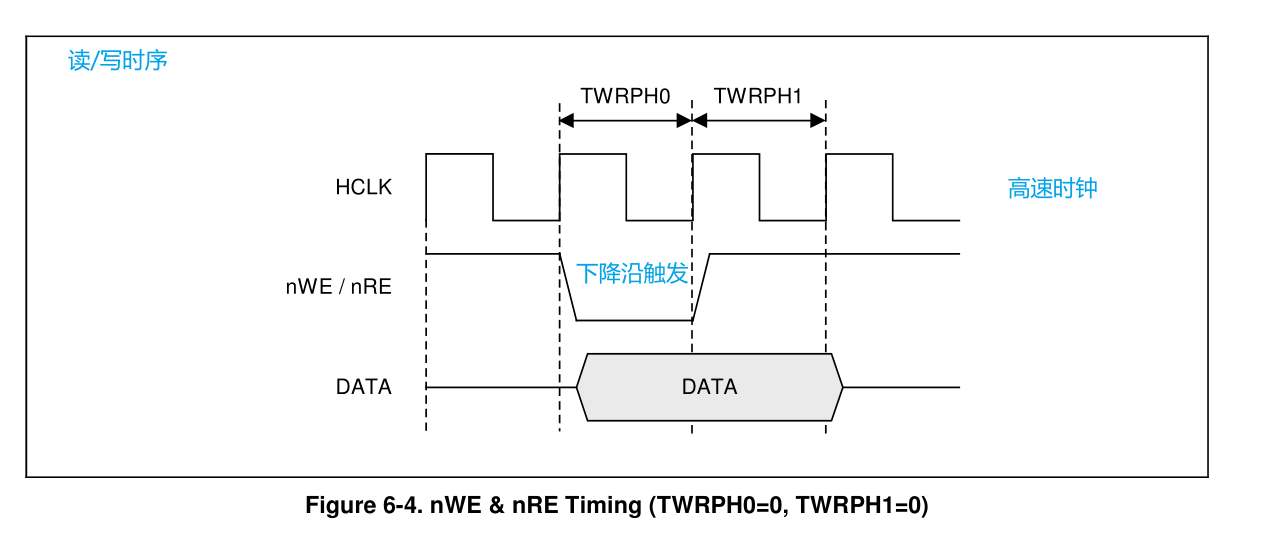

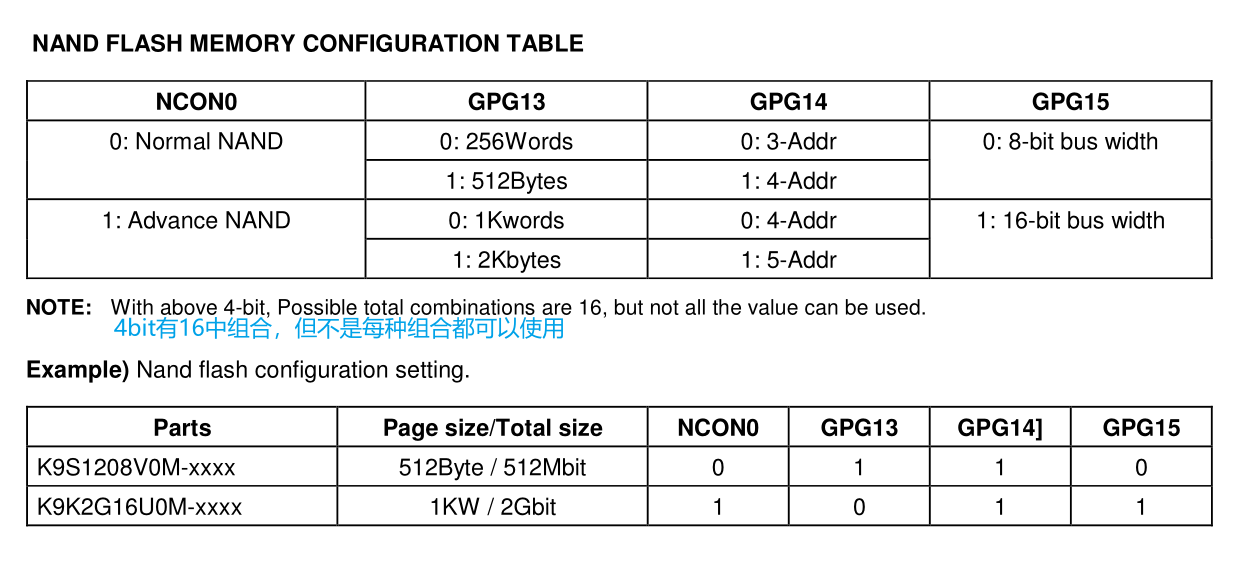

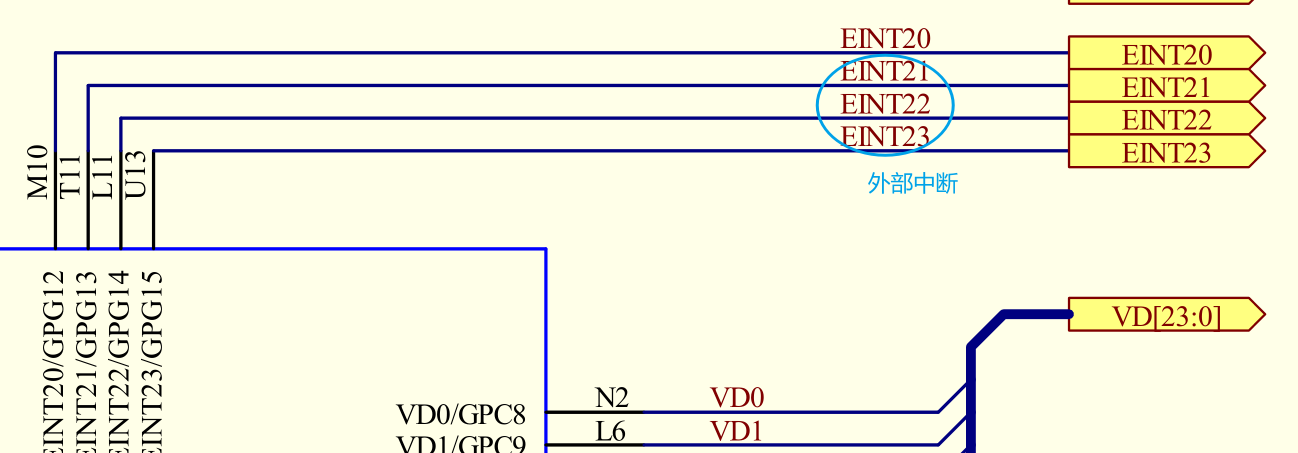

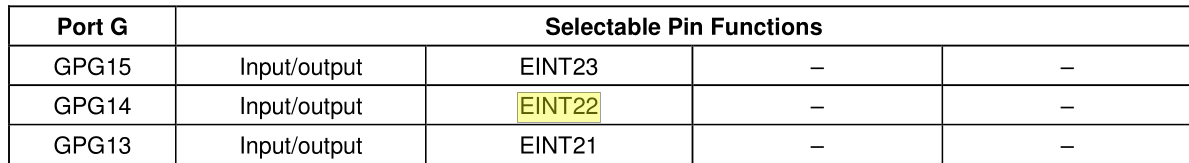

    查看PIN CONFIGURATION的配置：NCON、EINT21（page size）、EINT22（address cycle）、EINT23（bus width）；这几个引脚由硬件配置决定，在复位时被读取状态（这些引脚是输入引脚，就算休眠或者不执行程序其状态也是不会改变的）

    • JZ2440将这几个引脚配置位1110，所以说是advance nand，2kbytes page，5-addr，8bit bus width

    有个问题，没在原理图中看到数据DATA走哪个IO口？

    • 有的，走LDATA0-LDATA7，原理图画的只nand flash的全部接口，并不是转换芯片（一边连接芯片一边连接外设）什么的

    nand flash的内存映射

    • 具体的写哪个地址读写什么数据的，应该查看具体的nand flash芯片手册，而不是芯片的使用手册
