进程、线程、中断的核心：栈

  • ARM 芯片属于精简指令集计算机(RISC：Reduced Instruction Set Computing)，它所用的指令比较简单，有如下特点：

① 对内存只有读、写指令
② 对于数据的运算是在 CPU 内部实现
③ 使用 RISC 指令的 CPU 复杂度小一点，易于设计

  • image.png
  • CPU 内部的寄存器很重要，如果要暂停一个程序，中断一个程序，就需要把这些寄存器的值保存下来：这就称为保存现场
    • 保存在哪里？内存，这块内存就称之为栈
    • 序要继续执行，就先从栈中恢复那些 CPU 内部寄存器的值。
  • 程序 A、B 的切换过程，栈的作用是类似的
    • 函数调用
    • 中断处理
    • 进程切换
  • 进程是资源分配的最小单位；线程的CPU调度的最小单位
  • 在 Linux 中：资源分配的单位是进程，调度的单位是线程

  • 每一个线程，都有自己的栈。

    Linux 系统对中断处理的演进

  • Linux中中断的重要原则：

    • 中断不能嵌套（中断任务执行中，即使有更高优先级的中断发生也不能中断当前中断任务）
    • 中断处理越快越好
  • image.png

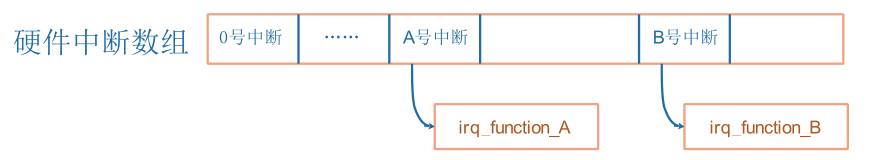

  • Linux 系统把中断的意义扩展了，对于按键中断等硬件产生的中断，称之为“硬件中断”(hard irq)
    • image.png

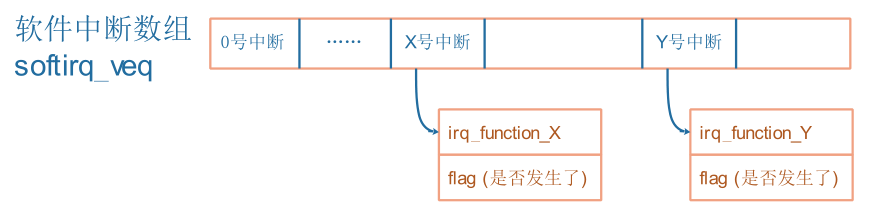

  • 还可以人为地制造中断：软件中断(soft irq)
    • image.png

a. 软件中断何时生产？
由软件决定，对于 X 号软件中断，只需要把它的 flag 设置为 1 就表示发生了该中断。
b. 软件中断何时处理？
软件中断嘛，并不是那么十万火急，有空再处理它好了。
什么时候有空？不能让它一直等吧？
Linux 系统中，各种硬件中断频繁发生，至少定时器中断每 10ms 发生一次，那取个巧？
在处理完硬件中断后，再去处理软件中断？就这么办！

  • 在中断下半部的执行过程中，虽然是开中断的，期间可以处理各类中断。但是毕竟整个中断的处理还没走完，这期间 APP 是无法执行的。

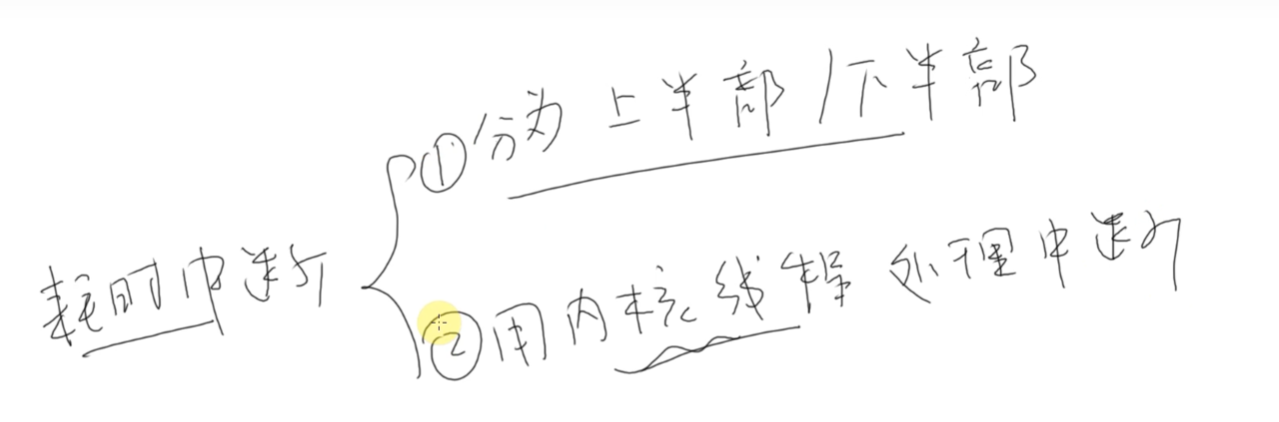

  • 如果中断要做的事情实在太耗时，那就不能用软件中断来做，而应该用内核线程来做：在中断上半部唤醒内核线程。内核线程和 APP 都一样竞争执行，APP 有机会执行，系统不会卡顿
    • 这个内核线程是系统帮我们创建的，一般是 kworker 线程，内核中有很多这样的线程
    • kworker 线程要去“工作队列”(work queue)上取出一个一个“工作”(work)，来执行它里面的函数。
  • 新技术：threaded irq （中断的线程化处理）
    • 使用线程来处理中断，并不是什么新鲜事。使用 work 就可以实现，但是需要定义 work、调用schedule_work
    • 以前用 work 来线程化地处理中断，一个 worker 线程只能由一个 CPU 执行，多个中断的 work 都由同一个 worker 线程来处理，在单 CPU 系统中也只能忍着了
    • 但是在 SMP 系统中，明明有那么多 CPU 空着，你偏偏让多个中断挤在这个 CPU 上？
    • 新技术 threaded irq，为每一个中断都创建一个内核线程；多个中断的内核线程可以分配到多个 CPU上执行，这提高了效率。

Linux 中断系统中的重要数据结构

  • 可以从 request_irq(include/linux/interrupt.h)函数一路分析得到
  • image.png
  • image.png

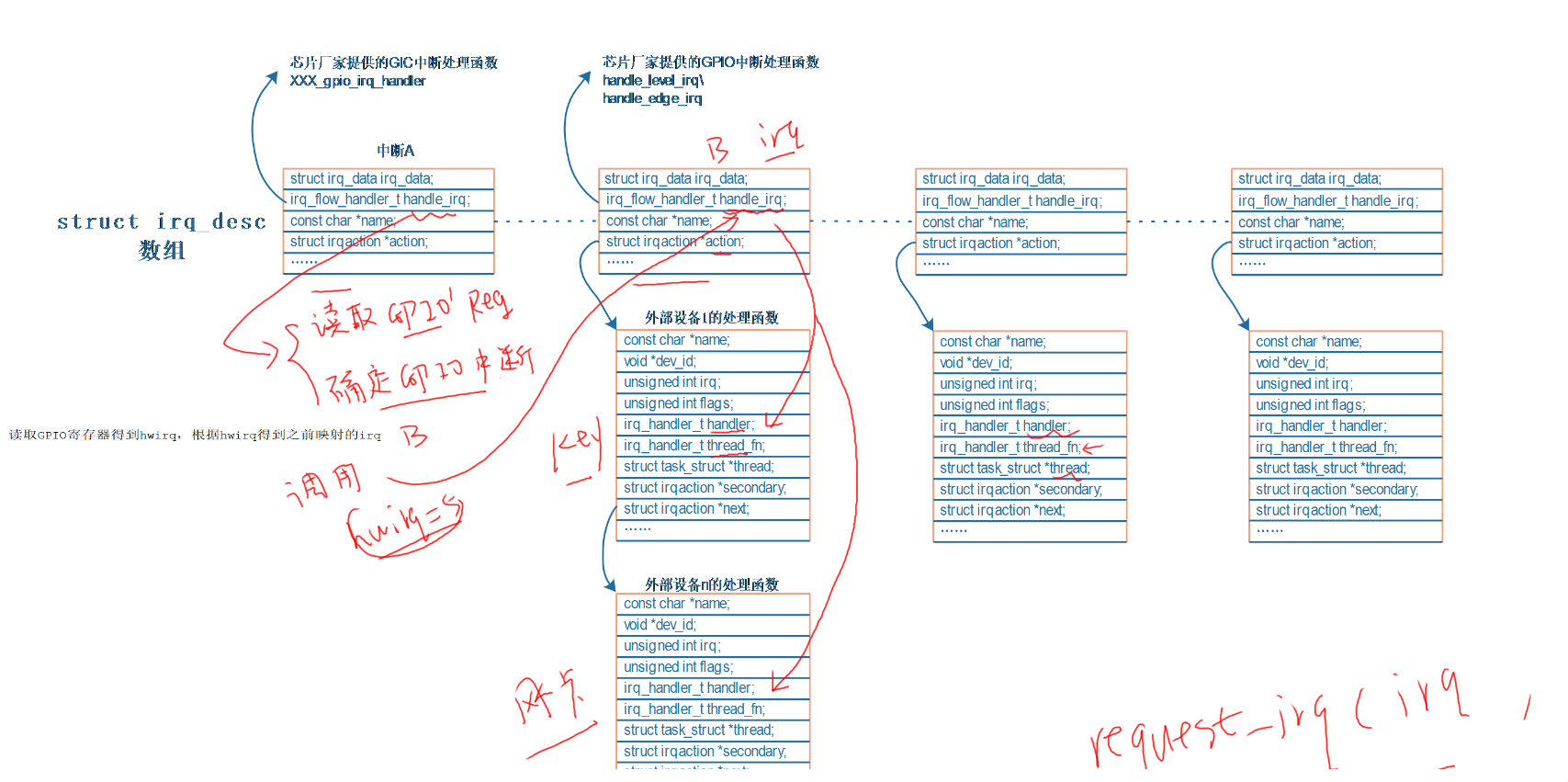

  • 最核心的结构体是 irq_desc
    • irq_desc 结构体在 include/linux/irqdesc.h 中定义
  • 中断的处理函数来源有三

① GIC 的处理函数
② 模块的中断处理函数
③ 外部设备提供的处理函数

  • irqaction 结构体
    • irqaction 结构体在 include/linux/interrupt.h 中定义
    • image.png
    • 当调用 request_irq、request_threaded_irq 注册中断处理函数时，内核就会构造一个 irqaction 结构体。在里面保存 name、dev_id 等，最重要的是 handler、thread_fn、thread

可以提供 handler 而不提供 thread_fn，就退化为一般的 request_irq 函数。
可以不提供 handler 只提供 thread_fn，完全由内核线程来处理中断。
也可以既提供 handler 也提供 thread_fn，这就是中断上半部、下半部。

  • irq_data 结构体
    • irq_data 结构体在 include/linux/irq.h 中定义
    • 它就是个中转站，里面有 irq_chip 指针 irq_domain 指针，都是指向别的结构体
    • irq 是软件中断号，hwirq 是硬件中断号
    • rq_domain 会把本地的 hwirq 映射为全局的 irq，什么意思？比如 GPIO 控制器里有第 1 号中断，UART 模块里也有第 1 号中断，这两个“第 1 号中断”是不一样的，它们属于不同的“域”──irq_domain。
  • irq_domain 结构体
    • irq_domain 结构体在 include/linux/irqdomain.h 中定义
    • 如何在设备树中指定中断，设备树的中断如何被转换为 irq 时，irq_domain将会起到极大的作为

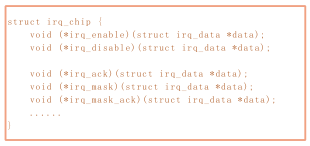

  • irq_chip 结构体
    • irq_chip 结构体在 include/linux/irq.h 中定义
    • image.png
    • 这个结构体跟“chip”即芯片相关，里面各成员的作用在头文件中也列得很清楚
    • 我们在 request_irq 后，并不需要手工去使能中断，原因就是系统调用对应的 irq_chip 里的函数帮我们使能了中断

在设备树中指定中断_在代码中获得中断

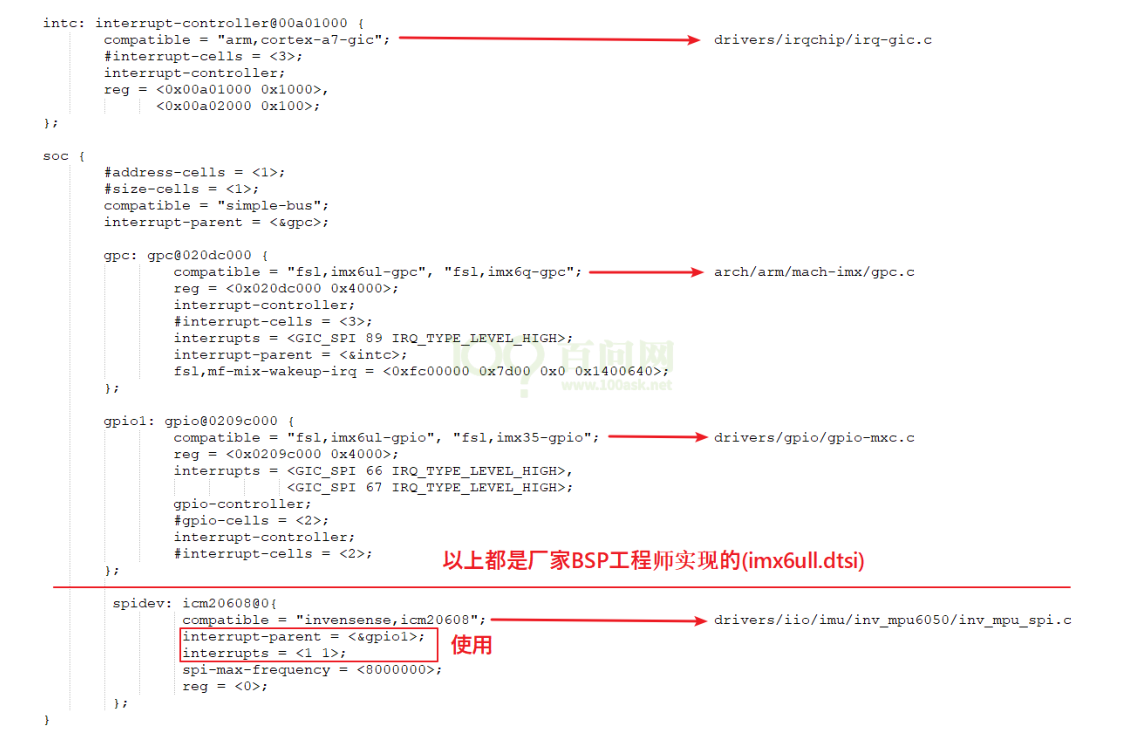

  • 在设备树中，中断控制器节点中必须有一个属性：interrupt-controller，表明它是“中断控制器”
  • 还必须有一个属性：#interrupt-cells，表明引用这个中断控制器的话需要多少个 cell

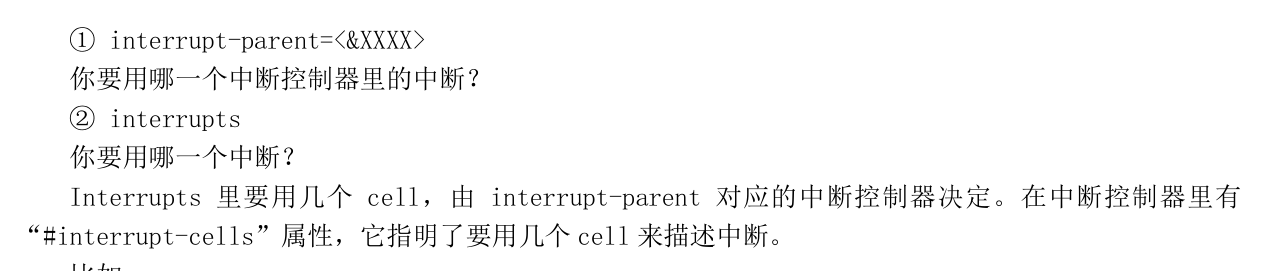

  • 如果中断控制器有级联关系，下级的中断控制器还需要表明它的“interrupt-parent”是谁，用了“interrupt-parent”中的哪一个“interrupts”
  • image.png
  • image.png
  • 新写法：interrupts-extended
    • 一个“interrupts-extended”属性就可以既指定“interrupt-parent”，也指定“interrupts”，比如：

interrupts-extended = <&intc1 5 1>, <&intc2 1 0>;

  • image.png
  • 设备树中的节点有些能被转换为内核里的 platform_device，有些不能

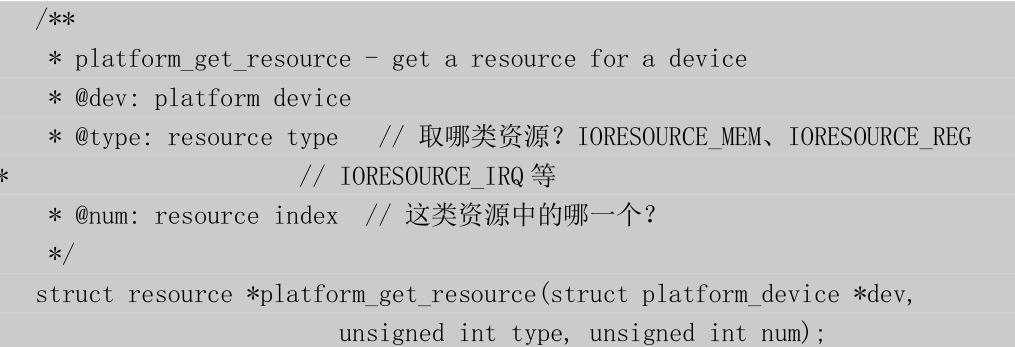

  • 一 个 节 点 能 被 转 换 为 platform_device ， 如 果 它 的 设 备 树 里 指 定 了 中 断 属 性 ， 那 么 可 以 从platform_device 中获得“中断资源”
    • image.png

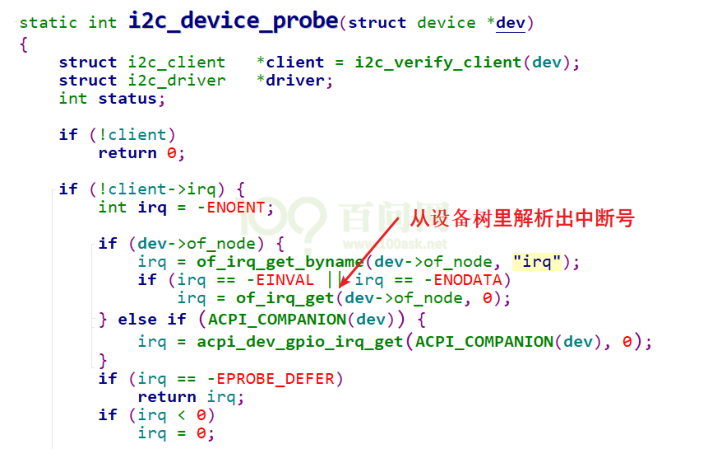

  • 对于 I2C 设备节点，I2C 总线驱动在处理设备树里的 I2C 子节点时，也会处理其中的中断信息。一个I2C 设备会被转换为一个 i2c_client 结构体，中断号会保存在 i2c_client 的 irq 成员里
    • image.png

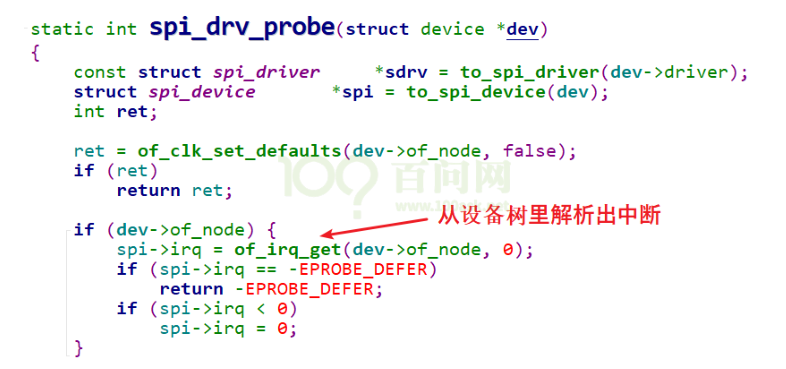

  • 对于 SPI 设备节点，SPI 总线驱动在处理设备树里的 SPI 子节点时，也会处理其中的中断信息。一个SPI 设备会被转换为一个 spi_device 结构体，中断号会保存在 spi_device 的 irq 成员里
    • image.png
  • 如果你的设备节点既不能转换为 platform_device，它也不是 I2C 设备，不是 SPI 设备，那么在驱动程序中可以自行调用 of_irq_get 函数去解析设备树，得到中断号
  • 对应GPIO，可以使用 gpio_to_irq 或 gpiod_to_irq 获得中断号

编写使用中断的按键驱动程序

  • 对于 GPIO 按键，我们并不需要去写驱动程序，使用内核自带的驱动程序drivers/input/keyboard/gpio_keys.c 就可以，然后你需要做的只是修改设备树指定引脚及键值

  • 在设备树中添加节点并指定信息

    1. gpio_keys_100ask {
    2.   compatible = "100ask,gpio_key";
    3.   gpios = <&gpio5 1 GPIO_ACTIVE_HIGH
    4.            &gpio4 14 GPIO_ACTIVE_HIGH>;
    5.   pinctrl-names = "default";
    6.   pinctrl-0 = <&key1_pinctrl
    7.                &key2_pinctrl>;
    8. };

  • 编写驱动程序 ```c struct gpio_key{ int gpio; struct gpio_desc *gpiod; int flag; int irq; } ;

static struct gpio_key *gpio_keys_100ask;

static irqreturn_t gpio_key_isr(int irq, void dev_id) { struct gpio_key gpio_key = dev_id; int val; val = gpiod_get_value(gpio_key->gpiod);

  1. printk("key %d %d\n", gpio_key->gpio, val);
  3. return IRQ_HANDLED;

}

/* 1. 从platform_device获得GPIO

    1. gpio=>irq

    1. request_irq / static int gpio_key_probe(struct platform_device pdev) { int err; struct device_node *node = pdev->dev.of_node; int count; int i; enum of_gpio_flags flag;

      printk(“%s %s line %d\n”, FILE, FUNCTION, LINE);

      count = ofgpiocount(node); if (!count) { printk(“%s %s line %d, there isn’t any gpio available\n”, FILE, FUNCTION, __LINE); return -1; }

      gpio_keys_100ask = kzalloc(sizeof(struct gpio_key) * count, GFP_KERNEL); for (i = 0; i < count; i++) { gpio_keys_100ask[i].gpio = of_get_gpio_flags(node, i, &flag); if (gpio_keys_100ask[i].gpio < 0) {

      1.   printk("%s %s line %d, of_get_gpio_flags fail\n", __FILE__, __FUNCTION__, __LINE__);
      2.   return -1;

      } gpio_keys_100ask[i].gpiod = gpio_to_desc(gpio_keys_100ask[i].gpio); gpio_keys_100ask[i].flag = flag & OF_GPIO_ACTIVE_LOW; gpio_keys_100ask[i].irq = gpio_to_irq(gpio_keys_100ask[i].gpio); }

      for (i = 0; i < count; i++) { err = request_irq(gpio_keys_100ask[i].irq, gpio_key_isr, IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING, “100ask_gpio_key”, &gpio_keys_100ask[i]); }

      return 0;

}

static int gpio_key_remove(struct platform_device pdev) { //int err; struct device_node node = pdev->dev.of_node; int count; int i;

  1. count = of_gpio_count(node);
  2. for (i = 0; i < count; i++)
  3. {
  4.     free_irq(gpio_keys_100ask[i].irq, &gpio_keys_100ask[i]);
  5. }
  6. kfree(gpio_keys_100ask);
  7. return 0;

}

static const struct of_device_id ask100_keys[] = { { .compatible = “100ask,gpio_key” }, { }, };

/ 1. 定义platform_driver / static struct platform_driver gpio_keys_driver = { .probe = gpio_key_probe, .remove = gpio_key_remove, .driver = { .name = “100ask_gpio_key”, .of_match_table = ask100_keys, }, };

/ 2. 在入口函数注册platform_driver / static int __init gpio_key_init(void) { int err;

  1. printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
  3. err = platform_driver_register(&gpio_keys_driver);
  5. return err;

}

/* 3. 有入口函数就应该有出口函数：卸载驱动程序时，就会去调用这个出口函数

  • 卸载platformdriver */ static void exit gpio_key_exit(void) { printk(“%s %s line %d\n”, FILE, FUNCTION, LINE_);

    platform_driver_unregister(&gpio_keys_driver); }

/ 7. 其他完善：提供设备信息，自动创建设备节点 /

module_init(gpio_key_init); module_exit(gpio_key_exit);

MODULE_LICENSE(“GPL”); ```
