ARM架构芯片中，所有的运算都是再CPU内部进行的，有哪些数据运算的指令呢？

所有的数据都是在**CPU**内部处理的
可以参考《DEN0013D_cortex_a_series_PG.pdf》P70、《ARM Cortex-M3与Cortex-M4权威指南.pdf》第5章获取数据处理指令的相关资料；《DEN0013D_cortex_a_series_PG》是cortex-A7的手册

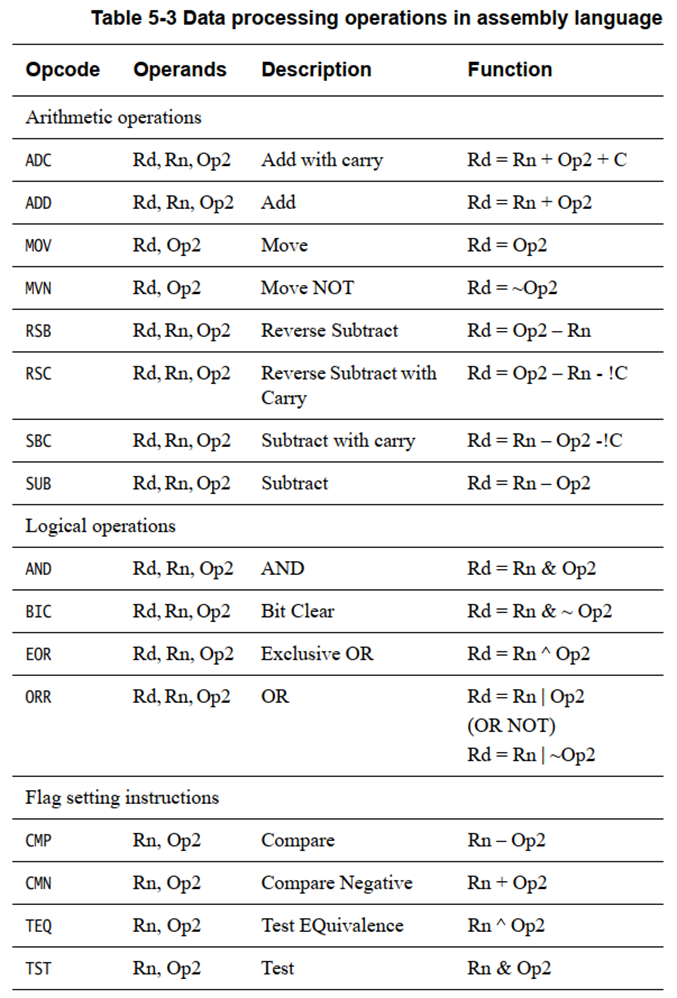

数据处理指令非常多，UAL格式为：
- 并不需要掌握全部的指令，掌握若干条就足够了
掌握MOV/ADD/SUB/AND/BIC/ORR/CMP等指令即可
1.加法指令ADD：
```
  ADD R1, R2, R3         ; R1 = R2 + R3
```

  ADD R1, R2, #0x12   ; R1 = R2 + 0x12

2.减法指令SUB:

  SUB R1, R2, R3         ; R1 = R2 - R3
  SUB R1, R2, #0x12   ; R1 = R2 - 0x12

3.位操作：

 ;  VisUAL里不支持(1<<4)这样的写法，写成：0x10
  **AND **R1, R2, #(1<<4)   ;  位与，R1 = R2 & (1<<4)
  AND R1, R2, R3           ; 位与，R1 = R2 & R3
  **BIC **R1, R2, #(1<<4)    ; 清除某位，R1 = R2 & ~(1<<4)
  BIC R1, R2, R3             ; 清除某位，R1 = R2 & ~R3
  **ORR  **R1, R2, R3        ; 或操作, R1 = R2 | R3

4.比较：

**CMP** R0, R1                ;  比较R0-R1的结果
CMP R0, #0x12            ; 比较R0-0x12的结果
**TST **R0, R1                 ;  测试R0 & R1的结果
TST R0, #(1<<4)        ;  测试R0 & (1<<4)的结果

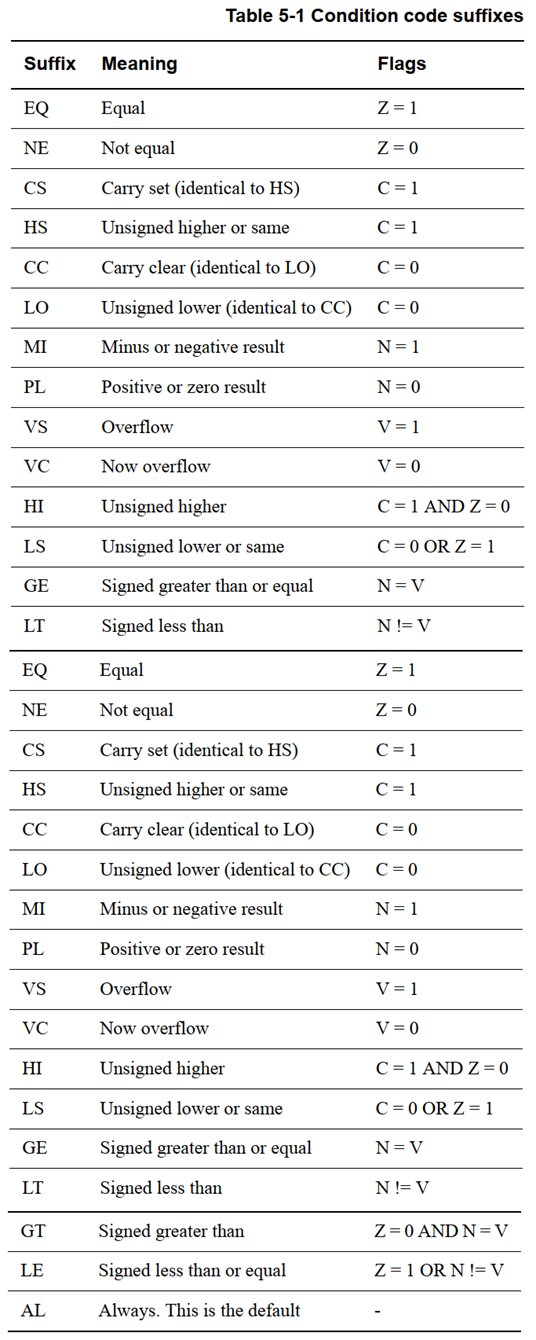

比较的结果会影响到程序状态寄存器

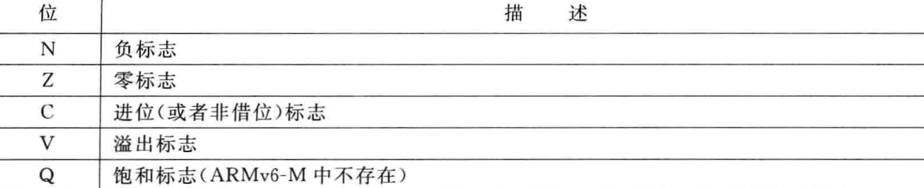

程序状态寄存器中会被运算影响的bit：
- N/Z/C/V
