简介

前一章节确定了 G6 的范围，本章对一些细节进行讨论，主要对下面几个领域进行设计：

  • 数据结构
  • 事件、行为和模式
  • 自定义节点和边
  • 动画机制
  • 类结构

其他的诸如数据流程、接口定义、具体支持哪些交互，在详细设计中阐述。

数据结构

node

默认提供的类型

  • G中提供的基础图形
  • 锚点机制
  1. {
  2.   id: 'node1',
  3.   color: '#333',
  4.   className: '',            // 标识符
  5.   size: 10 || [10, 10],     // [width, height]
  6.   shape: 'circle',          // node类型
  7.   style: {                  // keyShape的绘图属性
  8.     fill: 'red',
  9.     stroke: 'blue'
  10.   },
  11.   x: 0,                     // x坐标
  12.   y: 0,                     // y坐标
  13.   label: '文本标签',
  14.   labelStyle: {
  15.     fill: 'green'
  16.   },
  17. }

  • 必须有的字段 id, x, y

    edge

    默认提供类型

  • 直线line

  • 贝塞尔曲线
  • step curve
  • polyline

  • 平行边

    扩展机制

    edge cfg

    边的要素有：form, color, size, label。对应如下结构：

    1. {
    2. id: 'edge1',
    3. source: 'node1',
    4. target: 'node2',
    5. sourceAnchor: 1, // 可选
    6. targetAnchor: 0, //可选
    7. controlPoints: [{
    8.   x: 10,
    9.   y: 10
    10. }],
    11. color: 'red',
    12. size: 3,
    13. shape: 'line',
    14. style: {
    15.   fill: 'red',
    16.   stroke: 'blue',
    17.   startArrow: boolean | fn,
    18.   endArrow: boolean | fn
    19. },
    20. label: '文本标签',
    21. labelStyle: {
    22.   fill: 'green'
    23. },
    24. }

  • 必须有的字段： id，source，target

    事件、行为和模式

    考虑到 G6 需要同时支持编辑器和分析场景，同样的用户行为会导致不同的结果，其出发点也不同，考虑几个典型场景：

  • 编辑器中拖拽节点位置，相邻的边重新计算；分析场景下拖拽单个节点，由于存在力导布局算法，所有的边和节点都会受到影响，进行移动。

  • 编辑器中框选选中多个节点，进行高亮，一些命令按钮高亮；分析场景下使用不规则图形框选多个节点，上面生成蒙层，可以拖动蒙层，其他图表与之进行联动。
  • 同样的拖拽，拖拽画布、拖拽节点、拖拽边、拖拽分组，都有不同的反馈和结果。
  • 相同的行为，例如拖拽，在编辑图的场景下和查看图的场景下，用户的目的也不一样，可以做的事情也不一样。

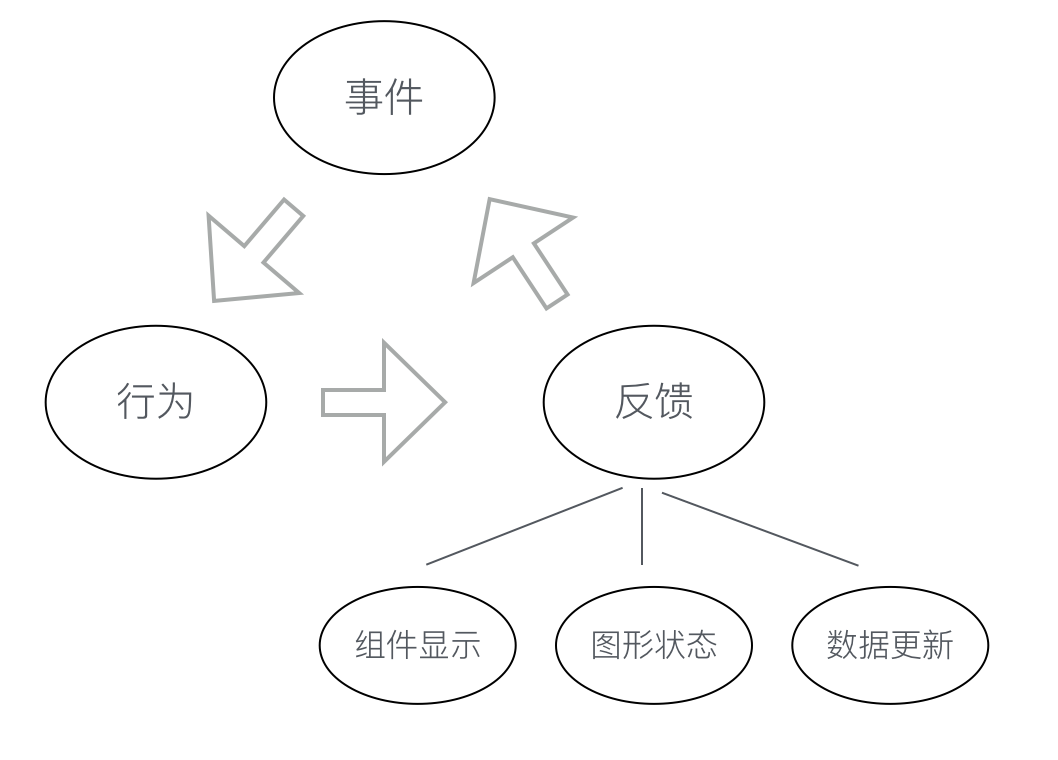

所以 G6 依然会使用事件、行为和模式的设计：

  • 事件：画布支持的事件，包括图形事件、组件事件、自定义的事件
  • 状态：画布、数据的状态，状态的改变会触发事件，有必要对这些状态进行细分。
  • 行为：用户在图表上的行为，例如鼠标在图表上移动、框选、拖拽、点击等整个的操作过程，每种行为都带有目的
  • 反馈：用户在图表上进行交互的反馈
  • 模式：查看视图、编辑视图、移动视图

概要设计 - 图1

事件

G6 层次的事件主要分为：

  • 图形事件：click、mousemove 等
  • 画布事件：resize、zoom 等
  • 节点、边等元素的事件：add、update、remove、drag 等

  • 各种自定义事件

    行为

    仅仅触发事件，没有任何意义，事件（包括状态改变） + 目的 = 行为，所以行为是带有目的的事件，行为往往是连贯的，用户框选元素时元素被选中（选中行为），用户按下删除键，元素被移除（删除行为）。行为的目的要同行为的结果一致，否则就是无效行为，甚至是 Bug。

    基本行为

    G6 层次支持的行为：

  • hover/active 元素

  • 点击选中节点，shift 多选
  • 框选节点
  • 画布拖拽
  • 画布缩放
  • 拖拽节点、拖拽边（不考虑改变链接）

G6-Editor 和 G6-Analyzer 支持的行为不在这里列出。

反馈

行为过程中画布的响应：

  • 行为开始，伴随触发行为的事件的鼠标、画布、节点的变化，例如框选时，按下鼠标，鼠标的形状发生变化
  • 行为过程中，框选拖拽的过程中，出现虚框

  • 行为结束，用户释放鼠标，框选后的节点变成选中状态

    模式

    为什么要使用模式对用户的交互进行区分，考虑一下场景：

  • 用户在空白画布上拖拽鼠标，是进行拖拽画布还是框选？

  • 用户拖拽节点的边，是 resize 还是出现连接线？
  • 用户滚动鼠标滚轮，是放大还是滚动条移动？
  • 用户双击节点，是弹出 Dialog 还是编辑文本？

所以模式是为了区分相同事件（用户操作）产生不同反馈的行为而设计的，同一个模式下行为的结果是确定的，不能一个在画布空白处的拖拽既是框选又是拖动画布。
我们按照对 G6 的划分对模式进行梳理：

  • G6 通用的场景（编辑和分析都支持）
  • G6-Editor 编辑场景的模式
  • G6-Analyzer 分析场景的模式

通用场景

  • 查看模式：支持 hover 节点、画布拖拽、画布缩放
  • 选中模式：点击选中节点、框选、框选后的拖拽（拖拽节点、拖拽边）

    其他

    G6-Editor 和 G6-Analyzer 下有更多的模式，这里不展开讲解

注意点：

  • 一个模式下有多种行为，一种行为可以在多个模式下生效
  • 模式和行为不进行绑定，可以给任意模式增加任意行为，保证不冲突即可
  • 可以自定义模式和行为

自定义节点和边

G6 中对节点和边的定义最基本的类型，在数据结构中的 shape 字段类来确定使用什么类型的节点或者边。

默认的节点和边

默认的节点有：

  • 简单图形 + 文本, circle, rect
  • 图片 + 文本，image，需要传入图片地址
  • 列表：title + name + value 的列表

默认的边：

  • 直线（line），节点与节点的中心连接线，可能被节点的边框截断
  • 直角线（step），有垂直和水平方向的线段组成的连线
  • 折线（polyLine），多条线段组成的连线
  • 曲线（curve），贝塞尔曲线、平滑曲线

线上的文本比较复杂，有些文本在线上居中，有些文本分布在线的两端，而且线还要同线同向

自定义

节点和边的自定义主要是基于内置的节点和边进行扩充，两种元素的扩展有很大的差别：

  • 自定义节点，需要解决绘制节点和更新节点的问题
  • 自定义边，边如何同节点进行连接，边的更新，边控制点如何影响边的形状

节点和边的 active、selected 的效果也可以考虑在这时候实现

更新机制

节点和边的更新差异也比较大：

  • 节点在以下场景下会触发更新：
    • 移动
    • 数据更新
    • 刷新
  • 边的更新
    • 端点发生变化（端点变动、节点移动）
    • 控制点、锚点发生变化
    • 数据更新

在之前的版本中节点和边的更新都是直接删除重新绘制，需要重新思考这两种元素的更新方式。

动画机制

主要考虑两种情况下的动画：

  • 初始化时的动画：大多数力导布局都是渐进的，所以需要不断的调整节点位置，位置之间需要补间动画。
  • 交互过程中：树节点的展开、折叠，力导布局后的节点被拖拽

这两种动画都与布局算法相关，所以需要思考所有节点刷新时的操作接口和最佳实践。
还有其他的动画需要考虑

  • 节点激活时，出现光环效果
  • 边上的动画，表示数据流向
  • 节点上有些图标进行动画，表示节点的状态

这些动画都同图形相关，所以需要在定义节点时处理。

类结构

根据上面的讨论列出 G6 的类结构

概要设计 - 图2
