目标

支持节点分组，拆分群组及群组嵌套的功能。

形态

  • 支持以下Group形态：
    • rect群组；
    • Circle群组。

思路

从数据上支持group，根据数据渲染，数据结构定义如下：

  1. {
  2.     nodes: [
  3.     {
  4.         id: 'node1',
  5.       label: 'node1'
  6.     },
  7.     {
  8.         id: 'node2',
  9.       label: 'node2'
  10.     },
  11.   ],
  12.   edges: [
  13.     {
  14.         source: 'node1',
  15.       target: 'node2'
  16.     }
  17.   ],
  18.   groups: [
  19.     {
  20.         id: 'group1',
  21.       title: '',
  22.       nodes: ['node1', 'node2']
  23.     },
  24.     {
  25.         id: 'group2',
  26.       title: '',
  27.       nodes: ['node1'],
  28.       children: [
  29.         {
  30.             id: 'group2.1',
  31.           title: '',
  32.           nodes: ['node3', 'node4']
  33.         },
  34.         {
  35.             id: 'group2.2',
  36.           title: '',
  37.           children: [
  38.             {
  39.                 id: 'group2.2.1',
  40.               title: '',
  41.                   nodes: ['node5', 'node6']
  42.             }
  43.           ]
  44.         }
  45.       ]
  46.     }
  47.   ]
  48. }

数据中包括groups字段时，表示有群组存在，可能会存在多个群组的情况。每个群组中字段说明：

  • id：必填，唯一标识群组；
  • title：可选，群组名称，为空时不显示名称；
  • nodes：表示该群组中包括的节点；
  • children：表示嵌套群组，即群组中还包括其他群组。

改进后的数据结构

  1. {
  2.     nodes: [
  3.     {
  4.         id: 'node1',
  5.       label: 'node1',
  6.       groupId: 'group1'
  7.     },
  8.     {
  9.         id: 'node2',
  10.       label: 'node2',
  11.       groupId: 'group1'
  12.     },
  13.     {
  14.         id: 'node3',
  15.       label: 'node3',
  16.       groupId: 'group2'
  17.     },
  18.   ],
  19.   edges: [
  20.     {
  21.         source: 'node1',
  22.       target: 'node2'
  23.     }
  24.   ],
  25.   groups: [
  26.     {
  27.         id: 'group1',
  28.       title: '',
  29.       parentId: 'p1'
  30.     },
  31.     {
  32.         id: 'group2',
  33.       title: '',
  34.       parentId: 'p1'
  35.     },
  36.     {
  37.         id: 'p1',
  38.       title: '',
  39.       parentId: 'p0'
  40.     },
  41.     {
  42.         id: 'p0',
  43.       parentId: 'p'
  44.     },
  45.     {
  46.         id: 'p'
  47.     }
  48.   ]
  49. }

说明：

  1. 每个node中添加一个groupId字段，表示该节点所在的群组；
  2. groups表示所有的群组，group中如果有parentId字段，表示该群组是属于parentId中的一个群组。

这种方式存在以下两个问题：

  1. 绘制单个group时，需要遍历所有node，获取到group中所有的节点，用于计算群组的宽高；
  2. group存在多层嵌套时，处理起来特别麻烦，如上面的示例中，如何确定p1, p0及p三个群组的宽高；
  3. 绘制group时如何确定绘制顺序？

实现思路

  • 绘制所有node和edge；
  • 通过groupId进行groupBy分组，获取到每个群组中的节点；
  • 根据groups中的数据，获取到每个group中的node，需要排除，计算group的边界，绘制group。

问题

  1. 群组与节点及边之间的相互遮挡问题，及节点、边、群组三者之前的层级问题；
  2. 群组中节点与群组外部的节点之间有边时，边应该是在群组上面，当群组收起时，边应该连接到群组上面；
  3. 群组收起后与节点区分的问题；
  4. 群组收起或展开后，与群组相关的其他节点及边的更新；
  5. 移动群组时，群组中所有节点都一起跟着移动，性能上会不会有问题；
  6. 如何支持群组名称，及群组上面的操作；
  7. 是否支持自定义群组上面的操作图标，如果要支持，可以通过在数据中定义，当所有群组的图标都一样时，不要每个数据中都加相同的字段；
  8. 同一个图上面群组的形态会不会不同，比如有圆形的，有矩形的：
    1. 如果同一个图上不支持多种形态，则形态可以由开发人员在渲染时候决定；
    2. 如果支持，则可能需要在每个group中增加一个type字段，表示类型。

方案

group作为一种特殊类型的Node，在原数据结构的基础上，增加groups字段，用于表示数据中存在的群组，group支持嵌套，同样是通过在数据中进行区分。
group的最终形式是展示位矩形还是圆形，由开发人员自己决定，render时需要传入一个表示类型的参数。

Group只作为辅助元素，先布局Node，再根据数据绘制Group。

通用部分

  • Group在node和edge的底层；
  • 拖动Group中的节点，Group会随着更新宽度和高度；
  • 拖动Group，Group中的节点或Group会跟着一起移动；
  • 双击或其他操作会收起Group，整个Group中缩成一个虚拟节点，连接到Group中节点的边此时会连接到虚拟节点上；
  • Rect的Group，支持自定义Group名称、图标及操作按钮；
  • 缩放时候需要重新计算位置；
  • 默认全部展开（后期考虑支持自定义）；
  • 动态改变群组所属层级；
  • 节点拖入拖出到Group，动态改变节点的所属群组；
  • 【待定】第一期是否支持group拖入到其他group中。

不嵌套的Group

  • 收起Group后，位置可以不受影响，不需要重新计算；

嵌套的Group

  • 收起Group后，需要根据虚拟节点及Group中其他节点，重新计算Group大小和位置；
  • 拖动嵌套Group中的Group，最外层的Group也会随着拖动改变大小。

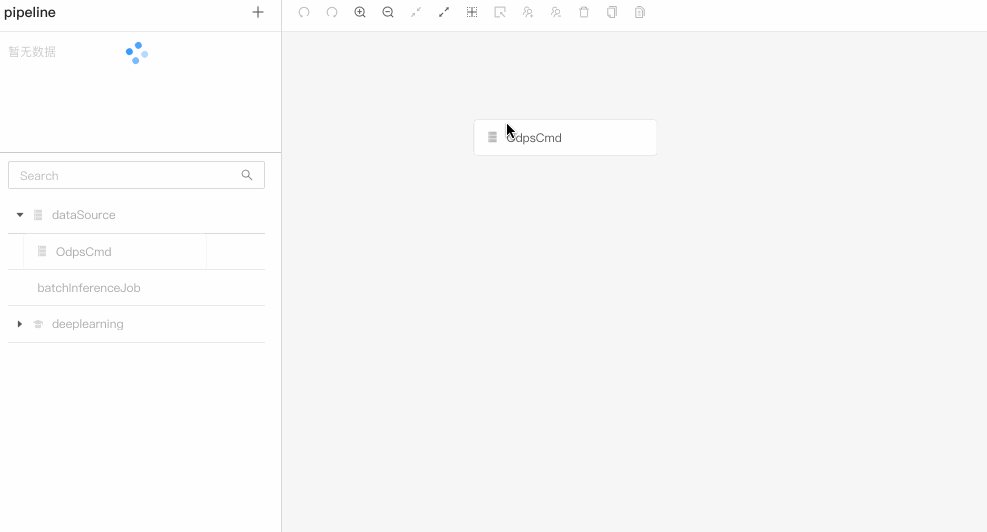

效果

矩形群组


圆形群组


参考：https://gojs.net/latest/samples/regrouping.html
