G6 简介
架构演进
功能特性
应用场景
愿景及规划

简介

G6 这个名字的由来：

G6 的 G 来自于 Graphic、Graph ，意味着我们要基于图形技术做图可视化；
G6 的 6 来自于《六度分隔理论》，表达了我们对关系数据，关系网络的敬畏和着迷。

G6 是一个简单、易用、完备、开源的图可视化引擎，它在高定制能力的基础上，提供了一系列设计优雅、便于使用的图可视化解决方案。能帮助开发者搭建属于自己的图可视化、图分析、或图编辑器应用。

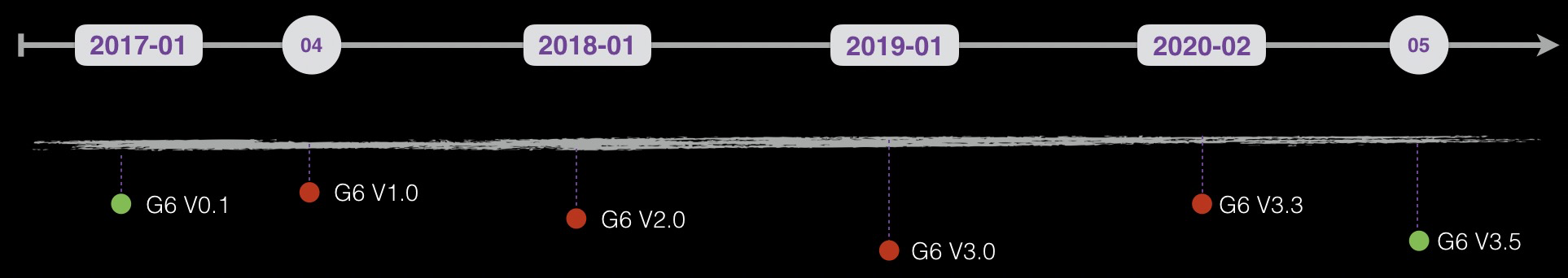

架构演进

参考文章：https://www.yuque.com/antv/blog/bs243t
版本迭代升级，都是业务驱动的结果，希望 4.0 架构能够去引领业务。

V1.0

G6 v1.0 是沿着 G2 的思路，以关系映射为核心，支持常见的布局算法，支持简单的拖拽等交互，所有的交互都是内置的，没有提供更改和扩展的机制。

V2.0

G6 V2.0 主要针对的是图编辑的场景，增加了锚点、控制点及交互等机制。G6 2.0 对于业务开发同学来说接入成本较大，基于 G6 2.0，开发了 G6-Editor，G6-Editor 降低了首次接入的成本，但不易于扩展的问题在业务后期就完全暴露了出来，再加上人力投入的问题，G6-Editor 最终也没有选择开源。

V3.0

3.3 之前的版本架构。

18年底开始，涌现出了越来越多的关系异常发现、关系扩散及流量可视分析类的业务，这类业务使用 G6 2.0 支持就比较吃力，针对这些业务特性，重新开始了 G6 3.0 的设计，3.0 重点在节点及边的状态管理、图元素的扩展及布局上面。

现有架构

3.3+ 架构

4.0 架构

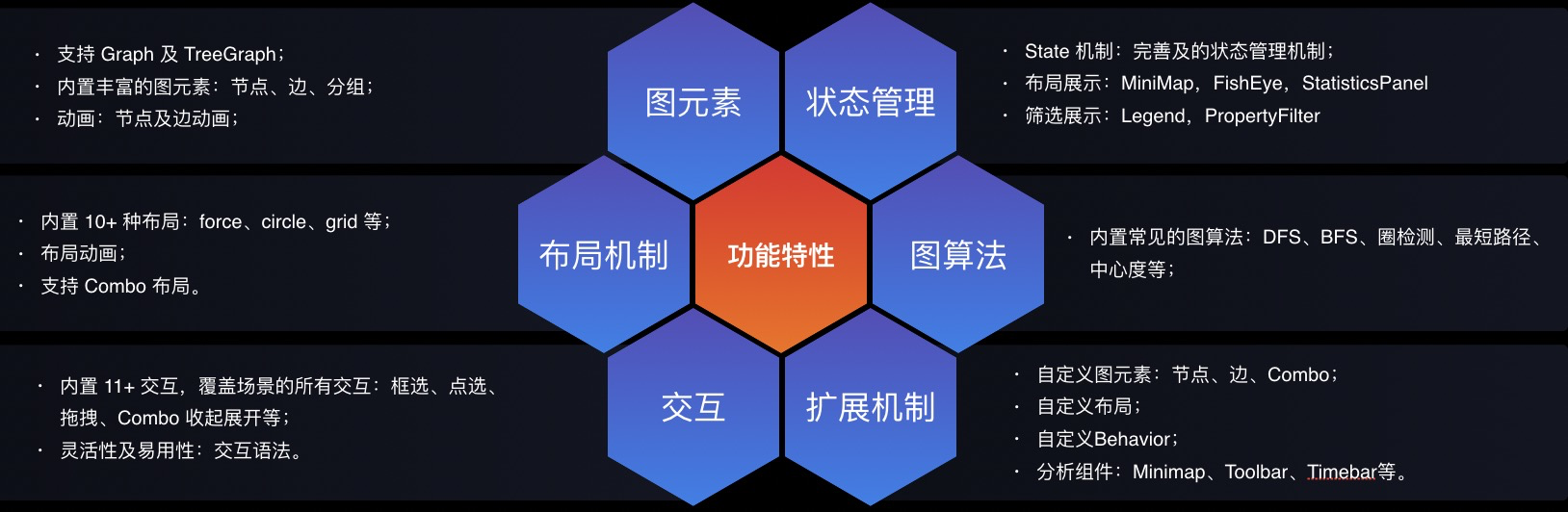

功能特性

应用场景

从图的业务场景来分，可以分为图展示、图分析和图编辑三个方向。

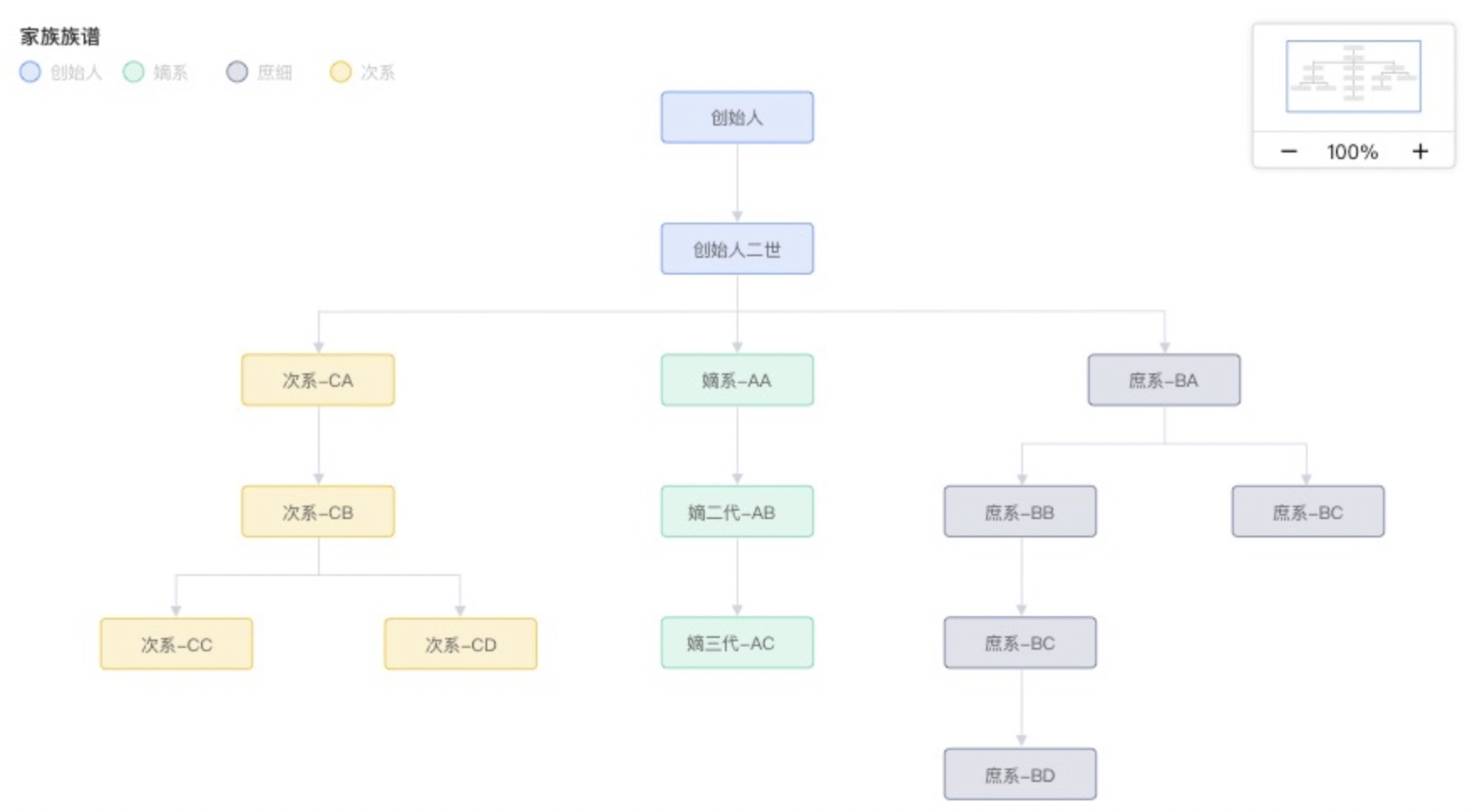

图展示

组织架构图、流程图、血缘图等侧重关系展示的业务。

图分析

G6 重点服务的业务领域。

知识图谱；
图平台：图数据库、图计算；
安全风控；
监管合规；
网络安全；
流量分析。

Graphin：https://github.com/antvis/Graphin > 视频来源于https://www.palantir.com/palantir-gotham/，如有侵权，请联系作者删除。

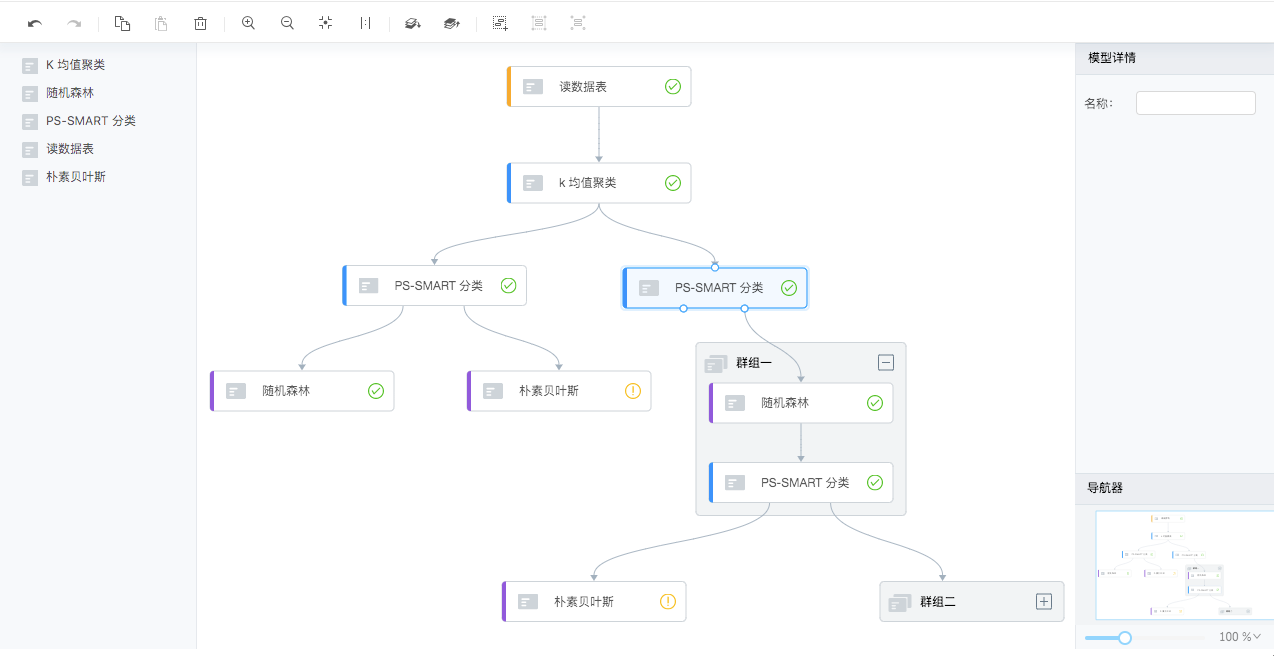

图编辑

数据建模；
ER 图、流程图、拓扑图的编辑；
重型的编辑工具，类似 processon、drawio：这类不是 G6 的规划范畴内。

基于 G6 的 GGEditor：https://ggeditor.com/examples/graph/mind
X6：https://github.com/antvis/x6

愿景和规划

愿景

图可视化领域的行业标杆。

统计图表领域的 Echarts；React UI 组件领域的 antd。

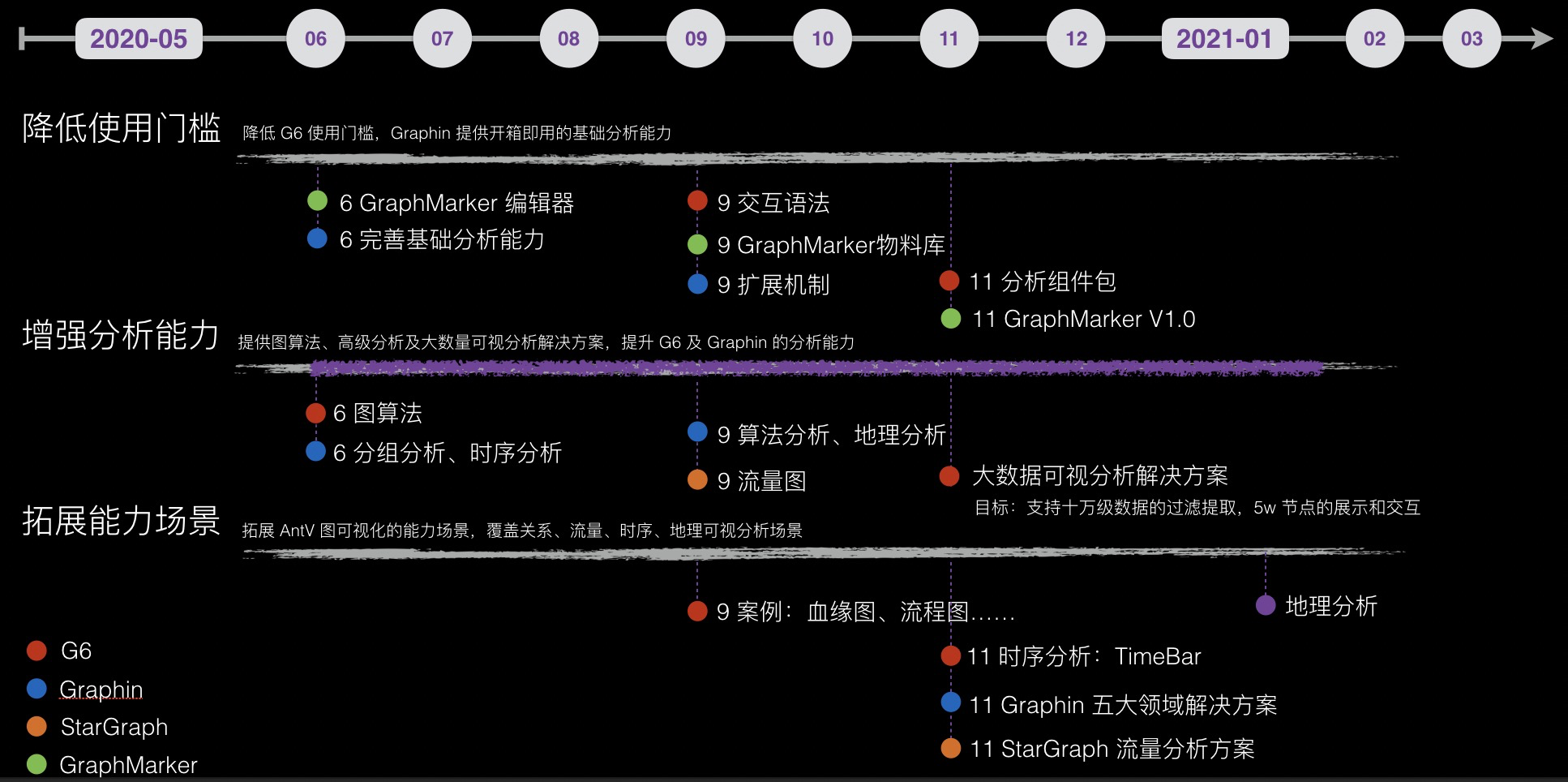

规划

里程碑

截至时间	内容	说明
2020-06-30	G6 3.6_	图算法	最短路径、中心度
		边优化	默认支持两点之间存在多边
			折线、贝塞尔曲线等和节点的连接位置：能够自动识别出最佳连接点
		包优化	webworker 布局从主包中拆分
	Graphin	基础分析	完善基础分析能力
		高级分析	分组分析
			时序分析
	GraphMaker	编辑器
		图元素
		布局
2020-09-30	G6 3.7_	交互语法 beta 版
		图算法	PageRank、最大/最小生成树
		交互优化	缩小到一定程度只显示 keyShape
			拖动时固定指定节点
			缩放时指定节点不跟随缩放
			缩放时候字体保持不变
			redo/undo
		箭头	内置 5+ 箭头样式
	Graphin	高级分析	算法分析
			地理空间分析
	GraphMarker	物料库
	StarGraph	流量图
		组件集
2020-11-22	G6 4.0	支持大数据量渲染及交互方案： - 裁剪； - 简化节点； - 过滤； - 合并。
