动画的思考

简介

做了几年的动画，一直对效果、扩展方式都不太满意，从以下角度重新梳理

• 动画的目的

• 动画的方式

• 不同阶段的动画

• 动画的场景


目的

用户使用可视化手段来了解数据，使用动画的目的是为了更容易的理解数据，主要体现在：

• 强调，吸引用户的关注力

• 保持一致性，变化前后让用户知道是同一个元素

• 时空变化，改变空间位置、观察时间变化

• 因果关系，体现行为和反馈


• 情感体验，好的动画令人身心舒适，操作自然，让用户对反馈的速度容忍度上升


  反效果

  但是这些目实现的不好，会带来相反的效果：

• 强调的元素太多，就让用户没有着重点，用户的同时只能关注 7 +- 2 (5-9) 的元素


• 如果一个图形的运动轨迹同另一个重合，中途消失，那么一致性就无法保证，带来误解

• 因果关系，动画设计的不好也会导致因果混乱

• 情感，糟糕的动画会一起心情烦躁


  原则

动画剧的启示

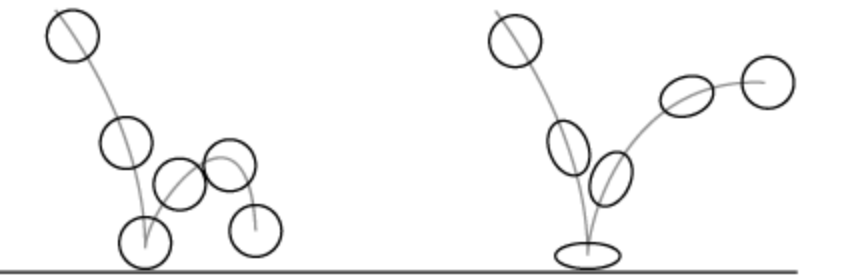

• squash-and-stretch,


下面两个动画，左侧图形始终不变，右侧初始大小，在加速度时变长，减速度时压扁，停止时回复正常

• exaggeration,


可视化中动画的通用规则

• anticipation,

• staging,
  • 将一个动画拆分成几个过程，每个时间段仅执行一个动画，例如将平移动画拆解成 x 轴方向移动和 y 轴方向移动

  • 保持动画中间状态的意义

• slow-in slow-out timing,
  • 吸引用户注意力

  • 不引起迷惑

• movement meaningful, necessary
  • 只做有意义，有含义的动画

• one action happens at a time.

• Congruence Principle

• Apprehension Principle


这里重点讲最后面两个原则：

• 一致性原则 Congruence Principle
  • 同样的行为要有同样的动画，例如：所有图表过滤时动画要一致

  • 语义要一致，相同的图形始终代表同一条数据。例如：点图动画、坐标轴刻度动画

  • 避免混淆，同样的动画作用于不同的场景，例如：由于时间变化引起的柱状图动画，不应该同仅仅是数据改变的柱状图动画产生混淆

• 易理解性原则 Apprehension Principle
  • 简单的分组动画，让用户意识到相同的元素执行相同的操作

  • 最小遮挡，动画时尽量避免出现遮挡

  • 最大预期，让动画容易预测，slow-in slow-out timing 是这个原则的一个实现

  • 简单的形变方式，研究证明人最容易理解的是平移和缩放

  • 复杂动画时，可以分阶段动画，每个阶段都是用简单动画 staging 原则

  • 动画执行时间不能过短，否则会不好理解，也不能过长，会失去吸引力


观看视频：https://youtu.be/vLk7mlAtEXI

可视化目的

仅考虑探索（Exploration）和 表达 (Presentation)，Explain 和 Emotion 暂时不考虑

data may have outliers. data is likely to move unpredictably.
Viewer controls interaction. | data is well known to the presenter.
data has been cleaned.
Viewer is passive. | | 过程 | analyze multiple dimensions at once.
change mappings many times.
look for trends and holes. | present fewer dimensions to make a point.
walk through dimensions clearly.
highlight critical points.
Group points together to show trends and motion. |

实现动画时需要考虑不同的可视化目的，探索的场景下需要考虑动画带来的干扰。有一些细节需要考虑：

• 兼容性，布局要同动画相兼容

• 坐标系，直角坐标系和极坐标系动画轨迹的差异

• 动画的含义，尽量少的元素做动画，而且是有意义的动画


方式

从可视化语法（视觉编码）和语义（对应的数据含义）上的变化来看，中我们可以将动画方式分为：

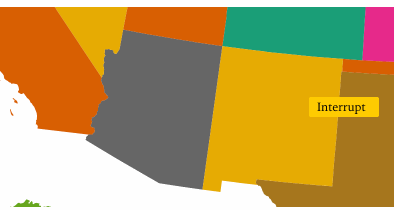

• 视角变化，缩放、移动导致的动画，不会改变数据

• 背景的范围变化，例如：坐标轴的范围变化、鱼眼效果
  • 背景范围变化时，坐标轴先变化，然后才是图形

• 过滤，经常会导致底片变化，本身不引起数据值、可视化编码变化需要考虑过滤和取消过滤两个场
  • 发生过滤时，被过滤掉的图形先消失，然后剩余的图形执行动画，填充满视图

  • 取消过滤时，先在图形周边出现空白，然后之前被过滤掉的图形出现

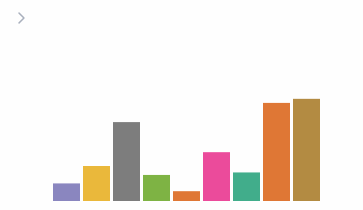

• 排序，数据值不发生变化，仅仅是顺序改变
  • 图形发生排序时，不要让所有的图形同时运动，会出现重叠

• 时序变化，数据集发生变化
  • 未变化的图形不做动画

  • 变化的图形做补间动画

  • 区分新增的图形动画和变化的

• 可视化编码变化，position,color,size,shape 等映射发生变化，比如点图改成柱状图等

• 改变数据：
  • 数据集定义发生改版，增加展示的字段、聚合、上钻、下取

  • 数据值发生改变


在 L7 中 视角变化归为相机动画，在 G 中只有整体画布的动画，平移、缩放、旋转等，图形变化可以继续细分为 群组动画和个体动画。

从编码方式看

• 可以直接将字段编码成动画，例如沿着时间轴播放、按照路径切换视图

• 也可以体现不同场景下的差异，通过改变图形的状态来实现


不同阶段的动画

在 G2、F2 中根据图表不同的阶段将动画划分为：

• 出场动画

• 更新动画

• 更新时新增节点动画

• 移除动画

• 交互时的反馈动画


不同动画目的和阶段的关系

不同阶段的动画可以实现不同的动画目的：

• 出场动画中需要对希望用户最关注的图形/视角进行动画，将用户的关注力引导到我们希望的位置

• 更新动画，主要是为了保持一致性，使得用户理解变化前后的一致性，当然变化的物体也会引起用户的关注

• 更新时新增节点，主要是起到强调的目的

• 移除动画，同样是强调的目的

• 交互时的反馈，使用户了解交互影响了那些元素，后果是什么，同样起到了强调的效果


空间变化往往是伴随某个时机出现的：

• 出场时关注到某个固定的位置

• 变化/移除时切换到变化的位置

• 交互时，跟随用户行为变化


数据往往会根据时间变化进行更新，更新、移除动画
一般来说图表的动画都与数据有关联，但是在用户交互时，一些反馈动画同数据无关，仅仅是表明出于激活（active，selected) 状态。

动画的场景

从是否影响数据来看可以将动画分为下面几个场景：

• 数据值发生改变

• 控制参数 meta 信息发生变化，例如图表宽高、数据范围、缩放、滑动等

• 数据顺序发生改变

• 同样的数据切换图表时，在不同图形之间切换


其他

动画的问题

• 性能问题

• 是否会带来误解

• 带来不适


• 动画的时间问题


  注意点：

• 不要在不同的单位内做动画


• 不要在不同的数据之间产生动画

• 多个图形同时做动画时，一般要保持一致，不要出现大量图形各自做不同的动画（除非是循环动画，不同的动画标识不同的状态）

• 太多图形同时做动画时，如果动画效果不一致，那么需要使用其他视觉元素突出有限几个图形，让用户的注意力更集中。

• 太多图形同时做动画时，有时候可以放弃动画，直接切换到下一帧，用户体验更好

• 在表示过程中，需要考虑动画的前进和后退

• 在执行探索任务时尽量不要使用动画，效率低下

• 需要权衡动画带来的认知负担和收益
