锚点详解

概述

本文档主要向大家介绍 G6 中锚点机制的原理和拓展，如有描述不清楚、有误的地方欢迎大家在 GitHub 上提 Issue 指正。或是直接 PR 修缮，根据您的贡献度，我们会视情况将您加入 AntV 共建者名录 :-)

定义

定义	解释	图解
锚点（Anchor）	用户设置可用于连接的点，从属于节点。
相交点（IntersectPoint）	以两节点中心，为端点的线和其中任意一个节点的相交盒的交点。
连接点（LinkPoint）	边和节点的连接点。

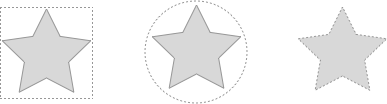

相交盒（IntersectBox）	用于计算交点和盒模型，从属于节点。
锚点平面（AnchorPlane）	用于设置锚点的坐标平面。

逼近策略

在没有设置锚点的情况下，相交点就是连接点。在有锚点的情况下，连接点一定是其中一个锚点，但选择什么锚点，则需要有一个逼近策略。

points 值未定义

• 步骤一：截取交点

• 步骤二：返回连接点

points 值为 array

• 步骤一：截取交点

• 步骤二：按角度将所有自定义锚点增序排序

• 步骤三：返回排序后的锚点集合

接口

锚点相关的接口。

自定义节点锚点

可以采用以下方式配置相交盒：

// 设置锚点
G6.registerNode('customNode', {
  intersectBox: 'circle', // 'circle', 'rect'
});

采用以下方式配置锚点：

// 直接传值
G6.registerNode('customNode', {
  anchor: [
    [0, 1, cfg],
    [0.5, 0.5, cfg]
  ],
});
// 回调函数
G6.registerNode('customNode', {
  anchor(item) {
    return [
      [0, 1, cfg],
      [0.5, 0.5, cfg]
    ];
  },
});

上述的 cfg 无实际影响，仅仅会在附加在 getAnchorPoints 输出的锚点里，便于标识锚点。

固定边的锚点连接

// 在边的数据模型里设置需要连接的锚点的索引，则会固定住边的连接锚点
{
  sourceAnchor: 1, // 锚点索引
  targetAnchor: 0, // 锚点索引
}

获取锚点的方法

// 获取锚点集合 (根据索引排序)
const anchorPoints = node.getAnchorPoints();
// 获取关于某点的连接点 (根据角度逼近排序)
const linkPoints = node.getLinkPoints();

示例

• 无设置锚点

  • 圆形相交盒

  • 矩形相交盒

• 有设置锚点

  • 自动逼近

  • 强制指定
