今天我们开始从零学习g6的源码，为什么学习源码呢，因为框架源码相比于业务代码，会有让我们体会到更多的架构设计方案。在关系可视化这一领域，理解并能实现G6，也是我们关系可视化工程能力的一部分。

在看源码之前，我们一定要带着问题来看。还记得我们《从零绘制关系图-1 Simple Graph》吗？我们用最直观最原始的方式实现了一个简单关系图。那么如果由小见大，把它做成一个框架，应该是什么样子的呢？

1.点和边的数据类型定义 ===> G6.Config
2.定义节点和边的位置，xy坐标 ===> G6.Layout
3.通过canvasAPI批量绘制节点和边 ===> G6.Render

以上是我们的猜想，那我们看着G6的源码，看它是如何在框架层面解决这些问题

1.熟悉版本演变历史与顶层API设计

默认你已经了解了[G6的基本用法](https://yuque.antfin-inc.com/antv/g6-3.0/uigdaf)。通过git的提交记录，你可以看到这一文件的演变路径。

TomHuangCN authored 2018/12/11 @ 20:41 Release 2.2.3
Elaine1234 authored 2018/12/17 @ 14:35 chore: sort out 3.0.0 dirs
也就是说G63.0版本是在2018年12月17号正式开始了代码工作，而它延续的版本是G6@2.2.3。它的一些API设计还是沿用了2.0版本，但是少了几个API。下图是3.0版本的顶层API设计

const Global = require('./global');
const G = require('@antv/g/lib');
const Shape = require('./shape');
const Behaviors = require('./behavior');
const G6 = {
  Graph: require('./graph/graph'),
  TreeGraph: require('./graph/tree-graph'),
  Util: require('./util/'),
  G,
  Global,
  Shape,
  registerNode: Shape.registerNode,
  registerEdge: Shape.registerEdge,
  registerBehavior: Behaviors.registerBehavior,
  version: Global.version,
  //对比2.0，少了如下几个API
  Layouts: require('./layouts/'),
  Plugins: {},
  Components: {},
  registerGroup: Shape.registerGroup,
  registerGuide: Shape.registerGuide,
  track(track) {
    Global.track = track;
  }
};
module.exports = G6;

之前 2.x 的问题是因为没空开发，一直在服务业务，业务就是，他们需要一个这个，我们就吭哧吭哧去帮忙实现了，最后一旦要迭代，要改版，我们不支持，这个业务就死了，我们不想重蹈覆辙，所以这次G6很简单 G6 3.0 重构的目的：> - 提供更简单、易用的接口

更好的性能
满足图分析需求

通过顶层的API设计，我们可以猜想出 G6的实例化方法应该是 Graph，未来随着业务的不同，可以扩展出

Graph：通用图可视化
TreeGraph：树图
AnalyzerGraph：分析图
…

G6的扩展性设计都在Register方法里

registerNode：自定义节点
registerEdge：自定义边
registerBehavior：自定义行为/事件
2.验证之前的想法，得到新的输入

通过顶层API，我们直接看src/graph/graph.js，看这个文件中能否得到我们之前的猜想验证答案

很快，我们找到了第一个答案 **1.点和边的数据类型定义 ===> G6.Config**,G6中不仅仅是点和边的数据类型存储，它还包含了很多很多用户配置，这些都在getDefaultCfg中。而多出来的配置，就是给我们新的输入，这些输入可能是我们通过简单的关系图绘制没考虑到的，比如缩放事件，动画等。

Class  Graph extends EventEmitter {
  getDefaultCfg() {
      return {
        nodes: [],
        edges: [],
        itemMap: {},
        minZoom：0.2
        ...
  }
  constructor(inputCfg) {
      super();
      //在G6中数据结构和用户配置 存放在_this._cfg中
      this._cfg = Util.deepMix(this.getDefaultCfg(), inputCfg);
      this._init();
    }
}

3.粗略梳理，看清脉络—-分析Graph类

graph.js 文件很长，大概有992行，一行行看下去肯定不明智。快速的梳理能让我们抓住核心，了解其设计想法。我在这里归纳总结表格下：

	功能点	方法名
图的生命周期	创建	init
	加载	data
	绘制	render
	更新	changeData
	清除	clear
	销毁	destroy
图的交互操作	通用事件	集成EventEmitter
	改变大小	changeSize
	调整视窗	fitView/focusItem
	缩放	zoom/zoomTo
	保存	save
	刷新	refreshPositions
图的元素操作	添加	add/addItem
	删除	remove
	更新	update/updateItem
	显示	showItem
	隐藏	hideItem
图的通用方法	查找节点/状态	findById/findAllByState
	查找元素	find//findAll
	导出图片	downloadImage
	查找内部配置	get/getZoom/getNodes getEdges/getCurrentMode
	注册	addBehaviors/removeBehaviors

4.通过debug，了解运行全过程

了解Graph.js后，我们就不能再肉眼看代码了（除非你经验很丰富）我们需要启动G6的DEMO，通过再源码中打断点，分析运行全过程

打开package.json文件，找到项目的编译入口，执行下面的命令，可以开启本地web-demo服务和源码编译的watch模式
```
npm run dev
```
我们打开 image-node 这个demo，看到G6官方写的demo

我们可以依次在Graph .js中的constructor，data，render 这三个方法处打断点。了解其启动的关键执行处

  const graph = new G6.Graph({
    container: 'mountNode',
    width: 1000,
    height: 600,
    modes: {
      default: ['drag-node','click-select']
    }
  });
  graph.data(data);
  graph.render();
  graph.on('node:click', e=> { console.log(e) })

emmm～这个时候，你需要泡一杯绿茶，边喝边调试，享受这个过程。
记住__随时在你的console中打印你需要验证的结果，源码分析最重要的就是带着问题去调试，带着猜想去验证。

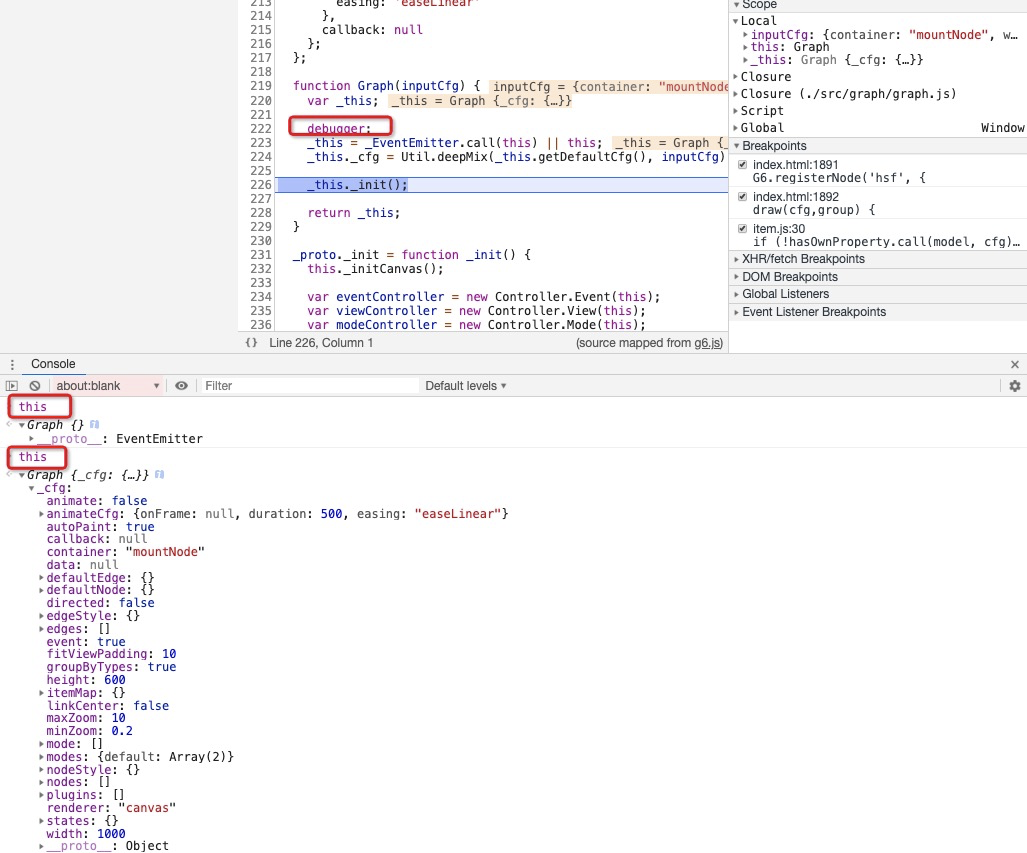

比如上图，我们知道Graph中的唯一属性是_cfg，下划线的命名方式大概是内部的属性，不想暴露给用户。
通过构造函数的执行，Graph实例this，有了_cfg的变化
renderer:”canvas”，看来默认的绘图方式是canvas
最大缩放是10，最小缩放是0.2
….还有很多猜想，不能急躁，喝口茶慢慢去验证

这个时候，断点来到了this._init()方法处，要不要进入就看你自己的选择，我们时间还很充裕，那就step into
```
_init() {
  this._initCanvas();
  const eventController = new Controller.Event(this);
  const viewController = new Controller.View(this);
  const modeController = new Controller.Mode(this);
  const itemController = new Controller.Item(this);
  const stateController = new Controller.State(this);
  this.set({
    eventController,
    viewController,
    modeController,
    itemController,
    stateController
  });
  this._initPlugins();
}
```
在这里，我们一眼就可以看出来，这个controller是用来做代码切分的 code splitting。把graph实例对象传入不同的控制器中，然后得到的不同控制器实例再设置到_cfg中。这样Graph内部想用到和事件相关的处理逻辑，就在
this._cfg.eventController中处理。既做到了代码分割，也满足了功能分割。很棒的操作

俗话说，一图胜千文，对于一个框架而言，梳理其执行过程，最佳的方法就是整理思维导图

G6源码阅读-part1-运行主流程 - 图2

5.运行全流程-初始化阶段Init

接下来我就按照顺序来看下整个初始化过程

initCanvas

本质是调用G的Canvas绘图方法，最终在将canvas实例挂载在_cfg属性上（可以通过console验证）

const canvas = new G.Canvas({
    containerDOM: container,
    width: this.get('width'),
    height: this.get('height'),
    renderer: this.get('renderer'),
    pixelRatio: this.get('pixelRatio')
  });
this.set('canvas', canvas);

InitGroup

伪代码：canvas.addGroup(“root”).addGroup(“Node/Edges”) 这个后续我们解释，用于递归绘制Group

InitControllers

无论是事件/模式/视图/状态/元素，都是在构造函数中将graph实例绑定到this上，便于后续的处理。对于EventController，多一步初始化events事件

const EVENTS = [
  'click',
  'mousedown',
  'mouseup',
  'dblclick',
  'contextmenu',
  'mouseenter',
  'mouseout',
  'mouseover',
  'mousemove',
  'mouseleave',
  'dragstart',
  'dragend',
  'drag',
  'dragenter',
  'dragleave',
  'drop'
];
_initEvents() {
    const self = this;
    const graph = self.graph;
    const canvas = graph.get('canvas');
     const canvasHandler = Util.wrapBehavior(self, '_onCanvasEvents');
    Util.each(EVENTS, event => {
      canvas.on(event, canvasHandler);
    });
  }

也就是说，所有的事件都绑定到canvas元素上。这个handler是onCanvasEvents。必然要在这个函数内部做事件代理，因为canvas上需要通过点击区域来判断是哪个元素触发了事件。这块可以参考MDN canvas Hit_regions

InitPlugins

通过代码，我们可以在知道plugin的使用方式是写在配置项里_cfg，因为self.get('plugins'),然后执行initPlugin方法，构造函数必然传入graph实例。

总结下，插件就是在外部提供一个核心运行实例供用户调用的机制

  _initPlugins() {
    const self = this;
    Util.each(self.get('plugins'), plugin => {
      if (!plugin.destroyed && plugin.initPlugin) {
        plugin.initPlugin(self);
      }
    });
  }

6.运行全流程—data与render

Graph.data()

将用户的数据，通过set方法，设置到this._cfg.data中

  /**
   * 设置视图初始化数据
   * @param {object} data 初始化数据
   */
  data(data) {
    debugger;
    this.set('data', data);
  }

Graph.render()

render() {
    const self = this;
    const data = this.get('data');
    this.clear();
    Util.each(data.nodes, node => {self.add(NODE, node)});
    Util.each(data.edges, edge => {self.add(EDGE, edge)});
    self.paint();
    self.emit('afterrender');
  }
 clear() {
    const canvas = this.get('canvas');
    canvas.clear();
    this._initGroups();
    this.set({ itemMap: {}, nodes: [], edges: [] });
    return this;
  }

Clear：1.先调用canvas的clear，清空画布。原因是Canvas画布每次绘制前都需要清空，你可以理解它是新叠加一层画布，如果不想要之前底下的那层，就需要清除掉，详见MDN 2.初始化group 3.清除清空目前 Graph 上的节点和边实例
遍历所有的点和边，分别执行，通过这里我们可以认识到，原始的数据data对于graph来讲就是model
```
this.get('itemController').addItem(type, model)
```
调用paint方法绘制
```
paint() {
  this.emit('beforepaint');
  this.get('canvas').draw();
  this.emit('afterpaint');
}
```
至此，我们就梳理出了Graph从启动到挂载数据，再到渲染的全流程。不过这里面有几个点我们或许很感兴趣
原始的数据nodes，edges 如何转化成Grpah的Node和Edge实例
绘图调用G.Canvas.draw，底层绘图库G究竟是怎么运行的
事件代理onCanvasEvents到底是如何处理的？
自定义节点的机制是什么？

不急，我们慢慢梳理，以上运行过程是我们的第一部分，总结的思维导图如下，大家可以参考理解 G6源码阅读-part1-运行主流程 - 图3
