G6源码阅读-Part2-Item与Shape

在part-1中我们重点讨论了G6启动的全流程。其实这个刚好就是graph文件所包含的内容，今天我们来讨论G6如何把用户的数据转化为节点实例，这里就涉及两个概念 Item 与 shape

• Item是宏观的，nodes数据转化为Node实例，edges数据转化为Edge实例
• shape是微观的，每个Node实例中包含多个shape图形，具体到在canvas层绘制的。

Item

Graph.addItem

通过part1的介绍，我们知道节点数据 通过addItem转化为G6的Item实例，核心代码如下

addItem(type, model) {
    return this.get('itemController').addItem(type, model);
}

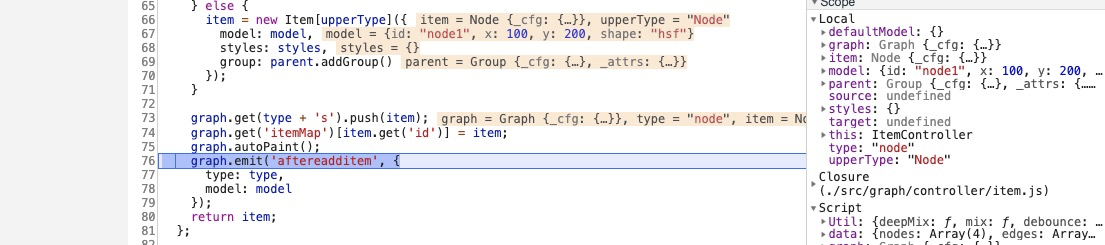

debug断点进入，发现它是将用户的数据node 作为model传入Node类中，同时将Node实例存储在itemMap中

PS:这块我是建议直接使用ES6的Map

这里有两个关键点

• Item.Node 这个类是如何实现的？
• 创建实例的参数 parent.addroup()做了什么事情？

按照代码的执行顺序，我们先看parent.addGroup()

parent.addGroup()

parent 是什么?

是在initGroup阶段，产生的nodeGroup。

 var parent = graph.get(type + 'Group') || graph.get('group');

nodeGroup 是什么？

是canvas.addGroup(“canvas-root”).addGroup(“canvas-node”)

 _initGroups() {
    const canvas = this.get('canvas');
    const id = this.get('canvas').get('el').id;
    const group = canvas.addGroup({
      id: id + '-root',
      className: Global.rootContainerClassName
    });
    if (this.get('groupByTypes')) {
      const edgeGroup = group.addGroup({
        id: id + '-edge',
        className: Global.edgeContainerClassName
      });
      const nodeGroup = group.addGroup({
        id: id + '-node',
        className: Global.nodeContainerClassName
      });
      this.set({ nodeGroup, edgeGroup });
    }
    this.set('group', group);
  }

canvas是什么？

canvs是由new G.canvas()实例化的对象

const canvas = new G.Canvas({
      containerDOM: container,
      width: this.get('width'),
      height: this.get('height'),
      renderer: this.get('renderer'),
      pixelRatio: this.get('pixelRatio')
    });

G.canvas是什么？

G是antv可视化体系的底层绘图引擎，canvas类是由Group继承而来的，Group类是由Element继承而来的，Util.extend 可以理解为ES6的extends继承，Util.augment可以理解为对原型链的merge扩展

const Canvas = function(cfg) {
  Canvas.superclass.constructor.call(this, cfg);
};
Util.extend(Canvas, Group);
Util.augment(Canvas, Event, {init() {}})
-------------------------------------------
Util.extend(Group, Element);

这样追究下去，得专门写一篇关于G的源码解读，我们就先忽略，找到我们的需要研究的第二个关键方法addGroup

addGroup是什么？

addGroup是Group类的一个方法，用于图组的分类，目的是产生一个新的group实例，同时将这个实例push到当前的group的children中，便于后续的递归绘图

// 简化后的核心代码
addGroup(param, cfg) {
    const canvas = this.get('canvas');
    rst = new Group();
    this.add(rst);
    return rst;
  },
  add(items) {
    const self = this;
    const children = self.get('children');
    children.push(item);
    return self;
  },

分析到这里，我们回过头再来看parent.addGroup()，它做的事情就是在第二层Group（id:canvas-node）上，将所有的nodes节点，挂载在第二层Group的children中。

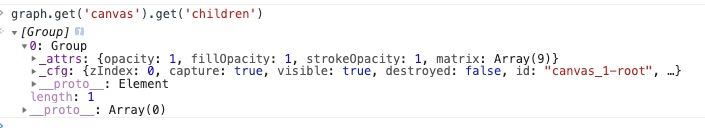

我们debug验证下：

• 第一层group是root

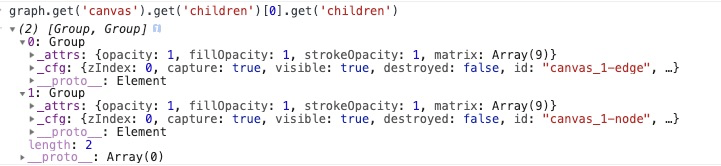

• 第二层group是node和edge两个大类

• 第三层group就是用户的nodes节点或者是边的数据

• 第四层是group是具体绘图的shape。也是G绘图的最小单元了，它的添加是通过addShape完成的

通过addGroup方法，我们可以将用户输入的节点数据转化为canvas的group，挂载在canvas的每层group的children中。这样后续我们使用canvas API就可以通过children，递归绘制图形

Item.Node()

constructor

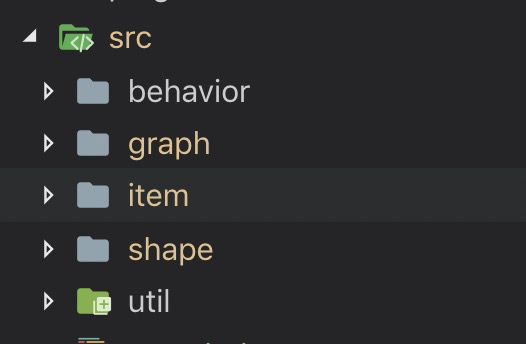

了解完参数group的由来，我们接下来将重点放在Node类本身的实现上。源码地址 src/item/node.js

class Node extends Item {}

我们在Node class中没有发现constructor函数，那这是ES6 class的一种简写，得先走一遍父类的constructor函数。通过查看父类Item的构造函数，我们发现

class Item {
  constructor(cfg) {
    const defaultCfg = {};
    this._cfg = Util.mix(defaultCfg, this.getDefaultCfg(), cfg);
    const group = cfg.group;
    group.set('item', this);
    let id = this.get('model').id;
    if (!id || id === '') {
      id = Util.uniqueId(this.get('type'));
    }
    this.set('id', id);
    group.set('id', id);
    this.init();
    this.draw();
  }

• 写法和Graph实例风格保持一致，所有的配置存在_cfg中
• group.set(‘item’, this);说明Item实例对象被存储在canvas的group的item（key值）下。这也就能解释为什么G6的事件，参数e中有item对象
• id 如果没有在model（数据）中设置，那么就会在内部生成一个uuid

  init /draw

  初始化是要得到ShapeFactory对象，type只有两种类型，node和edge。绘制就是拿到这个shapeFactory对象，调用其draw方法

init() {
    const shapeFactory = Shape.getFactory(this.get('type'));
    this.set('shapeFactory', shapeFactory);
  }
 _drawInner() {
    const self = this;
    const shapeFactory = self.get('shapeFactory');
    const model = self.get('model');
    self.updatePosition(model);
    const cfg = self.getShapeCfg(model);
    shapeFactory.draw(cfg.shape, cfg, group);
  }

估计大家看到这儿，头一次觉得晕乎乎，Shape是什么？shapeFactory是什么?

Shape

Shape初始化是一个空对象，它的核心方法有两个 registerFactory和 getFactory
**

registerFactory

注册Shape的工厂方法，比如用户想要注册”Node”，那么将在Shape这个对象上，添加一个Node类，这个类的基类是ShapeFactoryBase，同时产生registerNode方法，挂载在Shape对象上。

建议大家直接debug理解，因为它的注册方法不是genRegisterFactory，是通过一个函数，修改一个外部的对象，追加上注册方法，还用到了mixin，工厂方法。对于习惯了函数式编程和数据不可变的同学，可能会抓狂，感觉像goto语句，稍不留神就不知道跑到哪里去了，所以建议直接debug查看比较好。

• registerNode

  getFactory

  这个方法就是获得通过registerFactory注册的factoryType对象，比如NodeFactory和EdgeFactory

// 获得 ShapeFactory
Shape.getFactory = function(factoryType) {
  const self = this;
  factoryType = ucfirst(factoryType);
  return self[factoryType];
};

读到这里，我们需要回到item的init/draw阶段，init阶段拿到的是NodeFactory，draw阶段调用的是NodeFactory的draw方法

shape.draw是什么？

接上图，shape.draw 对于我们自定义节点，就是registerNode(‘my-node’,{draw:{} })中的draw方法。这个时候，我们将demo中的自定义节点减少，只保留“hsf” 这个自定义节点，核心思路是通过canvas中的group.addShape将用户自定义的shape存放在当前group的children下。

 G6.registerNode('hsf', {
    draw(cfg,group) {
      group.addShape('circle', {
        attrs: {
          x: 36,
          y: 40,
          r:55,
          stroke:'#71cd00',
          lineWidth: 5,
        }
      })
      return group
    }
  })

summary

思路梳理

• Item是宏观上的，定义了Node和Edge的数据结构
• Shape是微观上的，定义了每个Node实例下的每个Shape是如何组合和定义的

  用户把数据 {nodes,edges} 通过addItem方法灌入G6，nodes转化为Node实例，edges转化为Edge实例，也通过group.addGroup，分别加入nodeGroup的children和edgeGroup的children中。用户通过官方定义的节点或者自己定义的节点，在draw方法里调用group.addShape方法，将每个图形shape存储在所属group的children中。

类表如下

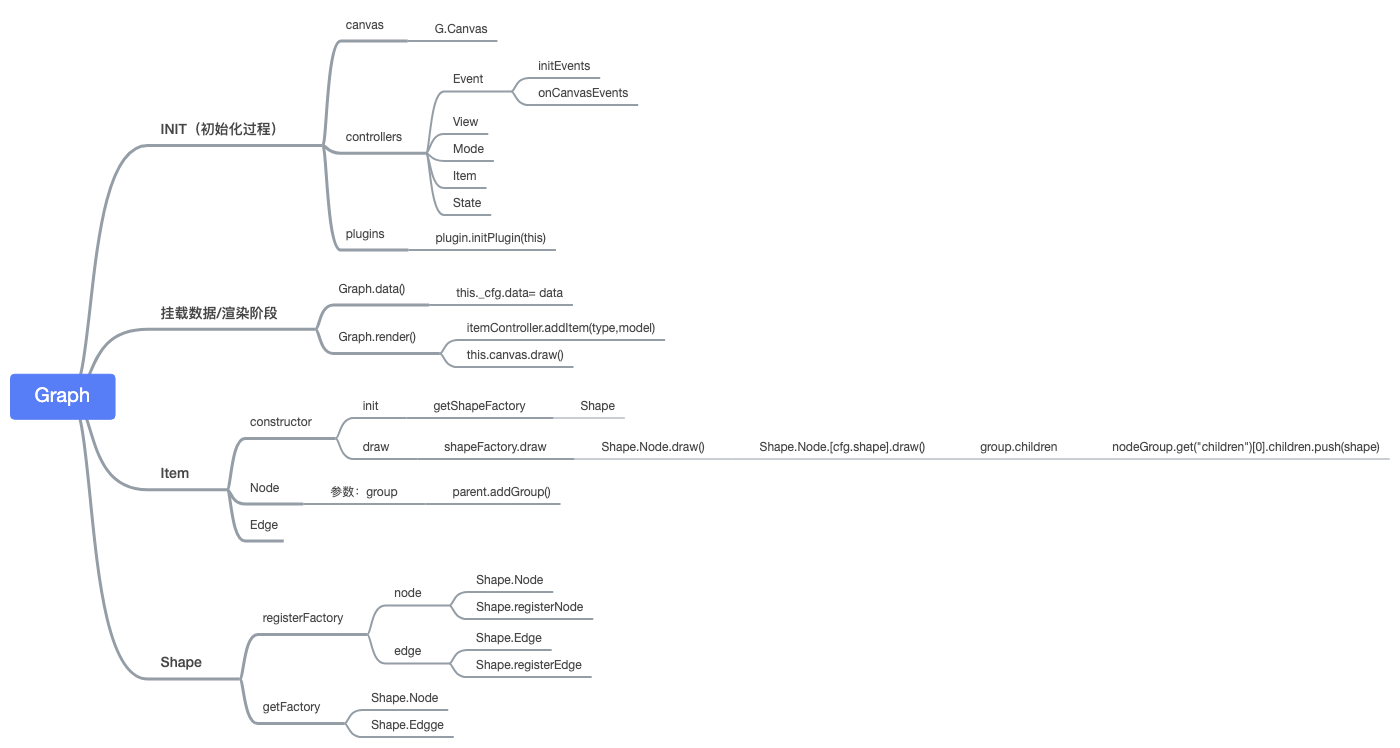

思维导图

后续

接下来，我们需要完成最后一步：G6.paint(),通过G6完成图的绘制，详见Part-3
