弹性布局允许子组件按照一定比例来分配父容器空间。弹性布局的概念在其它UI系统中也都存在，如H5中的弹性盒子布局，Android中的FlexboxLayout等。Flutter中的弹性布局主要通过Flex和Expanded来配合实现。

Flex

Flex组件可以沿着水平或垂直方向排列子组件，如果你知道主轴方向，使用Row或Column会方便一些，因为Row和Column都继承自Flex，参数基本相同，所以能使用Flex的地方基本上都可以使用Row或Column。Flex本身功能是很强大的，它也可以和Expanded组件配合实现弹性布局。定义如下：

  1. Flex({
  2.   Key key,
  3.   @required this.direction,    //弹性布局的方向, Row默认为水平方向，Column默认为垂直方向
  4.   this.mainAxisAlignment = MainAxisAlignment.start,
  5.   this.mainAxisSize = MainAxisSize.max,
  6.   this.crossAxisAlignment = CrossAxisAlignment.center,
  7.   this.textDirection,
  8.   this.verticalDirection = VerticalDirection.down,
  9.   this.textBaseline = TextBaseline.alphabetic,
  10.   this.clipBehavior = Clip.hardEdge,
  11.   List<Widget> children = const <Widget>[],
  12. })

Flex继承自MultiChildRenderObjectWidget，对应的RenderObject为RenderFlex，RenderFlex中实现了其布局算法。

  1. Flex(
  2.   direction: Axis.horizontal, //horizontal  vertical
  3.   mainAxisAlignment: MainAxisAlignment.center,
  4.   children: [
  5.     Text('你'),
  6.     Text('hello flutter'),
  7.   ],
  8. ),
  10. //等同于
  11. Row(
  12.   mainAxisAlignment: MainAxisAlignment.center,
  13.   children: [
  14.     Text('你'),
  15.     Text('hello flutter'),
  16.   ],
  17. ),

权重组件

  • Spacer 是通过 Expanded 实现的，Expanded继承自Flexible。
  • 填满剩余空间直接使用Expanded更方便。
  • Spacer 用于撑开 Row、Column、Flex 的子组件的空隙。

Flexible

Flexible 组件可以控制 Row、Column、Flex 的子控件占满父组件。定义：

  1. const Flexible({
  2.   Key key,
  3.   this.flex = 1,
  4.   this.fit = FlexFit.loose,
  5.   @required Widget child,
  6. }) : super(key: key, child: child);

示例1：Row 中有3个子组件，两边的宽是100，中间的占满剩余的空间


  1. Row(
  2.   children: [
  3.     Container(width: 100, height: 50, color: Colors.blue),
  4.     Flexible(child: Container(height: 50, color: Colors.red)),
  5.     Container(width: 100, height: 50, color: Colors.blue),
  6.   ],
  7. )

示例2：Row中有3个子组件，第一个占1/6，第二个占2/6，第三个占3/6

子组件占比 = 当前子控件 flex / 所有子组件 flex 之和。


  1. Row(
  2.   children: [
  3.     Flexible(flex: 1, child: Container(height: 50, color: Colors.blue)),
  4.     Flexible(flex: 2, child: Container(height: 50, color: Colors.red)),
  5.     Flexible(flex: 3, child: Container(height: 50, color: Colors.yellow)),
  6.   ],
  7. ),

Flexible中fit属性 表示填满剩余空间的方式

  • tight：必须（强制）填满剩余空间。
  • loose：尽可能大的填满剩余空间，但是可以不填满。

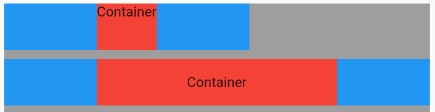

loose 详解

下面代码是在“示例1代码”的基础上：
给中间的红色Container添加了Text子控件，此时红色Container就不在充满空间；
再给Container添加对齐方式，此时又填满剩余空间。

是否还记得 Container 组件的大小是如何调整的吗？ Container 没设置child时，默认填满父组件； Container 设置了child，默认是适配子控件大小的，即其宽高由子元素决定。 Container 设置了child，又设置了对齐方式，默认填满父组件。

因此是否填满剩余空间取决于子组件是否需要填满父组件。


  1. Column(
  2.   children: [
  3.     Row(
  4.       children: [
  5.         Container(width: 100, height: 50, color: Colors.blue),
  6.         Flexible(child: Container(height: 50, color: Colors.red, child: Text('Container'))),
  7.         Container(width: 100, height: 50, color: Colors.blue),
  8.       ],
  9.     ),
  10.     SizedBox(height: 10),
  11.     Row(
  12.       children: [
  13.         Container(width: 100, height: 50, color: Colors.blue),
  14.         Flexible(
  15.           child: Container(
  16.             height: 50,
  17.             color: Colors.red,
  18.             alignment: Alignment.center,
  19.             child: Text('Container'),
  20.           ),
  21.         ),
  22.         Container(width: 100, height: 50, color: Colors.blue),
  23.       ],
  24.     ),
  25.   ],
  26. ),

Expanded

Expanded 继承字 Flexible，fit 参数固定为 FlexFit.tight，也就是说 Expanded 必须（强制）填满剩余空间。
可以按比例“扩伸” Row、Column和Flex子组件所占用的空间。

  1. class Expanded extends Flexible {
  2.   /// Creates a widget that expands a child of a [Row], [Column], or [Flex]
  3.   /// so that the child fills the available space along the flex widget's
  4.   /// main axis.
  5.   const Expanded({
  6.     Key key,
  7.     int flex = 1,
  8.     @required Widget child,
  9.   }) : super(key: key, flex: flex, fit: FlexFit.tight, child: child);
  10. }

flex参数为弹性系数，如果为0或null，则child是没有弹性的，即不会被扩伸占用的空间。如果大于0，所有的Expanded按照其flex的比例来分割主轴的全部空闲空间。

示例：

  1. Container(
  2.   padding: EdgeInsets.all(16),
  3.   color: Colors.grey,
  4.   child: Row(
  5.     children: [
  6.       // 占空闲空间的 1/3
  7.       Expanded(
  8.         flex: 1,    //主轴为水平反向，设置了flex大于0，则width无效
  9.         child: Container(height: 40, color: Colors.red),
  10.       ),
  12.       // 占空闲空间的 2/3
  13.       Expanded(
  14.         flex: 2,
  15.         child: Container(height: 20, color: Colors.green),
  16.       ),
  18.       // 固定空间
  19.       Container(width: 50, height: 30, color: Colors.blue),
  20.       Text('你好'),
  21.       Expanded(
  22.         flex: 0,
  23.         child: Container(width: 50, height: 30, color: Colors.yellow),
  24.       ),
  25.     ],
  26.   ),
  27. );

Spacer

Spacer 的功能是占用指定比例的空间，其本质也是 Expanded 的实现的，和Expanded的区别是：Expanded 可以设置子控件，而 Spacer 的子控件尺寸是0，因此Spacer适用于撑开 Row、Column、Flex 的子控件的空隙。源码：

  1. class Spacer extends StatelessWidget {
  2.   final int flex;
  4.   const Spacer({Key key, this.flex = 1})
  5.     : assert(flex != null),
  6.       assert(flex > 0),
  7.       super(key: key);
  9.   @override
  10.   Widget build(BuildContext context) {
  11.     return Expanded(
  12.       flex: flex,
  13.       child: const SizedBox.shrink(),
  14.     );
  15.   }
  16. }

示例：

  1. Row(
  2.   children: [
  3.     Container(width: 100, height: 50, color: Colors.blue),
  4.     Spacer(flex: 2),
  5.     Flexible(flex: 2, child: Container(height: 50, color: Colors.red)),
  6.     Spacer(),
  7.     Expanded(flex: 1, child: Container(height: 50, color: Colors.pink)),
  8.     Container(width: 100, height: 50, color: Colors.blue),
  9.   ],
  10. ),
