JHSDB 是 JDK 9 中才正式提供的，它与 jcmd 类似是一个集成式的多功能工具箱。JHSDB 是一款基于服务性代理（Serviceability Agent，SA）实现的进程外调试工具。

服务性代理是 HotSpot 虚拟机中一组用于映射 Java 虚拟机运行信息的、主要基于 Java 语言（含少量 JNI 代码）实现的 API 集合。服务性代理以 HotSpot 内部的数据结构为参照物进行设计，把这些 C++ 的数据抽象出 Java 模型对象，相当于 HotSpot 的 C++ 代码的一个镜像。通过服务性代理的 API，可以在一个独立的 Java 虚拟机的进程里分析其他 HotSpot 虚拟机的内部数据，或者从 HotSpot 虚拟机进程内存中 dump 出来的转储快照里还原出它的运行状态细节。

启动

1）程序执行后通过 jps 查询到测试程序的进程 ID，具体如下：

2）使用以下命令进入 JHSDB 的图形化模式，并附加进程

功能介绍

HSDB 启动后主界面如下：

HSDB 链接上一个 Java 进程后，出现的第一窗口界面列出了目标 JVM 的所有线程，选择一个 Java 线程后，该界面的左上角有几个操作图标，可以显示选定线程的信息：

1. 线程信息

1）检视线程（Inspect Thread）
该操作显示对象检视器窗口，给出线程对象的 VM 的中间表示。在 JIT 编译过程中，需要把 Java 字节码转换成自己的中间表示，然后做一些优化，最终生成机器码与相关元数据。对象检视器既能查看 Java 对象，又支持查看虚拟机内部的 C++ 结构体信息。如下图所示：

Inspector 为我们展示了对象头和指向对象元数据的指针，里面包括了 Java 类型的名字、继承关系、实现接口关系，字段信息、方法信息、运行时常量池的指针、内嵌的虚方法表（vtable）以及接口方法表（itable）等。

2）栈内存（Stack Memory）

3）栈调用路径（Stack Trace）
显示线程的栈调用路径信息，能看到方法名称和地址，点击还可以超链到方法的详细信息。

4）线程信息（Thread Information）

2. 工具栏

此外，在 Tools 栏中也提供了很多实用的工具，这些工具有些用在调试方面，有些能帮助定位问题。

2.1 Class Browser

利用类浏览器（Class Browser）能查看所有目标虚拟机中载入的类，也能把选中的类导出为类文件。在遇到没有对应源码，又需要分析问题的时候，可以利用这个类浏览器导出类文件来查看代码。另外，比如遇到 OOM 异常，有可能是载入了太多的类，可以利用这个工具分析有哪些不需要载入的类，也可以用来分析那些希望载入但却漏掉了的类。

2.2 Code Viewer

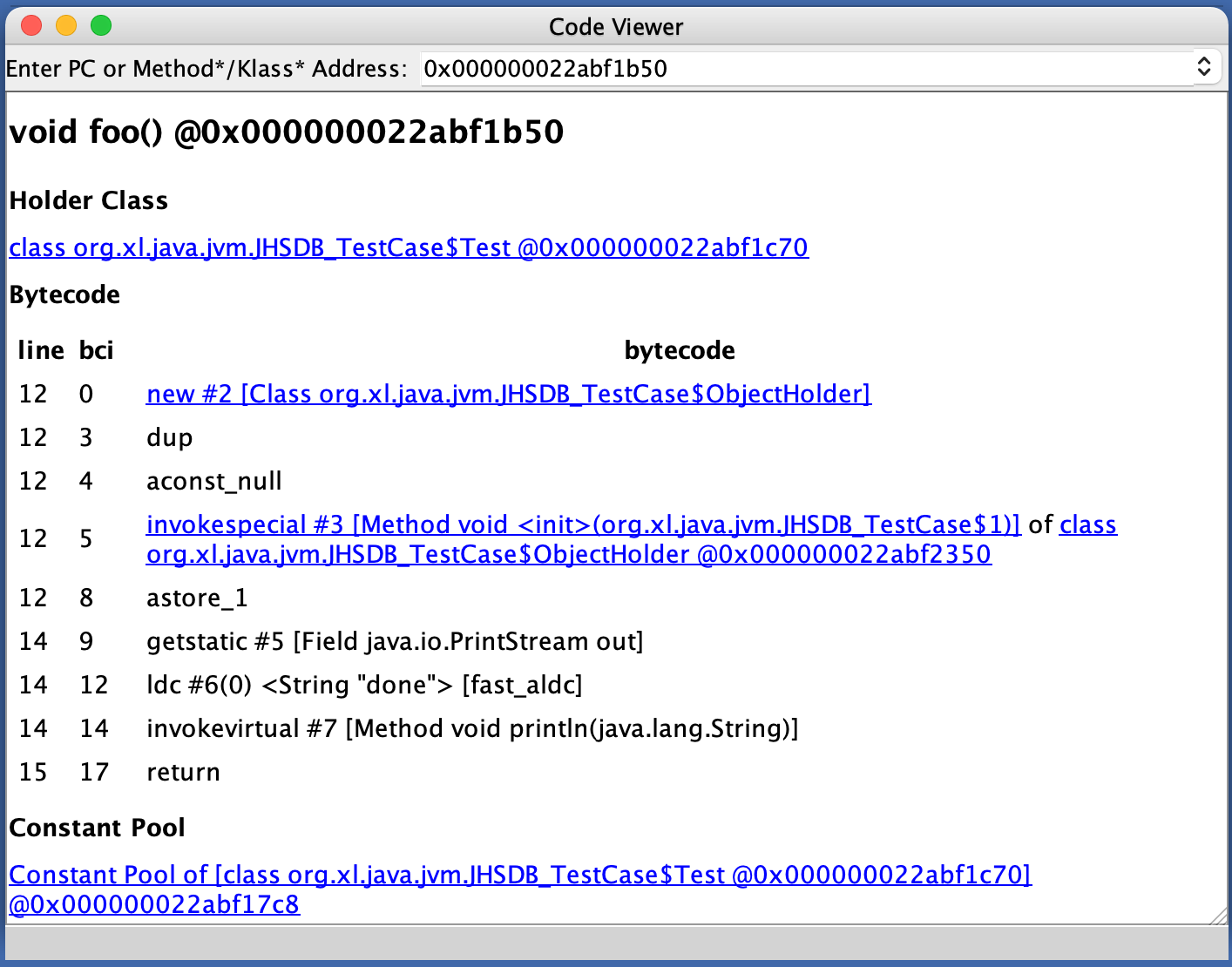

代码查看器能展示方法的字节码和 JIT 编译器编译过之后生成的机器码。该功能能快速定位与 JIT 编译有关的问题。我们常常在 Server 模式和 Client 模式下遇到意想不到的异常，有的甚至会导致虚拟机崩溃。通过查看解析后的编译码，可以分析出问题的根本原因。
截屏2021-11-16 下午1.46.39.png

2.3 Compute Reverse Ptrs

计算反向指针功能能够计算出从 GC 根能够到达的对象的引用路径，引用路径的存在是确保不会从 Java 堆中把对象清除掉。当计算完反向指针后，对象检视窗口中的反向指针字段就会显示这个对象的反向指针：
截屏2021-11-16 下午1.14.44.png

2.4 Deadlock Detection

死锁检测功能能够检测 Java 线程中的死锁，如 VM 的线程中存在 Java 层死锁，该工具会打印线程死锁的信息和他们等的锁。

2.5 Find Value In Heap

该工具会列出一个特定值在 Java 堆中的所有位置，比如你想找到某个对象在 Java 堆中所有被引用的地址。

地址指一个内存地址，代表一段内存空间，一般一个对象会有实际的一段内存空间
一个对象会在很多地方被引用，这些地方就称之为位置

这个功能非常有助于弄清楚 GC 相关的问题，比如在某些场景下，一些对象会被回收导致 GC 崩溃，并且虚拟机在尝试访问这些对象的内存地址时也会崩溃。通过间接跟踪该对象的引用指针，可以得到为什么对象未曾被 GC 标记为存活以至于提前回收的线索。

2.6 Heap Parameters

堆要素工具显式了 Java 堆中不同代的内存地址边界，该功能有助于找到特定的地址所在的堆范围：
截屏2021-11-16 下午1.47.27.png
由于 G1 没有物理上的分代概念，所以整个 Java 堆是一块内存。指定 -XX:+UseSerialGC 参数后再次查看：
截屏2021-11-16 下午1.59.07.png

2.7 Monitor Cache Dump

该功能能够 dump 对象监视器缓存，在处理分析并发和同步相关的问题时会非常有用。Object Monitor 是并发编程中处理线程互斥和等待的实现机制，Monitor 一般由锁（mutex）对象和条件变量构成。
截屏2021-11-16 下午1.36.52.png

2.8 Object Histogram

利用对象直方图工具，我们会看到当前堆内存中对象的直方图，常用于诊断内存泄露和 OOM 类问题。
截屏2021-11-16 下午1.04.35.png
该工具也能显示指定类的实例，通过选中一个 class 后单击右上角的搜索按钮：
截屏2021-11-16 下午1.05.15.png
选中任何一个实例，就能看到所有能到达对象的访问路径，以及该实例的 GC 状态、存活或者待回收等：
截屏2021-11-16 下午1.06.04.png
截屏2021-11-16 下午1.06.35.png
GC 利用 oopmap 标记所有位置的数据是否是指向 GC 堆的引用，上图说明该实例对象有 2 个引用，可以通过 2 个不同的路径到达数据位置。

使用示例

下面我们借助 JHSDB 来分析以下代码，并通过实验来回答一个简单问题：staticObj、instanceObj、localObj 这三个变量本身（而不是它们所指向的对象）存放在哪里？

/**
 * 由于JHSDB本身对压缩指针的支持存在很多缺陷，建议用64位系统的读者在实验时禁用压缩指针
 *
 * VM Args：-Xmx10m -XX:+UseSerialGC -XX:-UseCompressedOops
 */
public class JHSDB_TestCase {
    static class Test {
        static ObjectHolder staticObj = new ObjectHolder();
        ObjectHolder instanceObj = new ObjectHolder();
        void foo() {
            ObjectHolder localObj = new ObjectHolder();
            // 这里打断点，使得程序暂停下来，这样方便进行分析
            System.out.println("done");
        }
    }
    private static class ObjectHolder {}
    public static void main(String[] args) {
        Test test = new Test();
        test.foo();
    }
}

理论上 staticObj 随着 Test 的类型信息存放在方法区，instanceObj 随着 Test 的对象实例存放在 Java 堆中，而 localObj 则是存放在 foo() 方法栈帧的局部变量表中。下面我们通过 JHSDB 来验证这一点：

在代码中，运行至断点位置一共会创建三个 ObjectHolder 对象的实例，只要是对象实例必然会在 Java 堆中进行分配，那我们就先从这三个对象开始着手，把他们从 Java 堆中找出来。

因为启动时指定使用 Serial 收集器，所以通过 Tools->Heap Parameters，我们看到了典型的 Serial 的分代内存布局：新生代的 Eden、S1、S2 和老年代容量以及它们的虚拟内存地址起止范围。

通过区域的内存地址范围，打开 Windows->Console 窗口，使用 scanoops 命令在 Java 堆的新生代范围内查找 ObjectHolder 的实例（从 Eden 的起始地址到 To Survivor 结束地址）。

果然我们找到了三个实例的地址，且它们的地址都落到了 Eden 的范围之内，也顺带验证了一般情况下新对象在 Eden 中创建的分配规则。下面再使用 Tools->Inspector 确认下这三个地址中存放的对象：

由于我们的确没有在 ObjectHolder 上定义过任何字段，所以图中并没有看到任何实例字段数据。

接下来根据堆中对象实例地址找出引用它们的指针，打开 Windows->Console 窗口使用 revptrs 命令。

果然找到了一个引用该对象的地方，是在一个 JHSDB_TestCase 的 Test 内部类的实例里，并且给出了这个实例的地址，通过 Inspector 查看该对象实例，可以清楚看到这是一个 Test 类型的对象实例，并且有一个名为 instanceObj 的实例字段。

接下来我们查找第二个对象实例，从图中看到引用该对象的地方是一个 java.lang.Class 类型的对象实例，里面有一个名为 staticObj 的实例字段。

从《Java 虚拟机规范》所定义的概念模型来看，所有 Class 相关的信息都应该存放在方法区之中，但方法区该如何实现，在《Java 虚拟机规范》并未做出规定，这就成了一件允许不同虚拟机自己灵活把握的事情。JDK 7 及其以后版本的 HotSpot 虚拟机选择把静态变量与类型在 Java 语言一端的映射 Class 对象存放在一起，存储于堆中，从我们的实验中也明确验证了这一点。

但当我们采用相同方法查找第三个 ObjectHolder 实例时，使用 revptrs 命令返回了一个 null，看来 revptrs 命令并不支持查找栈上的指针引用。不过因为我们代码足够简洁，可以人工在 Java Thread 窗口中选中 main 线程后点击 Stack Memory 按钮来查看该线程的栈内存：

从图中可以看到，main 线程的栈内存中确实引用了一个来自新生代的 JHSDB_TestCase$ObjectHolder 对象。
