🌘3x08变形金刚外传：动态路由实现物理-逻辑互访

在上一篇分享中，我通过设置静态路由条目，实现了NSX-T演示环境中，逻辑网络与物理网络的三层互通。虽然静态路由没有动态路由协议的灵活性，但在一些情况下，静态路由却是首选的方案：

用户现网采用OSPF作为动态路由协议组网；由于NSX-T的逻辑路由只支持BGP，此时通过设置静态路由的方式，可以实现物理-逻辑网络的互通，并且无需改变现网架构。

在一些PoC项目中，只需要1-2条简单的静态路由，就可以实现物理-逻辑网络的互通，并且不会对现行网络产生不利的影响。

不过，在大型数据中心的复杂网络环境中，动态路由协议的优势就能得到很好的体现。在接下来的分享中，我将演示如何在NSX-T的逻辑路由组件上设置动态路由协议实现物理-逻辑网络的互通。

首先来看一下新的网络拓扑：

在Tier1级别，依旧由T1LR（T1DR）实现3-Tier-App逻辑网络的三层互通，包括10.0.10.0/24、10.0.20.0/24和10.0.30.0/24三个网络

T1LR和T0LR之间的Intra-Tier连接不变，暂时不会生成T1SR角色

T0LR（T0SR）上联地址更改为10.0.100.2/29，对端从原先的ADDC，更改为软路由器sa-vyos-01

图中的另一个上联地址为10.0.110.2/29，将会在下一个演示中用到，包括软路由器sa-vyos-02也不会在本演示中出现

T0SR与sa-vyos-01之间，将配置BGP动态路由协议，实现物理-逻辑网络互访

0x08：配置BGP动态路由-T0LR为Active-Standby部署模型+一个上联网络

=========================

这里，我要在明确两点：

今天的演示中，T0SR依旧采用Active-Standby架构

T0SR只有一根模拟的物理网络上联链路

言归正传，让我们开始今天的配置演示：

为了后续的配置实例，将标准交换机上的虚拟机端口组network-uplink更名为network-uplink-1

创建network-uplink-2的虚拟机端口组注：本实例中暂时不会用到这个虚拟机端口组

删除之前配置的默认静态路由

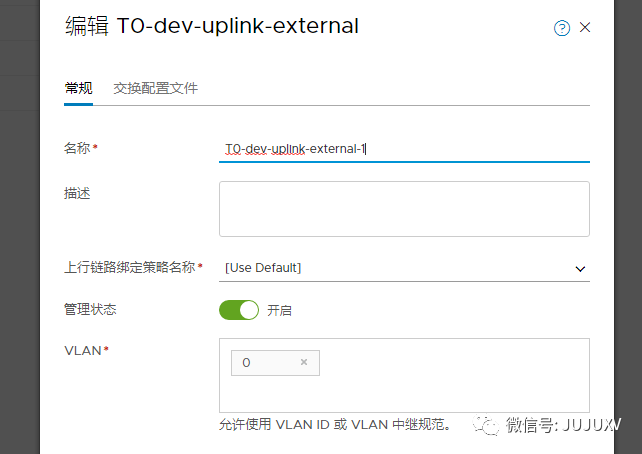

为了区分后续的实验，将T0-dev-uplink-external VLAN逻辑交换机更名为T0-dev-uplink-external-1

同时新建一个VLAN逻辑交换机，命名为T0-dev-uplink-external-2

编辑T0-LR_T1-T2的Uplink上联配置

更新上联接口地址为10.0.100.2/24

点击路由-BGP，为T0LR开启BGP动态路由协议

激活BGP协议，设置Local AS为65002

点击添加BGP邻居

添加10.0.100.1作为BGP邻居路由器，自治系统为65001

选择本地地址10.0.100.2所在的T0-dev-uplink-external-1作为上行链路

修改之前的静态路由重分发策略

勾选T0已连接和T1已连接，将逻辑网络的路由重分发给BGP邻居

在T0LR与上联路由器正常建立邻居关系后，可以通过在Edge节点命令行查看到邻居建立的信息

# get logical-router T0LR的UUID neighbor

可以看到，T0LR和上联10.0.100.1建立了邻居关系

在Edge节点和Hypervisor节点查看当前T0LR的路由表

# get logical-router T0LR的UUID

在上层路由器查看BGP动态路由协议学习到的路由表

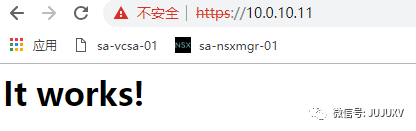

上层路由器与逻辑网络中的3-Tier-App实现三层通信

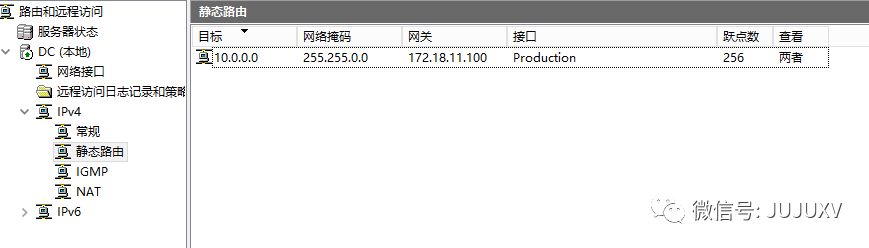

保持ADDC软路由器的静态路由不变

ADDC与3-Tier-App实现三层通信

可以看到，相比较NSX-V的动态路由设置，NSX-T的动态路由设置更加简化：

只需要在T0设置BGP相关参数，如自治系统和邻居管理，而不像NSX-V中需要在DLR和ESG上均设置动态路由协议的一些设置

对于网络地址转换和负载均衡相关的路由，可以通过配置文件的形式发布到BGP，配置更加简化和灵活（这点将在后面演示T1SR角色的时候得到验证）

在今天的演示中，我们的T0SR是Active-Standby模式，同时T0SR也只有一根上联链路。各位不妨思考一下：如果T0SR拥有两根上联链路，动态路由协议该如何设置？同时在Active-Standby模式下，只有一个Edge传输节点中的T0SR实例才是激活的，那么两根上联链路如何实现冗余呢？
