🚢0x16 一步步实现SDDC-vRNI加速实现安全微分段

实验摘要：

1>利用vRealize Network Insight配置业务安全微分段策略 [难度★★复杂度★★★]

2>利用vRealize Network Insight优化业务安全微分段策略 [难度★★复杂度★★★]

正文：

今天是本系列“一步步实现SDDC”现阶段的最后一篇分享，我将向各位演示如何使用vRealize Network Insight配置并优化NSX安全微分段策略。
在上一篇分享的最后，我配置了若干条分布式防火墙策略，实现了对3-Tier-App业务提供端到端的微分段保护。但是，在实际的生产环境中，经常会出现以下几种情况：

• 安全设备全新上架，由于安全管理员对业务系统数据流走向不了解，策略配置无从下手，最终一条”permit ip any any”草草了事；

• 病毒来袭，安全管理员本着“宁枉勿纵”的原则，一条”deny all”将正常的访问流量也一并阻挡

• 业务系统太多太杂，安全管理员工作量攀升，成为“亚历山大”

那么，在一个采用VMware SDDC解决方案的数据中心，对于安全策略的配置与优化，是否有办法可以提高安全防护的效率，降低管理员工作量，同时能对业务流量做到360°的可视化呢？

答案是肯定的，解决方案就是今天我想向各位介绍的VMware vRealize Network Insight。

主题：迷你SDDC环境搭建

任务34：利用vRealize Network Insight配置业务安全微分段策略

**
由于VMware vRealize Network Insight（后文简称vRNI）最小部署需要2台虚拟机分别承担Platform和Proxy角色，我的迷你SDDC环境内存不足，无法满足部署条件，因此今天的实验内容，将在另一套VMware SDDC演示环境中呈现。

vRNI是VMware收购Arkin后更名推出的一个产品；简单来说：

Network针对的是数据中心内的网络流量，其中当然也包括物理网络设备处理转发的部分；

Insight是一种对网络流量的洞察力，其含义包括业务拓扑描绘、应用识别和网络安全归纳等。

除了与NSX DC关系密切之外，vRNI与**VMware vRealize Suite中的vRealize Log Insight以及vRealize Operation共同使用，可以帮助IT管理员实现数据中心的智能运维与优化**。

不过，由于vRNI的部署与配置非常复杂；在今天的分享中，我将只演示vRNI+NSX的使用；关于vRNI的部署与配置，我计划在“一步步实现SDDC的后篇-vRealize ABO”中推出，届时也希望各位能继续支持晓冬的分享。

承载今天演示实验的平台是一套NSX cross DC演示环境：

包括2个vCenter和2个NSX for vSphere；

细心的朋友一定也发现了，vRNI可以对第三方的产品实现“网络洞察”，如Cisco UCSM

3-Tier-App相关的业务虚拟机分别是：

Web01：172.17.10.101/24

Web02：172.17.10.102/24

WebVIP：172.20.1.196/25；In-Line Edge

App01：172.17.20.101/24

App02：172.17.20.102/24

APPVIP：172.17.20.100/24；One-Arm Edge

DB01：172.17.30.101/24

闲话不再多说，开启正式演示：

在业务刚上线的时候，管理员尚未在NSX配置任何安全微分段

用户可以正常访问3-Tier-App业务

由于没有任何防火墙策略保护，APP应用和DB应用(虚拟机)也同样暴露给外部用户

访问vRNI，选择Plan Security并定义网络流量分析的区间

可以看到在vRNI自动分析后，左侧会以饼图的形式呈现所有的流量归类，右侧会以报表的形式呈现所有的流量统计

Keep Focus Web-Tier、App-Tier和DB-Tier三个逻辑交换机和其他相关网络流量归类
可以看到饼图已经自动描绘了数据流走向：
其中VLAN5和VLAN10分别是两个数据中心的网络；

合规的数据流走向是VIP(VLAN5 172.20.1.196)-Web->AppVIP(onearm edge)->App->DB；
以及其他非业务相关的流量，如管理流量、非法流量、服务器访问公网DNS等流量

查阅Web-Tier的流量统计信息，可以看到该逻辑交换机合计承载了2台虚拟机，分别是Web01和Web02

点击Recommended Firewall Rules，查看vRNI推荐的安全微分段规则

点击具体的某一条规则，可以看到该规则详细的描述；以及当前是否已经有安全微分段规则与之匹配

选择合理的规则，导出成CSV文件

重复上述步骤，完成App-Tier和DB-Tier的安全微分段推荐配置查阅和导出

• 管理员可以将导出的建议微分段进行整合


• 通过对建议的微分段进行归纳整理，总结出针对3-Tier-APP的分布式防火墙规则



  通过Web Client配置分布式防火墙规则
  注：由于NSX cross VC演示环境采用Universal Logical Switch作为部署3-Tier-App业务虚拟机的逻辑网络承载，因此Universal DFW的对象只能用IP地址段或者安全组



  可以看到Universal DFW规则会自动从Primary节点同步到Secondary节点



  下面来验证一下防火墙规则：
  业务访问并无影响

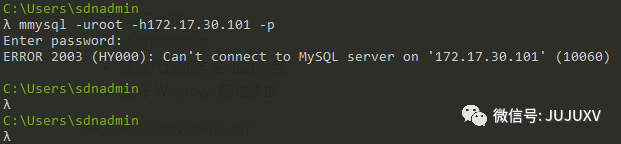

  外部网络无法再直接访问MYSQL数据库服务器

  外部网络无法再直接访问APP应用服务器



  通过上面的演示，各位可以看到：借助于vRNI，管理员可以对整个数据中心业务的拓扑明细和数据流走向(Network)有一个360°无死角的洞察力(Insight)；vRNI会非常智能地提出安全微分段配置建议，以加速业务安全加固，降低管理员工作量，提高运维效率。
  那么，vRNI的工作到此结束了么？再者；管理员基于vRNI建议的安全微分段目前看的确能加固业务安全，是否有进一步优化的空间呢？

主题：迷你SDDC环境搭建

任务35：利用vRealize Network Insight优化业务安全微分段策略

在回答上面2个疑问之前，我们先继续通过vRNI更加深入地了解3-Tier-App业务；

在完成分布式防火墙配置后，继续查看网络流量
可以看到App-Tier有自进自出的流量，这也是我们之前定义源为App-Tier，目的为App-Tier的一条安全微分段规则的理由；但是这条规则可能存在不合理

进入App-Tier这个通用逻辑交换机
可以看到这个交换机所有交互的服务，包括一个公网地址DNS服务，一个DB-Tier地址MYSQL服务和两个APP虚拟机的地址HTTP服务

查看详细的出入向流量，可以看到以下特征：

所有从Web->App流量，均为两台Web虚拟机访问App的VIP地址，即172.17.20.100
所有从App->App流量，均为App的VIP地址访问两台App虚拟机的地址
所有App->DB流量，均为两台App虚拟机访问DB虚拟机的地址

同时，由于分布式防火墙策略只允许App访问DB的MYSQL服务，其他所有入向目标为DB的流量全部被屏蔽；
管理员无法在合法的管理跳板机SSH访问数据库服务器执行配置更新

通过对应用3_Tier-App的流量检查，可以看到分布式防火墙一共阻挡了三类流量：
禁止了外部访问App服务器的HTTP服务流量（合规）

禁止了外部访问DB服务器的MYSQL服务流量（合规）
但也同时禁止了合法的管理跳板机(属于外部)访问DB服务器的SSH流量

因此，管理员在采纳vRNI基于智能流量分析给出的安全微分段规则配置后，可能存在需要优化的地方，因此借助于vRNI对网络的全面洞察力，进一步优化安全微分段规则的配置，提高规则合理性和针对性，让安全条目更清晰、更准确、更贴近业务实际。

管理员根据vRNI的流量统计，更新分布式防火墙规则
修改Web->AppVIP和AppVIP->App的规则；添加跳板机172.20.1.199访问所有应用虚拟机SSH的规则

在分布式防火墙规则生效后，可以看到用户虽然无法PING通数据库服务器，但是可以SSH访问实现管理

优化防火墙规则后，业务并没有受到影响

因此，vRNI+NSX加速安全微分段的实现至少包含了“评估“””“配置”与“优化”三个层次；之所以会出现几条不合理需要优化的安全微分段配置，是因为vRNI采用基于网络流量的智能分析，我的SDDC演示环境并没有大量的实际访问流量提供vRNI“评估”；除此以外，NSX Cloud支持与公有云对接，凭借vRNI+NSX Family，用户可以将业务延伸至公有云，实现混合云的蓝图。
至此，一步步实现SDDC(前篇)分享告一段落；一共35个实验演示，向各位展示了vSphere、vSAN和NSX三个SDDC基础架构层的安装与配置用例。在后面的分享中，我将不定期交叉推出两个新的系列：

vRealize ABO，一步步实现SDDC(后篇)，介绍vRealize Automation、vRealize Business for Cloud、vRealize Operation和vRealize Log Insight的安装部署与配置使用；同时也会一并分享vRealize Network Insight的相关演示实验；

变形金刚外传之NSX-T，以全新的NSX-T2.4版本为基础，演示构件一个跨vSphere与KVM的迷你数据中心环境。

希望能与各位关注技术的朋友，有更多的相互交流，我们共同学习，一起进步~
