🌔3x04变形金刚外传：实现跨VMware与KVM的逻辑交换

现在我们所说的NSX DC，早已不是之前那个狭义的、只面向VMware虚拟化的软件定义网络和安全产品。在市场上，依托专有硬件，配套软件实现SDN的产品也可称得上多家争鸣、各有千秋；而VMware NSX最与众不同的优势可归纳为：

NSX软件不受到底层硬件的限制，适用于ANY NETWORK或者说ANY TRANSPORT；

强大的分布式防火墙策略适用于任意虚拟化指标，提供全面的端到端安全防护

虽然VMware NSX有上述优势，不过在国内相当长的一段时间内，只有NSX for vSphere解决方案，只能适用于VMware ESXi作为服务器虚拟化平台的场景。虽然NSX-V能提供包括数据中心双活、灾备等功能，但无法兼容并包异构化的虚拟化平台或者公有云。

在今天的分享中，我将演示NSX-T如何打造一个跨VMware与KVM环境的二层逻辑网络，实现异构化虚拟化平台上运行的多台虚拟机之间的二层通信。

0x04-01：逻辑交换机实现二层通信

访问NSXMGR，在高级网络和安全-网络-交换页面，添加新的交换机

在Overlay传输区域，添加一个新的逻辑交换机T1-dev-web-tier

采用默认的交换配置文件定义

同样地，在VLAN传输区域，创建一个T1-dev-jump-extermal逻辑交换机（以后用，今天的分享暂时用不到）

重复上述操作，完成所有的逻辑交换机创建：T1-dev-web-tier、T1-dev-app-tier、T1-dev-db-tier和T1-dev-jump-external

与标准交换机或者分布式交换机上的虚拟机端口组不同，N-VDS上的虚拟机端口组无法被VC管理，图标显示也不相同

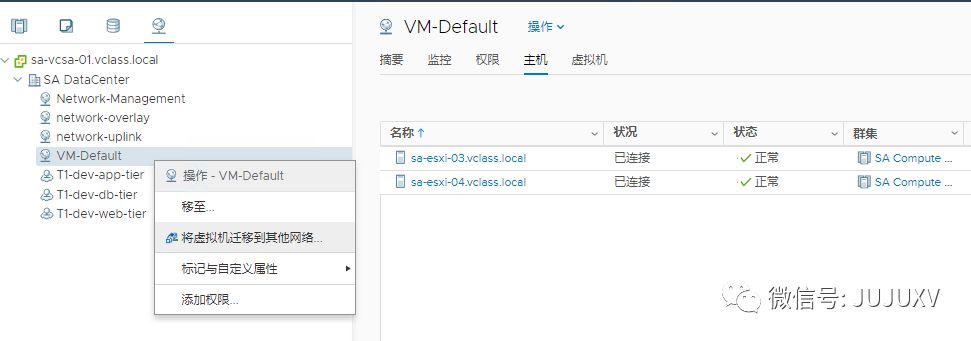

迁移虚拟机上联网络

选择将web-01a和web-02a迁移到T1-dev-web-tier逻辑交换机

选择将app-01a迁移到T1-dev-app-tier逻辑交换机

访问web-01a的命令行，测试与同样在VMware环境的web-03a二层连通性，可以看到连接到同一个逻辑交换机后，web-01a和web-03a已经互联

由于web-01a和app-01a并非处于相同的网络，在没有配置逻辑路由器的情况下，三层互访不连通

在逻辑交换机清单页面，根据逻辑端口的开放数量，可以了解连接到该逻辑交换机的虚拟机数量信息

在端口清单页面，可以查看到这些虚拟机的详细信息

对于KVM的虚拟机，访问KVM命令行，查看该虚拟机连接到openvswitch交换机的interfaceid# virsh list —all# virsh dumpxml VMNAME | grep -i interfaceid可以看到，该虚拟机的interfaceid是：0b3b294b-1116-4966-a3e2-3f214a073a36

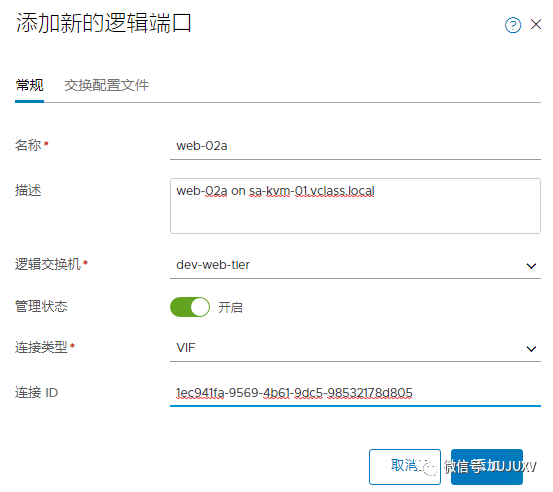

通过添加逻辑端口的方式，将KVM上的虚拟机连接到对应的逻辑交换机如：将web-02a连接到T1-dev-web-tier逻辑交换机

使用默认的交换配置文件

等待1分钟左右，在正常情况下，可以看到该虚拟机的管理状态和操作状态均为开启，说明已经连接到相应的逻辑交换机

在KVM主机上运行的web-02a底层，测试与vSphere主机上运行的web-01a和web-03a二层连通性可以看到连接到T1-dev-web-tier的三台异构平台的虚拟机已经实现了二层互通

重复上述步骤，将db-01a连接到T1-dev-db-tier逻辑交换机

在交换机清单页面，可以看到端口数量增加了对应的数量

可以看到，借助于NSX-T，位于不同虚拟化Hypervisor平台的三台Web虚拟机实现了二层互通：

Web-01a，10.0.10.11/24，位于ESXi虚拟化主机

Web-02a，10.0.10.12/24，位于KVM虚拟化主机

Web-03a，10.0.10.13/24，位于ESXi虚拟化主机

对于VMware环境，由于计算管理器vCenter可以实现对清单中所有对象的集中管理，因此将虚拟机连接到逻辑网络的操作相对KVM主机要简单许多。

此外，如果各位按照我的分享，尝试将KVM上的虚拟机连接到某一台逻辑交换机，在默认情况下，可能会遇到一个问题，即通过# virsh dumpxml 虚拟机名 | grep -i interface 无法显示任何虚拟机上联接口的ID信息。

在浏览VMware官方社区想找出这个问题的解决办法过程中，我也注意到这可能不是一个偶发现象，大家普遍都遇到过这个问题；现在我将解决办法分享给大家。

造成这个现象的原因，是管理员在KVM环境创建的虚拟机，默认情况下并没有连接到openvswitch；

在开启电源后，通过virsh dumpxml命令无法查看到该虚拟机的interfaceid，需要有一些特殊的操作，解决办法如下：

通过可视化界面，完成虚拟机操作系统的安装# virt-manager

完成虚拟机操作系统的安装，如安装VMware Photon OS

完成网络、iptables等网络设置

查看运行的虚拟机清单# virsh list —all

默认情况下，看不到虚拟机的interfaceid接口ID# virsh dumpxml 虚拟机 | grep -i interfaceid

通过命令，保存虚拟机配置文件到/home目录# virsh dumpxml 虚拟机 > 虚拟机.xml

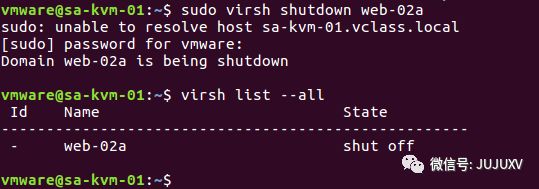

暂时关闭该虚拟机操作系统，并确认虚拟机已经正常关闭# virsh shutdown 虚拟机# virsh list —all

在对虚拟机配置文件做一个简单的备份后，编辑该虚拟机配置文件# cp 虚拟机.xml 虚拟机.xml.backup# vim 虚拟机.xml

完成编辑操作后，保存退出修改如下字段：< source bridge=’nsx-managed’/>

通过编辑后的虚拟机配置文件启动虚拟机# virsh create web-02a.xml

记录虚拟机的interfaceid# virsh dumpxml 虚拟机 | grep -i interfaceid

完成虚拟机关联逻辑交换机的配置

验证二层网络连通性

在NSX-V的场景中，逻辑网络的实现是借助于在Hypervisor内核中运行的vdl2模块实现的；在NSX-T的场景中，这一点没有任何变化。无论在ESXi，还是KVM主机内核中都运行着vdl2模块，实现了跨越不同虚拟化平台的逻辑网络二层连接。

可以想到的是，想要实现NSX-T的场景中，多个不同业务网络之间的三层互访，一定也要借助在Hypervisor内核中运行的vdrb模块实现。不过与NSX-V的场景大相径庭，NSX-T的逻辑路由更加灵活和复杂。在接下来的几篇分享中，我将演示如何实现一个最简单的数据中心逻辑网络拓扑，包括Tier-0和Tier-1两个不同的级别，Service Router和Distributed Router两个不同的角色，以及他们两两组合后实现的三层网络架构，敬请各位持续关注。
