Avi 部署使用指南(1)：快速部署

Avi 于 2019 年被 VMware 收购，2021 年从 21.x 版本开始支持多语言，可以用熟悉的中文界面来使用负载均衡器，下面奉上快速部署手册。

本文使用 21.1.3 版本，其他版本的部分界面可能和此版本有所差异。

本文目录如下：

Avi 部署资源需求

部署架构概述

在 vCenter 环境下部署并配置 Avi

创建一个应用

1. Avi 部署资源需求

以下部署资源需求均来自于 Avi Networks 官方网站，不同 Avi 版本需求可能有所差异，具体请查看：

https://avinetworks.com/docs/21.1/system-requirements-ecosystem/

https://avinetworks.com/docs/21.1/installing-avi-vantage-for-vmware-vcenter/

虚拟机资源需求

在 vSphere 环境下部署 Avi 时，需要如下资源：

一般在生产环境下需要部署三台 Avi Controller 组成集群，POC 环境可以只部署一台；

任何情况下都建议给 Avi Controller 搭配一台 Linux Server 做配置备份；

POC 时可以只部署两台 Avi SE 组成一个组；生产环境则建议部署多台组成集群（数量取决于性能需求及 License 数量）。

vSphere 版本

在部署 Avi 时有两个层面的版本需要考虑：

Avi Controller、SE 都会以虚拟机形式运行，虚拟硬件版本使用 11（vSphere 6.0），因此只能运行在 ESXi 6.x 及以上版本；

Avi Controller 和 vCenter 对接时对 vCenter 版本有要求：21.x 支持 6.x 及以上版本 vCenter。

IP 地址参考

2. Avi 架构概述

Avi 的整体架构在任何 Cloud 环境下均是一致的，包含：

控制层：Avi Controller，可以是 1 台或者 3 台虚拟机，负责提供 UI 和 API，所有负载均衡的配置均在 Controller 中进行配置，Controller 自动根据配置来创建/配置 Service Engine，另外 Controller 也可以通过 SE 来收集性能数据来做统一的展示和分析。

数据层：Avi Service Engine（服务引擎，下面可能会简称 SE ），通过 Controller 自动部署或者手动导入，负责为应用提供负载均衡服务。

3. 在 vCenter 环境下部署并配置 Avi

3.1 部署前准备

在部署前需要预先配置好 vSphere 基础环境，本文规划将 Avi 控制器放在管理集群，使用 10.10.53.x 网段；业务及 SE 放在业务集群，管理也使用 10.10.53.x 网段，VIP 使用 10.29.9.x 网段。

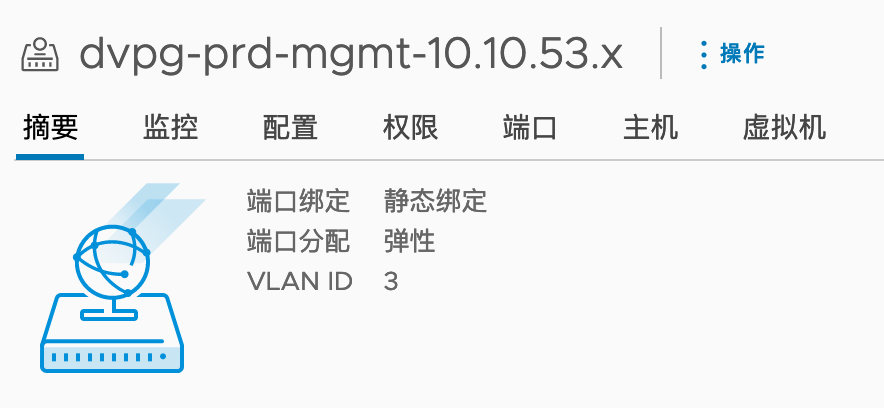

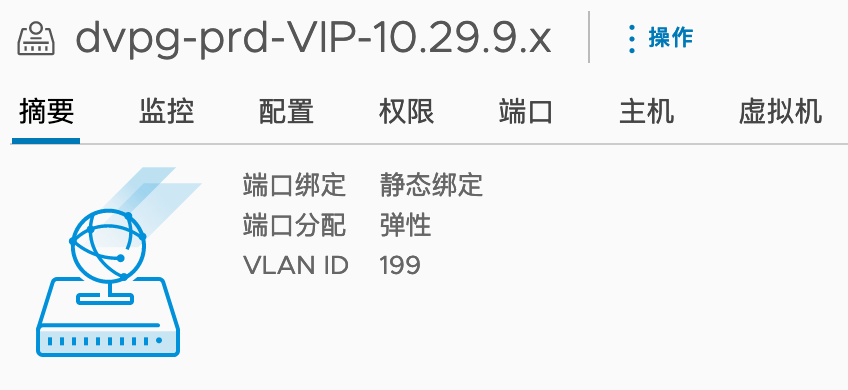

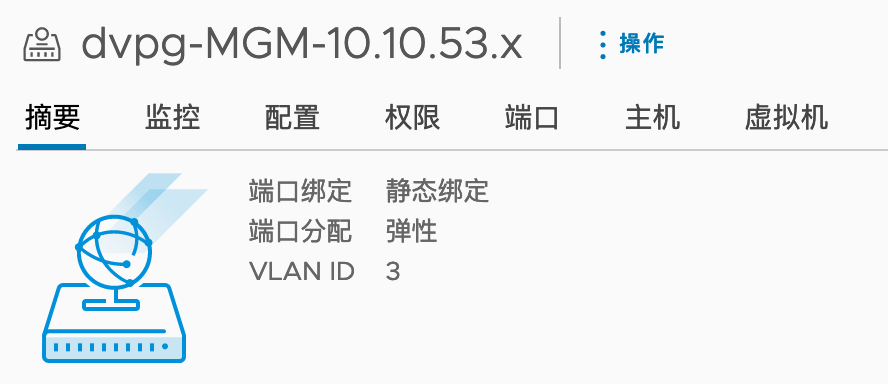

分别在管理集群的 vDS 和业务集群的 vDS 创建好端口组：

3.2 部署 Avi Controller

登录 vCenter，选中目标主机，右键点击“部署OVF模板”，选择 Avi Controller ova 文件，按照向导完成虚拟机的设置和部署。

选择 Controller OVA 文件，此文件和其他 VMware 产品一样，授权用户可以通过 my.vmware.com 下载到。

设置虚拟机名称：

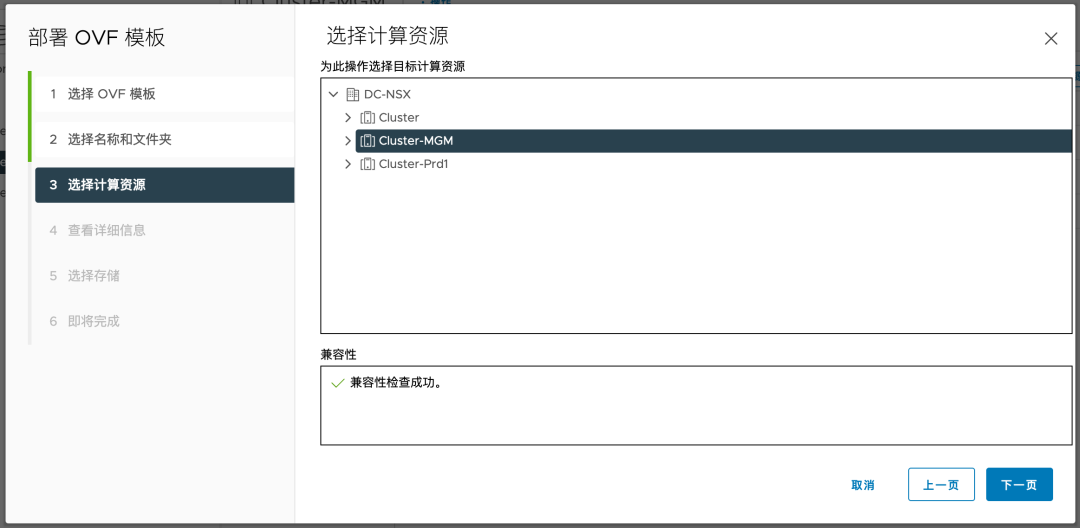

选择目标集群：

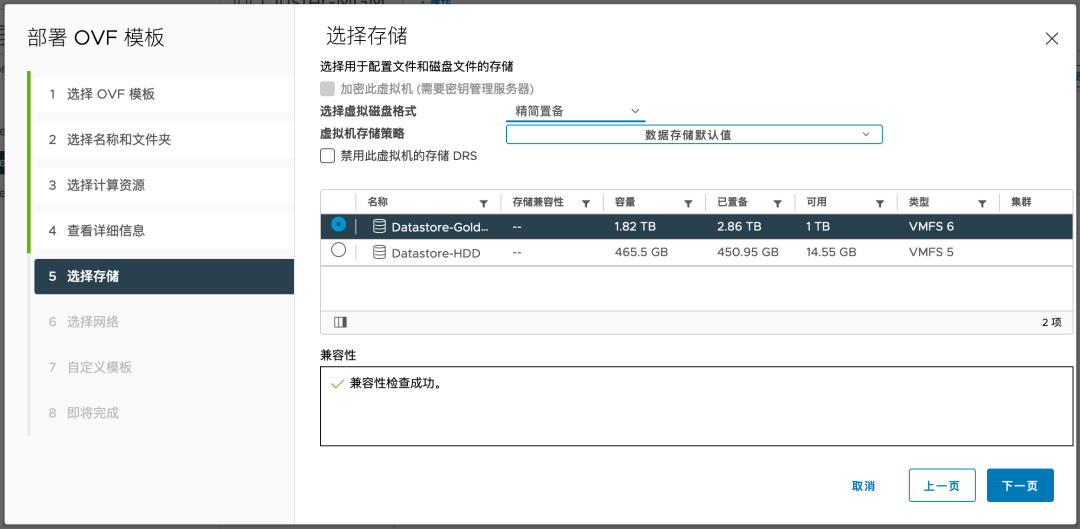

选择目标存储：

选择目标网络：

设置控制器网络信息：

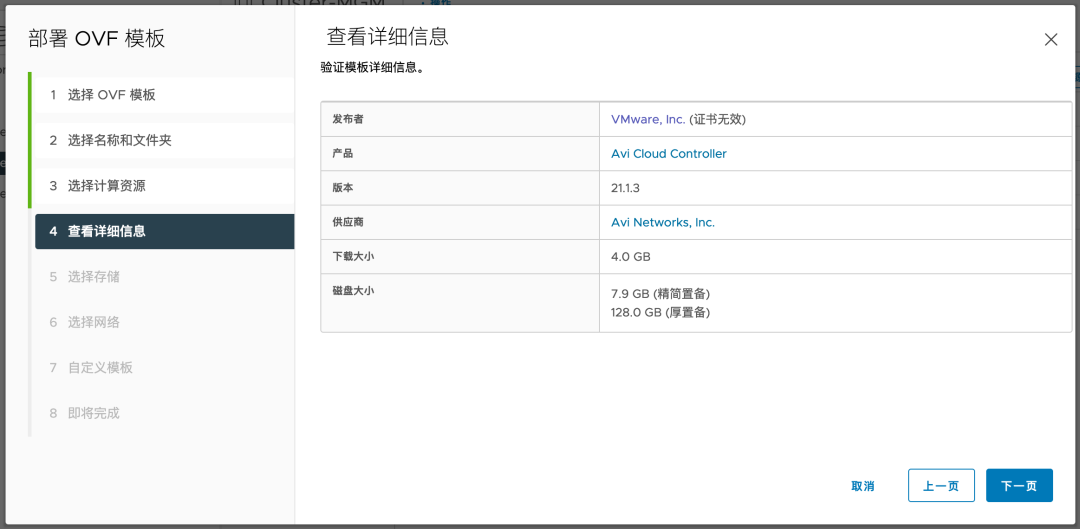

检查无误后点击完成：

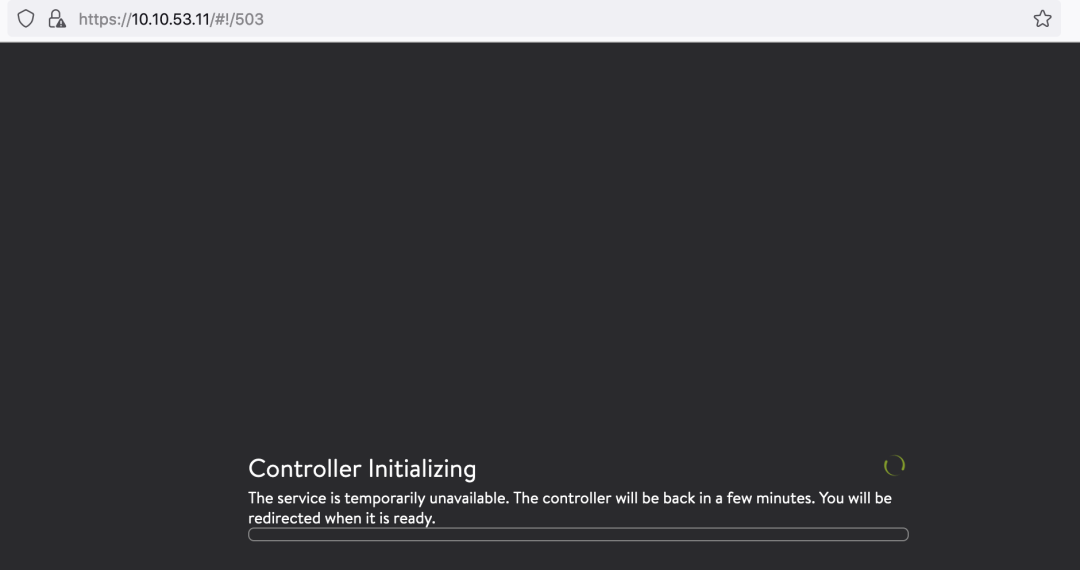

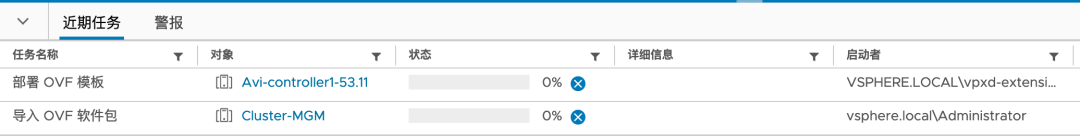

部署完成后开机，初次启动大约需要 5 分钟。

注意：如果要部署高可用集群，需要通过同样的方式部署三台 Avi Controller 节点，此处仅部署一台用于功能演示。

直接通过 IP 地址登录，会出现下列初始化向导，为 admin 配置密码：

设置 DNS 和 NTP：

如环境中无邮件系统，可以不配置邮箱：

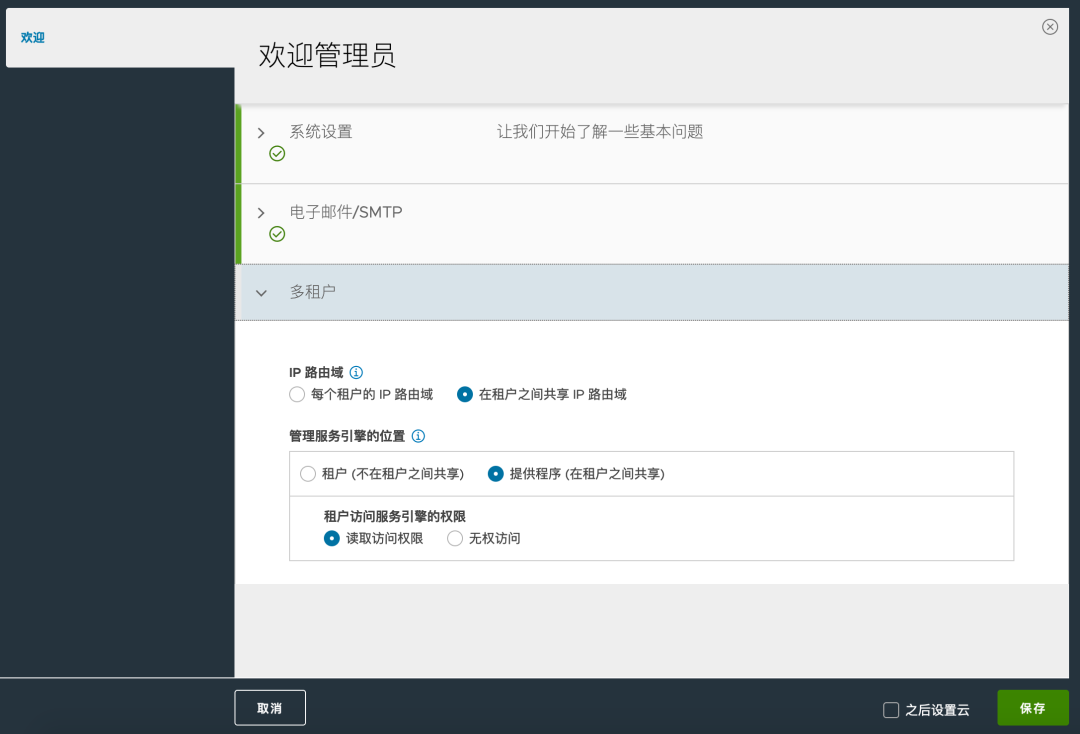

多租户配置建议保持默认，未来可以根据需求再次调整：

初始化完成后，会出现下面界面，至此 Avi Controller 部署完成。

3.3 设置语言

登陆到控制器之后，点击右上角的用户图标，点击 My Account，在 Display 中可以将语言调整为中文。

3.4 （可选）设置高可用集群

前置条件：初始化完第一台 Controller 节点，通过 ova 部署好另外两个节点，开机，但不进行初始化。

登陆第一台初始化完成的 Controller ，进入下列位置添加其他另外两个节点的 IP，配置完成后系统不会有任何提示，稍等片刻 Controller 会自动重启。

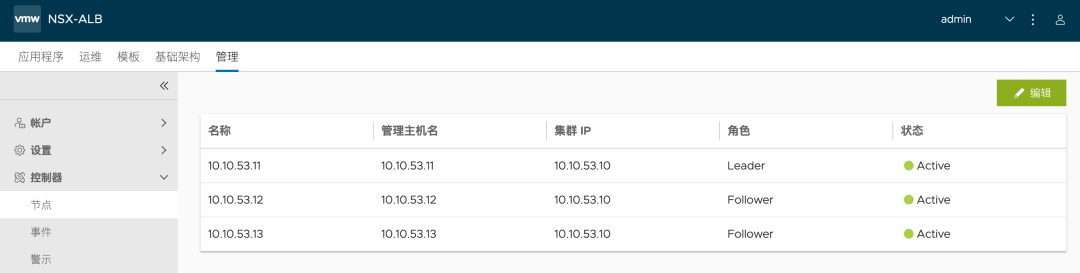

数分钟后，等待集群稳定后，可以看到下列状态：

3.5 设置备份

Avi 控制器支持定期将配置备份到本地或者远程 Linux 服务器中。配置方式如下：

点击“管理>系统>配置备份”：

设置备份密码短语（在控制器初始化时已经设置）、备份频率、备份保留个数等：

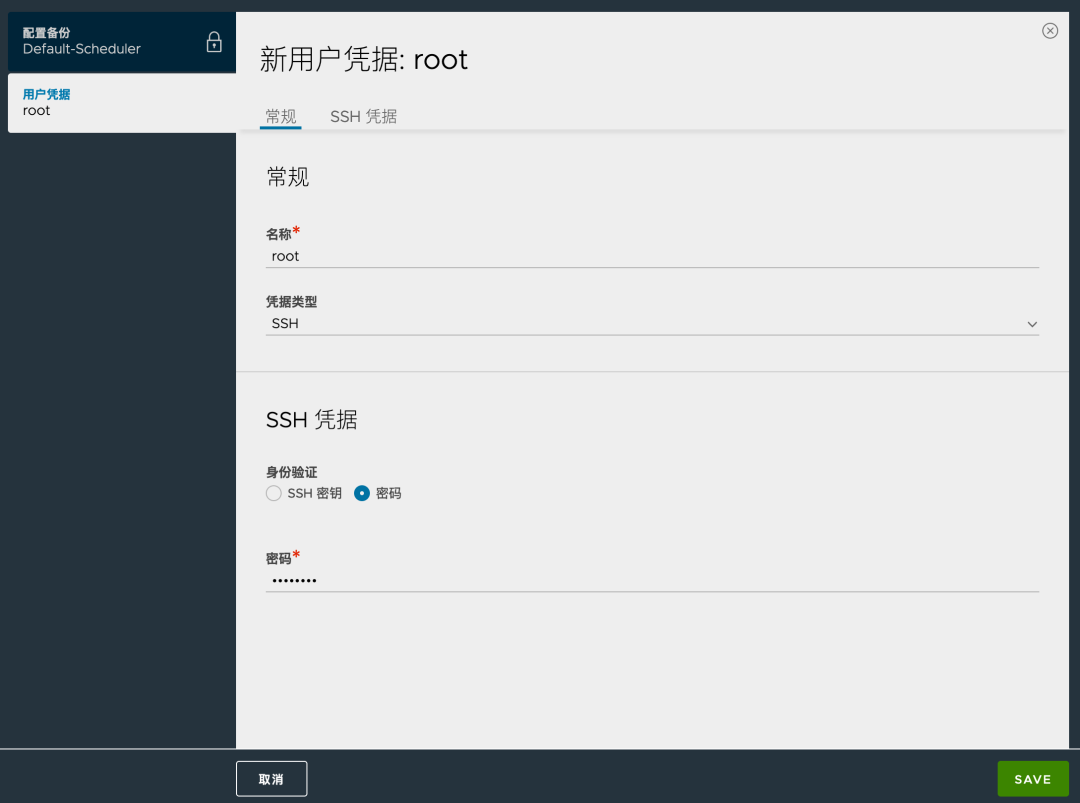

勾选“启用远程服务器备份”，将控制器配置信息备份到远程 Linux 服务器：

设置完成后界面如下：

3.6 设置 NTP

设置 NTP 服务器可以确保日志时间准确，方便排错。点击“管理>DNS/NTP”：

如果控制器不能联网，则删除默认的 NTP 服务器：

新增内网中的 NTP 服务器：

3.7 注册控制器

从 21.1.3 开始，默认 Avi Controller 使用云服务模式，需要联网注册方可使用，为了方便测试，可以降级使用。

具体配置方式如下：点击“管理>设置>许可”，点击许可字样右边的配置按钮。

修改许可模式为“企业版”：

3.8 vCenter 对接

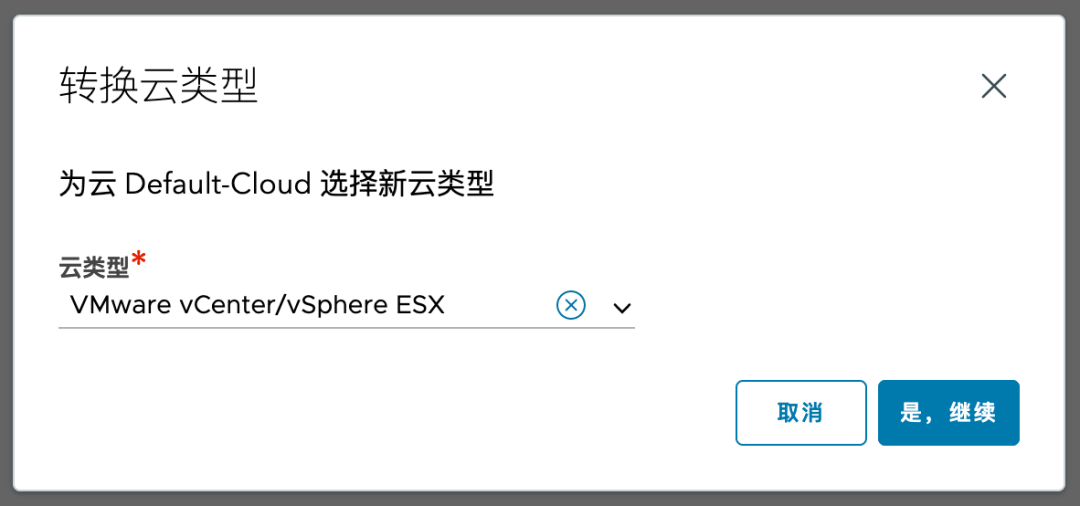

点击“基础架构>云”，编辑 Default-Cloud 或者新建一个 Cloud：

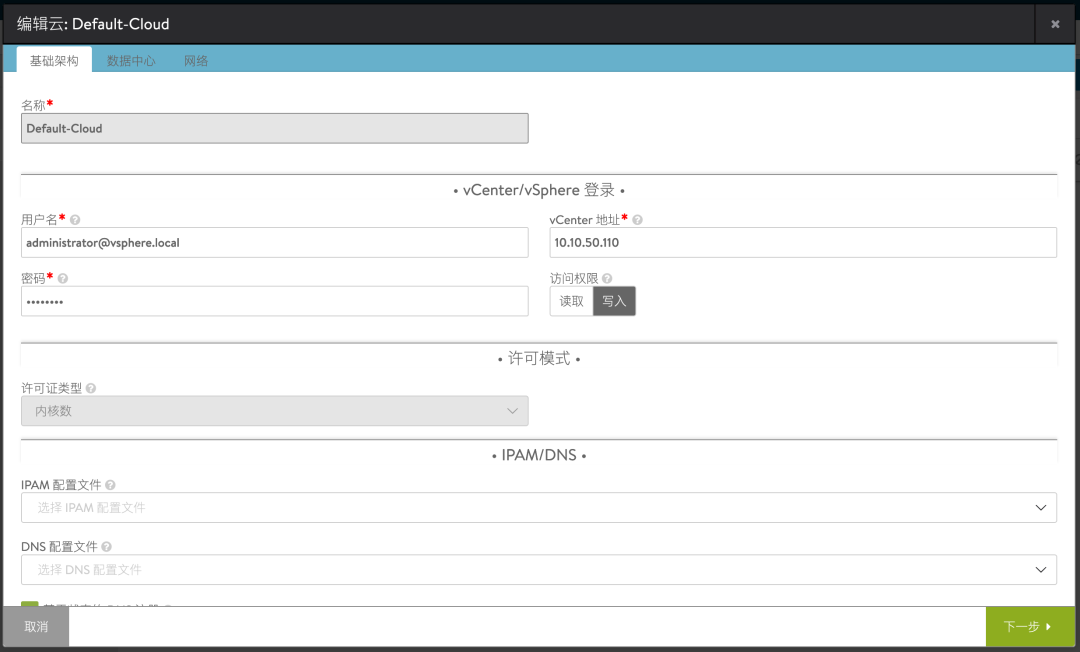

选择 vSphere 数据中心；地址分配方式不做调整，默认使用静态 IP 分配；勾选“首选静态路由，而非直连网络”。

设置 Service Engine 的管理网络和 IP 地址池。（注意：本文会将 SE 部署在生产集群中，因此此处需要指定业务集群中相应的端口组）

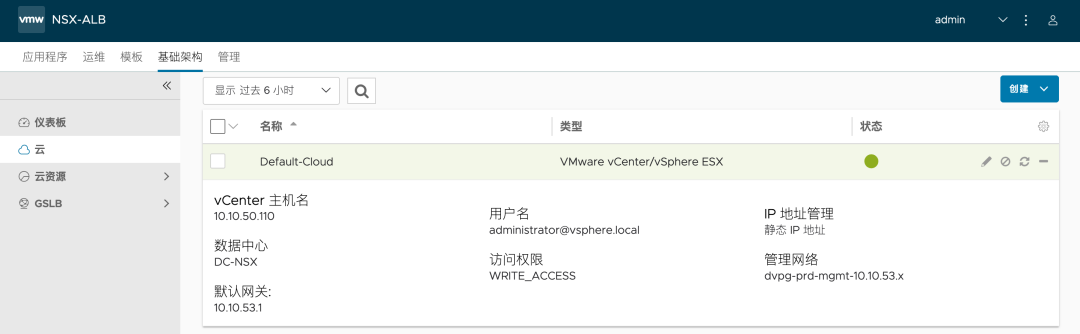

vCenter 对接配置完成：

之后在“基础架构>云资源>网络”中可以看到从 vCenter 自动获取的 vDS 端口组，同时系统自动为 SE 配置好了地址池：

3.9 VIP 网络配置

点击“基础架构>云资源>网络”，找到 VIP 网络的端口组，点击编辑：

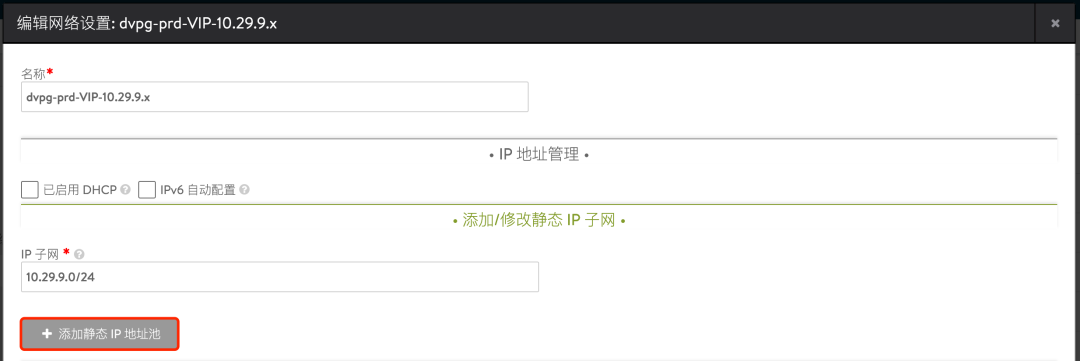

添加与该端口组相对应的网段信息：

为该网络添加地址池，这个池中的地址将同时供 SE 数据平面以及 VIP 使用。

网络配置完成：

点击“基础架构>云资源>路由”，为系统设置默认路由：

点击“模板>配置文件>IPAM/DNS 配置文件”，添加新的 IPAM 配置，用于自动为业务分配 VIP：

点击“基础架构>云”，编辑之前配置好的 Default Cloud，为其关联 IPAM 配置文件：

3.10 修改高可用模式为 A/A

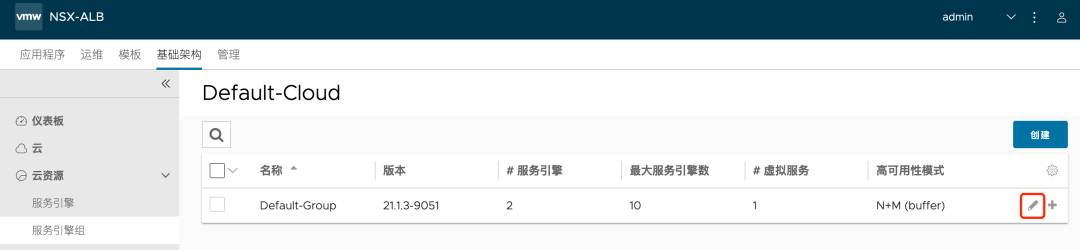

点击“基础架构>服务引擎组>Default Cloud”，编辑 Default-Group

修改高可用模式为“活动/活动”，建议将“每个服务引擎的虚拟服务数”调整为 100，根据 License 数量调整“最大服务引擎数”，其他选项可以按需调整。

4. 创建一个应用

应用及 Avi 相关的网络配置如下：

创建 Virtual Services

点击 “应用程序>仪表板>创建虚拟服务>基本设置”：

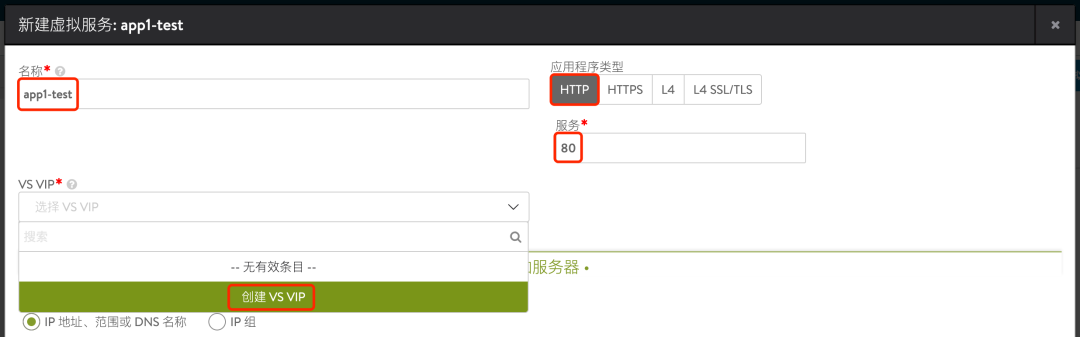

设置虚拟服务名称，设置应用程序类型选择 HTTP，端口为 80，添加 VS VIP：

在弹出的窗口中配置 VIP，此处借助之前配置的网络和 IPAM 自动分配：

接着添加后端服务器 IP：

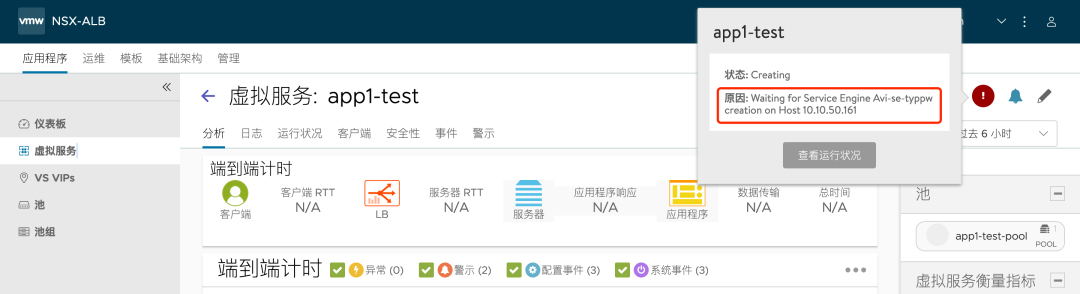

设置完成后自动跳到下列页面，可以看到服务健康状态为红色，点击后看到正在创建 Service Engine。

返回到 vCenter 中，也可以看到业务集群中出现了两台 Service Engine 虚拟机：

稍等片刻，虚拟服务状态会变为黄色或绿色，此时表示 Service 可以正常访问。在此界面中可以将鼠标悬浮在虚拟服务名称之上，即可看到虚拟服务的 IP 地址信息等：

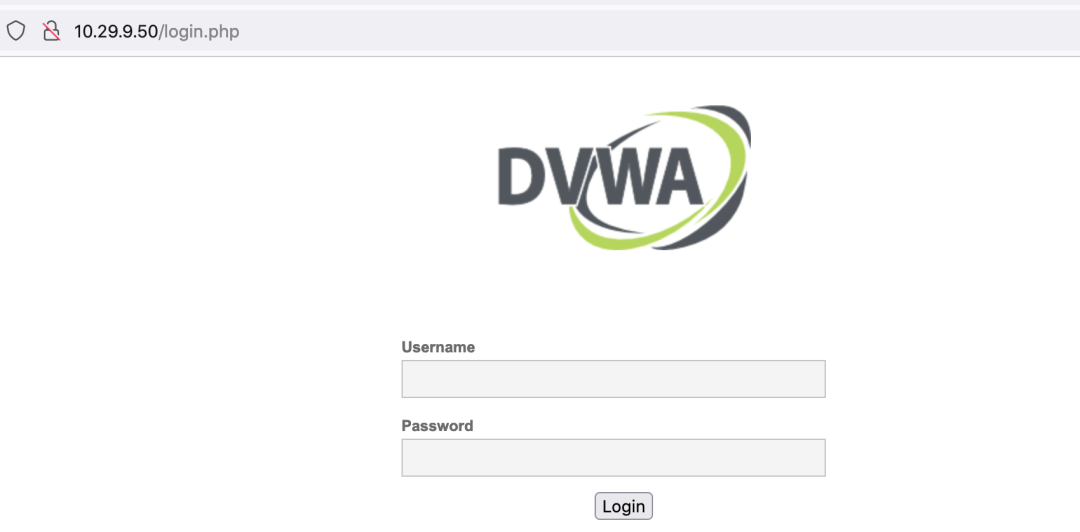

通过浏览器访问虚拟服务的 VIP，可以正常访问：

返回 Avi 界面，点开虚拟服务，可以看到应用的访问数据，包括完整路径的延迟信息，吞吐量、连接数、请求数、健康指数等。

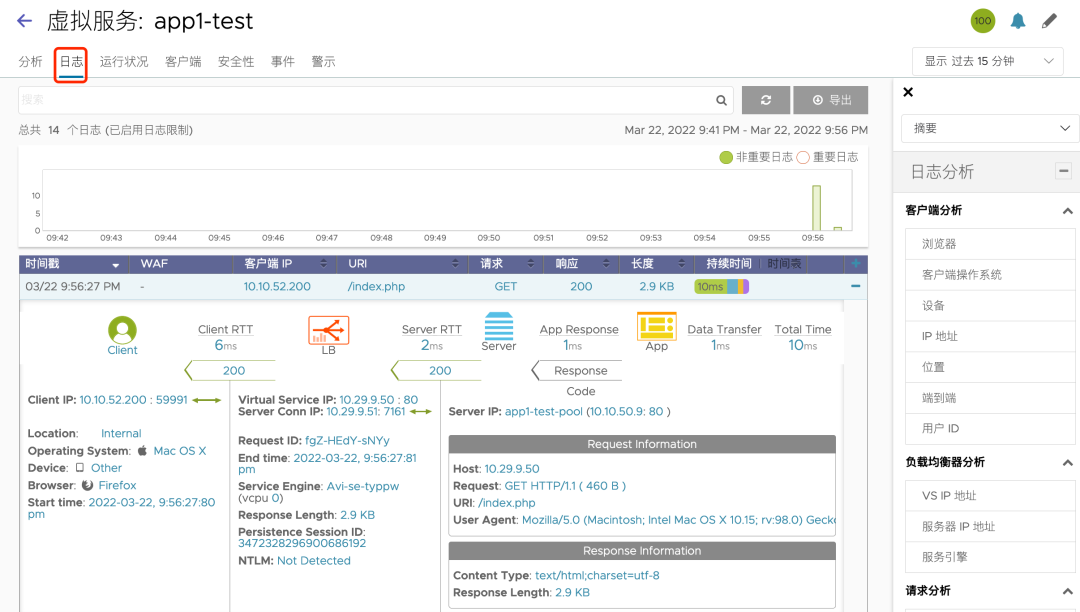

在日志菜单中，选择“非重要日志”也可以查看详细的服务访问情况。
