临近年末,工作量突然猛增,都没有时间更新公众号~今日得空,我们继续来聊聊NSX DC能为容器云原生做些什么。

上回说到,NSX DC与容器集成后,能为管理员带来显而易见的三大好处,分别是:

0x01.IPAM解决混乱无章的地址规划

0x02.TRACE FLOW帮助管理员快速定位网络故障

0x03.Pod细粒度的QoS支持

今天,我们来聊一聊NSX DC建置的云原生网络还能提供哪些强大的功能。



0x04.灵活便捷的负载均衡功能实现

在与一些企业IT交流的过程中,我发现大部分企业均采用外部专门的负载均衡器提供容器访问入口。在这种情况下,系统管理员需要面对以下几个问题:

外部负载均衡器难以实现东西向负载均衡的需求

容器入口(南北向负载均衡)很难做到自动化、灵活性的配置

我们知道,VMware NSX DC可提供网络功能虚拟化功能(后文称NFV),其中就包括了负载均衡器。那么,在采用NSX DC与容器集成的场景下,能否解决上述两个系统管理员的痛点呢?

先来看看东西向负载均衡的情况:

创建一个名为nsx-demo的命名空间、四个容器Pod和一个服务

apiVersion:v1

kind:Service

metadata:

name: nsx-demo

labels:

app: nsx-demo

spec:

ports:

- port: 80

selector:

app: nsx-demo

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图43



🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图44



🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图45

我们来查看一下该服务的群集IP

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图46

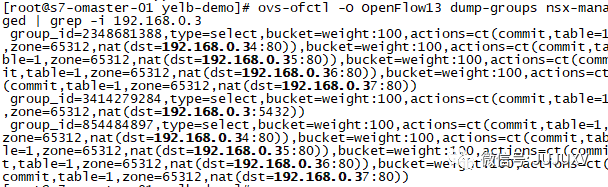

该IP地址为nsx-demo相关Pods的东西向负载均衡群集IP地址;查看流表,看到该东西向负载均衡器地址已经激活,并参与流量交互

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图47

可以看到已经有访问流量被自动负载均衡到不同的Pod

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图48

为了验证东西负载均衡器,我们使用另一个命令空间的Pod,尝试访问群集地址,确认流量被负载均衡到不同的POD

# wget -O- http://172.30.158.1

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图49

第一次负载到192.168.0.37,第二次负载到192.168.0.35

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图50

查看流表,可以看到这些记录

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图51

通过这个演示,各位可以发现NSX DC在为容器提供东西向负载均衡的时候,拥有2个特点:

负载均衡依赖Linux的虚拟服务内核模块(IPVS)

东西向的负载均衡场景下,NSX DC不会创建负载均衡器实例

那么,在提供南北向负载均衡的时候,NSX DC又是如何实现的呢?

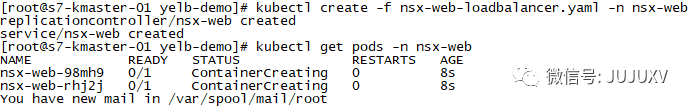

与验证东西向负载均衡一样,我创建了一个nsx-web命名空间、两个容器Pod和一个基于Service Type的负载均衡器

apiVersion:v1

kind:Service

metadata:

name: nsx-web

labels:

app: mod2

spec:

ports:

- port: 80

targetPort: 80

protocol: TCP

name: nsx-web

selector:

app: nsx-web

type: LoadBalancer

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图52

等待容器创建完成,查看负载均衡器IP地址可以看到相关容器的负载均衡器地址为192.168.8.133:80,而192.168.8.133是我实现在NSX DC Manager(后文称NSXMGR)上定义的,专门用于负载均衡器虚拟服务器网络地址的IP地址池中的一个可用地址

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图53

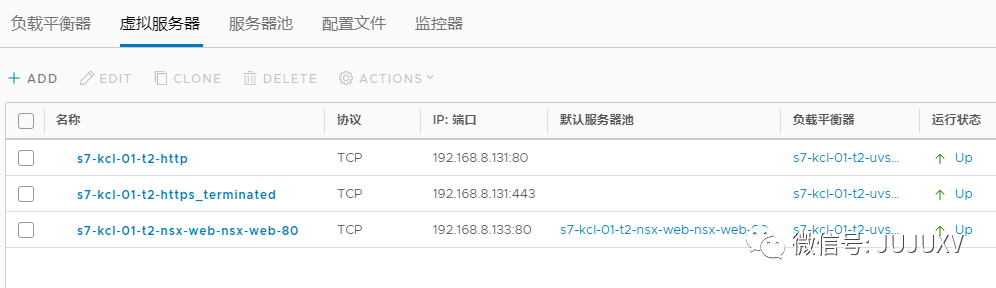

在NSXMGR上查看创建的虚拟机服务器IP和端口与容器信息相匹配,并且自动关联了服务器池

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图54

查看服务器池和成员服务器,可以看到相关成员服务器IP地址与容器命令行查看到的信息相匹配

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图55



🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图56

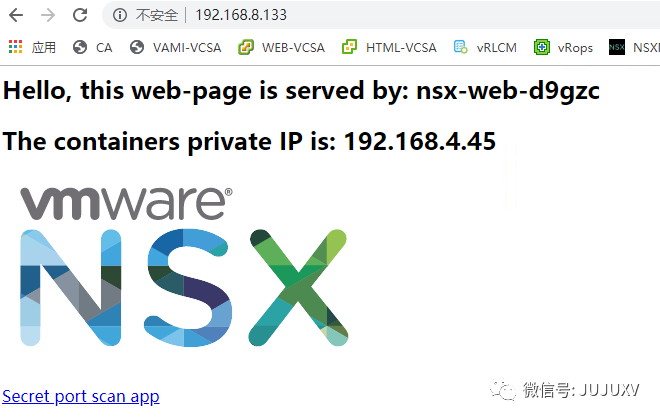

外部用户访问负载均衡器IP地址可以看到不同的用户被负载均衡到两个内部Pod

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图57



🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图58

在这种采用定义Service Type为LoadBalancer的场景下,每一个容器入口(南北向负载均衡器)都会由NSXMGR自动创建出一个虚拟负载均衡器,并且自动分配一个预先定义的可用的IP地址。用户使用YAML创建负载均衡器服务的时候,NCP会将这些信息提交给NSXMGR,NSXMGR在收到用户的配置请求后,自动完成所有的配置工作;不再需要管理员手动去负载均衡器管理界面进行配置,减轻了工作量,助力业务快速上线。

不过,有人会问如果使用这种方式来实现对容器业务的访问,业务数量与可路由的IP地址数量(负载均衡器IP地址池容量)需要满足1:1;强大的NSX DC能否对此情况进行优化呢?

答案是肯定的!除了基于Service Type的负载均衡,NSX DC也支持Ingress形式的南北向负载均衡。

apiVersion:extensions/v1beta1

kind:Ingress

metadata:

name: nsx-demo-ingress

spec:

rules:

- host: nsx-web-openshift.tenant2.teamv.local

http:

paths:

- backend:

serviceName: nsx-demo

servicePort: 80

与之前的演示相同,我创建一个nsx-demo命名空间、两个容器Pod和一个Ingress入口等待容器和入口创建完成

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图59

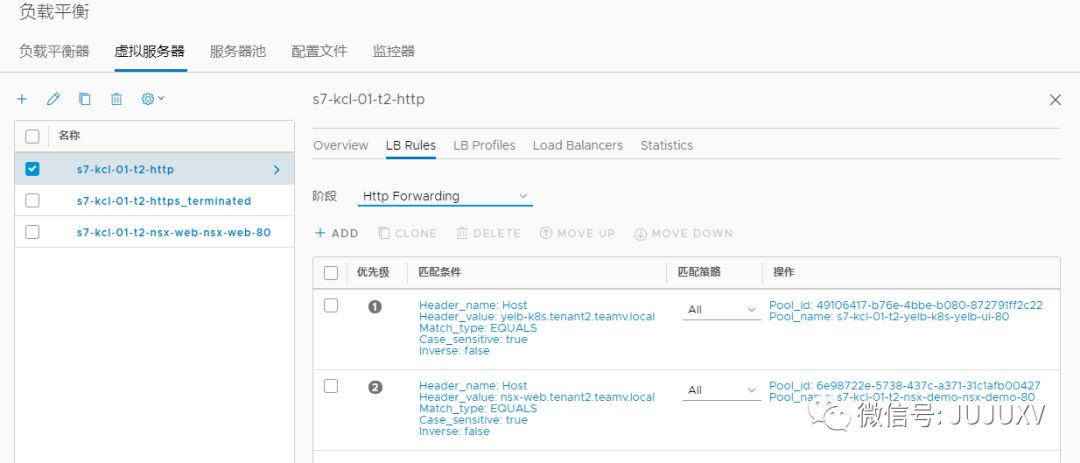

在默认创建的HTTP负载均衡虚拟机服务器上,可以看到HTTP FORWARDING出现了入口转发匹配条件,与创建的容器信息一致

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图60



🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图61

确认负载均衡成员和虚拟服务器IP地址



🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图62



🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图63

外部用户访问nsx-web.tenant2.teamv.local(域名),可以负载均衡到两个容器POD注意:外部需要添加DNS解析记录,直接使用IP地址无法触发HTTP FORWARDING规则

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图64



🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图65

在这种基于Ingress的南北向负载均衡器场景中,不同的URI可以指向相同的IP地址,通过匹配不同的HTTP转发规则实现N:1的可路由IP地址分配。

通过上述三个演示用例,各位可以看到NSX DC与容器集成后,提供满足东西向、南北向的负载均衡为业务及应用服务;系统管理员无需额外的负载均衡配置,NSX DC提供的Edge负载均衡完全可以满足容器业务的高性能、灵活性和自动化配置要求。



0x05.Pod细粒度的安全微分段,提供容器网络安全防护

在之前的连载中,我们讲过NSX三个字母的含义,即网络、安全和任意。

越来越多的企业已经从传统的数据中心组网,演变成一个集合了数据中心、分支机构、容器、虚拟化和公有云等等多元素的“虚拟云网络”。现在企业对于安全越发重视,NSX DC能否实现容器业务的安全防护呢?如果能,细粒度能否满足等保2.0定义的合规呢?

在回答这个问题之前,我们先将目光从容器网络转移到普通的NSX DC逻辑网络拓扑上;无论是NSX DC产品中的NSX-V还是NSX-T,提供虚拟机安全防护的“分布式防火墙”都是由连接在逻辑交换机(虚拟机端口组)上虚拟机的虚拟网卡,与逻辑交换机(虚拟机端口组)的接口之间的IO链实现的。

在上一篇分享中,我提到NSX DC提供的容器NameSpace其实就是逻辑交换机,每一个容器Pod都会连接在NameSpace的某一个端口上,因此NSX DC同样可以实现容器的安全微分段,而且是Pod级别的细粒度。

我们不妨来看一下这个用例:

创建一组3-Tier应用

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图66

等待2台Web、1台App、1台DB和1台Redis容器正常运行

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图67

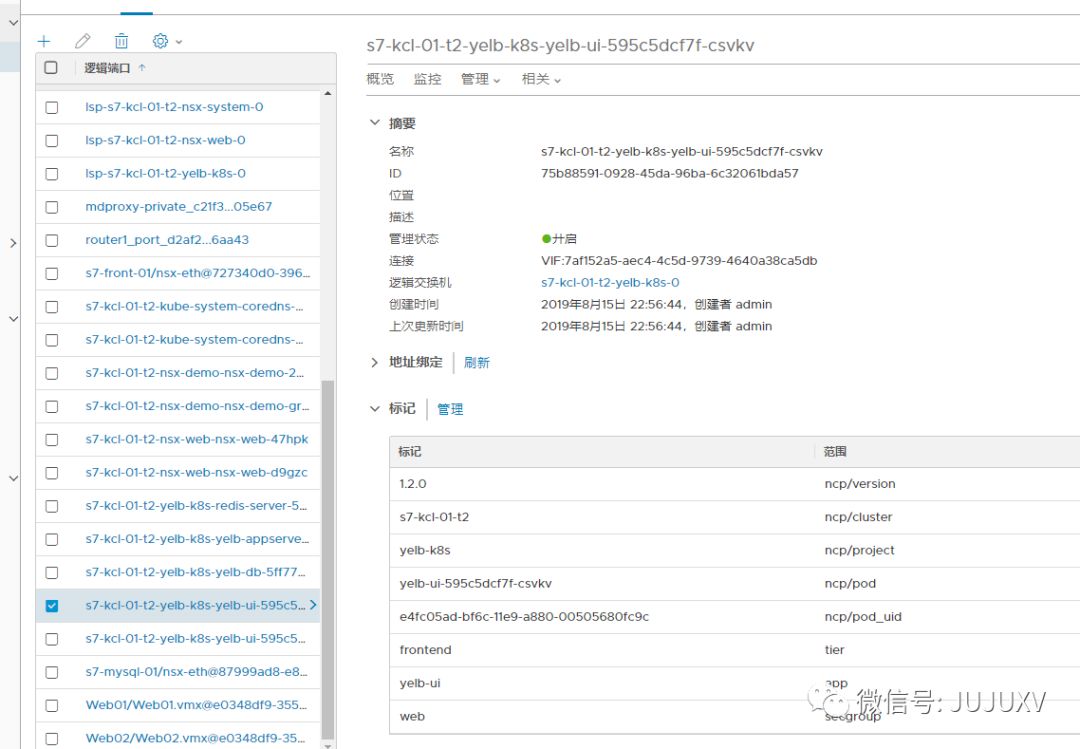

在NSXMGR界面,可以非常直观地查看到NAMESPACE YELB-K8S的状态

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图68



🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图69



🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图70

根据NCP配置文件的定义,所有的容器分布式防火墙策略均会被创建在对应的Sections区间内,默认情况下,目前YELB-K8S容器可以被不受限制地访问

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图71

同样地,该组容器可通过INGRESS实现南北向负载均衡,域名为yelb-k8s.tenant2.teamv.local

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图72

默认情况下,用户可以通过域名访问容器应用,前端Web收到用户请求后,将由中间件yelb-appserver处理

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图73

创建一组分布式防火墙策略注意,管理员也可以在NSXMGR上通过UI界面,手动创建策略

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图74

在NSXMGR上,这些策略将会在对应的区域之间被创建

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图75

在完成防火墙策略创建后,用户依旧可以正常访问YELB-K8S应用

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图76

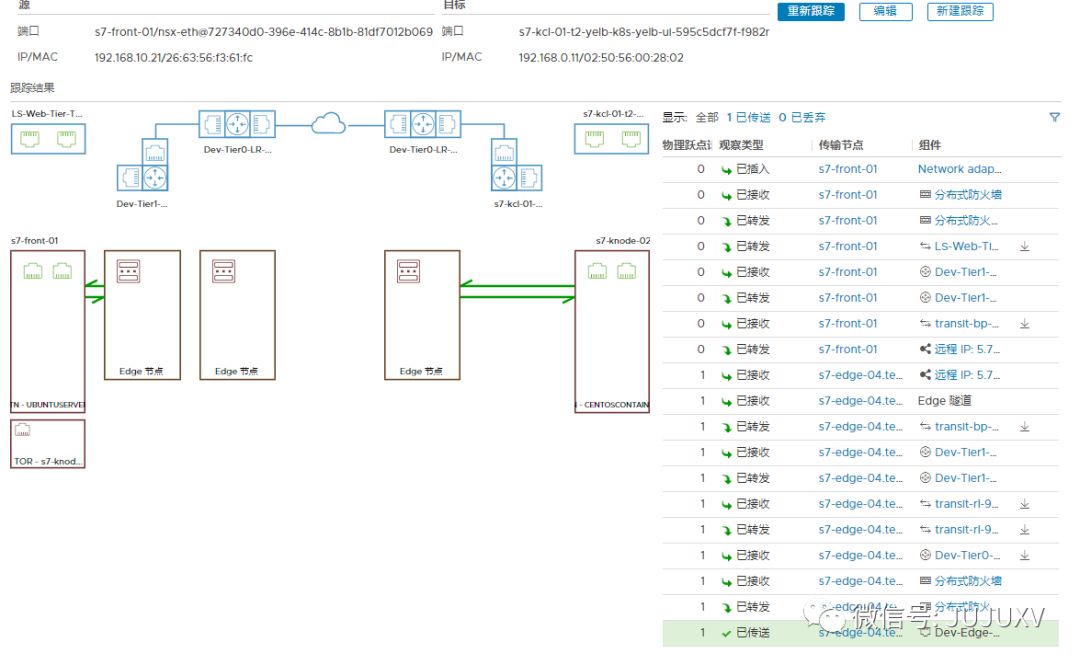

通过NSXMGR可以查看到Tenant1租户的一台服务器访问YELB-K8S应用的数据流走向

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图77

同时对于阻挡的流量,分布式防火墙将直接进行处理,流量不会进入传输网络转发

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图78

在虚拟云网络环境越来越普遍的今天,安全边界越来越模糊,解耦网络边界与安全边界已经势在必行。对于普通的虚拟化环境而言,NSX DC能实现最小计算单元,即虚拟机的安全微分段防护;而对于容器环境来说,NSX DC同样能实现最小计算单元,即容器Pod的安全微分段防护。

在上次的分享用例中,我演示了使用NSXMGR的TraceFlow功能,描绘端到端的数据流走向,来提高管理员的运维效率;同时NSXMGR也能提供Pod细粒度的QoS。在今天的最后一个用例中,我将演示NSX DC如何针对云原生网络提供端口镜像功能。



0x06.Pod细粒度的端口镜像,提供云原生网络运维支持

创建一个UBUNTU容器

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图79

在NSXMGR上创建新的端口镜像文件,将容器流量Mirror到特定的服务器,如172.16.18.120

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图80

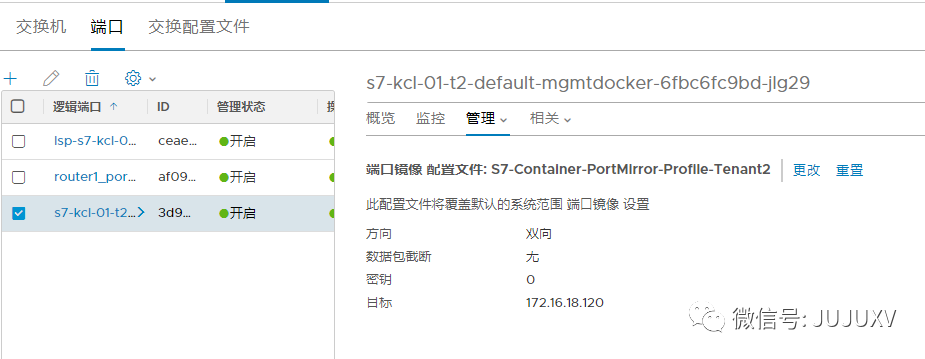

在逻辑交换机或者端口级别,关联该端口镜像配置文件

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图81

在容器内部执行包括PING、CURL等操作

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图82

在目标服务器通过Wireshark抓包,可以看到相互的通信流

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图83

在测试用例结束后,恢复端口镜像配置

🥙5Bx03 NSX DC能为容器云原生做些什么(2) - 图84

在传统的数据中心网络,当业务流量不出宿主机的场景下,管理员无法通过端口镜像实现抓包、分析和取证等工作。而NSX DC构建的云原生网络,很好地解决了这个运维痛点,是解耦网络边界与安全边界的一个典型应用。



现在,我们来总结一下演示过的NSX DC提供的网络与安全解决方案覆盖的对象:

VMware vSphere

KVM或者基于KVM的解决方案,如OpenStack

裸金属服务器

容器平台

NSX DC能够为异构的平台、多云平台等提供统一的虚拟云网络环境,提供目标对象最小计算单元细粒度的安全防护,同时提供标准API接口,满足与第三方产品的集成。

在后续的分享中,我将演示VMware vRealize Automation与NSX DC产品集成的用例,提供自动化的网络与安全交付,敬请期待。
