🥑4x18NSX-T3.0系列：第 18 部分 - 配置内联负载均衡服务（LB）

🗽1、概述

负载均衡器包括虚拟服务器、服务器池和运行状况检查监控器。

负载均衡器连接到 Tier-1 逻辑路由器。负载均衡器托管一个或多个虚拟服务器。虚拟服务器是应用程序服务的一种抽象，由 IP、端口和协议的唯一组合表示。虚拟服务器与单个到多个服务器池相关联。服务器池包含一组服务器。服务器池包括各个服务器池成员。

要测试每个服务器是否在正常运行应用程序，您可以添加运行状况检查监控器来检查服务器的运行状况。

🌁2、本次配置的拓扑

在这个拓扑中，我们关注它的右侧部分，其中配置了 T1-LB-Gateway，并且 分段web-ls 连接到该T1-LB网关。客户端配置在外部网络上，客户端请求通过 T0-Gateway来来访问web-ls分段内的虚拟服务。

要创建的 T1网关： T1-LB-Gateway

用于负载均衡的分段：web-ls

web-ls分段有两个VM：web-1和web-2（作为目标服务器池）

用于对外提供服务器的VIP：20.20.20.20

🌃3、创建分段（用于连接到负载服务器）

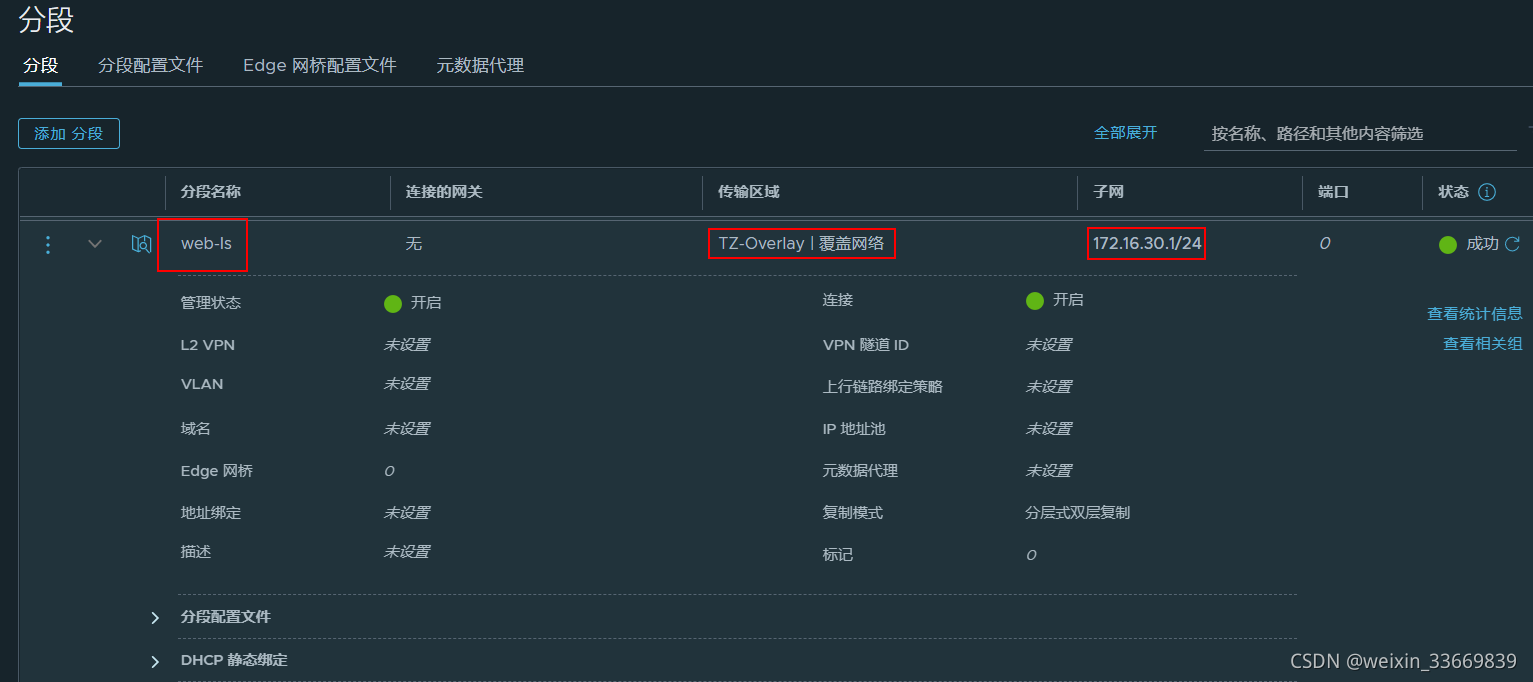

①创建一个分段(web-ls)，要在其中放置我们的服务器以进行负载平衡。该段在 vCenter 中作为 vDS/N-VDS 中的端口组实现。

②将两台web的服务器连接到该分段（web-ls）。

🌄4、创建 Tire-1 网关

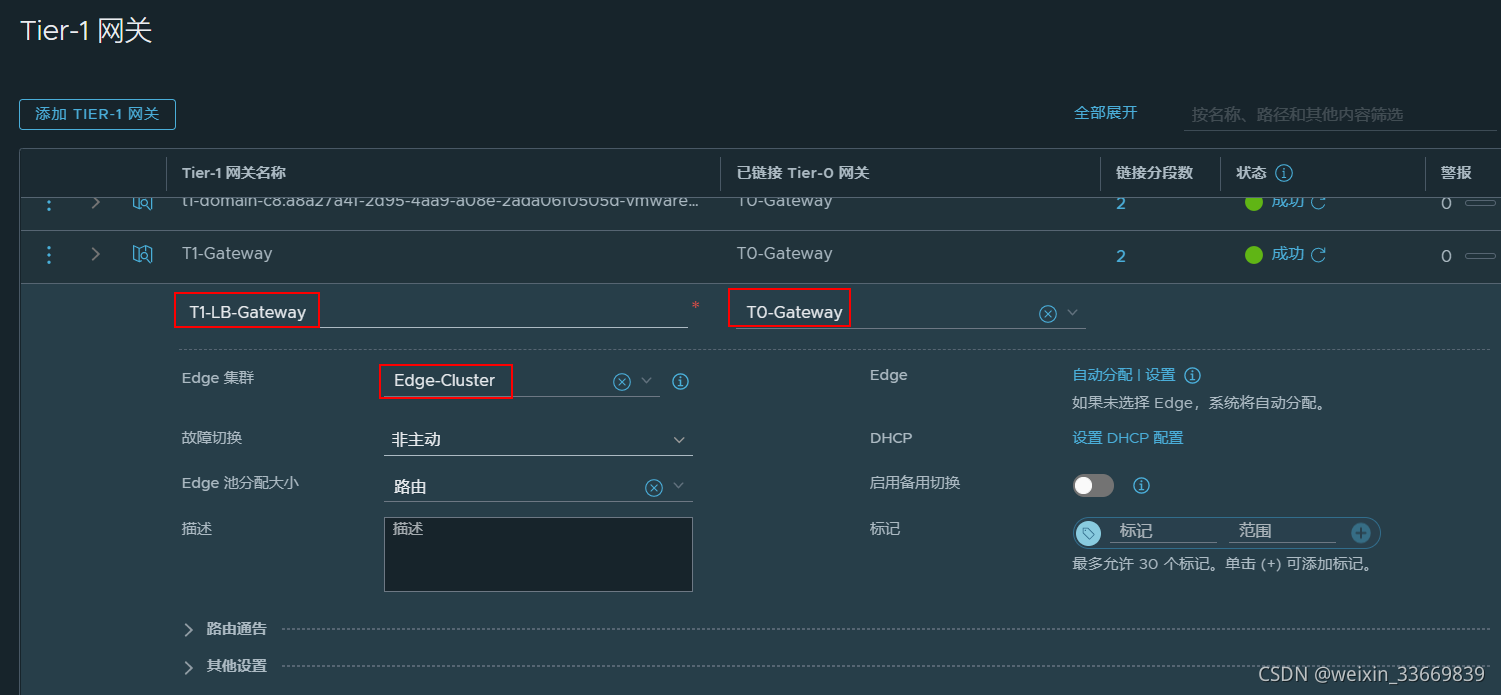

①创建 T1网关【LB-T1-GW】， 将 Edge 集群添加到此 T1，因为负载均衡器是一个有状态的服务，并将作为服务路由器运行，链接到 Tier0 网关，点击保存。

②配置路由宣告，继续编辑该 T1网关，在路由通告菜单下，启用【所有已连接分段和服务端口】、【所有 LB VIP 路由】、【所有 LB SNAT IP 路由】，在内联 LB 部署中，客户端和服务器之间的流量通过负载均衡器，池成员可以从源 IP 地址识别客户端。

③保存 Tire1配置，返回到分段，编辑分段web-ls，将该分段连接到刚创建的 T1-LB-Gateway。

④到现在，已经创建和配置了分段和 Tier1 网关，现在配置 【负载均衡】服务。

5、配置负载均衡-(服务器池)

①导航到 【网络】-【负载均衡】-【服务器池】-【添加服务器池】

②输入池名称，选择任何算法，然后单击添加成员/组。我已经添加了在 NSX 清单中创建的 web-workload 组，并且这个 web-workload 组有两个虚拟机 web-01 和 web-02。此外，我添加了两个活动监视器“http 和 icmp”来持续监控服务器的健康状况。

除了 TCP 多路复用之外，其余部分保留为默认值，这将使 LB 到服务器会话保持打开状态，以便不同的客户端进行连接。

主动监视器配置页面：

web-workload组页面：

🌅6、配置负载均衡-(负载均衡器)

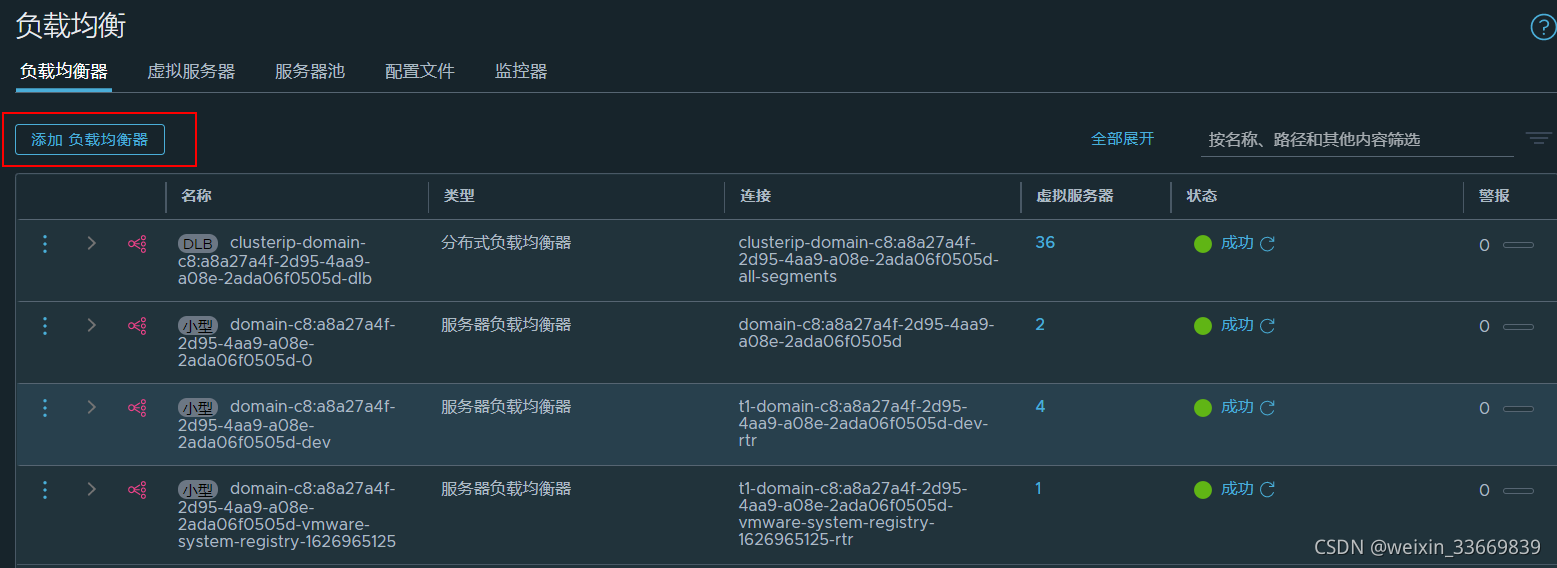

单击【添加负载均衡器】。

输入负载均衡器的名称，类型，连接到 T1-LB-Gateway，保持管理状态为【已启用】，保存。

🌆7、配置负载均衡-(虚拟服务器)

①点击【虚拟服务器】，【添加虚拟服务器】，下拉列表选择【L7 HTTP】

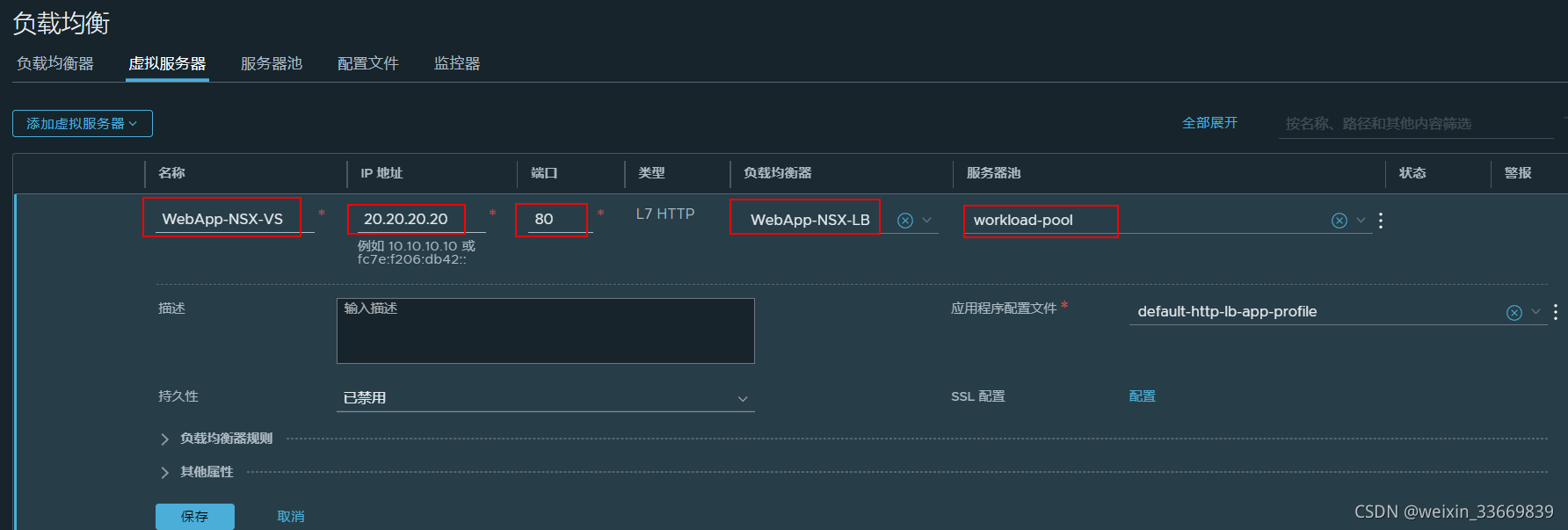

②输入虚拟服务器名称，IP地址(VIP)，端口，负载均衡器和服务器池信息，选择默认的 http 配置文件，点击保存。LB配置成功完成。

🌉8、在交换机上配置到VIP地址的路由

在两台web服务器上测试VIP地址，是否可达。

🎡9、测试负载均衡服务

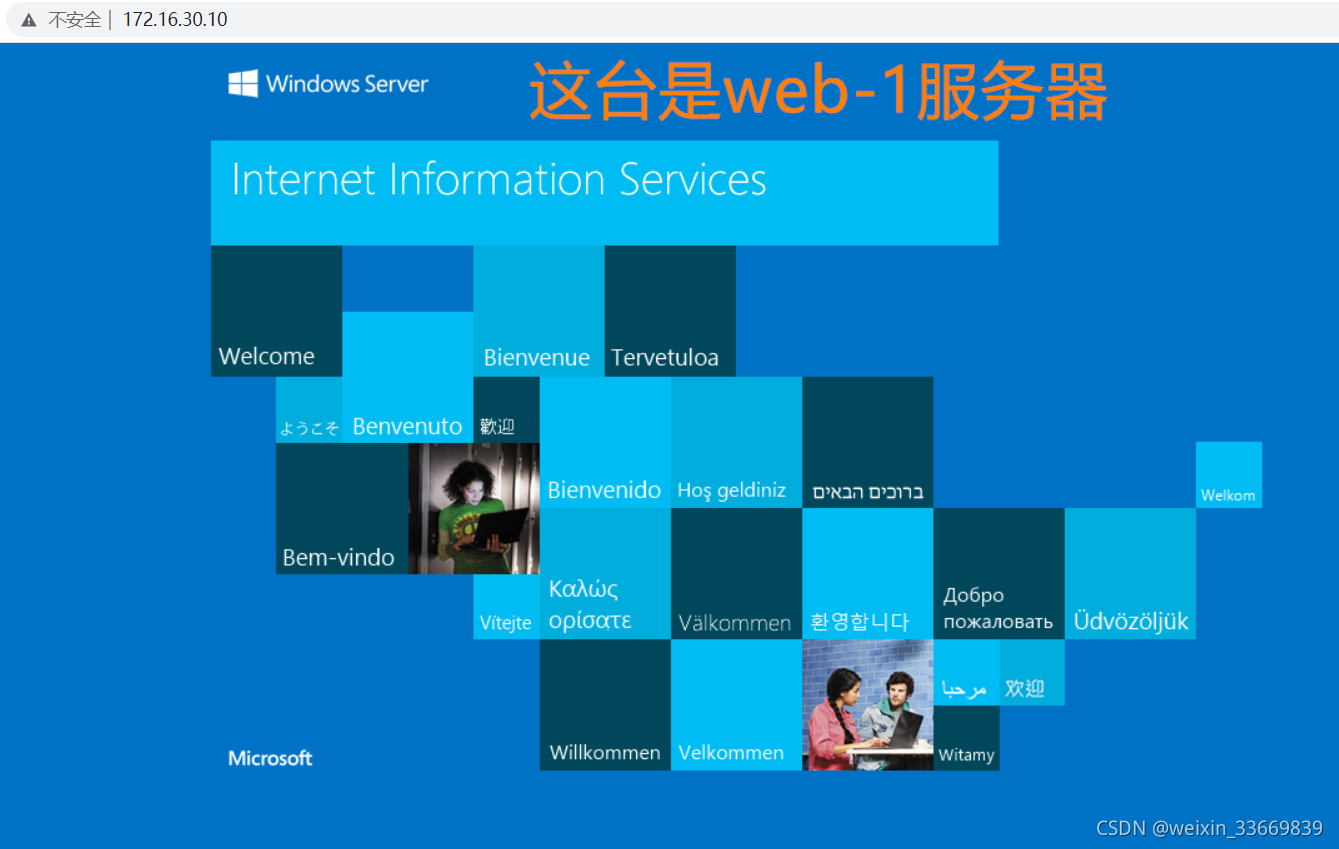

①在客户端访问web-1

②在客户端访问web-2

③在客户端访问VIP

第一次访问：

刷新网页，再次访问：

🎪10、检查Loadbancer配置

①ssh登录到任意Edge节点，切换到 admin 用户，输入 get load-banlancers 查看负载均衡器

②输入get load-banlancer 【LB的UUID】health-check-table，可查看到服务器池和端口配置信息

③输入get load-balancer 【LB的UUID】 virtual-server，可查看服务器池和VIP配置信息

④输入get logical-routers，可查看 T1-LB-Gateway的服务路由信息

[
