临近辛丑新年，在忙碌了一年后，各位是否和晓冬一样收获了许多。前些天晓冬整理了2020年的笔记，这是每一年例行的“去芜存菁”，是对自己一年的工作和学习有一个阶段性的总结。这是2021年的第一篇更新，就和大家分享一些其中的NSX干货。

同时，也提前祝各位新春吉祥如意，阖家幸福安康，来年工作生活都杠杠的~

🐂【干货1】逻辑路由器角色的分布

在不少项目中，工程师都会遇到一个奇怪的问题：

🙀 虚拟机A分配了一个10.10.1.1/28的地址，可以PING通自己的网关10.10.1.6以及另外一个网段的网关10.10.1.14；虚拟机B分配了一个10.10.1.9/28的地址，可以PING通自己的网关10.10.1.14以及另一个网段的网关10.10.1.6；但是虚拟机A和虚拟机B之间在没有任何防火墙策略干预的情况下，无法相互PING通。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图37

造成这样的原因是因为NSX提供路由转发的逻辑路由器是分布式的。通常情况下，在每一台ESXi内核中都会运行一台分布式路由器角色。当虚拟机A尝试与不同网段的网关通信的时候，比如PING 10.10.1.14，实际上是由这台虚拟机所在的ESXi内核中运行的逻辑路由器来响应这个ICMP包；同理，响应虚拟机B ICMP请求的，是虚拟机B所在的ESXi内核中运行的逻辑路由器。因此，上述问题的故障点既然不出在逻辑链路上，基本可判断是Underlay出现了问题，比如MTU未正确配置，TEP之间三层通信故障等。

因此，无论是学习还是实践，想要真正玩转NSX的逻辑网络，各位首先要理清楚在不同NSX模型中，逻辑路由器实例的分布状态。

|



|

所有分段全部

连接到T0网关

|

所有分段连接到T1网关

T0网关承载服务

|

所有分段连接到T1网关

T1网关承载服务

| | —- | —- | —- | —- | |

主机传输节点中

逻辑路由器实例

|

T0分布式路由器角色

|

T1分布式路由器角色

T0分布式路由器角

|

T1分布式路由器角色

| |

边界传输节点中

逻辑路由器实例

|

T0分布式路由器角色

T0服务路由器角色

|

T1分布式路由器角色

T0分布式路由器角色

T0服务路由器角色

|

T1分布式路由器角色

T1服务路由器角色

T0分布式路由器角色

T0服务路由器角色

|

由此可见，主机传输节点只会存在分布式路由器角色，而服务路由器角色只会存在于边界传输节点。管理员访问承载业务的某一台主机传输节点，通过命令行可以查看内核中运行的逻辑路由器实例：

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图38

从输出上不难看出，这些都是【VDR】，也就是虚拟分布式路由器的简称。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图39

将UUID与NSX Manager管理器的输出进行对比，可以明确UUID尾号是【d1af】、【9d49】、【b538】的路由器实例分别是【DR-tier1-global-dw-direct】、【DR-tier1-tenant1-gw-nat】、【DR-tier1-dvwa-gw-direct】，均为Tier1逻辑路由器的分布式路由器角色。



🐂【干货2】NSX逻辑网络，一言以蔽之，曰“先路由后转发”

接下来，我们不妨来看看10.10.1.1虚拟机与10.10.1.9虚拟机在相互通信的时候，数据流是如何进行的。在学习和实践NSX的时候，必须要对NSX【先路由后转发】的要义烂熟于胸，这样处理故障排查的时候，才能得心应手。

当10.10.1.1尝试与10.10.1.9通信的时候，数据包的转发路径是这样的（红色箭头方向）

❶> 10.10.1.1/29发现目的地址10.10.1.9/29并非自己L2网络，将其发往自己的网关，即10.10.1.6/29。

❷> 10.10.1.1/29所在的ESXi主机内核中的逻辑路由器T1DR收到了这个包，查阅自己的路由表信息；目的地址是自己的直连网络，将发往10.10.1.14/29这个接口。

❸> 由于10.10.1.14/29是该ESXi主机内核中逻辑路由器T1DR的这个接口，因此这个数据包目前仍然在该ESXi内核中“行走”，并没有到达Underlay网络。

✂==============================

上述所有步骤均为【Overlay路由】范畴

下文所有步骤均为【Underlay转发】范畴

===============================

❹> 因为目的地址是10.10.1.9/29，对于10.10.1.14/29网关来说，这是自己直连网段上的一个IP地址，将依次触发ARP表查询、MAC表查询、VTEP表查询等一系列控制平面的流程。最终的结果是TEP IP为172.30.81.11这台主机了解到目的位于172.30.81.12这台主机。

❺> 172.30.81.11的TEP将该数据包进行封装，通过Underlay网络转发到172.30.81.12这个TEP。

➏> 172.30.81.12的TEP收到了这个数据包，进行解封装，然后通过Segment-2逻辑网络，发往目的虚拟机。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图40

以上是数据包从10.10.1.1到10.10.1.9的路程；但回包的路程并非是“怎么来，怎么回”而是由于NSX的【先路由后转发】，出现了“路径不一致”的特殊情况。这是工程师在进行NSX项目实施和排障的时候，必须要明确的。那10.10.1.9回包10.10.1.1的路径究竟是怎么样的呢？

我们罗列一个表格来进行阐述：

|



|

S 10.10.1.1->D 10.10.1.9

|

S 10.10.1.9->D 10.10.1.1

| | —- | —- | —- | |

S1

|

10.10.1.1->10.10.1.6

|

10.10.1.9->10.10.1.14

| |

S2

|

10.10.1.6->10.10.1.14

|

10.10.1.14->10.10.1.6

| |

S3

|

10.10.1.14->10.10.1.9

|

10.10.1.6->10.10.1.1

| |

S4

|

封装：172.30.81.11->172.30.81.12

|

封装：172.30.81.12->172.30.81.11

| |

S5

|

Underlay传输

|

Underlay传输

| |

S6

|

解封装：到达10.10.1.9

|

解封装：到达10.10.1.1

|

不难看出，两台虚拟机进行通信的时候，往返的路径是不一致的。最明显的就是“去程”的10.10.1.0/29到10.10.1.8/29之间的三层路由是由 TEP地址为172.30.81.11的主机内核中的逻辑路由器实现的，而“返程”则是由172.30.81.12主机内核中的逻辑路由器实现的。

突发感慨经常有人说，NSX很难，是一门易学难精的学问。对于这种说法，晓冬不置可否。但如果过分用传统网络的思想来学习NSX，的确会可能到处碰壁。

—

🐂【干货3】AA模式下T0网关的冗余实现原理

有不少粉丝问我关于“Inter-SR iBGP”这个新功能的一些问题。在NSX管理的界面上，它仅是一个“Enable/Disable”的配置项；但这个选项背后是一连串NSX底层原理的支撑。这个功能适用于什么场景？这个功能应该怎么样来用？想要回答清楚这些问题，首先要搞清楚几个其他的问题。

比如：AA模式下Tier0网关的冗余实现原理。如下图所示，这是一个典型的NSX网络拓扑：

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图41

一般情况下，T0网关采用Active-Active的方式部署；有一些用户，设计T0网关采用静态路由+BFD的方式与上游物理设备实现【逻辑-物理网络互通】；而另一部分用户，会设计T0网关采用eBGP+BFD的方式与上游物理设备建立BGP邻居，通过动态路由协议实现互通。但无论哪两种情况，均不影响AA模式的冗余生效。

现在，我们将目光聚焦在T0DR实例与两台T0SR实例：

首先是两台T0SR实例，都通过各自的eBGP协议学习到了包括默认路由在内的物理网络路由；值得注意的是，在启用了Inter-SR iBGP链路的情况下，T0SR会学习到对端SR的环回地址路由。

【重点：此时还无法看出AA模式是如何实现冗余的，也无法明确Inter-SR能实现什么功能。】

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图42

查阅两台T0SR的转发表，在正常情况下，Inter-SR iBGP实现的功能似乎只是“让NSX逻辑网络在访问T0SR环回地址的时候，可以有最优路径而已”。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图43

再来看看T0DR的转发表，不难看出：在正常情况下，同一台Edge实例中的T0DR的转发表与T0SR完全相同。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图44

接下来，我们断开T0SR-1实例与上游路由器之间的链路，造成eBGP邻居中断：

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图45

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图46

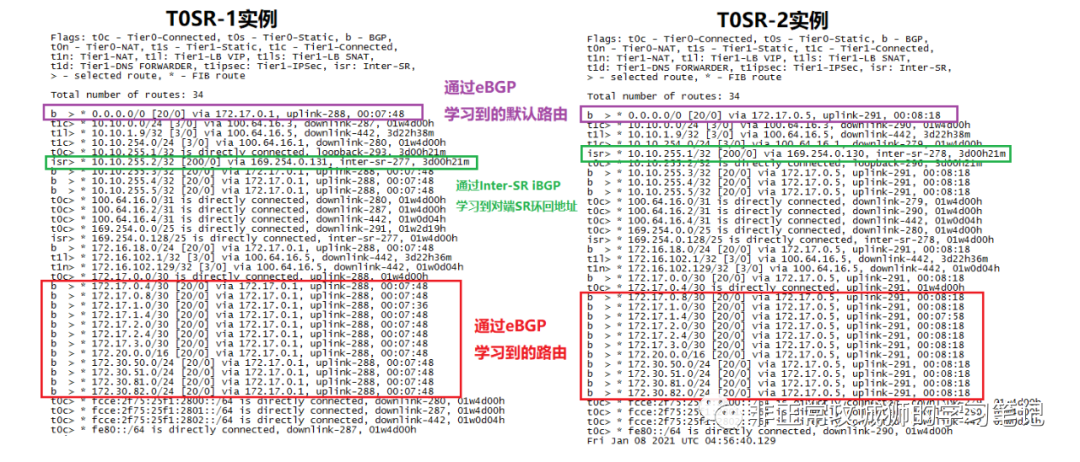

这个时候T0SR-1实例的路由表发生了巨大的变化：

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图47

通过对比不难看出，原先包括静态路由在内的所有路由出口，都从与上游路由器互联的故障接口，转而通过Inter-SR iBGP链路，发往另外一台T0SR实例。

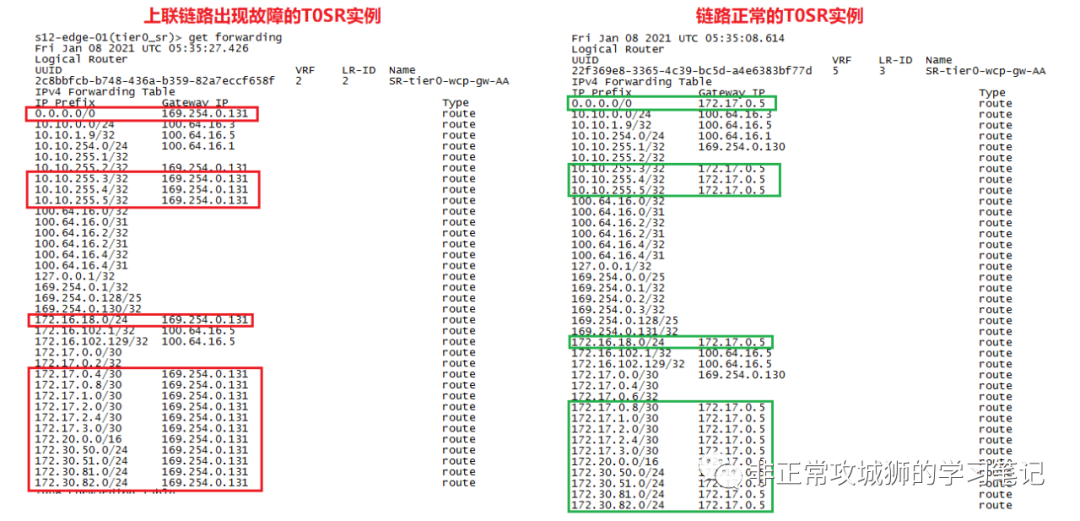

查看两台故障发生后T0SR实例的转发表，可以清楚地了解这些变化。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图48

到这里，相信各位一定会产生一个直观的想法【Inter-SR iBGP能够在T0SR出现不对称故障的时候，将T0DR转发过来的流量，通过iBGP链路，发往其他正常T0SR，实现业务冗余性】。

似乎这种说法并没有什么不对的地方，很符合到此为止我们看到的NSX的变化，但真实的情况果真如此么？

可以看到，我的一台NSX逻辑网络的虚拟机，尝试PING T0SR-1环回地址的时候，显示并不可达！

这就推翻了上文的观点。因为按照上文的说法，在T0SR上行链路出现故障的时候，iBGP链路会代替上行链路进行转发（转发到其他正常T0SR进出）；这个时候其实出现上行链路故障的T0SR实际是有流量的，至少下游的NSX T1网络可以正常访问到这台T0SR实例（比如环回地址）。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图49

可通过PING包，不难看出，T0SR-1实例其实并不可达，所有到T0SR-1上联路由器(10.10.255.3)的流量，全部经过T0DR到T0SR-2之间的链路，而不是通过T0DR-T0SR-1-iBGP链路-T0SR-2这样的路径。

所以，想要真正理解Inter-SR iBGP功能的真实用途，一定要对NSX T0SR AA冗余模式的底层原理有深入的了解作为前提。

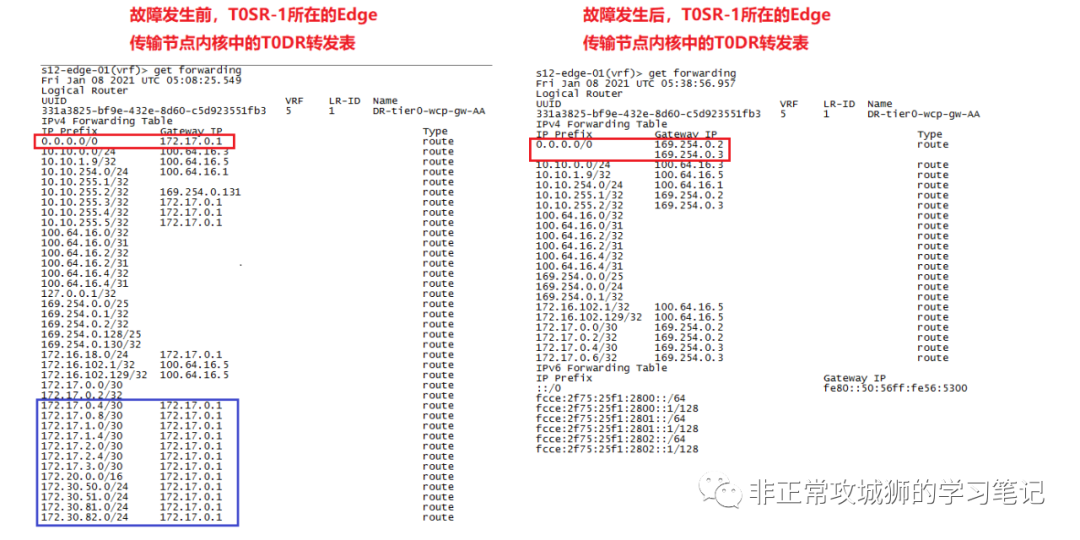

我们来看看T0DR在故障前后转发表的变化：

➀. 少了通过eBGP学习到的路由条目，比如172.30.81.0/24；

➁. 保留了T0SR-1直连网络的路由条目，比如172.17.0.0/30(172.17.0.2/32)

➂. 最重要的是0.0.0.0/0默认路由的下一跳地址发生了根本的改变

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图50

故障发生后，所有到物理网络的路由，全部由T0DR转发到169.254.0.2和169.254.0.3这两个下一跳IP地址；

了解NSX原理的同事一定知道，169.254.0.0/24的地址段是用于T0DR和T0SR以及T1DR和T1SR之间的内部互联使用的；由此可预见169.254.0.2和169.254.0.3是T0SR的下联地址。

换言之，当T0SR-1出现故障后，所有到达这台Edge传输节点的T0DR的流量（T1SR正好由这台Edge传输节点承载的NSX内部网络南北向的流量）会由这台T0DR实例转发到169.254.0.2和169.254.0.3。

与此同时，另外一台Edge节点内核中的T0DR转发表不变。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图51

那么，169.254.0.2和169.254.0.3是否如我们所预见，是T0SR的下联接口呢？通过命令行可以找到以下信息：

169.254.0.1/25是Tier0DR的上联BP接口(Backplane-DR-Port)，

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图52

169.254.0.2/25是T0SR-1实例下联T0DR的接口地址，

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图53

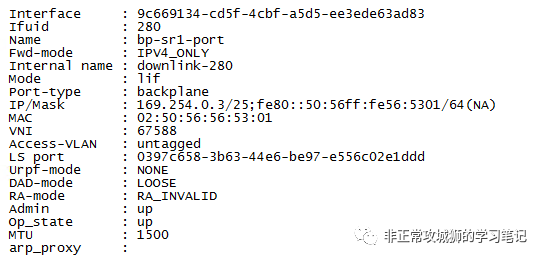

169.254.0.3/25是T0SR-2实例下联T0DR的接口地址，

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图54

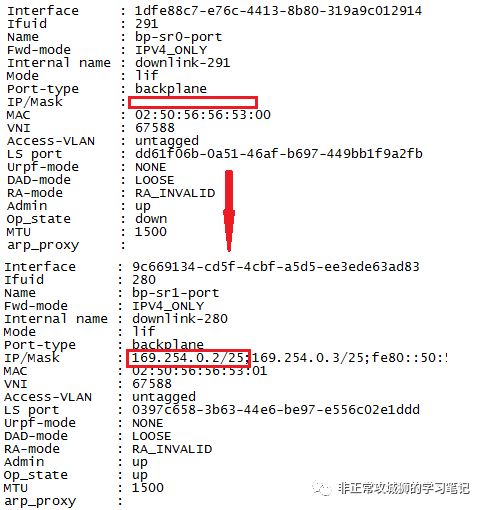

当故障发生后，169.254.0.2/25这个地址会“漂移”到T0SR-2实例上，这是AA模式下T0SR高可用实现的核心原理。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图55

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图56

由此可见，AA模式下，当T0SR仅有一根上行链路的时候，如果这条上行链路出现故障，eBGP邻居丢失的情况下，T0DR不再将流量发往这台T0SR实例（如T0SR-1）。换言之，T0SR-1不再有任何的南北向流量，因此在这种情况下Inter-SR iBGP链路并没有任何实质性的意义。在T0网关配置页面，管理员此时Enable/Disable Inter-SR iBGP其实并不会对T0网关的南北向高可用性产生任何有利或者不利的影响。

不过，通过上述用例，我们至少明确了【AA冗余模式下，T0网关的高可用原理】。现在来解释一下，为什么内部网络无法PING通10.10.255.1这个T0SR-1的环回地址：

数据包从内部网络经过T1DR-T1SR(活动的)-T0DR的转发后，下一跳一定是转发到T0SR-2实例。如果没有Inter-SR iBGP链路，那么自然不会有进一步的转发（因为无论是上游物理设备还是T0SR-2都无法通过BGP学习到10.10.255.10这个地址）；如果有Inter-SR iBGP，那么流量的确会被转发到T0SR-1。但是由于T0SR-1的转发表中，NSX下联网络全部会发往100.64.0.0/16，也就是必须经过T0DR才能到达的T1SR，由于T0SR-1和T0DR之间已经没有互联的链路，所以数据包将不在被转发，这就导致了内部网络无法PING通10.10.255.1这个IP地址的情况。

接下来，我们再回过头来看“Inter-SR究竟应该怎么用？”这个问题。



🐂【干货4】Inter-SR iBGP实现原理

既然T0SR的每一台实例在单链路上联的场景下，是否启用Inter-SR iBGP没有任何实质性的作用；那我们不妨为每一台实例配置至少两条链路上联，再来分析Inter-SR iBGP的影响。

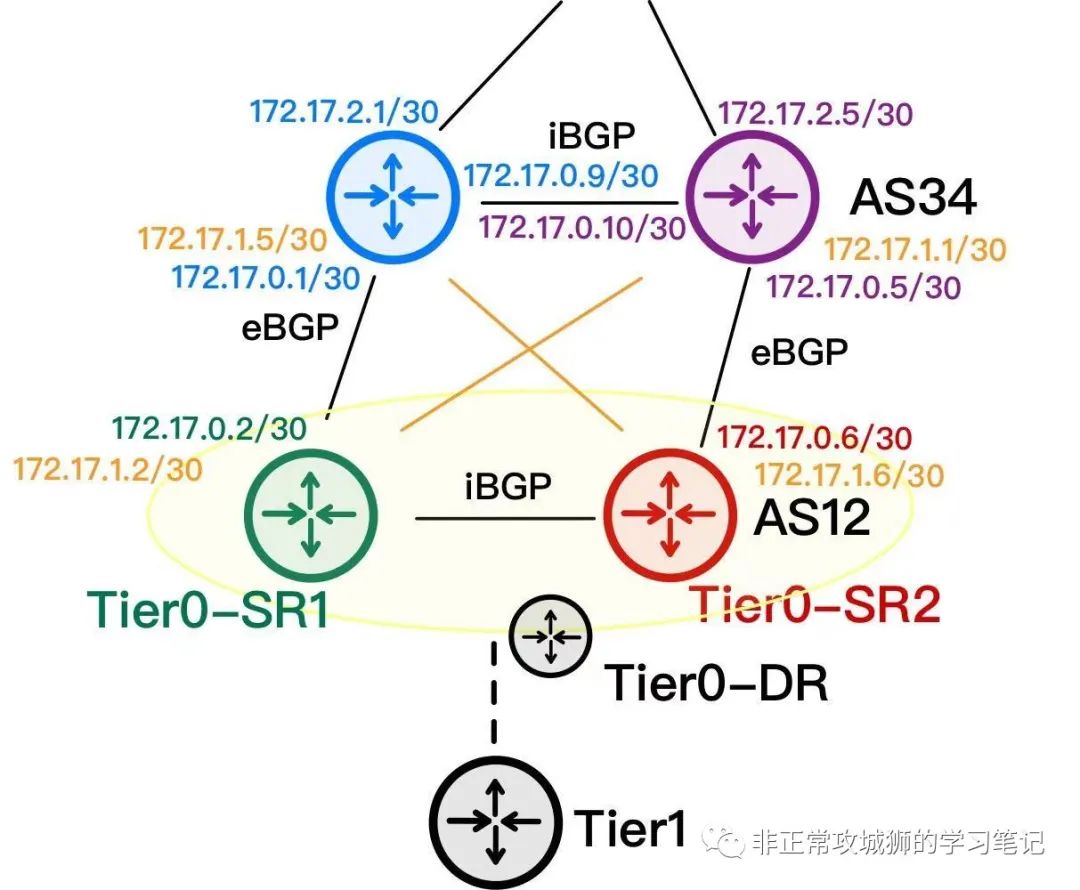

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图57

区别于之前的拓扑，每一台T0SR都有2根上行链路，组成了“|X|型”的网络互联拓扑。

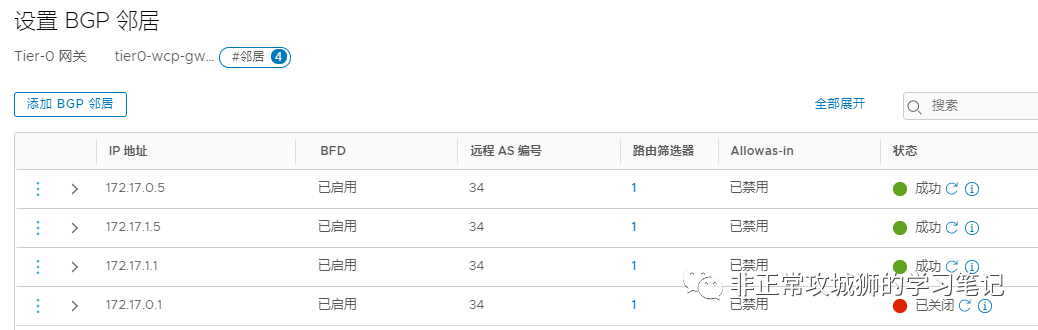

我们在启用Inter-SR iBGP功能的情况下，中断T0SR-1实例的其中一条上行链路，造成172.17.0.2/30与上游路由器172.17.0.1/30之间的通信中断，eBGP邻居丢失。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图58

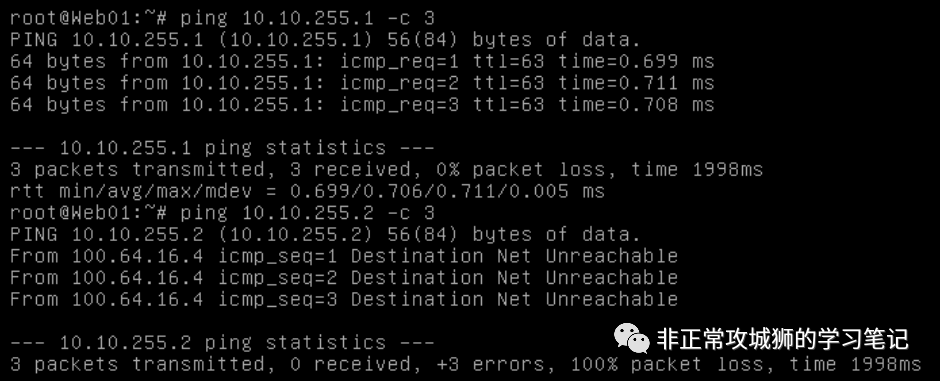

对于业务来说，最明显的“改良”就是NSX网络可以在T0SR-1中断一条上行链路的情况下，依旧可以正常访问T0SR-1的环回地址。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图59

因此，Inter-SR iBGP的适用场景是单独的T0SR实例拥有多条上行链路的情况。同时，我们不妨再多做几个Trace Route测试。

注：这里会用到【逻辑路由器角色分布】和【先路由后转发】的知识点。

我们可以分别选取T1SR与故障的T0SR-1实例位于相同/不同Edge节点的NSX网络来进行测试。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图60

对于T1SR(活动的)和T0SR-1位于相同Edge传输节点的业务虚拟机来说，访问T0SR-2环回口的流量路径是{T1DR->T1SR}->{T0DR->T0SR-1}—Inter-SR iBGP链路—>{T0SR-2}，物理跃点计数为2；

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图61

对于T1SR(活动的)与T0SR-1位于不同Edge传输节点的业务虚拟机来说，访问T0SR-2环回口的流量路径是{T1DR->T1SR}->{T0DR->T0SR-2}，物理跃点计数为1。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图62

虽然通过NSX的TraceFlow工具，可以清晰地看到流量经过了Inter-SR iBGP链路转发。

但是从命令行来看，TTL=63并非62；这说明Inter-SR iBGP这条链路具有一条隐含的属性【流量经过Inter-SR iBGP链路的时候，TTL不减少】。这对于NSX项目的故障诊断是非常重要的一条原理。

有人说，“如果只是能够PING通环回口，其实没多大意义啊。”

的确，在当前呈现的网络环境下，Inter-SR iBGP的确如此。因为同一个T0SR实例的不同上联其实只承载了“相同区域”的业务而已。那如果T0SR实例的不同上联承载了“不同区域”的业务呢？比如每一台T0SR实例的上行链路1是Production网络(默认路由会走这根上行链路)，上行链路2是DMZ网络呢？

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图63

在开启Inter-SR iBGP链路的情况下，对于到达Tier0-SR的流量来说：

如果Production区域的，由于上行链路故障，会通过Inter-SR iBGP链路经过T0SR-2的上行链路进行转发，满足在T0SR出现不对称故障的时候，业务的高可用性；

如果是DMZ区域的，由于上行链路状态正常，依旧会通过T0SR-1进行转发。

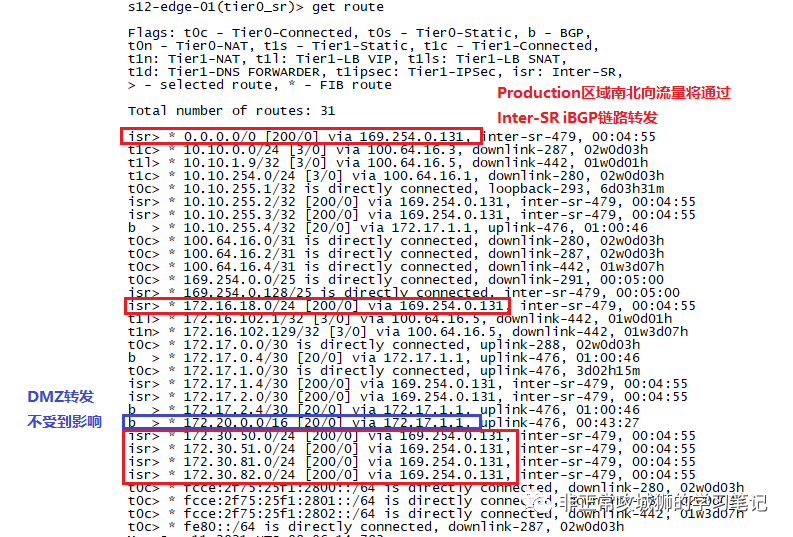

这一点通过查看T0SR实例的转发表或者路由表加以验证。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图64

换言之，这种【同一个T0SR实例，会承载多个不同区域业务的场景下，Inter-SR iBGP功能是必须要开启的】！

那如果不开启Inter-SR iBGP在这种场景下会造成哪些“重大影响呢”？首先来看关注一下如果取消了Inter-SR iBGP，Intra-T0的接口IP是否会发生漂移。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图65

区别于同一个T0SR只有一根上行链路的情况，在多条上行链路的场景下，169.254.0.2这个地址并没有发生漂移的情况。这就说明，对于T0DR来说，它会将北向流量持续的发往T0SR-1或者T0SR-2实例。

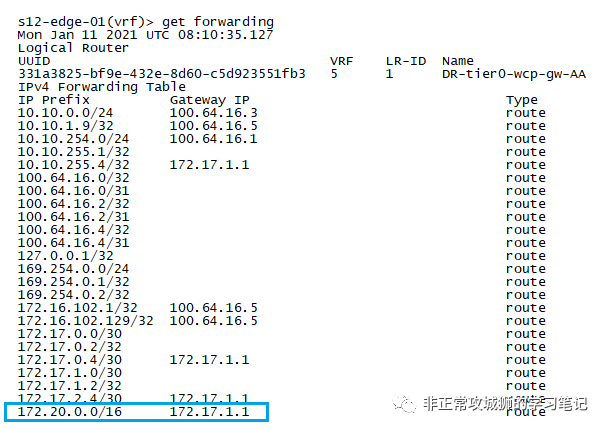

查看T0SR-1所在的Edge传输节点内核中的T0DR转发表：

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图66

由于T0SR-1与Production互联的网络出现了中断，造成eBGP邻居丢失，因此学习不到包括默认路由在内的所有Production路由(如172.30.50.0/24）。（甚至连T0SR-2的环回地址都学习不到了）于是业务中断将不可避免。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图67

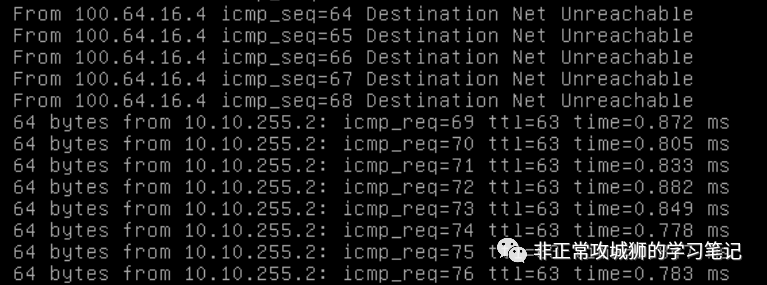

而此时如果所有T0SR-1上行链路均出现中断或者承载T0SR-1的Edge节点出现了故障，业务将会“恢复”。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图68

这不是因为Inter-SR iBGP的缘故，而是169.254.0.2出现了漂移，所有的南北向流量不再经过T0SR-1，而是全部经过T0SR-2了。这是【干货3】的知识点哦！

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图69

最后，来简单总结一下【干货4】：Inter-SR iBGP提供了同一个T0SR实例拥有多根上行链路场景下，出现不对称故障时，南北向流量的高可用性；最常用的场景是多根上行链路承载了不同业务/区域的流量。

那么，静态路由的场景下，Inter-SR iBGP有它激活的意义么？

有，前提是配置了静态路由+BFD的场景。比如：

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图70

当172.17.0.1与172.17.0.2之间的链路出现了故障，那么对应的静态路由转发的流量，会通过Inter-SR iBGP链路，转发到另一台T0SR实例进行北向转发。

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图71

🎯2x14 NSX干货分享·一些有趣且实用的Tips - 图72

看到这里，相信各位也明白了一点。其实晓冬今天真正想要分享的是【Inter-SR iBGP链路能提供哪些功能？】之前的三个Tips都是为了说清楚这个原理而做的铺垫。由此也可见，对于NSX的学习需要有系统的认知，也同样需要实践去验证和加深掌握。

新的一年，晓冬也会持续分享不限于VMware的经验与好货，敬请各位持续关注本公众号。
