- 过去的半个多月，笔者一直在研究实践NSX DC与非vSphere环境集成的场景。精力有限，停更了两个星期，现在重新出发，继续聊一聊NSX DC中的NSX-T。
- 在经过一段时间对NSX DC产品的深入摸索后，我越来越感觉到，vSphere是一个相对“纵向”的产品，VMware的大部分产品都可以和vSphere实现集成，比如：vSAN、NSX、SRM、vRops等等，数不胜数；NSX是一个相对“横向”的产品，各类非VMware的异构化平台，都可以和NSX DC实现集成，比如：利用Neutron Plugin实现与Openstack平台集成提供网络与安全解决方案；利用Container Plugin实现与K8S、Openshift等容器平台的云原生网络与安全等。凭借vSphere和NSX DC，VMware可以将整个数据中心内的方方面面都联系起来，共同打造一个软件定义的数据中心架构。用一句流行的话来描述笔者的心情，真是“想想都觉得兴奋”。
- ">
- 言归正传，在上一篇分享中，我介绍了在Active-Standby高可用性模型（后文简称AS）下，利用BGP动态路由协议，实现物理和逻辑网络的互通。由于AS的关系，两条链路虽然均会与上联的路由器建立邻居关系，但实际只有一根链路会承载业务流量。
- 在今天的分享中，我们来部署一下Active-Active高可用性模式（后文简称AA），看看在这种架构下，会有什么变化。
- ">
- 0x10：配置BGP动态路由-T0LR为Active-Active部署模型+两个上联网络
- ===========================================
- 创建一个高可用性模式为AA的Tier0级别逻辑路由器
- ">
- 将Tier-1逻辑路由器连接到该Tier-0逻辑路由器
- ">
- 与AS高可用性模式相同，为Tier-0逻辑路由器创建多条上联链路
- ">
- ">

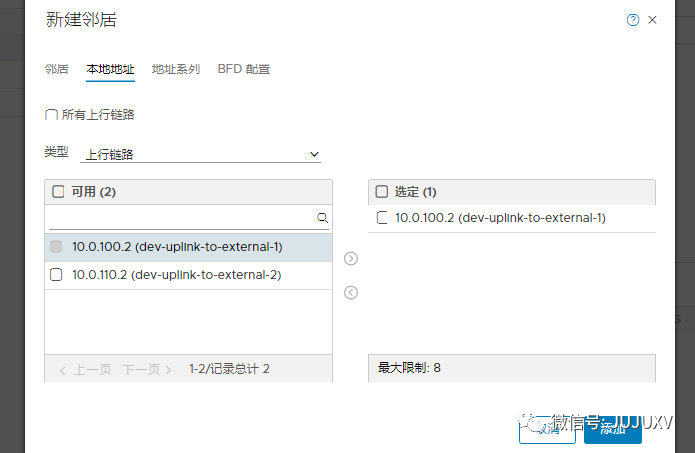

- 与AS高可用模型相同，两条不同的上联链路需要位于不同的传输节点
- ">
- ">
- 确认Tier-0逻辑路由器已经配置了两条不同的上联链路，分别位于两个不同的传输节点
- ">

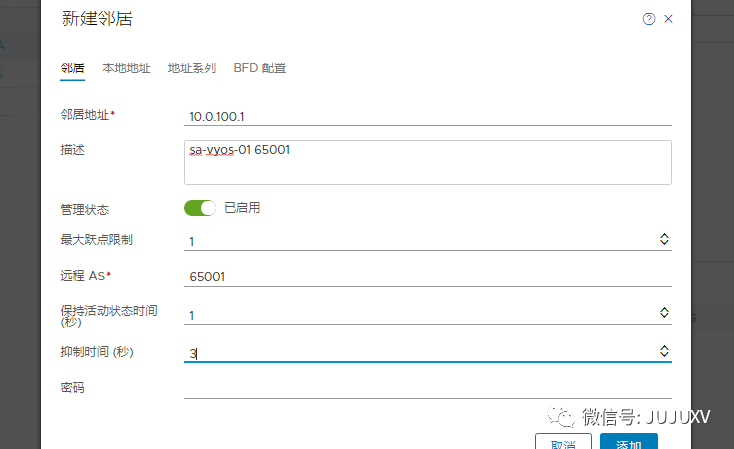

- 配置Tier-0逻辑路由器与上联路由器的BGP动态路由
- ">
- ">
- ">
- ">
- ">
- 确认两个BGP邻居设置完毕
- ">

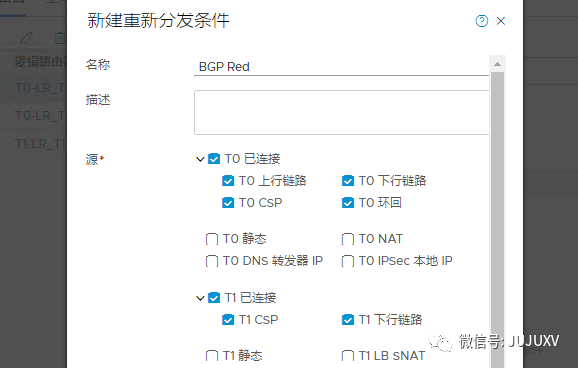

- 设置路由重分发策略，将Tier-1直连网络重分发给BGP
- ">
- ">
- ">

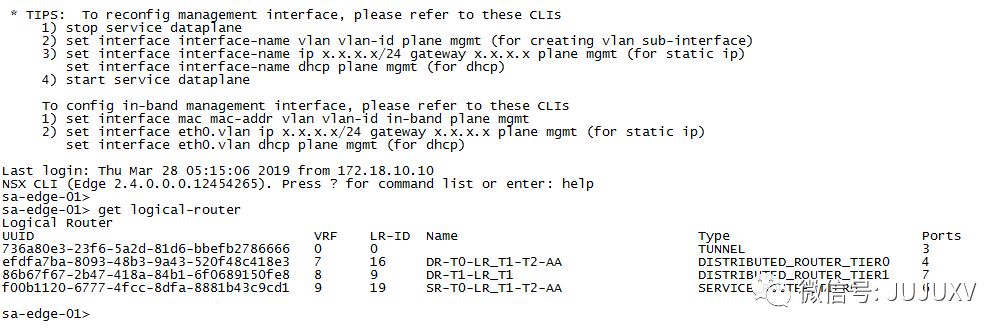

- 在其中一台Edge传输节点，使用命令查看逻辑路由器实例
- # get logical-router
- 可以看到，刚才新建的T0-LR_T1-T2-AA逻辑路由器的SR和DR角色均正常运行
- ">
- 在另一台Edge传输节点，使用命令查看逻辑路由器实例
- # get logical-router
- 可以看到，由于是Active-Active的高可用模型，T0-LR_T1-T2-AA逻辑路由器的SR和DR角色在另一台Edge传输节点内也同样运行
- ">
- 查看sa-edge-01中的Tier-0 SR路由表，可以看到其中有一条0.0.0.0/0 NH=10.0.100.1的路由
- 这是T0SR与10.0.100.1上联路由器建立邻居后，通过BGP学习到的路由
- ">
- 查看sa-edge-02中的Tier-0 SR路由表，可以看到其中有另一条0.0.0.0/0 NH=10.0.110.1的路由
- 这是T0SR与10.0.110.1上联路由器建立邻居后，通过BGP学习到的路由
- ">

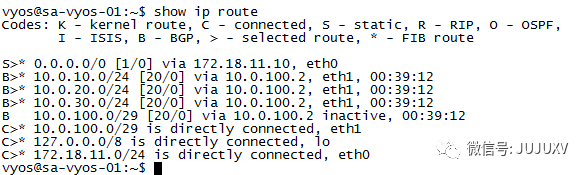

- 在上联10.0.100.1（sa-vyos-01路由器）查看路由表，可以看到逻辑网络的路由已经被学习到：
- 10.0.10.0/24、10.0.20.0/24、10.0.30.0/24将会被转发到10.0.100.2，即T0SR与sa-vyos-01相连的接口
- ">
- 在上联10.0.110.1（sa-vyos-02路由器）查看路由表：
- 10.0.10.0/24、10.0.20.0/24、10.0.30.0/24将会被转发到10.0.110.2，即T0SR与sa-vyos-02相连的接口
- ">
- ADDC设置外部网络的等价多路径访问
- ">
- 在AA高可用模型的情况下，重启sa-vyos-01路由器
- ">
- 可以看到由于AA高可用，在配置了快速收敛的情况下，基本不会发生丢包的情况
- ">
- 注：如果管理员在设置第二条上联链路的时候，将传输节点选择了与第一条上联链路相同的Edge传输节点
- ">
- 那么，与Active-Standby高可用模型相同，这个上联链路将一直处于Down的状态，无法投入生产业务
- ">
- 相信经过两个演示，各位对利用动态路由协议，实现多链路上联的部署模型已经有了一定的认识。那么，在实际的项目中，我们该如何选择Tier-0逻辑路由器的部署高可用性模型呢？从前面引入逻辑路由的概念开始，我就一直强调，NSX-T的逻辑路由组件非常的灵活，最多可以有T0SR、T0DR、T1SR、T1DR四种不同的分级和角色组合。虽然Tier0逻辑路由器在AA架构下，无法提供包括负载均衡器LB或者网络地址转换NAT等功能，但是T1SR可以弥补这个问题（本身T1逻辑路由器就一定是AS高可用性模式）。
- 因此，就笔者的角度来说：
- 1. 采用AA高可用性来部署Tier0级别的逻辑路由器
- 2. 将网络功能虚拟化功能交给Tier1级别的逻辑路由器来承载
- 那么，管理员如何利用T1SR来实现负载均衡呢？在下一篇介绍中，我将会为大家演示负载均衡器的配置流程，敬请期待
