☕1、概述

在这篇文章中，我们将了解 NAT 在 NSX-T 中的工作原理以及配置工作。

在 NSX-T 中，可以在T0 层和T1 层网关上配置 NAT，它们都有不同的要求。

在 Tier-0 中，如果想将 ECMP 用于上游路由器，则只能使用反射 NAT(无状态)，必须将 Edge 节点配置成 Active-Active 模式。

在 Active-standby 配置中，可以在 Tier0 和 Tier1 网关上使用 SNAT 和 DNAT 规则。

不同类型的 NAT 规则：

源 NAT (SNAT)

目标 NAT (DNAT)

反射 NAT 或无状态 NAT

在 Active-standby 配置中，可以在 Tier0 和 Tier1 网关上使用 SNAT 和 DNAT 规则。

以下是本次NAT的实验拓扑图：


测试目的：

①将连接到NSX-SW-172.16.10.0分段上虚拟机的IP地址：172.16.10.10转换成外部地址30.30.30.2

②将外部地址30.30.30.2转换成内部地址(172.16.10.10)

🍵2、源地址转换（SNAT）

①导航到【网络】，点击 【Tier-1网关】。编辑 【T1 网关】，在路由通告菜单下，启用【所有 NAT IP】，单击保存并关闭编辑。


②导航到【网络】，点击【NAT】，在网关处下拉选择 【T1-Gateway】，点击【添加NAT规则】


③输入NAT的名称，操作选择【SNAT】，源地址选择【172.16.10.10】，目标选择【任意】，【已转换】输入地址【30.30.30.2】，启用日志记录，点击保存。

描述：172.16.10.10访问任何外部地址，都会被转换成30.30.30.2。


🍶3、目的地址转换（DNAT）

①输入NAT的名称，操作选择【DNAT】，源地址选择【任意】，目标选择【30.30.30.2】，【已转换】输入地址【172.16.10.10】，启用日志记录，点击保存。

描述：任何地址访问30.30.30.2，都会被转换成172.16.10.10地址。

[

](https://blog.csdn.net/weixin_33669839/article/details/120048579)

②全部配置完成，如下图所示：


🍷4、在Edge上检查路由

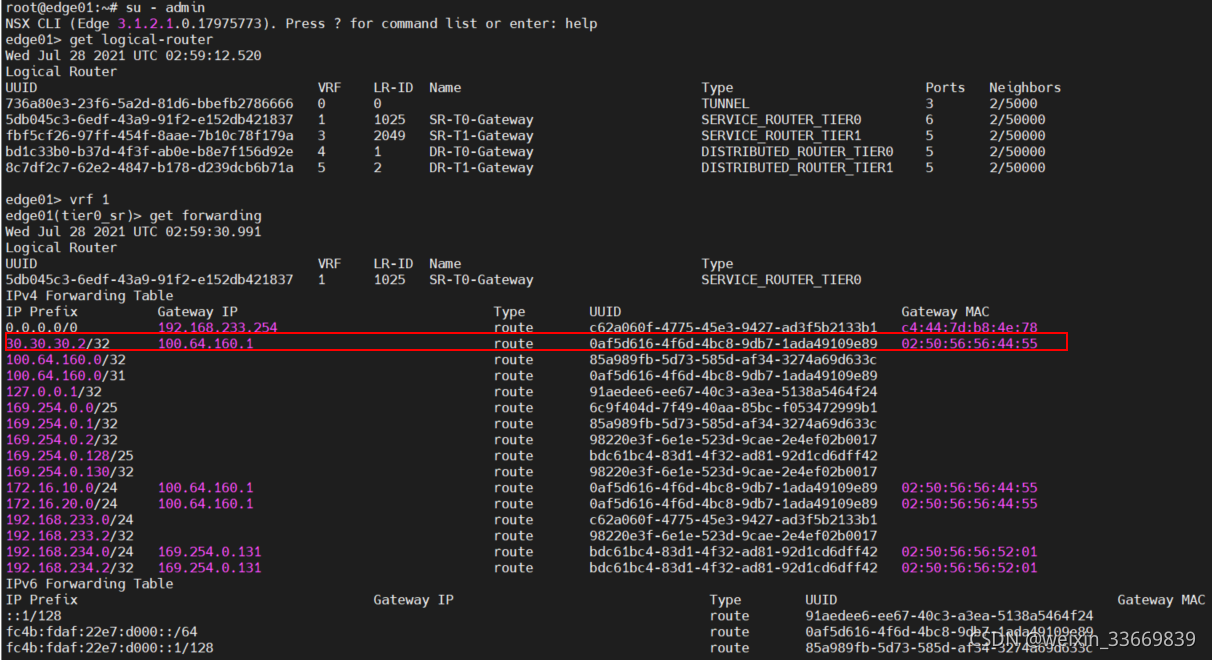

①通过ssh登录到任意edge节点，切换到admin用户，查看转发表，是否有到30.30.30.2的路由。


🍸5、在物理交换机上配置路由

①telenet或者ssh到物理交换机


②使用笔记本或者PC机测试到30.30.30.2的网络


🍹6、测试NAT规则

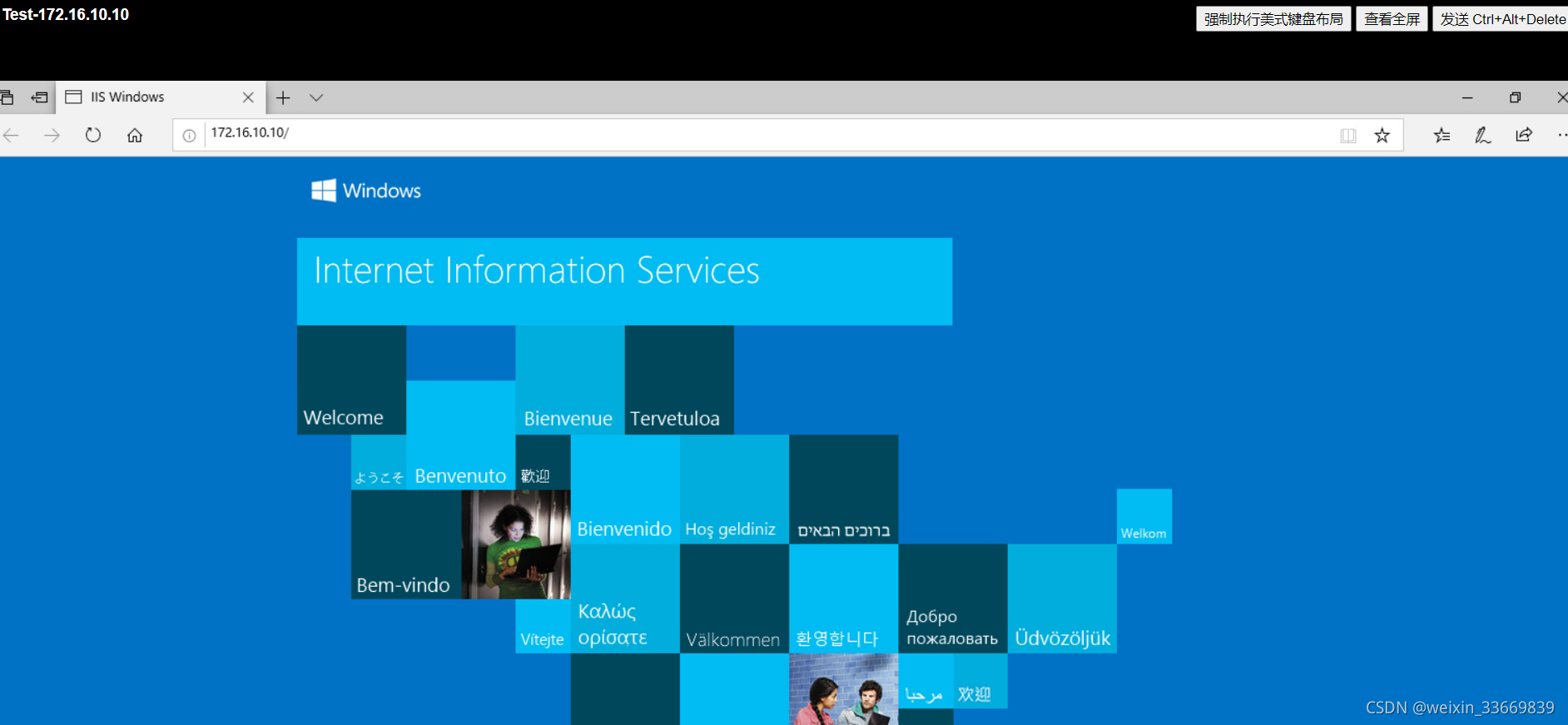

①在配置了NAT的虚拟机(172.16.10.10)上配置IIS服务，检查服务可用性。


②测试目的地址转换，使用转换后的地址，进行web访问，能正常访问，说明DNAT规则生效。

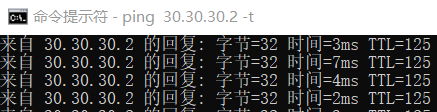

③测试源地址转换，使用连接到另外一个分段的虚拟机(必须是在同一个T1下)，ping 30.30.30.2，结果返回源地址：172.16.10.10，说明SNAT规则生效。
