🌖3x06变形金刚外传：实现跨VMware与KVM的逻辑路由

在之前的几篇分享中，我的演示环境已经就绪了主机传输节点和Edge传输节点，并且利用Geneve Overlay，实现了跨VMware与KVM异构化平台的逻辑交换功能。在今天的分享中，我将演示如何实现跨异构化平台的逻辑路由功能，并为最终实现Web-App-DB(后文称3-Tier-App)与外部网络的三层互访打下基础。

在NSX-V的架构中，逻辑路由组件由三大件组成：

数据平面的“分布式逻辑路由器”，也叫作DLR Instance，是运行在Hypervisor内核中的组件，连接多个逻辑交换机后，实现不同网络的三层路由互访。

数据平面的“边界服务网关”(后文简称ESG)，是运行在Hypervisor用户空间的一台虚拟机，打通物理网络和逻辑网络，并提供多种网络服务虚拟化功能，如网络地址转换、负载均衡器等。

控制平面的“分布式逻辑路由器控制虚拟机”，也叫作DLR CVM，是运行在Hypervisor用户空间的一台虚拟机，借助OPSF或者BGP动态路由协议，实现与ESG以及物理网络的三层路由互访。

在NSX-T的架构中，逻辑路由组件发生了比较大的变化(我们再来回顾一下上一篇的内容)：

逻辑路由器可分为Tier-0和Tier-1两个分级（后文称T0和T1）；

每个逻辑路由器可以分为分布式路由器角色DR和服务路由器角色SR；做个不恰当的比喻，NSX-T架构中的DR相当于NSX-V架构中的DLR，SR相当于ESG；其中SR角色必须由NSX-T的Edge传输节点来承载。

0x06-01：部署T1DR，实现逻辑网络三层路由

对于小型环境而言，管理员可以只部署T0LR实现逻辑路由和物理-逻辑互访，以3-Tier-App环境为例：

部署T0DR，实现Web、App、DB三个逻辑交换网络的三层路由

部署T0SR，实现逻辑网络与物理网络的三层互访

有人会问，为什么不可以只使用一个T0DR，即实现逻辑网络三层路由，又实现物理-逻辑互访？

请注意：只有T0SR角色才能连接VLAN类型的逻辑交换机，实现物理-逻辑互访，因此在一个标准NSX-T的架构中，至少需要T0DR和T0SR两个角色。

但是在多租户场景中，由于逻辑网络拓扑高复杂度和可能存在的网络地址段重叠，建议采用T0和T1两个分级，现在我先演示如何部署T1DR角色，率先实现Web、App、DB三个逻辑网络的三层路由。

在实现逻辑路由之前，先确认逻辑交换的状态是否正常

在高级网络和安全-网络-路由器界面，添加一个Tier-1路由器

定义该逻辑路由器命名为T1-LR_T1注：对于Tier-1级路由器，在不配置Edge群集的情况下，默认不会创建T1SR同时，各位也会发现，在NSXMGR的配置页面，不会区分添加DR或者SR角色；当管理员添加一个逻辑路由器实例的时候，系统会自行判断并创建DR或者SR角色

等待T1LR完成创建后，进入配置-路由器端口，添加内部接口

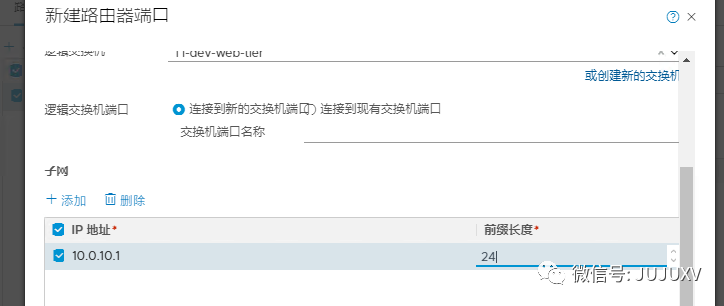

添加内部接口，连接到T1-dev-web-tier，并设置网关地址为10.0.10.1

重复上述操作，完成其他内部接口的设置，包括：T1-dev-app-tier：10.0.20.1T1-dev-db-tier：10.0.30.1

完成T1LR（T1DR）创建后，web-01a与其他网络的虚拟机，包括app-01a和db-01a三层通信已经可以正常建立

此时访问主机节点命令行，对于有虚拟机承载的Hypervisor主机，无论是KVM和vSphere，都可以看到三个逻辑交换机和一个逻辑路由器，并且逻辑路由器的角色是T1DR

在Edge节点，只有1个逻辑交换机，用于Overlay流量，目前没有任何T1的DR生成注：在创建T1SR之后，Edge节点会生成对应的T1DR实例

经过上述步骤，我部署了一台T1DR，实现了vSphere和KVM不同Hypervisor主机上，不同逻辑网络虚拟机的三层互访。 其实单从配置的角度而言，NSX-T的逻辑路由配置并不复杂，但是底层实现和SR、DR、T0、T1多种组合的理解，是需要花一番心思研究摸索的。在后续的分享中，我也非常愿意和各位探讨这些问题。

0x06-02：部署T0LR，实现物理-逻辑网络互访

===================

在上文分享中，我提及想要实现物理-逻辑网络互访，必须借助于T0SR角色，因为只有T0SR才能连接VLAN类型的逻辑交换机。现在我的环境中，已经部署了T1DR角色，自然有2个问题：

T1DR如何连接T0SR，是否可以直接连接

如何部署T0SR角色

在接下来的演示中，我们一起来回答这两个问题：

与T1LR创建相类似，选择创建Tier-0路由器

命名Tier-0逻辑路由器，并选择sa-edge-cluster1作为该逻辑路由器的SR角色承载群集

如果需要在T0SR开启NAT等有状态的服务，必须选择Active-Standby的高可用模式，故障切换模式选择非主动，不需要指定首选Edge承载

完成T0LR创建后，在没有任何接口配置的情况下，Hypervisor和Edge底层都不会生成实例此时，我们依旧无法回答上述两个问题

选择将T1-LR_T1连接到T0-LR_T1-T2，选中T1-LR_T1，点击操作-连接到Tier-0路由器即可

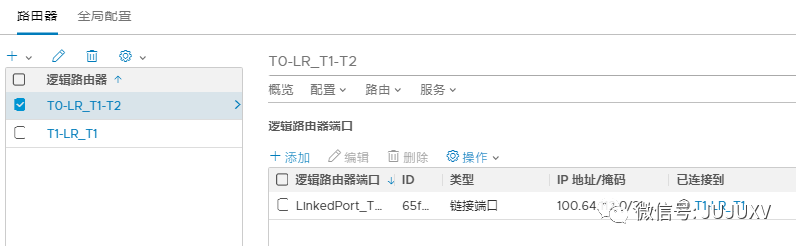

完成T1LR和T0LR的互联后，可以看到如下变化：对于T1LR而言，多了一个自动创建的逻辑网络，并且自动设置了一个100.64.0.0/24的网络地址；这一点与NSX-V的配置略有不同，在NSX-V架构下，管理员需要手动配置一个Transit逻辑交换机，用于连接DLR和ESG(相当于DR和SR连接)如：在我的环境中，T1-LR_T1的Uplink口，分配了一个100.64.112.1/31地址；相应地，T0-LR_T1-T2的下联地址一定是100.64.112.0/31

在Edge节点，由于尚未创建T0SR角色，因此依旧不会创建任何逻辑路由器实例

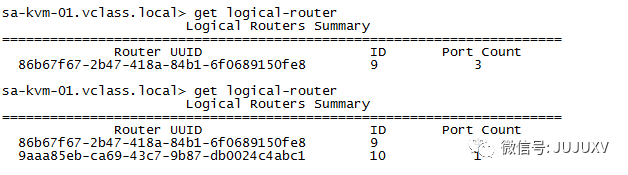

但是对于Hypervisor主机节点，由于T1DR已经连接到T0DR，因此在原来T1DR实例的基础上，多了一个T0DR的实例现在，我们可以回答第一个问题了，T1DR无法直接连接到T0SR，连接的逻辑必须是T1DR连接到T0DR，T0DR连接到T0SR。

在配置T0LR的上联VLAN物理网络之前之前，需要创建一个用于VLAN上联的逻辑交换机，命名为T0-dev-uplink-external，VLAN为0注：如果该逻辑交换机用于T0LR的上联网络，VLAN不可以是中继，如1-4094

选择T0-LR_T1-T2逻辑路由器，选择配置-路由器端口，添加一个上联到物理VLAN网络的接口

定义该路由器端口信息，实现T0LR到VLAN网络的互通，必须部署T0SR角色，因此必须要从Edge群集中指定一个Edge作为传输节点

设置T0LR的Uplink地址为172.18.11.100/24注：在我的环境中，最终的uplink地址为172.18.12.100/24，此处定义为172.18.11.100/24是为了静态路由演示配置

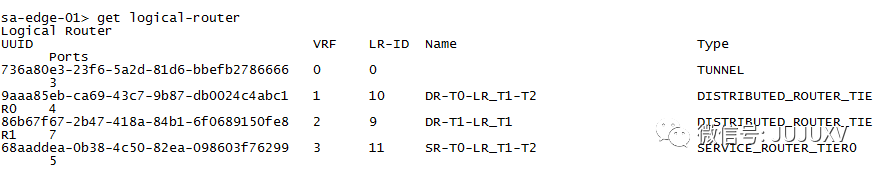

在完成T0LR的上联配置后，相当于部署了T0SR角色，因此在Edge节点，可以看到T1DR、T0DR和T0SR角色

现在我们可以回答另一个问题，T0LR的创建，与T1LR相类似，在配置上联到VLAN物理网络的过程中，系统会自动判断这是T0SR角色实现的功能，会自动创建T0SR角色

由于T0LR模式为Active-Standby，在选择sa-edge-01作为传输节点的情况下，sa-edge-02内核不会创建T0SR角色，自然也不会有T0DR和T1DR

在主机节点内核，由于T1SR和T0SR角色只能在Edge节点生成，因此不会出现T0SR角色

虚拟机Edge流量还要经过ESXI主机的虚拟交换机，因此必须开启虚拟交换机的“伪传输”注：混杂模式开启的情况下，可能会出现PING DUP！情况

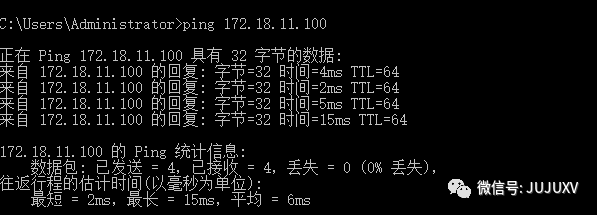

在172.18.11.0/24的网关ping T0LR的上联，可以看到接口已经激活，二层可达

经过了上述演示，我们已经为实现物理-网络互通打下了基础，接下来要思考以下几个问题：

在NSX-V的架构中，DLR和ESG之间需要配置静态/动态路由，DLR连接的逻辑网络虚拟机才能PING通ESG的Uplink地址，在NSX-T的架构中，是否也有类似的配置步骤。

在NSX-V的架构中，ESG与上联物理核心之间，同样需要配置静态/动态路由，实现物理-逻辑网络互通，在NSX-T的架构中，如何来实现这些需求。

在后续的若干分享中，我将依次演示如下路由场景：

T0SR Active-Standby模式下，静态路由实现物理-逻辑网络互访

T0SR Active-Standby模式下，BGP动态路由实现物理-逻辑网络互访

T0SR Active-Active模式下，BGP动态路由实现物理-逻辑网络互访

届时，再与各位细细探索和讨论NSX-T逻辑路由的奇妙，敬请关注。
