🚄0x01 一步步实现SDDC-学习平台环境的搭建(1)

简述

玉犬辞旧岁，金猪贺新春。

己亥新年到来之际，晓冬祝诸位新春吉祥，身体健康，工作顺利，阖家幸福。

新年伊始，晓冬将分享如何一步步搭建一个超迷你但又完整的VMware软件定义的数据中心。

我习惯上将VMware

SDDC分为两个大的板块：软件定义的基础架构层和囊括IT生命周期的云管层。这其中涉及很多VMware的明星产品：我们比较熟悉的，包括服务器虚拟化产品vSphere；有之前我们讨论的SDN产品NSX；以及超融合产品vSAN；这三大利器组成了软件定义的基础架构层，即计算、网络和存储。而关于VMware云管层的讨论，将在后续的文章中陆续推出。

工欲善其事，必先利其器。想要接触VMware SDDC，首先要有一套学习环境。今天开始，我将向大家演示，如何在一台普通的台式机上完成软件定义的基础架构平台的搭建。

目标拓扑：

心得1

• 可理解为红色线路为 AD(NTP DHCP DNS KMS)，VCSA，NSX管理及其他虚拟装置为同ESXi一样的管理网VLAN。
• 可理解为黄色线路Overlay为SDN-NSX传输层的各类组件及虚拟装置VLAN等(用于传输封装的VXLAN(NSX-V)或者Geneve(NSX-T)数据包)
• 可理解为蓝色线路业务端为业务虚拟机段等。
• 可理解为深蓝色线路为vSAN内部网络运转可使用192段等自定义网络
• 可理解为紫色线路为vMotion虚拟机内部迁移网络运转可使用192段等自定义网络

心得2

• 在简单生产环境中，可使vSAN流量和vMotin同走红线路管理网络（配置效率较高），但在vSAN运行的虚拟机产生较大IO操作或部署OVF时，此时PING ESXi管理IP延迟非常大。
• 接上所述，如不划分各类链路共用单独物理链路承载（如ESXi管理，vSAN流量，vMotion迁移共用一条主备链路）会很大概率产生性能问题，且对NSX等其他组件扩展有问题。

心得3

• 命名规则及简写的积累（通用模板）。
• 可使用Synology系列为集群提供各类文件服务等（保障安全性）
•


我的环境：

• 一台家用台式机，安装Windows桌面操作系统，用于配置和管理迷你SDDC环境；

• 一台家用台式机(单千兆网卡，500GB硬盘，32GB内存），安装VMware vSphere操作系统，用于部署和承载迷你SDDC环境；建议采用Intel NUC或者DELL USFF迷你机

• 一台家用TPlink路由器，作为二层交换机，实现两台台式机的二层互联。


其中，Windows需要配置双IP地址，保证在与ESXi相互通信的同时，不影响Internet访问。

熟悉ESXi的朋友一定了解，VMware在提供标准ESXi安装镜像的同时，针对不同的硬件厂商，推荐使用OEM ESXi安装镜像。比如在Cisco UCS服务器上安装ESXi，建议使用Cisco Custom Image，以满足良好的兼容性和用户体验。

但是对于台式机来说，硬件型号很难满足VMware vSphere Server兼容性列表。比如我Homelab采用的DELL Optiplex 990迷你台式机，主板标配的是Intel LM82579千兆网卡，在安装ESXi5.1版本的时候，就会出现安装镜像“缺少驱动，无法识别网卡，造成安装中断”的情况。或者某些设备在安装高版本ESXi时，会出现紫屏异常，比如我前些年的Homelab主机，是台二手的HPE Gen6服务器，只能安装ESXi6.0及以下版本，如果想要使用GPU热迁移等新版本(6.7)的功能，只能通过升级实现。

为了应对这种潜在的问题，有三种解决方案：

• 通过VMware标准镜像执行安装操作，本环境统一使用ESXi6.7U1版本

• 通过Powershell，创建自定义6.7U1安装镜像，并执行安装操作

• 首先使用VMware兼容的标准镜像或者OEM镜像执行安装操作，再统一升级到ESXi6.7U1版本


主题：迷你SDDC环境搭建

任务1：服务器虚拟化

路径1：直接安装

本篇先来说说第一种方案，直接安装ESXi6.7U1，一步到位：

运行VMware 6.7U1标准安装镜像

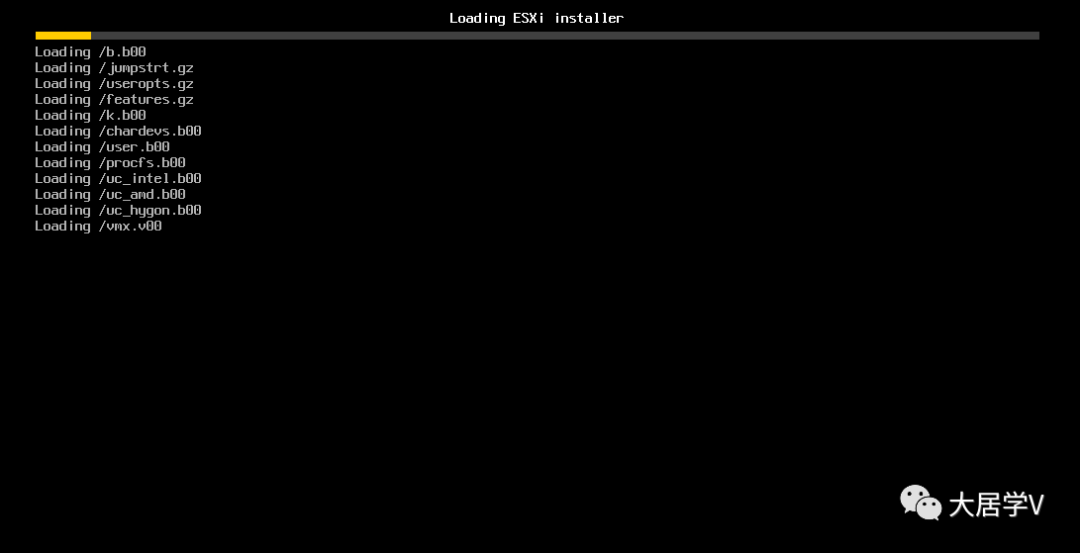

等待镜像加载完成

• 按Enter键，进入下一步

按F11，接受EULA并继续下一步

安装程序会自动扫描可用的数据存储，用于安装ESXI操作系统

选择将ESXI安装到需要的数据存储

选择US Default作为键盘布局

定义ESXI超级管理员root的密码

注：必须满足一定的复杂度要求，如使用VMware1!

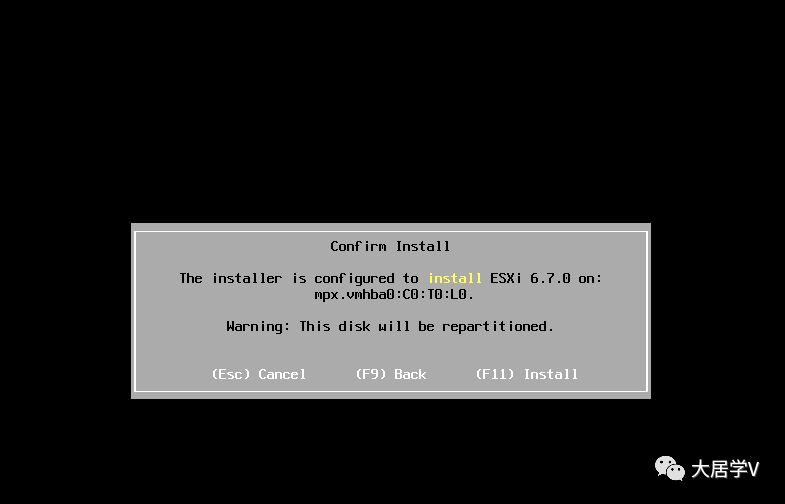

按F11，执行安装

等待安装操作完成

退出安装镜像，如DVD或者USB等，然后按Enter，重启服务器

无论是直接安装；还是先安装低版本的ESXi，再升级到目标6.7U1版本，在完成ESXi操作系统安装并在第一次正常启动后，都需要进行系统配置，即包括管理地址等在内的一系列设定工作

等待ESXI第一次正常启动进程完成

按F2，编辑ESXI系统配置

输入超级管理员root密码，按Enter确认

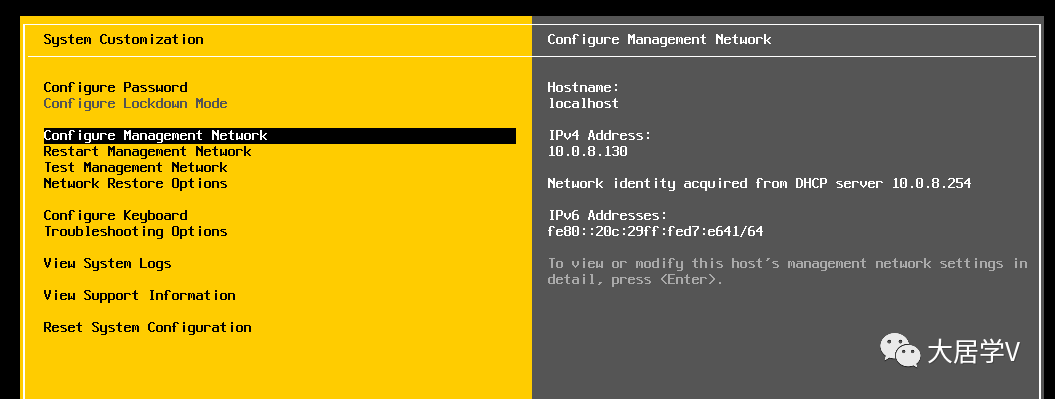

使用上下方向键，进入Configure Management Network，定义ESXI管理地址等系统设置

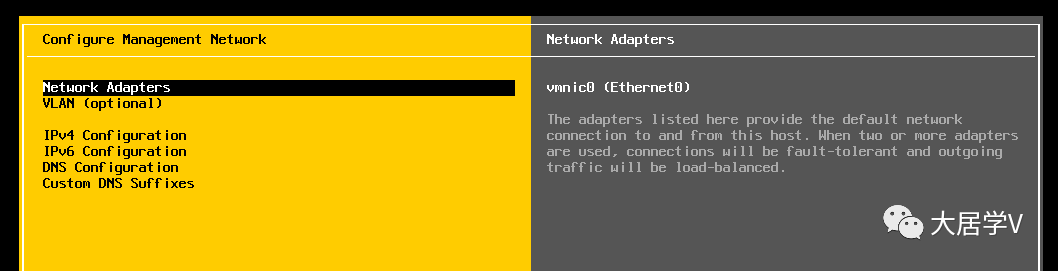

选择管理网络上联的VMNIC，本环境只有单网卡上联

设置管理网络VMKERNAL使用的VLAN，本环境只能使用access vlan0

配置IPv4管理地址

不使用IPv6管理地址

定义DNS配置，包括DNS服务器和主机命名

定义DNS后缀，如eccomat.local

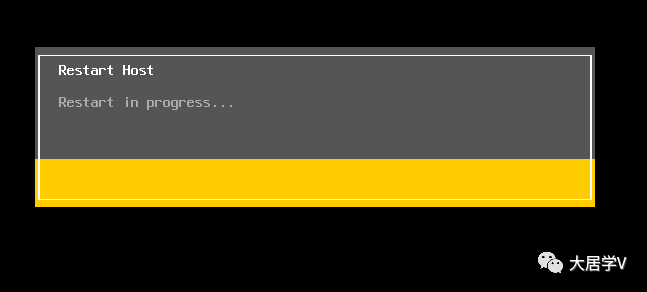

按ESC退出Configure Management Network界面，选择Y，确认重启ESXI并生效配置

等待ESXI重启完成

如果各位根据上述步骤，已经完成了ESXi服务器的安装和初始化配置工作，那么现在的实际拓扑就是下面的样子：

后续将演示，如何创建注入兼容驱动的自定义安装镜像和ESXI升级操作。
