🚑0x05 一步步实现SDDC-多角色服务器部署(3)

实验摘要：

1>安装并配置NTP服务器角色 [难度★复杂度★★]
2>安装并配置基于Windows Server的路由器角色 [难度★复杂度★★]
3>安装DHCP服务器角色 [难度★复杂度★]

正文：

在上一篇文章中，我们已经完成ADDC这台虚拟机的“域控制器”和“DNS服务器”角色的安装；在今天的讨论中，我将向大家演示如何完成NTP服务器角色、DHCP服务器角色和基于Windows Server的路由器角色的部署。

主题：迷你SDDC环境搭建

任务6：部署NTP服务器角色

在开始今天的任务之前，首先要在ESXI上创建新的3个端口组，分别是：

• MGMT-172.20.10.0/24网段：用于包括ESXI管理地址、vCenter和NSX Manager的管理地址

• VTEP-172.20.11.0/24网段：用于NSX Overlay网络的传输

• PHYSICAL-172.20.12.0/24网段：用于模拟数据中心物理网络

• 在ESXI管理界面，点击“Add port group”，创建一个新的虚拟机端口组

命名为MGMT，用于ESXI等基础架构服务器(虚拟机)管理地址

依次完成VTEP和PHYSICAL两个虚拟机端口组的创建工作

细心的朋友一定会发现，当一台独立服务器或者成员服务器被提升为域控制器后，默认就是一台NTP服务器，对域中的所有成员服务器提供时间同步服务。
但是基于Windows Server的NTP服务器无法满足一些基于Linux操作系统的服务器NTP同步的需求，如VMware的vRealize Operation Manager、Cisco的Unified Communication Manager等；因此我建议

使用Meinberg这个软件来创建一台NTP服务器。

运行Meinberg安装程序

选择软件的安装路径，默认即可

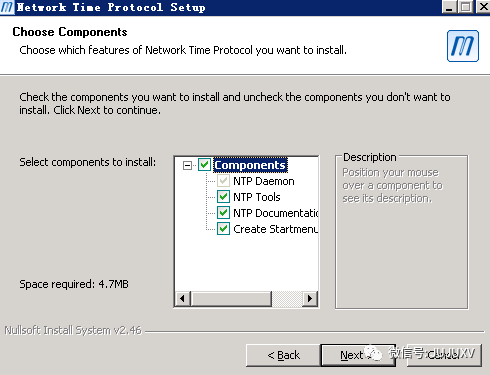

建议在安装NTP服务的同时，创建开始菜单和管理工具

定义NTP服务器的上游时间同步服务器，建议选择Asia；同时勾选“Add local clock as a last resort reference, Stratum 2”，声明本服务器为NTP时钟同步源

如果对Linux的NTPD熟悉的朋友，可以阅读配置文件，或者通过对配置文件的配置，来更新NTP服务器角色

建议选择“Use SYSTEM account”来启用NTP服务，同时勾选禁用Windows Server本身NTP相关的服务“Disable other Time Services eventually installed”

等待NTP服务器软件安装完成，NTP Server服务启动

点击Finish，完成并退出Meinberg安装程序

一般情况下，完成Meinberg软件的安装后，每当Windows Server操作系统重启，NTP Server服务会自动启动，提供包括ESXI和后续安装部署的vCenter、NSX Manager在内的服务器(虚拟机)时间同步；但是我一般建议再继续安装NTP Time Server Monitor软件，实现对NTP Server服务的可视化管理(UI界面)

运行NTP Time Server Monitor安装程序

选择软件的安装路径，默认即可

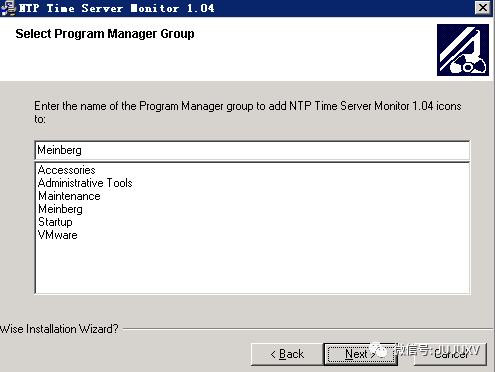

根据提示，逐条点击Next，执行下一步操作即可

等待两个软件安装进程完成后，可以在桌面上看到“NTP Time Server Monitor”图标，双击运行后可以实现对NTP Server服务的可视化管理

接下来，我们将完成迷你SDDC环境中模拟数据中心网络的搭建工作，由于我们将整个SDDC环境压缩在一台ESXI的服务器内，因此只能通过一台软件的路由器(ADDC虚拟机)实现多个网段之间的三层路由功能。

主题：迷你SDDC环境搭建

任务7：部署基于Windows Server的路由器角色

我们将要ADDC部署成为路由器，必须将ADDC连接到所有需要三层路由的网络，包括MGMT、VTEP和PHYSICAL三个虚拟机端口组

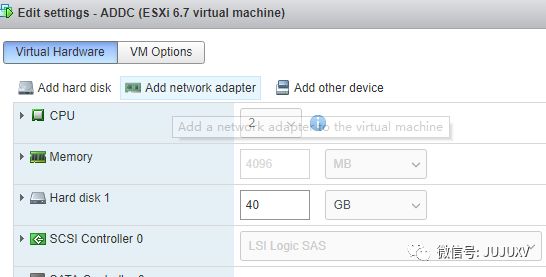

选中ADDC虚拟机，编辑虚拟机设置

添加三块VMXNET3类型的虚拟网卡，分别连接到MGMT、VTEP和PHYSICAL三个虚拟机端口组

在点击Save，完成虚拟机配置的更新后，还需要再次确认这几块网卡的顺序；如图所示，四块虚拟网卡分别上联到External、VTEP、PHYSICAL和MGMT四个虚拟机端口组

回到ADDC操作系统，在控制面板下的网络连接界面，可以看到四块网卡

根据虚拟机VNIC的顺序和命名，建议重新命名这四块网卡，便于管理

根据迷你SDDC环境的设计拓扑，更新MGMT、VTEP和PHYSICAL三块网卡的网络地址：

MGMT：172.20.10.1/24，不配置网关；DNS：172.20.9.1；禁用IPv6

VTEP：172.20.11.1/24，不配置网关；DNS：172.20.9.1；禁用IPv6

PHYSICAL：172.20.12.1/24，不配置网关；DNS：172.20.9.1；禁用IPv6

此时，几个不同的网段之间，尚不能实现三层路由，还需要为ADDC部署路由器的角色。

在服务器管理器界面，选择“添加角色”

添加“网络策略和访问服务”角色

在角色服务界面，勾选“路由”和“远程访问服务”

等待服务器角色安装完成
安装路由服务角色，不需要重启ADDC操作系统

管理员可以将Routing and Remote Access添加到桌面，便于后期对于路由器角色的管理

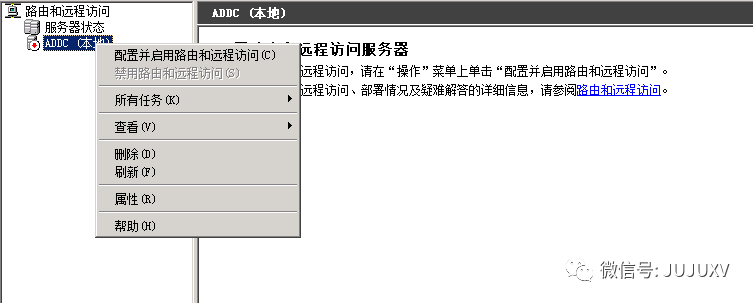

右键ADDC，选择“配置和启用路由和远程访问”功能

在开启的“安装向导”界面，点击下一步

选择“自定义配置”

勾选“LAN路由”，将ADDC互联的四个虚拟机端口组网络三层打通，实现跨网段的通信

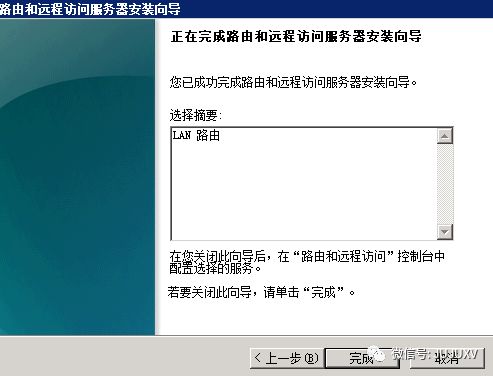

完成安装向导后，服务器将自动完成路由服务的创建

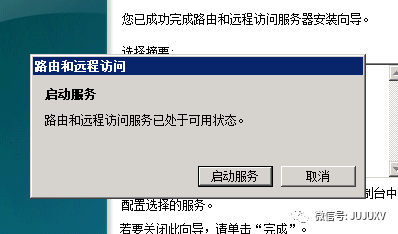

在弹出的“路由和远程访问启动服务”对话框中，选择“启动服务”

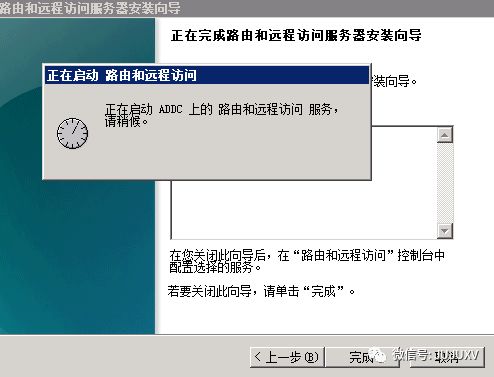

等待路由服务正常启动

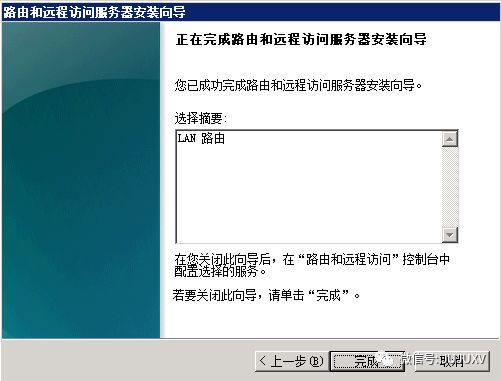

点击完成，退出安装向导

路由和远程访问管理器的IPv4界面的“常规”标签页下，可以看到几个不同网段之间已经实现了三层互通

默认情况下，由于Windows10操作系统是无法与172.20.10.0/24等新增加的三个虚拟机端口组网络互通的；我们通过Windows命令行，添加三条静态路由(在SDDC的开篇文章中，我们并没有为172.20.9.150定义默认网关)：
> route add 172.20.10.0 mask 255.255.255.0 172.20.9.1
> route add 172.20.11.0 mask 255.255.255.0 172.20.9.1
> route add 172.20.12.0 mask 255.255.255.0 172.20.9.1

在完成静态路由的添加后，Windows10(172.20.9.150)可以和其他网络三层互通

SSH访问V587-ESXI-01操作系统命令行

确认迷你SDDC环境内部已经实现了多网段之间的三层路由互通

还记得我们在配置V587-ESXI-01基本网络设置的时候，定义了DNS服务器为172.20.9.1么？
现在通过命令行验证DNS服务和三层路由是否都正常运行

测试ESXI解析addc.eccomat.local

明天我们将创建一台vCenter用于迷你SDDC环境内软件定义的计算、网络和存储的一站式管理；并且向大家演示如何利用vCenter实现ESXI的自动化部署。在Auto Deploy章节，需要有一台DHCP服务器，为相关ESXI分配网络地址。

主题：迷你SDDC环境搭建

任务8：部署DHCP服务器角色

接下来的时间，我将演示如何部署一台DHCP服务器角色：

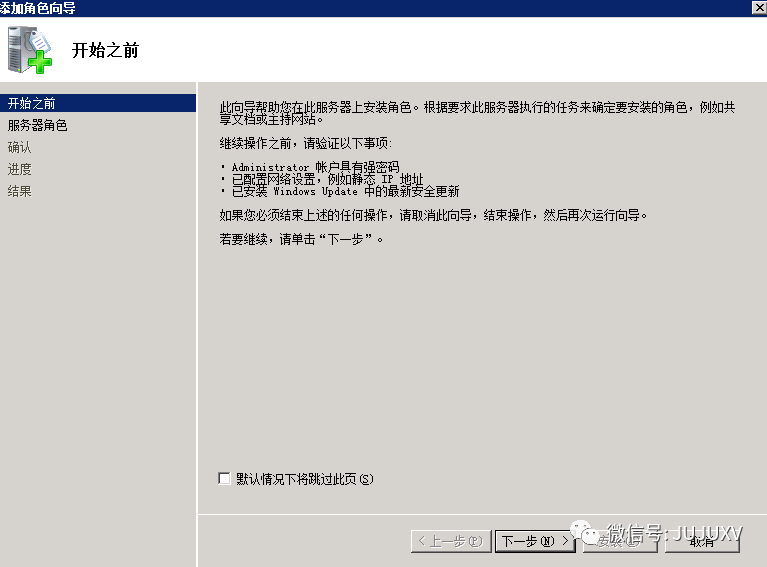

运行“添加角色”向导

选择添加“DHCP服务器”角色

在所有三层网络中，只需要为172.20.10.0/24，即MGMT网络启用DHCP动态地址分配

指定DNS服务器地址和域名

选择“此网络上的应用程序不需要WINS”

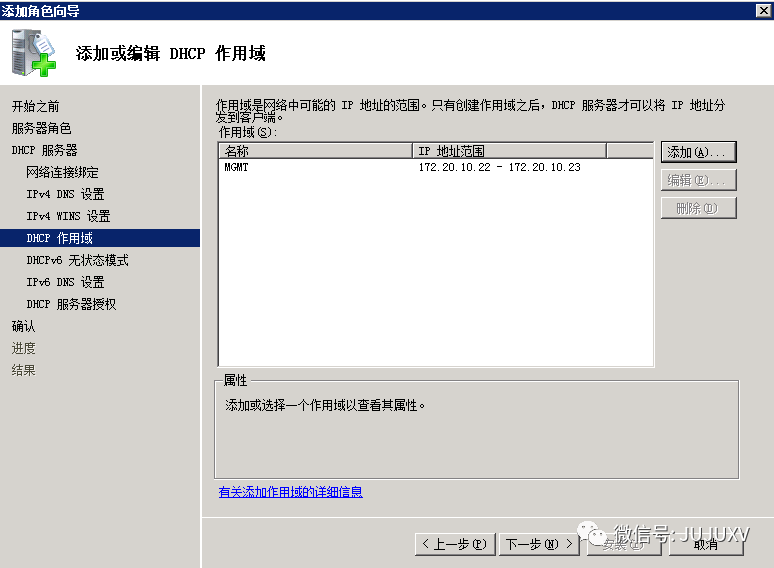

为172.20.10.0/24设置DHCP自动分配IP地址的资源池
在Auto Deploy环节，我们将用到2个172.20.10.0/24的地址

不需要添加其他的DHCP作用域

不开启DHCPv6无状态模式

使用域管理员eccomat\administrator授权ADDC DHCP服务器

确认各项参数设置无误，点击安装，开始DHCP服务器角色的部署进程

等待DHCP服务器角色安装完成

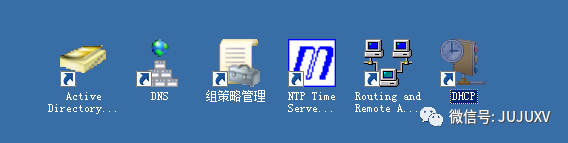

管理员可以将管理工具-DHCP添加到桌面，便于后期管理包括作用域、地址租用等功能

在Auto Deploy章节，我们将完成DHCP作用域设置

完成ADDC的所有角色部署后，现在的迷你SDDC环境拓扑有了不小的变化，其实V587-ESXI-01这台微型计算机就好像是一个容器，把一个完整的数据中心囊括其中：

V587-ESXI-01：数据中心边界，内含计算资源、存储资源、网络资源

External网络：模拟数据中心到Internet出口

MGMT网络：数据中心内设备的管理网络，包括ESXI管理地址、vCenter和NSX Manager管理地址等

VTEP网络：Overlay网络，用于传输封装的VXLAN(NSX-V)或者Geneve(NSX-T)数据包

PHYSICAL网络：生产网络，相当于企业内网，模拟数据中心内部网络环境

ADDC虚拟机：模拟一台核心网关，用于路由上述所有的三层网络；模拟四台服务器，包括域控制器、DNS服务器、NTP服务器和DHCP服务器

在后续的文章中，我们将正式开启包括vCenter、vSAN和NSX等一系列VMware SDDC基础架构层产品的安装、部署和配置演示。在明天的讨论中，我们首先部署基础架构层的核心-VMware vCenter。
