🌑3x01变形金刚外传：全新的NSX-T2.4

在去年上海的vForum大会上，VMware隆重介绍了NSX DC家族中的NSX-T产品；身边不少朋友都开始关注这个可能会带来变革的新事物。其实NSX-T在国外已经有不少的案例，也算不上是爆炸性的新东西了，只是大家对这个产品的了解还比较模糊。

前不久VMware发布了全新的NSX-T2.4版本，在我看来，这次发布不亚于VCSA6.5带来的震撼；借此机会，我也在实验室搭建了一套用于演示NSX-T常用功能的环境；从本篇起，我将通过若干实验，从技术上向各位展示这个划时代的VMware网络与安全产品。

本系列的标题是“变形金刚”，这是什么鬼？

其实NSX DC产品主要就是NSX-V与NSX-T，其中N代表Network网络，S代表Security安全；这一点熟悉NSX-V的朋友一定不陌生。在NSX Manager(后文简称NSXMGR)与vCenter Server(后文简称VC)注册集成后，管理员通过Web Client访问VC，就可以看到Network and Security网络与安全选项。NSX-V的V代表NSX for vSphere，它只适用于VMware的Hypervisor，也就是我们常说的vSphere Server，或者说ESXi；由于NSX-V与VC之间的紧密结合，在没有VC的环境或者其他异构环境(如KVM、容器等)使用场景中，显得无能为力（这个产品可能在2021年EOS，突然有点心疼）。NSX-T的T，其实就是Transformer的缩写，也就是变形金刚的意思；这不是望文生义，实际上，NSX的研发人员，都是用某一个汽车人的名字来命名，如NSX-T2.0版本据说就是“大黄蜂”。不过既然叫变形金刚，那我就揣测一下研发人员想要表达的含义，或许就是说NSX-T或者NSX DC产品，能适应任意应用、任意平台和任意云吧。

本系列将延续一步步实现SDDC系列的风格，我会和大家一起一步步部署基于NSX-T2.4产品的演示环境，其中也会涉及到2个异构的Hypervisor：ESXi与KVM。

由于NSX-T2.4的版本比较新，在部署的时候我遇到了不少问题；因此在本系列的开篇，我想先向各位展示，如何准备兼容NSX-T2.4的ESXi和KVM主机。

在此，我要特别感谢VMware高级讲师-寇雪旭老师，在我学习和工作过程中，给予我的帮助。在与寇老师交流技术的过程中，成长并学到了许多；寇老师的技术能力非常强，而且有非常丰富的实践经验，如果各位有机会参加VMware的培训，一定要好好向大拿取经。

0x01-01：VMware ESXi6.7环境准备

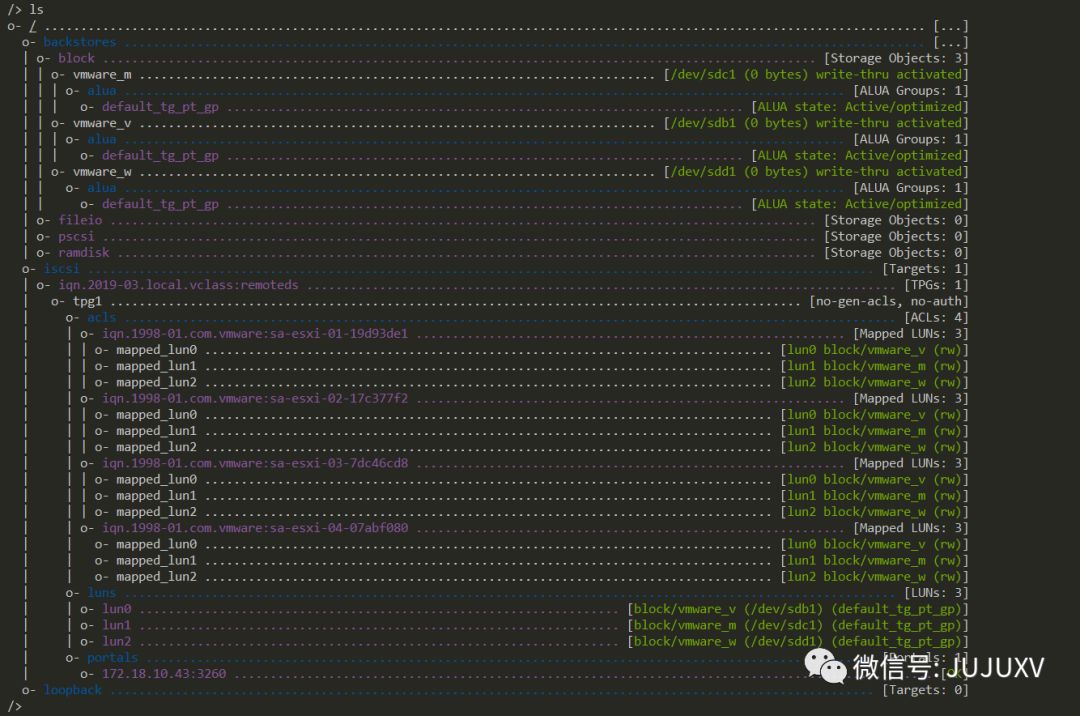

建议使用部署一台Linux操作系统(如CentOS7)，作为iSCSI目标服务器，提供所有ESXi6.7主机的共享存储使用

我的环境中，一共部署了4台ESXi6.7虚拟机模拟4台ESXi服务器；每台服务器分配2x2vCPU、16GB内存(至少8GB以上)、通过iSCSI协议挂载2个共享数据存储、4块vmnic；其中标准交换机vSwitch0上联由vmnic0和vmnic1承载，用于承载ESXi管理流量、vMotion流量、iSCSI流量和管理网络VLAN流量；4台服务器分别两两组成计算集群和管理与边界集群。

截止笔者部署演示环境，VMware最新的vSphere6.7安装镜像默认无法兼容NSX-T2.4的部署，需要安装ESXi6.7.0-201901001.zip这个Patch Release；建议各位通过VC自带的Update Manager(后文简称VUM)，为所有的ESXi主机进行修补程序升级操作。

具体的操作流程并不复杂，各位可以参考我的演示：

上传修补程序到VUM

创建一个Baseline基准，要求关联的ESXi必须安装ESXi6.7.0-201901001.zip Patch Release

将集群内的ESXi主机进入到维护模式后，通过VUM进行修复程序安装

可以看到，修复前最新的ESXi6.7版本为6.7.0.10302608

修复后的版本为6.7.0.11675023，这是NSX-T2.4兼容的最小版本

与NSX-V部署相类似，NSX-T也会有类似主机准备的阶段；在安装修复补丁后，应该可以在目标ESXi主机安装NSX-T的VIB；此处，请各位暂时忽略如何去实现，我会在后续的分享中详细说明

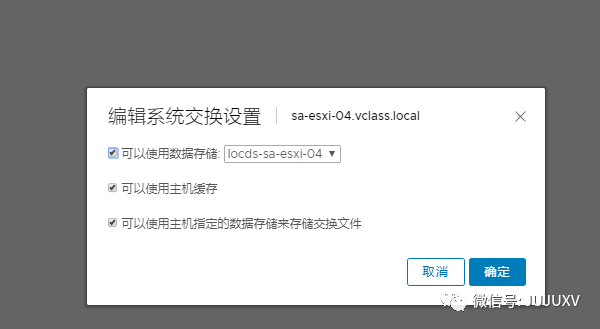

在实际的生产环境中，ESXi肯定不会有内存不足的情况出现；在实验环境中，我是通过虚拟机版本的ESXi模拟实际的服务器，可能会出现内存不足，导致NSX VIB安装失败的情况；因此我建议同样采用虚拟机版本ESXi的朋友，在ESXi的系统交换设置后，勾选“可以使用数据存储”，添加本地存储作为系统交换分区，以支持在内存不足的情况下，完成NSX VIB的安装

除此以外，如果有朋友发现虚拟机版本ESXi启动紫屏，请编辑该虚拟机设置，将固件引导从默认的EFI修改成BIOS，并取消勾选“安全引导”选项

如果各位朋友跟着我的节奏，完成了上述几处特殊配置，相信ESXi服务器的安装与网络基本设置不会成为阻挡学习NSX-T2.4部署的绊脚石。详细的安装步骤，也可以参考“一步步实现SDDC—学习平台环境的搭建(1)”。

0x01-02：基于Ubuntu16.04的KVM环境准备

较之ESXi6.7的环境准备，对于没接触过KVM的朋友可能会在这里遇到一些困难；VMware官方网站上列有NSX-T在KVM环境部署的安装配置手册，大家可以查阅参考，VMware的官方手册写得非常详细；在这里，我强调几点容易忽略的地方：

创建Ubuntu虚拟机的时候，需要开启硬件虚拟化，支持CPU VT-X
注：如果是物理机，需要在BIOS开启CPU VT-X

为Ubuntu分配至少2个网卡，其中Eth0将用于Ubuntu管理地址；Eth1用于业务网络（Geneve封装）

为了便于统一管理，选择将三块网络适配器，ens160、ens192和ens224分别改名为Eth0、Eth1和Eth2

编辑/etc/default/grub配置文件，修改如下字段：
GRUB_CMDLINE_LINUX=”net.ifnames=0 biosdevname=0”

更新启动项
# grub-mkconfig -o /boot/grub/grub.cfg
# reboot

验证主机是否支持虚拟化，即CPU是否支持vt-x
运行以下命令，结果不为1，说明已经开启了vt-x
# egrep -c ‘(vmx|svm)’ /proc/cpuinfo

初始化网络后，安装cpu-checker，用以验证KVM安装环境是否已经就绪
运行命令，检查KVM安装环境是否已经就绪
# kvm-ok

根据VMware官方文档，需要在Ubuntu KVM主机上安装如下软件包
#apt-get install -y qemu-kvm libvirt-bin ubuntu-vm-builder bridge-utils virtinst virt-manager virt-viewer libguestfs-tools

在我实际的部署过程中，参考了国外大拿的推荐，建议各位可以跟着我一把梭
# apt-get install qemu-kvm libvirt-bin ubuntu-vm-builder bridge-utils virtinst virt-manager virt-viewer libguestfs-toolslibunwind8 libgflags2v5 libgoogle-perftools4 traceroute python-mako python-simplejson python-unittest2 python-yaml python-netaddr libprotobuf9v5 libboost-chrono1.58.0 libgoogle-glog0v5 dkms libboost-date-time1.58.0 libleveldb1v5 libsnappy1v5 python-gevent python-protobuf ieee-data libyaml-0-2 python-linecache2 python-traceback2 libtcmalloc-minimal4 python-greenlet python-markupsafe libboost-program-options1.58.0

检查服务器的KVM服务是否正常运行
# /etc/init.d/qemu-kvm status

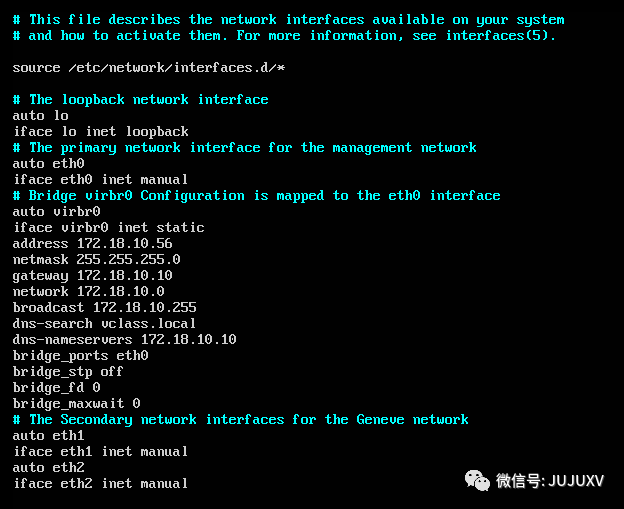

更新/etc/network/interfaces设置，以下给出一个参考示例：
注：对于KVM只安装NSXMGR-T等场景，不需要添加eth1或者eth2，作为Geneve网络承载网卡

创建桥接配置文件
# vim /var/lib/libvirt/images/bridge.xml

设置并启动桥接
# virsh net-define /var/lib/libvirt/images/bridge.xml
# virsh net-start bridge

设置桥接自动启动
# virsh net-autostart bridge

在KVM主机完成NSX主机准备后，可以看到多了vtep0.0接口

上述步骤是NSX-T2.4部署前的准备工作，在完成若干ESXi6.7和Ubuntu KVM安装与基本设置后，我们将开启NSX-T的学习之旅，最终各位可以看到的主机传输节点包括：

VC管理的2台ESXi6.7服务器：
注意：管理与边界集群的ESXi6.7主机不属于“主机传输节点”

独立部署的2台KVM服务器：

那么，如何来安装部署NSXMGR，并实现主机节点的准备工作呢？我会在后一篇分享中向大家演示。
