📢1、概述

在单臂模式下,负载均衡器不在客户端和服务器之间的流量路径中。在这种模式下,客户端和服务器可以在任何地方。负载均衡器执行源 NAT(SNAT) 以强制从服务器返回到客户端的流量通过负载均衡器。

对于单臂配置,需要部署一个 Tier-1 网关,该 Tier-1网关不需要上联到 Tier-0,将T1网关连接到后端服务器所在的分段。需要配置 Tier-1 接口,以将其连接到负载均衡服务器池所在的同一段,如果要将流量发送到出站,需要配置静态路由到现有的 Tier1 网关,该网关连接到 Tier 0 网关。

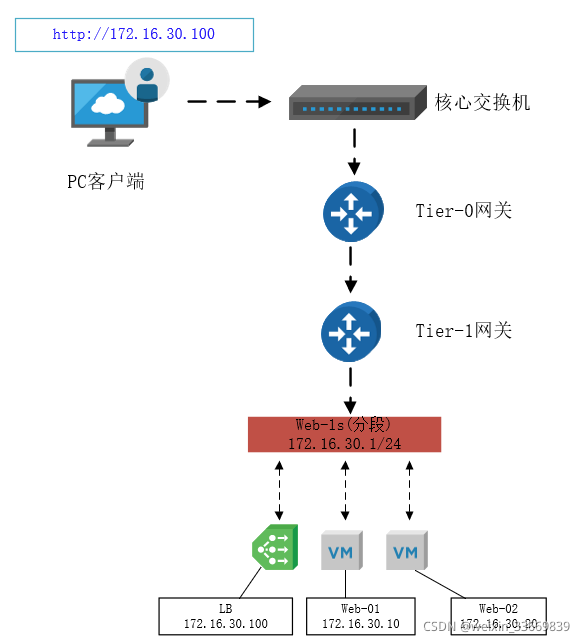

本文章的负载均衡拓扑如下:


📣2、创建T1

①创建 T1 网关,输入网关名称,该网关不需要连接到 T0上,下拉选择Edge集群,点击保存。


②再次编辑该 T1 网关,在【服务接口】右侧,点击设置。


③点击【添加接口】,输入接口名称,IP段(该IP范围必须是在web-ls内)和连接的分段。

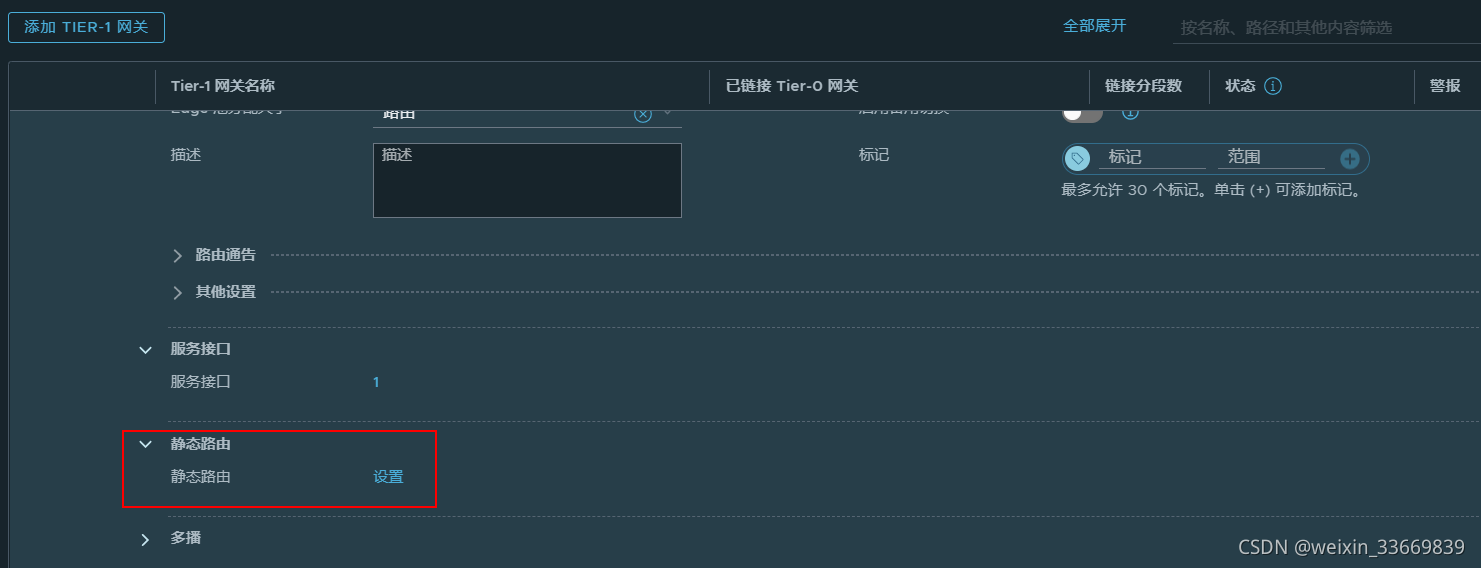

④继续编辑该 T1 网关,在【静态路由】右侧点击【设置】

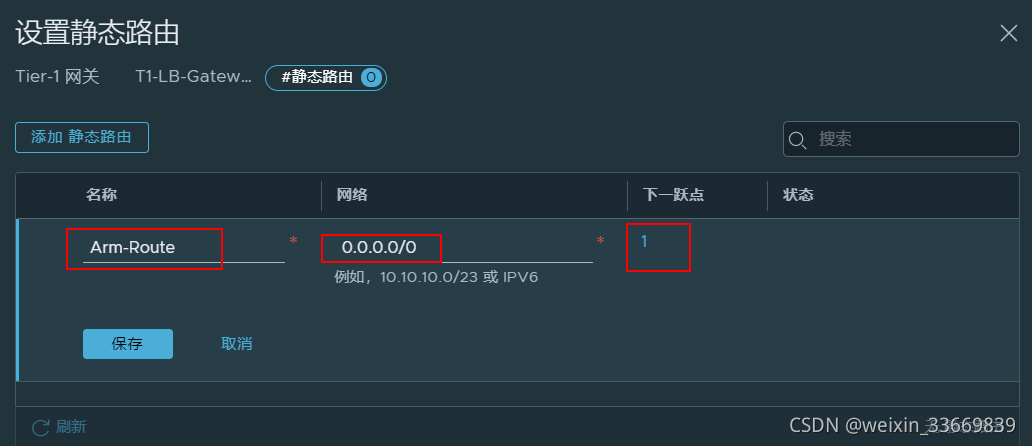

⑤点击【添加静态路由】,输入名称和网络,点击下一跃点


⑥输入下一跳的地址,也就是web-ls分段的网关,【范围】下拉选择之前创建的Arm-SV1,保存,关闭编辑。


⑦继续编辑该T1网关,启用【所有LB VIP路由】和【所有LB SNAT路由】,点击保存。


📯3、创建负载均衡器

①导航到【网络】-【负载均衡】,点击 【添加负载均衡器】,输入负载均衡器的名称,选择连接到刚刚创建的 T1网关,点击保存。


②点击 【虚拟服务器】-【添加虚拟服务器】,类型选择-【L7 HTTP】,输入虚拟服务器名称,提供服务的VIP,服务端口,负载均衡器和服务器池(内联模式创建的池),点击保存。


🔈4、测试负载均衡

①将提供服务的后端服务器:web-01和web-02连接web-ls分段。


②从NSX域之外的机器(外部网络),访问负载均衡器的 IP 地址: http://172.16.30.100,可以看到服务在web-01和web-02之间进行负载平衡。



🔉5、查看统计信息

①导航到 【负载均衡】-【服务器池】,找到要查看的池,点击右侧的【查看统计信息】


②切换卡片,查看服务器池成员信息


[
