上一篇文章谈论了部署嵌套VCF实验之前的准备工作，这篇文章我们开始来开始部署VCF。
VCF其实很简单-部署嵌套VCF实验环境-Part1

">VCF其实很简单-部署嵌套VCF实验环境-Part1
正确填写配置模板
====================
1.首先要注意一定使用与VCF版本对应的配置模板，例如我下载的VCF3.8.1，那么就一定要使用配套的配置模板。
">
2.作为一个excel表格，里面有6个Sheet，需要关注的是前5个。
在这个文件中，所有黄色格表示可以修改，如果修改不合规会显示红色。所有灰色和蓝色部分不可以自行修改。
Prerequisite Checklist
Management Workloads
Users and Groups
Hosts and Networks
Deploy Parameters
Stretched Cluster Host Routers
Prerequisite Checklist
检查一些提前部署的工作是否完成，如果完成的话，记得选择Verified
">
（Prerequisite Checklist）
Management Workloads
需要输入产品的License。
注意：由于有已知问题，SDDC Manager的License可以暂时留空。部署完成后再手工添加。
">

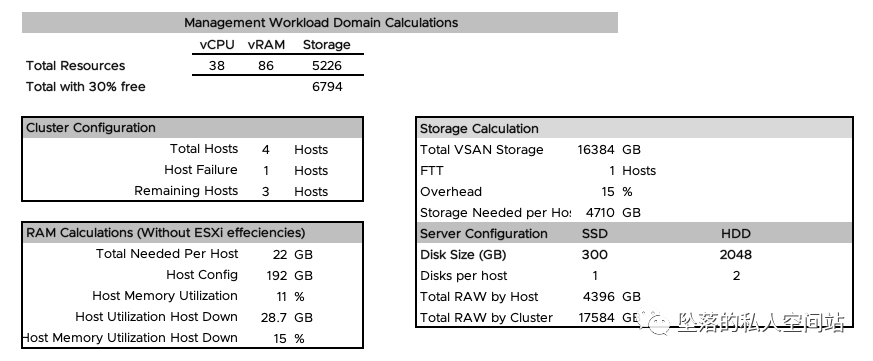

这一页里也会根据后面的选择自动统计出部署这个环境需要的磁盘空间，CPU数量以及内存使用量
">
Users and Groups
提前设置不同组件用户的密码，NSX控制器要求的密码会更复杂一些。
">
（Users and Groups）
Hosts and Networks
填写部署管理池的主机信息，包括：
主机名、IP地址，vSAN IP地址和vMotion IP地址。
">
另外还需要规划管理域的网络规划，这里为了方便，VLAN设置为0。使用相同的网段。
">
Deploy Parameters
这一页比较的复杂，分为5个部分：
现有架构
vSphere架构
NSX
Log Insight
SDDC Manager
在每个部分完成后，前面会自动打上对勾，这样可以快速检查是否有漏填的项目。
">
现有架构：
需要输入DNS、Zone名称、NTP服务器等。
">
vSphere架构：
需要输入vCenter和PSC的相关信息：主机名、IP等。
注意部署方式选择Tiny模式。
">

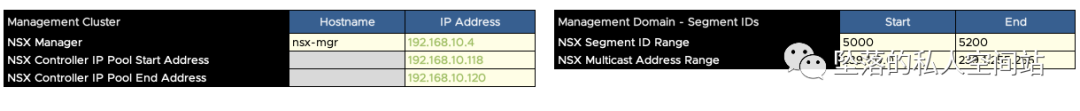

NSX：
NSX Manager的主机名、IP地址
NSX Controller的起始地址
Segment ID 范围
">
Log Insight
Log Insight的LB地址
3个节点的主机名、地址
部署规模选择small
">
SDDC Manager
主机名、IP地址等信息。
">
至此，这个配置表格就填写完成了。
部署Cloud Builder
====================
现在开始部署Cloud Builder 。
Cloud Builder主要执行两个任务：
验证上一步填写的配置表格。
执行Bringup任务来部署整个VCF环境，包括部署PSC,vCenter和NSX等。
部署Cloud Builder的过程与常规导入OVA文件的方式相同。其中需要填写“部署架构”，当前版本中包括VCF 和 VCF-VxRail两种架构，我们选择VCF架构就可以。另外还需要的填写2个用户的密码，分别是Cloud Builder管理员用户和root用户。最后，记得DNS和NTP一定要填写准确
">
部署完成后，我们把Cloud Builder开机，首先建议对时区进行调整，确保Cloud Builder使用正确的时区。
">
除此以外，我们可以使用admin用户SSH登陆到这台VM，检查NTP是否工作正常以及DNS解析是否正常。
">
（检查NTP）
">

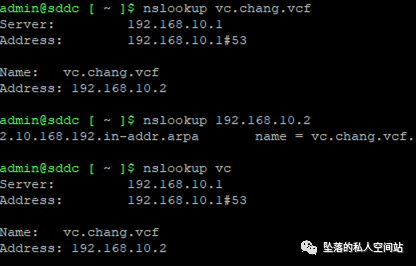

（检查DNS）
验证配置模板
====================
在部署完成后，我们会上传上一步准备好的配置文件，Cloud Builder会进行验证。
我们使用admin登陆Cloud Builder地址，上传配置模板。
">
">
上传完成后就可以进行验证，如果验证过程出现问题，则会出现具体的内容，例如：
">
全部都通过完成后，显示如下：
">
注意：如果需要进一步调查验证时失败的原因，则可以SSH到Cloud Builder，su到root下，检查/var/log/sos.log日志，里面会列出失败的原因。
现在所有的准备工作都完成，我们就可以开始执行Bringup任务啦。
