四足角色的Mapping操作

总体介绍

本章节将详细列出并介绍对四足绑定角色的映射操作以及部分原理。

概述

• 四足跟二足的所有映射操作都是保持一致的。
• 3dsMax中，绑定转制的映射面板是包括了二足跟四足身形在一起的。
• 所以在你想要了解四足的使用方式前，请先阅读理解二足Mapping操作。

版本注释

在1.0.5版本左右，四足的部分还处于优化的状态。对于带有控制器的四足支持效果较好。暂时不建议使用纯骨骼的映射方式去相互传递动画数据。

映射操作

下面将会用一个较为标准的绑定角色为你进行更加详细的操作演示（映射不分先后顺序）
腰部：

• 如下图（1）所标记，红色方框内的一般称之为Root。也就是角色绑定的根骨骼。黄色方框内则表示角色绑定的臀部骨骼。
• 角色绑定在只有一个腰部Root骨骼的情况下，如图（2）可以将这一根骨骼映射到面板中的根骨骼以及臀部骨骼上。参考图（3）。
• 多数情况下，Root骨骼是在世界坐标的原点的。至于是否需要对其进行映射。或直接忽略可根据自身需求进行确定。
• 剩下的腰部骨骼，向上依次进行映射，不够的情况下留空就好。

图（1） 图（2） 图（3）

脖子以及头部：

• 脖子跟腰部同理，从下往上依次进行映射即可。
• 头部直接映射头部的骨骼关节。

尾巴：
尾巴就正常的依次进行映射就好了。

前肢：

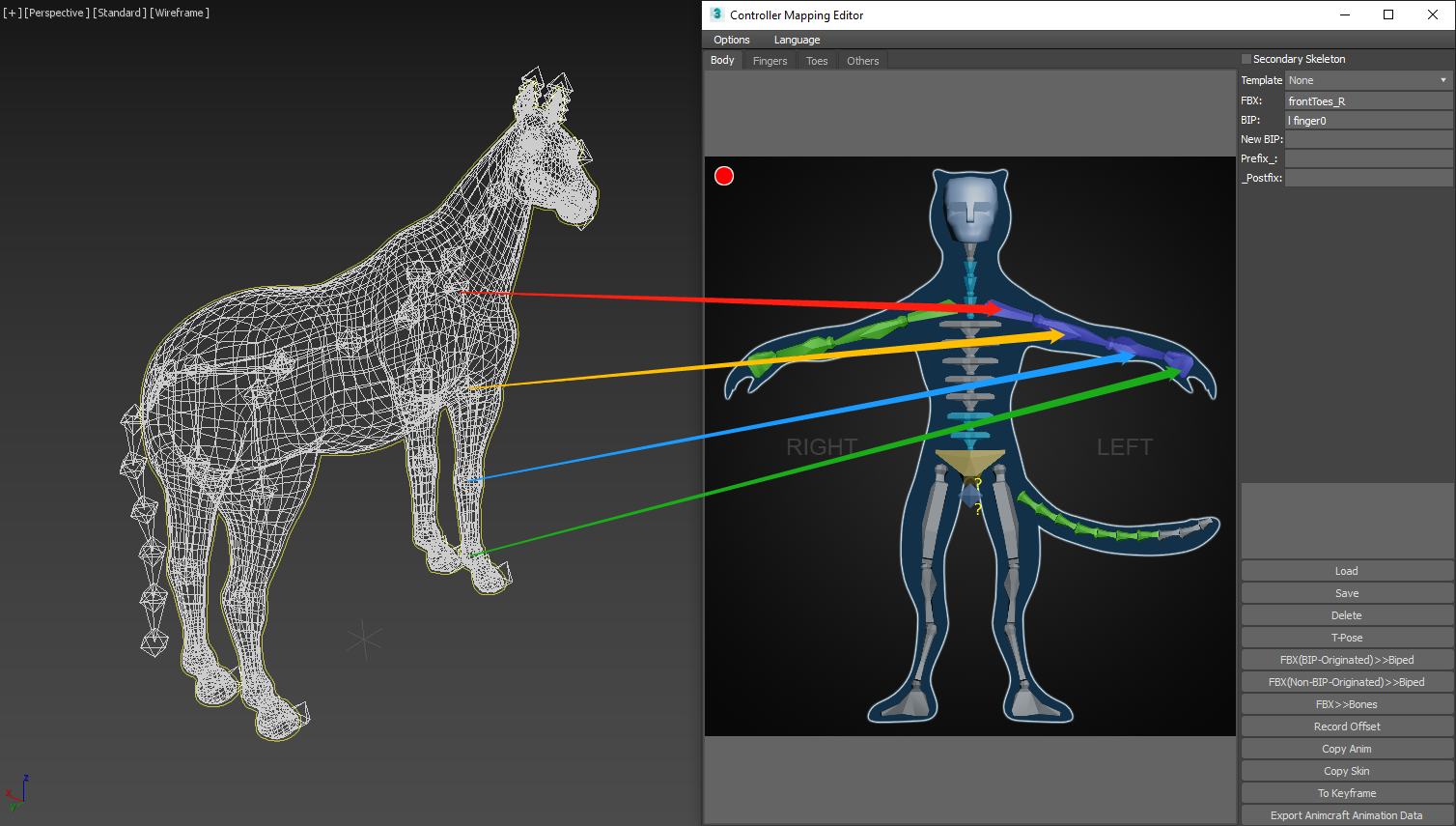

• 接着是前肢骨骼的映射，从肩部开始依次向后映射。
• 通常情况下，四足要比二足多一些关节。在身体面板不够的情况下。可以切换到手部的面板，然后在大拇指上，依次进行映射。

后腿：

• 后退的映射跟前肢是一样的，不过这里要注意的是，在身体面板不够进行映射的情况下，切换到脚部的面板下。从小拇指开始依次映射。

• 最后全部必要的骨骼就映射完成了。
• 如需了解绑定转制可参考以下详细内容：
  • FBX使用流程参考图。
  • FBX转BIP/Bones。
