本章节将详细列出并介绍对绑定角色的映射操作以及部分原理。

概述

3dsMax中，绑定转制的映射面板是包括了二足跟四足身形在一起的。所以，在映射二足角色时只需将需要的骨骼按照一定的规律映射上，多余的自动忽略即可。

Mapping（映射）的原理**

Animcraft的Mapping操作是通过对绑定角色做了一次重定向，把各个无意义的控制器，定义成了一个个有意义的部位。这个过程让Animcraft知道哪些控制器对应的是有意义的手，脚，头，脊椎等部位。这样Animcraft就能在读取某个部位的数据时，找到这个部位的骨骼，在写入某个部位的数据时，知道把这个数据合理的利用起来。

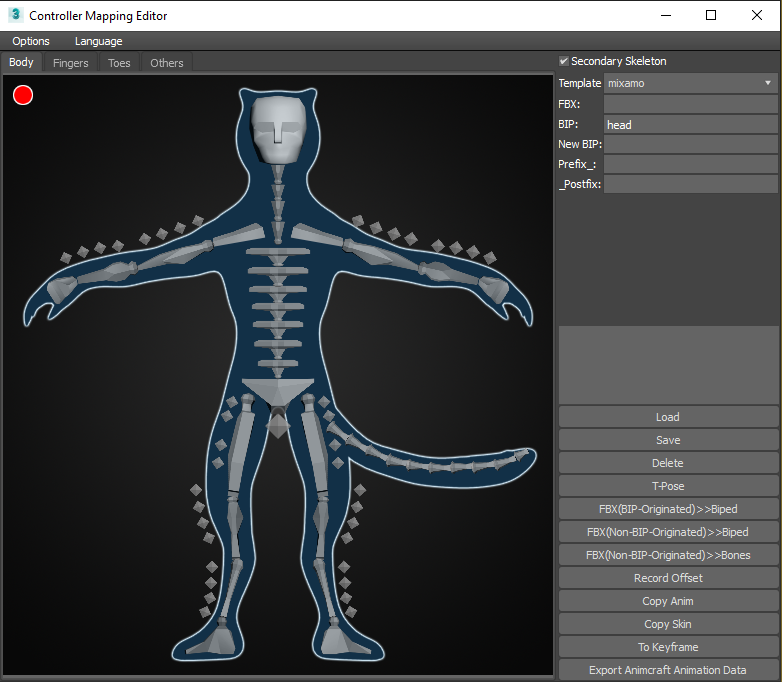

Mapping窗口
_

Mapping窗口的角色状态

Mapping窗口角色左上方有个圆形的标识，这个标识可以指明角色的Mapping状态，如下图

  • 当必要的控制器映射完成后，左上角的标识会呈现出橙色的状态。
  • 当标识显示成绿色时，表示所有控制器都已进行匹配了。
  • 当标识状态为红色时，则表示该角色尚未Mapping完整。


Mapping的操作

手动Mapping

  • 将需要进行Mapping的控制器或骨骼选中，然后Mapping窗口中，将鼠标放在对应的标记位置上，点击鼠标右键 > Map 即可完成该部位的Mapping。
  • Unmap为取消Mapping。


自动Mapping

  • 当选择角色一个控制器，打开Mapping窗口同时，系统会去遍历<我的文档>\animcraft\3dsMax\template路径中查找Mapping模版
  • 程序会自动搜索出最匹配当前角色设置的一套Mapping数据文件。作为默认加载，尽量减少在同样绑定中重复Mapping不必要骨骼的操作。
  • 你也可以取消应用这套数据，重新对你的角色进行Mapping操作。
  • 你也可以编辑，保存，读取，删除各个Mapping模版
  • 了解更多映射（Mapping）模版数据请参考模板Template的加载，保存与删除

我的文档中的模版文件

各部位Mapping细节

本部分描述了一些Mapping的顺序和推荐方式。
Mapping身体
在Mapping二足的时候，需要注意以下几点。

  • 腿部是从上往下依次Mapping骨骼。
  • 颈部及腰部是从下往上依次Mapping骨骼。
    :::success 提示
    注意根骨骼部分，如果是3dsMax源头绑定输出的FBX文件。根骨骼位置一般会有2个重叠的骨骼，根骨骼以及胯部的骨骼。非标准FBX没有臀部骨骼的情况下，请在Mapping窗口中，将2个骨骼Mapping成同一关节即可。 :::

Mapping**手指**

  • Mapping手指的顺序是从左向右，如提示面板中的标识符。
  • 可根据自身需求，来确定是否需要Mapping手指部位，用于传递动画，提供更多动画细节。

Mapping脚趾

  • Mapping脚趾的顺序是从右向左，如提示面板中的标识符。
  • 通常二足角色，没有更多脚趾细节的情况下，可以将FBX脚尖的骨骼Mapping在小拇指上。

Mapping**配件**

  • 我们可以根据资产需求，来自定义需要传递动画的配件部位。列如：披风 头发 等等。
  • Mapping配件时，只需Mapping整条骨骼链中的根骨骼即可。会自动将Mapping的骨骼，以及该骨骼层级下，所有的骨骼转换成Bonse骨骼。详情请参考 非CS源头骨骼转Bonse。

更多Mapping骨骼

在Mapping界面的右上角，勾选Secondary Skeleton可显示更多刺激骨骼的映射关节，用来实现更多的动画细节。
身体Mapping界面

视频流程演示

3DMAX.3.MAPPING详细操作.mp4 (21.86MB)视频版本Animcraft1.0
