InnoDB Change Buffer

介绍

在 MySQL 5.5 之前，叫插入缓冲（Insert Buffer），只针对 Insert 做了优化，现在对 Delete 和 Update 也有效，叫做写缓冲（Change Buffer）。

它是一种应用在非唯一普通索引页（non-unique secondary index page）不在缓冲池中，对页进行了写操作，并不会立刻将磁盘页加载到缓冲池，而仅仅记录缓冲变更（Buffer Changes），等未来数据被读取时，再将数据合并（Merge）恢复到缓冲池中的技术。Change Buffer 的目的是降低写操作的磁盘 IO，提升数据库性能。

Change Buffer 是一个持久化的对象，存放在 ibdata1 文件中，同时也会写 redo log。

官方文档：https://dev.mysql.com/doc/refman/8.0/en/innodb-change-buffer.html

原理

执行流程

CREATE TABLE user (
  id INT AUTO_INCREMENT, -- id 列是自增的
  name VARCHAR(30),      -- name 列是varchar
  PRIMARY KEY(id)        -- id 是主键
  key(name)              -- name 是非唯一二级索引
);

比如 user 表新增一条数据，对主键索引和非唯一二级索引会执行不同的存储步骤：

• 对于主键（id 列），每次插入都要立即插入对应的聚集索引页中（在内存中就直接插入，不在内存就先读取到内存）。
• 对于非唯一二级索引（secondary index）（name 列）
  • 在没有 Change Buffer 之前，每次插入一条记录，就要读取一次页（读取内存，或者从磁盘读到内存），然后将记录插入到页中。
  • 在有 Change Buffer 后，当插入一条记录时，先判断记录对应要插入的二级索引（secondary index）页是否在 Buffer Pool 中：
    • 如果该二级索引（secondary index）页已经在 Buffer Pool 中，则直接插入。
    • 反之，先将其 Cache 起来，放到 Change Buffer 中，等到该二级索引（secondary index）页被读到时，将 Change Buffer 中该页对应的记录合并（Merge）进去，从而减少 I/O 操作次数。

Change Buffer 就是用来减少 I/O 操作次数，提升二级索引插入的性能 。

Change Buffer 其实就是使用空间换时间，利用批量插入的方式减少 I/O 操作次数，因为 InnoDB 是索引组织表的存储方式，主键索引的叶子节点存放了完整的记录，二级索引可以先不着急插入，只需要先插入主键即可。

通过如下案例形象的描述 Change Buffer 带来的好处：

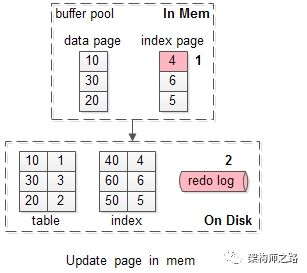

情况一：假如要修改页号为 4 的索引页，而这个页正好在缓冲池内。

如上图序号1-2：

1. 直接修改缓冲池中的页，一次内存操作。
2. 写入 redo log，一次磁盘顺序写操作。

这种情况的效率是最高的。

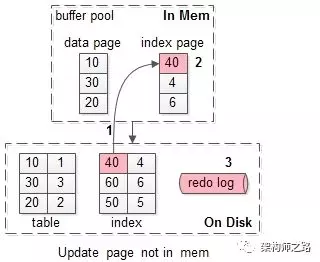

情况二：假如要修改页号为 40 的索引页，而这个页正好不在缓冲池内。

此时麻烦一点，如上图需要1-3：

1. 先把需要为 40 的索引页，从磁盘加载到缓冲池，一次磁盘随机读操作。
2. 修改缓冲池中的页，一次内存操作。
3. 写入 redo log，一次磁盘顺序写操作。

没有命中缓冲池的时候，至少产生一次磁盘 I/O 操作。

InnoDB 在引入 Change Buffer 后，上文“情况二”流程会有什么变化？

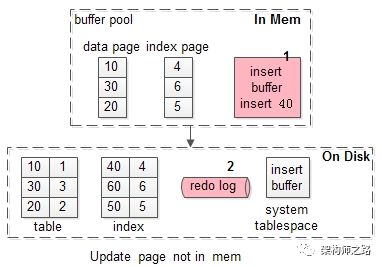

假如要修改页号为 40 的索引页，而这个页正好不在缓冲池内。

引入 Change Buffer 优化后，流程优化为：

1. 在写缓冲中记录这个操作，一次内存操作。
2. 写入 redo log，一次磁盘顺序写操作。

其性能与这个索引页在缓冲池中相近。

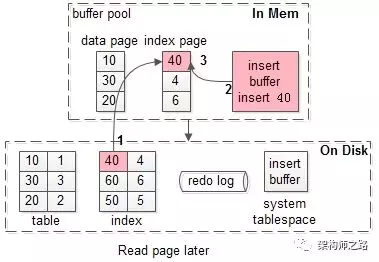

稍后的一个时间，有请求查询索引页 40 的数据。

此时的流程如序号 1-3：

1. 载入索引页，缓冲池未命中，这次磁盘IO不可避免。
2. 从写缓冲读取相关信息。
3. 恢复索引页，放到缓冲池 LRU 里。

哪些场景会触发 Merge 操作呢？

在执行 Merge 操作之前，Change Buffer 数据是存在内存中，为了防止数据库意外宕机导致数据丢失，系统会周期性将 Change Buffer 数据写入到共享表空间中。

1. 辅助索引页被读取到 Buffer Pool 中

   1. 例如这在执行正常的 select 查询操作，索引页被调入内存，该索引页对应在 Change Buffer 中的索引更改记录就会发生 Merge 操作。

2. ibuf bitmap 页追踪到该辅助索引页已无可用空间时

3. Master Thread 工作

   1. 在 Master Thread 线程中每秒或每 10 秒会进行一次 Merge 的操作，不同之处在于每次进行 Merge 操作的页的数量不同。

4. MySQL 正常关闭时

5. redo log 写满时

   1. 几乎不会出现 redo log 写满，因为当 redo log 写满了，整个数据库将处于无法写入的不可用状态。

为什么写缓冲优化，仅适用于非唯一普通索引页呢？

如果索引设置了唯一（unique）属性，在进行修改操作时，InnoDB 必须进行唯一性检查。也就是说，索引页即使不在缓冲池中，磁盘上的页读取也无法避免，此时就应该直接把相应的页放入缓冲池再进行修改。

执行效果

通过如下命令可以查看 Change Buffer 的执行情况：

mysql> show engine innodb status\G
--------------省略其他输出-------------
-------------------------------------
INSERT BUFFER AND ADAPTIVE HASH INDEX
-------------------------------------
Ibuf: size 1, free list len 0, seg size 2, 0 merges -- 这里为0，可能是Buffer Pool足够大，
                                                    -- 数据页都缓存在内存中了，就用不到Change Buffer了
merged operations:
insert 0, delete mark 0, delete 0
discarded operations:
insert 0, delete mark 0, delete 0

1. seg size：页的数量，例如当前页为 8K，则 seg_size * 8K 就是 Change Buffer 使用的内存大小。
2. merges：合并了多少页。
3. merged insert：插入了多少条记录。
   1. insert / merges：就是插入的效率（插入一条记录，就要读取一次页）。
4. discarded operations：应该是很小的值，或者为 0，当记录写入到 Change Buffer 后，对应的表被删除了，则相应的 Buffer 中的记录就应该被丢弃。

使用 Change Buffer 的前提时，需要使用随机 IO ，这时才放入 Change Buffer 中，如果页已经在 Buffer Pool中，就不需要使用 Change Buffer 了。

举例说明 Change Buffer 的执行效果：

假设：merges = 10，insert = 1000，delete mark = 1000，delete = 1000

Merge 一次可以处理的记录数：(1000 + 1000 + 1000) / 10 = 300。

注意：如果 merges 的数据较大，说明 Change Buffer 调小了，也可能是非唯一索引建的多了。对表进行批量 IDU 的时候，可能会导致 Change Buffer 迅速增加。

参数

Change Buffer 有两个重要参数：

mysql> show variables like "%change_buffer%";
+-------------------------------+-------+
| Variable_name                 | Value |
+-------------------------------+-------+
| innodb_change_buffer_max_size | 25    |
| innodb_change_buffering       | all   |
+-------------------------------+-------+
2 rows in set (0.00 sec)

• innodb_change_buffer_max_size：配置 Change Buffer 的大小占整个缓冲池的比例，默认值是 25%，最大值是 50%。
• innodb_change_buffering：配置哪些写操作启用 Change Buffer，可以设置成 all、none、inserts、deletes、changes、purges。 | Value
  | Description | | :—-: | :—-: | | all | The default value: buffer inserts, delete-marking operations, and purges. | | none | Do not buffer any operations. | | inserts | Buffer insert operations. | | deletes | Buffer delete-marking operations. | | changes | Buffer both inserts and delete-marking operations. | | purges | Buffer the physical deletion operations that happen in the background. |

性能

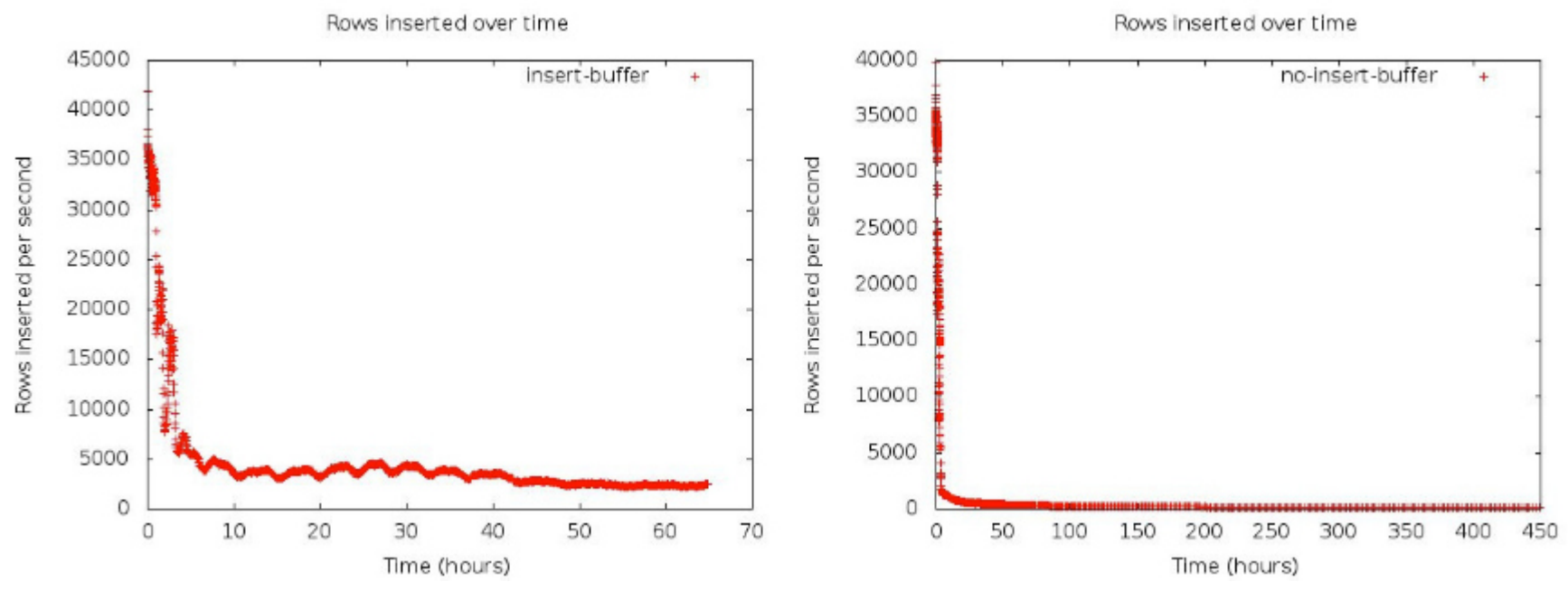

左图使开启了 Change Buffer，而右图未开启，一开始都比较高是因为还没有全量的进行刷磁盘（脏页全部在 Buffer Pool 中，还没有满），当执行 Merge 操作的时候，Insert 的性能下降，对比右图，开启 Change Buffer 后，Rows inserted per second 的值在 5k 左右，SSD 场景下也建议开启 Change Buffer。

参考

写缓冲(change buffer)，这次彻底懂了！！！
InnoDB关键特性之change buffer

作者：殷建卫 链接：https://www.yuque.com/yinjianwei/vyrvkf/zytfa0 来源：殷建卫 - 架构笔记 著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。
