RPC 定义
手写 RPC 框架

RPC 定义

远程过程调用（英语：Remote Procedure Call，缩写为 RPC）是一个计算机通信协议。该协议允许运行于一台计算机的程序调用另一台计算机的子程序，而程序员无需额外地为这个交互作用编程。如果涉及的软件采用面向对象编程，那么远程过程调用亦可称作远程调用或远程方法调用，例：Java RMI。

接下来我们通过手写一个简易的 RPC 框架来分析它的原理。

手写 RPC 框架

原理分析

在手写 RPC 框架之前，我们需要知道为什么要设计 RPC 框架，以及 RPC 框架可能存在的组成部分。

在分布式服务中，最核心的两个点：第一个是我们的模块、功能分布在不同的计算机结点上，第二点是各个模块之间需要基于某种通信的方式去实现数据的交换。

常见的通信方式有两种：HTTP 和 TCP，在 Spring Cloud 里面用的比较多的是 HTTP，在 Dubbo、Thirft、gRPC 中使用的比较多的是 TCP。

我们来思考一个问题，【用户模块】在调用【交易模块】功能的时候，需要做哪些事情？

【用户模块】每次在调用【交易模块】的时候，都会执行上面的步骤，如果没有一个框架来提供这样的功能，那么我们需要为每一个模块都开发这样的逻辑，所以需要定义一套协议（RPC 协议）来规范整个远程调用，进而在这个协议之上设计一个 RPC 框架。

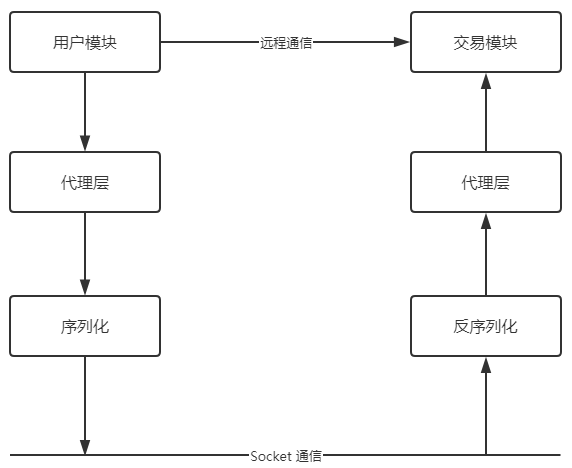

在设计 RPC 框架的时候，每一层需要哪些技术？

【用户模块】在请求【交易模块】的时候，代理层会把调用方法、参数按照一定的格式进行封装，序列化把代理层封装的数据转换为可传输的数据，然后再通过底层的 Socket 通信传输给对方。

【交易模块】在收到【用户模块】请求的时候，反序列化会把传输过来的数据转换为格式化的数据，代理层根据数据内容进行分发，就是基于反射的方式调用【交易模块】的某一个类的某一个方法，获得执行结果，然后把结果返回给【用户模块】。

手写 RPC V1 版本

代码地址：https://gitee.com/yin_jw/demo/tree/master/rpc-demo

Server 端

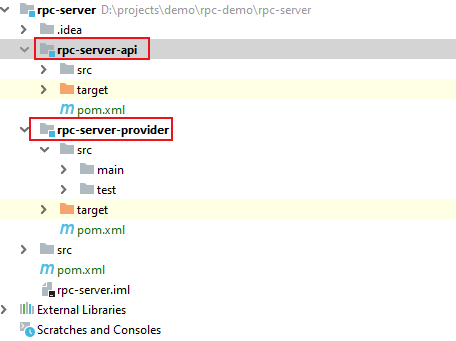

基于上面的分析，我们来手写一个简易的 RPC 框架。先设计 Server 端，因为 Server 端把接口暴露给 Client 端远程调用的时候，Client 端需要知道接口的定义，所以把接口和实现拆分成两个包，接口的 Jar 包通过 Maven 仓库提供给 Client 端依赖使用。

rpc-server-provider 依赖 rpc-server-api，在 rpc-server-api 中定义 IHelloService 接口，在 rpc-server-provider 中实现该接口。

rpc-server 如果想对外提供 IHelloService 服务，则需要把该服务发布出去。设计 RPCProxyServer 代理类提供服务发布功能。

RpcProxyServer：服务代理类。

public class RpcProxyServer {
    private static final Map<String, Object> services = new ConcurrentHashMap<>();
    private static final Executor threadPool = Executors.newCachedThreadPool();
    public void addServices(String serviceName, Object service) {
        services.put(serviceName, service);
    }
    public void publish(int port) {
        ServerSocket serverSocket = null;
        try {
            serverSocket = new ServerSocket(port);
            while (true) {
                Socket socket = serverSocket.accept();
                threadPool.execute(new ProcessHandler(socket, services));
            }
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            IoUtils.close(serverSocket);
        }
    }
}

ProcessHandler：请求处理类。

public class ProcessHandler implements Runnable {
    private Socket socket;
    private Map<String, Object> services;
    public ProcessHandler(Socket socket, Map<String, Object> services) {
        this.socket = socket;
        this.services = services;
    }
    @Override
    public void run() {
        ObjectInputStream ois = null;
        ObjectOutputStream oos = null;
        try {
            ois = new ObjectInputStream(socket.getInputStream());
            // 处理请求参数，反射调用服务方法
            RpcRequest rpcRequest = (RpcRequest) ois.readObject();
            Object result = invoke(rpcRequest);
            oos = new ObjectOutputStream(socket.getOutputStream());
            oos.writeObject(result);
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            IoUtils.close(oos, ois);
        }
    }
    /**
     * 反射调用服务方法，返回执行结果
     *
     * @param rpcRequest
     */
    private Object invoke(RpcRequest rpcRequest) throws NoSuchMethodException,
            InvocationTargetException, IllegalAccessException {
        String className = rpcRequest.getClassName();
        Object service = services.get(className);
        if (service == null) {
            throw new RuntimeException("service is null");
        }
        Class clzss = service.getClass();
        Object[] parameters = rpcRequest.getParameters();
        Class<?>[] parameterTypes = new Class[parameters.length];
        for (int i = 0; i < parameters.length; i++) {
            parameterTypes[i] = parameters[i].getClass();
        }
        Method method = clzss.getMethod(rpcRequest.getMethodName(), parameterTypes);
        Object result = method.invoke(service, parameters);
        return result;
    }
}

RpcRequest：定义传输内容的实体类。

public class RpcRequest {
    private String className;
    private String methodName;
    private Object[] parameters;
    // get set 方法
}

启动 Server 服务。

public class App {
    public static void main(String[] args) {
        IHelloService helloService = new HelloServiceImpl();
        RpcProxyServer rpcProxyServer = new RpcProxyServer();
        rpcProxyServer.addServices(IHelloService.class.getName(), helloService);
        rpcProxyServer.publish(9090);
    }
}

Client 端

Client 端只依赖了 Server 端的接口包，没有实现类，也是通过代理的方式获得 Server 端的服务数据。

App：Client 端调用，不能直接创建 IHelloService 的实现类，只能获得代理类。

public class App {
    public static void main(String[] args) {
        RpcProxyClient rpcProxyClient = new RpcProxyClient();
        IHelloService helloService = rpcProxyClient.clientProxy(IHelloService.class, "localhost", 9090);
        String result = helloService.sayHello("james");
        System.out.println(result);
    }
}

RpcProxyClient：代理类，用来生成 IHelloService 的代理对象。

public class RpcProxyClient {
    public <T> T clientProxy(Class interfaceCls, String host, int port) {
        return (T) Proxy.newProxyInstance(interfaceCls.getClassLoader(),
                new Class[]{interfaceCls},
                new RemoteInvocationHandler(host, port));
    }
}

RemoteInvocationHandler：Java 动态代理 InvocationHandler 实现类，用来封装请求参数，调底层 Socket 通信实现类。

public class RemoteInvocationHandler implements InvocationHandler {
    private String host;
    private int port;
    public RemoteInvocationHandler(String host, int port) {
        this.host = host;
        this.port = port;
    }
    @Override
    public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
        // 封装请求参数
        RpcRequest rpcRequest = new RpcRequest();
        rpcRequest.setClassName(method.getDeclaringClass().getName());
        rpcRequest.setMethodName(method.getName());
        rpcRequest.setParameters(args);
        // 请求Server服务获得数据
        RpcNetTransport rpcNetTransport = new RpcNetTransport(host, port);
        Object result = rpcNetTransport.send(rpcRequest);
        return result;
    }
}

RpcNetTransport：负责 Socket 通信，把封装好的请求参数传输给 Server 端，同时获得返回数据。

public class RpcNetTransport {
    private String host;
    private int port;
    public RpcNetTransport(String host, int port) {
        this.host = host;
        this.port = port;
    }
    public Object send(RpcRequest rpcRequest) {
        Socket socket = null;
        ObjectOutputStream oos = null;
        ObjectInputStream ois = null;
        Object result = null;
        try {
            socket = new Socket(host, port);
            oos = new ObjectOutputStream(socket.getOutputStream());
            oos.writeObject(rpcRequest);
            oos.flush();
            ois = new ObjectInputStream(socket.getInputStream());
            result = ois.readObject();
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            IoUtils.close(ois, oos, socket);
        }
        return result;
    }
}

手写 RPC V1 版本到这里就完成了，主要涉及到的知识点有：Java 动态代理、序列化与反序列、Java BIO Socket 编程。

“Java 动态代理”参考：https://www.yuque.com/yinjianwei/vyrvkf/dtdhxw
“序列化与反序列”参考：https://www.yuque.com/yinjianwei/vyrvkf/sin872
“Java BIO Socket 编程”：后续会涉及

手写 RPC V2 版本

在 V1 版本的基础上，我们想进一步优化我们的 RPC 框架，引入注解功能，通过注解的方式发布服务。

先引入 Spring 的 Jar 包，通过 Spring 来启动 Server 端。

<dependency>
    <groupId>org.springframework</groupId>
    <artifactId>spring-context</artifactId>
    <version>4.3.16.RELEASE</version>
</dependency>

RpcService：定义注解，该注解需要被 Spring 管理，所以需要加上 @Component 注解。

@Target(ElementType.TYPE)
@Retention(RetentionPolicy.RUNTIME)
@Component
public @interface RpcService {
    // 服务接口名
    Class<?> value();
}

RpcProxyServer：重新定义服务代理类，引入 Spring 功能。

@Component
public class RpcProxyServer implements InitializingBean, ApplicationContextAware {
    private static final Map<String, Object> services = new ConcurrentHashMap<>();
    private static final Executor threadPool = Executors.newCachedThreadPool();
    private int port = 9090;
    /**
     * 启动Socket服务
     *
     * @throws Exception
     */
    @Override
    public void afterPropertiesSet() throws Exception {
        ServerSocket serverSocket = null;
        try {
            serverSocket = new ServerSocket(port);
            while (true) {
                Socket socket = serverSocket.accept();
                threadPool.execute(new ProcessHandler(socket, services));
            }
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            IoUtils.close(serverSocket);
        }
    }
    /**
     * 通过Spring，获得定义了RpcService注解的service
     *
     * @param applicationContext
     * @throws BeansException
     */
    @Override
    public void setApplicationContext(ApplicationContext applicationContext) throws BeansException {
        Map<String, Object> servicesMap = applicationContext.getBeansWithAnnotation(RpcService.class);
        if (CollectionUtils.isEmpty(servicesMap)) {
            return;
        }
        for (Object serviceBean : servicesMap.values()) {
            RpcService rpcService = serviceBean.getClass().getAnnotation(RpcService.class);
            String serviceName = rpcService.value().getName();
            services.put(serviceName, serviceBean);
        }
    }
}

HelloServiceImpl：实现类不要忘了加上自定义的注解 @RpcService(IHelloService.class)

@RpcService(IHelloService.class)
public class HelloServiceImpl implements IHelloService {
    @Override
    public String sayHello(String content) {
        System.out.println("request content: " + content);
        return "say hello";
    }
}

App：启动类，使用 Spring 启动。

public class App {
    public static void main(String[] args) {
        AnnotationConfigApplicationContext context =
                new AnnotationConfigApplicationContext("com.yjw.rpc.v2");
        context.start();
    }
}

新增加了 Spring 的一些知识点。
