InnoDB 提供了缓冲池（Buffer Pool）机制，缓存表数据与索引数据，把磁盘上的数据加载到缓冲池中，避免每次访问都进行磁盘 IO，起到加速访问的作用。

InnoDB 的缓冲池是以页为单位存储的，且页大小和 innodb_page_size 一致。

Buffer Pool 介绍

Buffer Pool 参数

  • innodb_buffer_pool_size：设置 Buffer Pool 总容量。
    • 在内存允许的情况下，该值设置的越大越好，Buffer Pool 容量的大小对 MySQL 的性能影响很大。
  • innodb_buffer_pool_instances：设置 Buffer Pool 实例个数。
    • 所有实例的总容量还是 innodb_buffer_pool_size，只是拆分成多个实例，建议设置成 CPU 个数，设置大了也没什么伤害。
    • 设置该参数的好处是什么呢？主要是因为数据库的操作首先访问的是 Buffer Pool，它是一块热点区域，多线程访问 Buffer Pool 会存在一定的竞争，把一个 Buffer Pool 拆分成多个 Buffer Pool 有利于减少竞争，将热点打散，提高并发性能。
    • 正如上面所说的，该参数对 MySQL 的性能影响也较大。
  • innodb_old_blocks_pct
  • innodb_old_blocks_time
    • 这两个参数在分析 Buffer Pool LRU 算法的时候会描述。
  • innodb_buffer_pool_dump_at_shutdown
  • innodb_buffer_pool_dump_now
  • innodb_buffer_pool_dump_pct
  • innodb_buffer_pool_filename
  • innodb_buffer_pool_load_abort
  • innodb_buffer_pool_load_at_startup
  • innodb_buffer_pool_load_now
    • 这部分参数在分析 Buffer Pool 预热的时候会描述。

Buffer Pool 性能

先来看一张 sysbench 的压测图：
该图测试的是 TPS（每秒事务数），实际 QPS 过万。虽然这张图不能代表实际生产环境 Buffer Pool 的性能，但是也反映出 Buffer Pool 对 MySQL 性能的巨大影响。

在实际生产环境中，根据数据的容量，物理机的性能，Buffer Pool 设置的越大，MySQL 的性能越好。

Buffer Pool 状态

第一种方式：使用 show engine innodb status\G 命令查看 Buffer Pool 状态。

  1. mysql> show engine innodb status\G
  2. -- ---------------省略其他输出-----------------
  3. ---BUFFER POOL 0
  4. Buffer pool size 16383 -- 该Buffer Pool中有多少个页
  5. Free buffers 16357 -- 该Buffer Pool中有多少个空白页（Free List），线上可能看到为0
  6. Database pages 41 -- 该Buffer Pool中使用了多少页（LRU List）
  7. Old database pages 0 -- old pages（见3.4）
  8. Modified db pages 0 -- 脏页
  9. Pending reads 0
  10. Pending writes: LRU 0, flush list 0, single page 0
  11. Pages made young 0, not young 0
  12. 0.00 youngs/s, 0.00 non-youngs/s -- young表示old-->new的状态
  13. Pages read 41, created 0, written 20
  14. 0.00 reads/s, 0.00 creates/s, 0.00 writes/s
  15. No buffer pool page gets since the last printout
  16. Pages read ahead 0.00/s, evicted without access 0.00/s, Random read ahead 0.00/s
  17. LRU len: 41, unzip_LRU len: 0 I/O sum[0]:cur[0], unzip sum[0]:cur[0]
  18. -- ---------------省略其他输出-----------------

第二种方式：使用元数据表 information_schema.INNODB_BUFFER_POOL_STATS 查看 Buffer Pool 状态。

  1. mysql> select * from information_schema.INNODB_BUFFER_POOL_STATS\G
  2. *************************** 1. row ***************************
  3. POOL_ID: 0
  4. POOL_SIZE: 16383 -- 该Buffer Pool中有多少个页
  5. FREE_BUFFERS: 16357 -- 该Buffer Pool中有多少个空白页（Free List），线上可能看到为0
  6. DATABASE_PAGES: 41 -- 该Buffer Pool中使用了多少页（LRU List）
  7. OLD_DATABASE_PAGES: 0 -- old pages （见3.4）
  8. MODIFIED_DATABASE_PAGES: 0 -- 脏页
  9. PENDING_DECOMPRESS: 0
  10. PENDING_READS: 0
  11. PENDING_FLUSH_LRU: 0
  12. PENDING_FLUSH_LIST: 0
  13. PAGES_MADE_YOUNG: 0
  14. PAGES_NOT_MADE_YOUNG: 0
  15. PAGES_MADE_YOUNG_RATE: 0
  16. PAGES_MADE_NOT_YOUNG_RATE: 0
  17. NUMBER_PAGES_READ: 41
  18. NUMBER_PAGES_CREATED: 0
  19. NUMBER_PAGES_WRITTEN: 20
  20. PAGES_READ_RATE: 0
  21. PAGES_CREATE_RATE: 0
  22. PAGES_WRITTEN_RATE: 0
  23. NUMBER_PAGES_GET: 1041
  24. HIT_RATE: 0
  25. YOUNG_MAKE_PER_THOUSAND_GETS: 0
  26. NOT_YOUNG_MAKE_PER_THOUSAND_GETS: 0
  27. NUMBER_PAGES_READ_AHEAD: 0
  28. NUMBER_READ_AHEAD_EVICTED: 0
  29. READ_AHEAD_RATE: 0
  30. READ_AHEAD_EVICTED_RATE: 0
  31. LRU_IO_TOTAL: 0
  32. LRU_IO_CURRENT: 0
  33. UNCOMPRESS_TOTAL: 0
  34. UNCOMPRESS_CURRENT: 0
  35. -- ---------------省略其他输出-----------------
  37. mysql> select * from information_schema.INNODB_BUFFER_PAGE_LRU limit 1\G
  38. *************************** 1. row ***************************
  39. POOL_ID: 0
  40. LRU_POSITION: 0
  41. SPACE: 0 -- space id 表空间号
  42. PAGE_NUMBER: 7 -- 对应的页号
  43. PAGE_TYPE: SYSTEM
  44. FLUSH_TYPE: 1
  45. FIX_COUNT: 0
  46. IS_HASHED: NO
  47. NEWEST_MODIFICATION: 4005630175 -- 该页最近一次（最新）被修改的LSN值
  48. OLDEST_MODIFICATION: 0 -- 该页在Buffer Pool中第一次被修改的LSN值，FLushList是根据该值进行排序的
  49.                        -- 该值越小，表示该页应该最先被刷新
  50. ACCESS_TIME: 729305074
  51. TABLE_NAME: NULL
  52. INDEX_NAME: NULL
  53. NUMBER_RECORDS: 0
  54. DATA_SIZE: 0
  55. COMPRESSED_SIZE: 0
  56. COMPRESSED: NO
  57. IO_FIX: IO_NONE
  58. IS_OLD: NO
  59. FREE_PAGE_CLOCK: 0
  60. 1 row in set (0.01 sec)
  61. -----------------省略其他输出-----------------

Buffer Pool 在线调整

从 MySQL 5.7 开始，可以在线修改 innodb_buffer_pool_size。

  1. mysql> show variables like "%innodb_buffer_pool_size%"; +-------------------------+------------+
  2. | Variable_name | Value |
  3. +-------------------------+------------+
  4. | innodb_buffer_pool_size | 1073741824 |
  5. +-------------------------+------------+
  6. 1 row in set (0.00 sec)
  8. mysql> set global innodb_buffer_pool_size=2*1024*1024*1024; -- 扩大
  9. Query OK, 0 rows affected (0.00 sec)
  10. mysql> show variables like "%innodb_buffer_pool_size%"; +-------------------------+------------+
  11. | Variable_name | Value |
  12. +-------------------------+------------+
  13. | innodb_buffer_pool_size | 2147483648 |
  14. +-------------------------+------------+
  15. 1 row in set (0.00 sec)
  17. mysql> set global innodb_buffer_pool_size=1*1024*1024*1024; -- 缩小，没修改的页被丢弃，修改的需要刷回磁盘
  18. Query OK, 0 rows affected (0.00 sec)
  19. mysql> show variables like "%innodb_buffer_pool_size%"; +-------------------------+------------+
  20. | Variable_name | Value |
  21. +-------------------------+------------+
  22. | innodb_buffer_pool_size | 1073741824 |
  23. +-------------------------+------------+
  24. 1 row in set (0.01 sec)

扩大 Buffer Pool 容量比较方便，直接扩大就可以了，但是缩小 Buffer Pool 容量就相对比较复杂了，对于没有修改的页，直接丢弃，对于修改过的脏页数据，则需要将脏页数据刷回磁盘。

在 MySQL 5.7 之前的版本，修改 innodb_buffer_pool_size，需要重启 MySQL。

Buffer Pool 原理

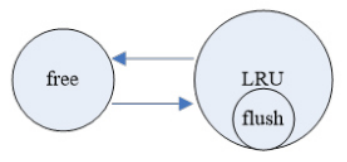

Buffer Pool 的组成


  • Free List：空闲页列表，Buffer Pool 刚启动时，有一个个16K的空白页，这些页就存放（链表串联）在 Free List 中。
  • LRU List：当读取一个数据页的时候，就从 Free List 中取出一个页，存入数据，并将该页放入到 LRU List 中。
  • Flush List：
    • 当 LRU List 中的页第一次被修改了，就将该页的指针（Page Number）放入到 Flush List 中，意味着后面不管会不会再次被修改，都不会再放入 Flush List 中，因为它已经存在 Flush List 中了。
    • Flush List 即脏页（数据经过修改，但是未刷入磁盘的页）列表。
    • Flush List 中存放的不是一个页，而是页的指针（Page Number）。

可以通过元数据表 information_schema.INNODB_BUFFER_PAGE_LRU，实时查看 Buffer Pool 中 Flush List 的数据。注意：不要在产线上操作该 SQL 语句，开销较大。

  1. SELECT
  2.  pool_id,
  3.  lru_position,
  4.  space,
  5.  page_number,
  6.  table_name,
  7.  oldest_modification,
  8.  newest_modification
  9. FROM
  10.  information_schema.INNODB_BUFFER_PAGE_LRU
  11. WHERE
  12.  oldest_modification <> 0
  13. AND oldest_modification <> newest_modification; -- 如果没有脏页，结果集为空

Midpoint LRU 算法

传统的 LRU 算法是，当该页被第一次读取时，将该页放到 LRU List 的头部，最为最近访问的元素，这里又分两种情况：

  1. 页已经在缓冲池里，那就只做“移至”LRU头部的动作，而没有页被淘汰。
  2. 页不在缓冲池里，除了做“放入”LRU头部的动作，还要做“淘汰”LRU尾部页的动作。

InnoDB 缓冲池（Buffer Pool） - 图3
如上图，假如管理缓冲池的LRU长度为10，缓冲了页号为1，3，5…，40，7的页。

假如，接下来要访问的数据在页号为4的页中：
InnoDB 缓冲池（Buffer Pool） - 图4

  • 页号为4的页，本来就在缓冲池里。
  • 把页号为4的页，放到 LRU 的头部即可，没有页被淘汰。

为了减少数据移动，LRU 一般用链表实现。

假如，再接下来要访问的数据在页号为50的页中：
InnoDB 缓冲池（Buffer Pool） - 图5

  • 页号为50的页，原来不在缓冲池里。
  • 把页号为50的页，放到 LRU 头部，同时淘汰尾部页号为7的页。

MySQL 没有直接使用传统的 LRU 算法，而是对它做了改变，使用了 Midpoint LRU 算法。

具体实现方法是：

  • 将 LRU 分为两个部分：新生代（new sublist）和老生代（old sublist）。
  • 新老生代收尾相连，即：新生代的尾（tail）连接着老生代的头（head）。
  • innodb_old_blocks_pct 参数用来控制 mid point 的位置，默认是 37 ，即 3/8 的位置。

Midpoint LRU 算法执行过程：

  • 当该页被第一次读取时，将该页先放在 mid point 的位置（因为无法保证一定是活跃）。
  • 当改业被第二次读取时，才将改页放入到 new sublist 的首部。
  • 当不断有新的页被加入到 LRU List 中，则老的数据会慢慢从 new sublist 挤到 old sublist 中，直到最后淘汰出 LRU List，如果被淘汰的页是脏页，则需要先刷回磁盘，在把 LRU List 的空余空间给新查询出的页使用。

那么为什么 MySQL 需要使用 Midpoint LRU 算法呢？

因为这里存在两个问题：

  1. 预读失效
  2. 缓冲池污染

先来看看什么是预读？

磁盘读写，并不是按需读取，而是按页读取，一次至少读一页数据（一般是 16K），如果未来要读取的数据就在页中，就能够省去后续的磁盘 IO，提高效率。

预读为什么有效？

数据访问，通常都遵循“集中读写”的原则，使用一些数据，大概率会使用附近的数据，这就是所谓的“局部性原理”，它表明提前加载是有效的，确实能够减少磁盘 IO。

这说明 InnoDB 会根据预读机制将一些“可能要访问的页”提前加载到 Buffer Pool 中，避免未来多次磁盘 IO 操作。

再来看看什么是预读失效？

由于预读（Read-Ahead），提前把页放入了缓冲池，但最终 MySQL 并没有从页中读取数据，称为预读失效。

Buffer Pool 的 Midpoint LRU 算法是如何解决预读失效问题的？

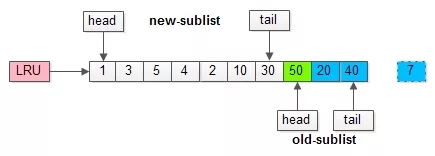

InnoDB 缓冲池（Buffer Pool） - 图7
假如有一个页号为50的新页被预读加入缓冲池中：

  • 50只会从老生代头部插入，老生代尾部（也是整体尾部）的页会被淘汰掉。
  • 假设50这一页不会被真正读取，即预读失败，它将比新生代的数据更早淘汰出缓冲池。

假如50这一页立刻被读取到，例如 SQL 访问了页内的行 row 数据：

  • 它会被立刻加入到新生代的头部。
  • 新生代的页会被挤到老生代，此时并不会有页面被真正淘汰。

这样改进版的 Midpoint LRU 算法就能很好的解决预读失效的问题。

但是改进版的 Midpoint LRU 算法仍然解决不了缓冲池污染的问题。

什么是 MySQL 缓冲池污染？

当某一个 SQL 语句，要批量扫描大量数据时，可能导致把缓冲池的所有页都替换出去，导致大量热数据被换出，MySQL 性能急剧下降，这种情况叫缓冲池污染。

例如，有一个数据量较大的用户表，当执行：select * from user

执行该条语句，会读取大量的页，且很可能每页都会被读取多次（该页可能被读取了两次以上，引文一页有多条数据，读取一条记录，就需要读一次页）结果就导致大量的页被放到 new sublist 中（尽管其实每条记录只会被读取一次），而真正的热数据被淘汰掉。

怎么解决 MySQL 缓冲池污染的问题呢？

MySQL 缓冲池引入了一个“老生代停留时间窗口”的机制：

  • 假设 T=老生代停留时间窗口。
  • 插入老生代头部的页，即使立刻被访问，并不会立刻放入新生代头部。
  • 只有满足“被访问”并且“在老生代停留时间”大于 T 的页才会被放入到新生代的头部。

通过配置 innodb_old_blocks_time 参数实现。

  1. mysql> show variables like "%innodb_old_blocks_time%";
  2. +------------------------+-------+
  3. | Variable_name          | Value |
  4. +------------------------+-------+
  5. | innodb_old_blocks_time | 1000  | -- 设置为1s
  6. +------------------------+-------+
  7. 1 row in set (0.00 sec)
  • 当该页被第一次读取时，将该页放在 mid point 位置，但是随后无论你读多少次，我在这 innodb_old_blocks_time 的时间内都不管（都视作只读取了一次），等这个时间过去了，如果该页还是被读取了，我才把这个页放到 new sublist 的首部。
  • 通常 select * 扫描操作不会高于1秒，一个页很快就被扫完了。

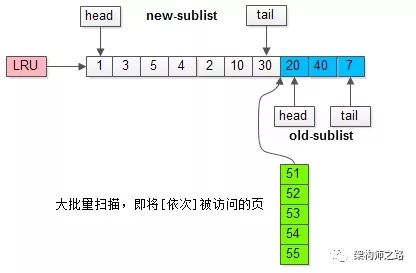

InnoDB 缓冲池（Buffer Pool） - 图9
假如批量数据扫描，有51，52，53，54，55等五个页面将要依次被访问。
InnoDB 缓冲池（Buffer Pool） - 图10
如果没有“老生代停留时间窗口”的策略，这些批量被访问的页面，会换出大量热数据。
InnoDB 缓冲池（Buffer Pool） - 图11
加入“老生代停留时间窗口”策略后，短时间内被大量加载的页，并不会立刻插入新生代头部，而是优先淘汰那些，短期内仅仅访问了一次的页。

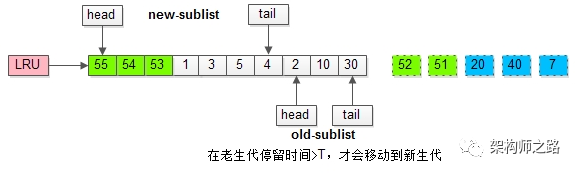

InnoDB 缓冲池（Buffer Pool） - 图12
而只有在老生代呆的时间足够久，停留时间大于T，才会被插入新生代头部。

Buffer Pool 预热

在 MySQL 5.6 之前，MySQL 启动后，Buffer Pool 中页的数据是空的，需要大量的时间才能把磁盘中的页读入到内存中，导致启动后的一段时间性能很差。

在 MySQL 5.6 以后，可以在正常停机的时候 dump 出 Buffer Pool 的数据（space，page number），然后在启动的时候 Load 进 Buffer Pool。该功能可以让 MySQL 启动时自动预热，无需人工干预。

关于 Buffer Pool 预热的一些参数及描述：

  1. mysql> show variables like "%innodb_buffer_pool%";
  2. +-------------------------------------+----------------+
  3. | Variable_name                       | Value          |
  4. +-------------------------------------+----------------+
  5. | innodb_buffer_pool_chunk_size       | 134217728      |
  6. | innodb_buffer_pool_dump_at_shutdown | ON             | -- 在停机时dump出buffer pool中的（space,page）
  7. | innodb_buffer_pool_dump_now         | OFF            | -- set 一下，表示现在就从buffer pool中dump
  8. | innodb_buffer_pool_dump_pct         | 40             | -- dump的百分比，是每个buffer pool文件，而不是整体
  9. | innodb_buffer_pool_filename         | ib_buffer_pool | -- dump出的文件的名字
  10. | innodb_buffer_pool_instances        | 8              |
  11. | innodb_buffer_pool_load_abort       | OFF            |
  12. | innodb_buffer_pool_load_at_startup  | ON             | -- 启动时加载dump的文件，恢复到buffer pool中
  13. | innodb_buffer_pool_load_now         | OFF            | -- set一下，表示现在加载 dump的文件
  14. | innodb_buffer_pool_size             | 1073741824     |
  15. +-------------------------------------+----------------+
  16. 10 rows in set (0.00 sec)

查看 dump 出来的文件内容：

  1. shell> head ib_buffer_pool # dump出来的文件
  2. 120,3
  3. 120,2
  4. 120,1
  5. 120,0
  6. 106,4539
  7. 106,4538
  8. 106,4537
  9. 106,4536
  10. 106,4535
  11. 106,4534

测试：

  1. # mysql 启动
  2. sehll> cat error.log
  3. ## ---------------省略其他输出-----------------
  4. 2016-01-10T20:17:31.263901+08:00 0 [Note] InnoDB: Loading buffer pool(s) from /data/mysql_data/5.7/ib_buffer_pool
  5. ## ---------------省略其他输出-----------------
  6. 2016-01-10T20:17:31.365768+08:00 0 [Note] InnoDB: Buffer pool(s) load completed at 160110 20:17:31 # 速度还是很快的
  8. # mysql 停机
  9. shell> cat error.log
  10. ## ---------------省略其他输出-----------------
  11. 2016-01-11T08:47:20.067308+08:00 0 [Note] InnoDB: Dumping buffer pool(s) to /data/mysql_data/5.7/ib_buffer_pool
  12. 2016-01-11T08:47:20.067730+08:00 0 [Note] InnoDB: Buffer pool(s) dump completed at 160111 8:47:20
  13. ## ---------------省略其他输出-----------------
  15. # 查看当前buffer pool中的数据的条数
  16. shell> wc -l ib_buffer_pool
  17. 524 ib_buffer_pool
  19. mysql> set global innodb_buffer_pool_dump_now=1;
  20. Query OK, 0 rows affected (0.00 sec)
  22. mysql> show status like 'Innodb_buffer_pool_dump_status';
  23. +--------------------------------+--------------------------------------------------+
  24. | Variable_name | Value |
  25. +--------------------------------+--------------------------------------------------+
  26. | Innodb_buffer_pool_dump_status | Buffer pool(s) dump completed at 160111 9:04:21 |
  27. +--------------------------------+--------------------------------------------------+
  28. 1 row in set (0.00 sec)
  29. -- 已经完成
  31. mysql> wc -l ib_buffer_pool
  32. 524 ib_buffer_pool # 发现和原来一致，并没有减少为原来的40，似乎和innodb_buffer_pool_dump_pct设置的不符合
  34. -- 由于innodb_buffer_pool_dump_pct是针对每个buffer pool的百分比，应该是由于我的数据太小，没有达到该比例（40%），所以这里全部dump出来了
  35. -- 测试的时候可以设置小一点
  36. mysql> set global innodb_buffer_pool_dump_pct=2; -- 设置成2%
  37. Query OK, 0 rows affected (0.00 sec)
  39. mysql> set global innodb_buffer_pool_dump_now=1;
  40. Query OK, 0 rows affected (0.00 sec)
  42. mysql> show status like 'Innodb_buffer_pool_dump_status';
  43. +--------------------------------+--------------------------------------------------+
  44. | Variable_name                  | Value                                            |
  45. +--------------------------------+--------------------------------------------------+
  46. | Innodb_buffer_pool_load_status | Buffer pool(s) load completed at 160111 9:05:38  |
  47. +--------------------------------+--------------------------------------------------+
  48. 1 row in set (0.00 sec)
  50. shell> wc -l ib_buffer_pool # dump前
  51. 524 ib_buffer_pool
  52. shell> wc -l ib_buffer_pool # dump后
  53. 23 ib_buffer_pool
  • dump 出的数据越多，启动的越慢。
  • 频繁的手工 dump（set innodb_buffer_pool_dump_now = 1），会导致 Buffer Pool 中的数据越来越少，是因为设置了 innodb_buffer_pool_dump_pct。
  • innodb_buffer_pool_dump_pct 该百分比（N<100）不是你当前 Buffer Pool 的总的数据（总页数）的 N%，而是每个 Buffer Pool 实例中最近使用的页的 N%（参考：innodb_buffer_pool_dump_pct）。
  • 如果做了高可用，可以定期 dump，然后将该 dump 的文件传送到 Slave 上，然后直接 load（set innodb_buffer_pool_load_now = 1）（Slave上的（Space，Page）和 Master 上的大致相同）。
    • 有一个疑问：如果 Slave 和 Master 上的（Space，Page）不一致，那么 load 到 Buffer Pool 中的数据是不是就是垃圾数据？
  • 如果 MySQL 意外宕机了，不会 dump 出 Buffer Pool 的数据，已经存在的 ib_buffer_pool 文件还是上次正常关闭 MySQL 时 dump 出的数据，已经比较旧了，如果要避免这种问题，需要设计一个脚本，能够实现定期 dump 出 Buffer Pool 的数据。
  • load now 和 dump now 都是异步在后台加载的，返回的速度很快。

Buffer Pool 与 压缩页

我们可以通过 information_schema.INNODB_BUFFER_PAGE_LRU 表来查看 Buffer Pool 中的压缩页。

information_schema.INNODB_BUFFER_PAGE_LRU 的表结构如下所示：

  1. mysql> desc information_schema.INNODB_BUFFER_PAGE_LRU;
  2. +---------------------+---------------------+------+-----+---------+-------+
  3. | Field               | Type                | Null | Key | Default | Extra |
  4. +---------------------+---------------------+------+-----+---------+-------+
  5. | POOL_ID             | bigint(21) unsigned | NO   |     | 0       |       |
  6. | LRU_POSITION        | bigint(21) unsigned | NO   |     | 0       |       |
  7. | SPACE               | bigint(21) unsigned | NO   |     | 0       |       |
  8. | PAGE_NUMBER         | bigint(21) unsigned | NO   |     | 0       |       |
  9. | PAGE_TYPE           | varchar(64)         | YES  |     | NULL    |       |
  10. | FLUSH_TYPE          | bigint(21) unsigned | NO   |     | 0       |       |
  11. | FIX_COUNT           | bigint(21) unsigned | NO   |     | 0       |       |
  12. | IS_HASHED           | varchar(3)          | YES  |     | NULL    |       |
  13. | NEWEST_MODIFICATION | bigint(21) unsigned | NO   |     | 0       |       |
  14. | OLDEST_MODIFICATION | bigint(21) unsigned | NO   |     | 0       |       |
  15. | ACCESS_TIME         | bigint(21) unsigned | NO   |     | 0       |       |
  16. | TABLE_NAME          | varchar(1024)       | YES  |     | NULL    |       |
  17. | INDEX_NAME          | varchar(1024)       | YES  |     | NULL    |       |
  18. | NUMBER_RECORDS      | bigint(21) unsigned | NO   |     | 0       |       |
  19. | DATA_SIZE           | bigint(21) unsigned | NO   |     | 0       |       |
  20. | COMPRESSED_SIZE     | bigint(21) unsigned | NO   |     | 0       |       | -- 压缩页的大小
  21. | COMPRESSED          | varchar(3)          | YES  |     | NULL    |       | -- 该页是否被压缩
  22. | IO_FIX              | varchar(64)         | YES  |     | NULL    |       |
  23. | IS_OLD              | varchar(3)          | YES  |     | NULL    |       |
  24. | FREE_PAGE_CLOCK     | bigint(21) unsigned | NO   |     | 0       |       |
  25. +---------------------+---------------------+------+-----+---------+-------+
  26. 20 rows in set (0.00 sec)
  • COMPRESSED_SIZE：表示压缩页的大小。
  • COMPRESSED：表示该页是否被压缩。

查看压缩页的数据：

  1. mysql> select
  2.     -> table_name, space, page_number,
  3.     -> index_name, compressed, compressed_size
  4.     -> from
  5.     -> information_schema.INNODB_BUFFER_PAGE_LRU
  6.     -> where
  7.     -> compressed = 'yes' limit 10;
  8. +------------+-------+-------------+------------+------------+-----------------+
  9. | table_name | space | page_number | index_name | compressed | compressed_size |
  10. +------------+-------+-------------+------------+------------+-----------------+
  11. | NULL       | 104   | 2669        | NULL       | YES        | 4096            |
  12. | NULL       | 104   | 2671        | NULL       | YES        | 4096            |
  13. | NULL       | 104   | 2674        | NULL       | YES        | 4096            |
  14. | NULL       | 104   | 2677        | NULL       | YES        | 4096            |
  15. | NULL       | 104   | 2679        | NULL       | YES        | 4096            |
  16. | NULL       | 104   | 2682        | NULL       | YES        | 4096            |
  17. | NULL       | 104   | 2685        | NULL       | YES        | 4096            |
  18. | NULL       | 104   | 2687        | NULL       | YES        | 4096            |
  19. | NULL       | 104   | 2686        | NULL       | YES        | 4096            |
  20. | NULL       | 104   | 2684        | NULL       | YES        | 4096            |
  21. +------------+-------+-------------+------------+------------+-----------------+
  22. 10 rows in set (0.04 sec)
  24. mysql> select
  25.     -> table_id, name, space, row_format, zip_page_size
  26.     -> from
  27.     -> information_schema.INNODB_SYS_TABLES
  28.     -> where
  29.     -> space = 104;
  30. +----------+----------------------------+-------+------------+---------------+
  31. | table_id | name                       | space | row_format | zip_page_size |
  32. +----------+----------------------------+-------+------------+---------------+
  33. | 104      | employees/employee_comps_1 | 104   | Compressed | 4096          |
  34. +----------+----------------------------+-------+------------+---------------+
  35. 1 row in set (0.00 sec)
  37. mysql> show create table employees.employee_comps_1\G
  38. *************************** 1. row ***************************
  39. Table: employee_comps_1
  40. Create Table: CREATE TABLE `employee_comps_1` (
  41. `emp_no` int(11) NOT NULL,
  42. `birth_date` date NOT NULL,
  43. `first_name` varchar(14) NOT NULL,
  44. `last_name` varchar(16) NOT NULL,
  45. `gender` enum('M','F') NOT NULL,
  46. `hire_date` date NOT NULL,
  47.  PRIMARY KEY (`emp_no`)
  48. ) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 ROW_FORMAT=COMPRESSED KEY_BLOCK_SIZE=4 -- 之前确实是指定压缩
  49. 1 row in set (0.00 sec)

压缩页在磁盘中是通过 key_block_size 来设置页的大小的，那它在内存中是如何存储的呢？

在 Buffer Pool 中，压缩页是存放在 unzip_LRU 中的，通过 show engine innodb status 命令可以查看 unzip_LRU 的长度：

  1. mysql> show engine innodb status\G
  2. -- -----------省略其他输出-------------
  3. ---BUFFER POOL 0
  4. Buffer pool size 16383
  5. Free buffers 15540
  6. Database pages 651
  7. Old database pages 237
  8. Modified db pages 0
  9. Pending reads 0
  10. Pending writes: LRU 0, flush list 0, single page 0
  11. Pages made young 0, not young 0
  12. 0.00 youngs/s, 0.00 non-youngs/s
  13. Pages read 589, created 62, written 124
  14. 0.00 reads/s, 0.00 creates/s, 0.00 writes/s
  15. No buffer pool page gets since the last printout
  16. Pages read ahead 0.00/s, evicted without access 0.00/s, Random read ahead 0.00/s
  17. LRU len: 651, unzip_LRU len: 382 -- 压缩页LRU的长度在 buffer pool 1 中的长度是382
  18. I/O sum[0]:cur[0], unzip sum[0]:cur[0]
  19. -- -----------省略其他输出-------------

假设我们创建了一张压缩表（key_block_size = 8，即压缩页大小是8k），而 Buffer Pool 中页的大小是固定的（innodb_page_size = 16，即每页大小是16k），那它在内存中是如何分配的呢？

InnoDB 使用了“伙伴算法”的分配策略来处理压缩页的内存分配问题。举个例子来描述伙伴算法的执行过程：

  • 假设 key_block_size = 8，Buffer Pool 的页大小是 16K，当有压缩页的数据被读到内存中了，先向 Free List 中申请空闲的页，如果没有空闲页，则向 LRU List 申请页，如果 LRU 满了，则找 LRU 中的最后一个页，如果最后的页是 脏页 ，则做 flush 操作，最后得到一个空白的页（16K）。
  • 该 16K 的空白页，就给 8K 的压缩页使用，这样就多出一个 8K 的空间，该空间会移到 8K 的 Free List 中去。
  • 如果有一个 4K 的压缩页数据被读到内存中了，就把 8K 的 Free List 中的空白页给他用，然后多余的 4K 的空间移到 4K 的 Free List 中去。

通过使用“伙伴算法”可以实现不同大小的页可以在同一个 Buffer Pool 中使用，Buffer Pool 中页的大小没有变，就是固定的大小（等于 innodb_page_size）。

  • 可以简单的认为 Free List 是按照页的大小来进行划分的。
  • LRU List 和 Flush List 不需要按照页大小划分，都是统一的 innodb_page_size 大小。

压缩页在 Buffer Pool 中可能既存在 4K 的压缩页，又存在解压后的 16K 的页，为什么在 Buffer Pool 要把压缩页解压呢？
**
因为 InnoDB 是基于页的压缩，如果要读取某条记录，需要将页解压后才能读取。

解压后，4K 的压缩页会继续保留在 Buffer Pool 中，不会被丢弃。为什么要保留 4K 的压缩页呢？

压缩页保留的原因是为了在更新数据的时候，将 redo 添加到压缩页的空闲部分（4K 的压缩页可能没有写满，比如只写了 3K 的大小，这样就存在了 1K 的空闲空间了），如果要刷回磁盘，可以直接将该压缩页刷回去。如果该页被写满，则做一次 reorganize 操作（在此之前也要做解压），真的写满了才做分裂。

比如一个 4K 的压缩页，只写了 3K 的大小，当这时修改这个页中的一条记录，对应的解压后的页会做更新操作，而压缩页不会直接修改这条记录，因为修改压缩页意味着要执行解压操作，它会把对这个页修改操作的 redo log 写到压缩页的空闲部分。

4K 的压缩页和 16K 的解压后的页共存的弊端是什么呢？

压缩页占用了 Buffer Pool 的空间，对于热点数据来说，相当于内存小了，会造成性能下降（热点空间变小）。所以在开启了压缩后，Buffer Pool 的空间要相应增大。

作者：殷建卫 链接：https://www.yuque.com/yinjianwei/vyrvkf/cm2613 来源：殷建卫 - 架构笔记 著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。
