官方文档：https://dev.mysql.com/doc/refman/5.7/en/innodb-table-compression.html

    • 基于页的压缩
    • 每个表的页大小可以不同（针对压缩表来讲）
      1. -- ger3_space的file_block_size=4096，不是innodb_page_size的大小
      2. -- 所在在创建普通表的时候，报错了
      3. mysql> create table test_ger (a int) tablespace=ger3_space;
      4. ERROR 1478 (HY000): InnoDB: Tablespace `ger3_space` uses block size 4096 and cannot contain a table with physical page size 8192
      5. -- 使用压缩表的方式
      6. mysql> create table comps_test1 (a int) row_format=compressed, key_block_size=4; -- 1K, 2K, 4K, 8K, 16K 只有这几个页大小可以选择
      7. Query OK, 0 rows affected (0.13 sec)
      8. -- 在之前的ger3_space中创建压缩表
      9. mysql> create table comps_test2 (a int)tablespace=ger3_space row_format=compressed, key_block_size=4;
      10. -- 由于ger3_space是4K的，所以这里页大小也只能是4K
      11. Query OK, 0 rows affected (0.09 sec)
      12. -- 修改存在的表变成压缩表
      13. mysql> alter table t1 row_format=compressed,key_block_size=4;
      14. Query OK, 0 rows affected (0.17 sec)
      15. Records: 0 Duplicates: 0 Warnings: 0
      虽然 SQL 语法中写的是 row_format=compressed，但是压缩是针对页的，而不是记录；即读页的时候解压，写页的时候压缩，并不会在读取或写入单个记录（row）时就进行解压或压缩操作。

    key_block_size 的含义

    • key_block_size 的可选项是 1k，2k，4k，8k，16k（是页大小，不是比例）
    • 不是将原来 innodb_page_size 页大小的数据压缩成 key_block_size 的页大小，因为有些数据可能不能压缩，或者压缩不到那么小
    • 压缩是将原来的页的数据通过压缩算法压缩到一定的大小，然后用 key_block_size 大小的页去存放。
      • 比如原来的 innodb_page_size 大小是 16k，现在的 key_block_size 设置为 8k；
      • 某表的数据大小是 24k ，原先使用 2 个 16k 的页存放；
      • 压缩后，数据从 24k -> 18k；
      • 由于现在的 key_block_size=8k ，所以需要 3 个 8K 的页存放压缩后的 18k 数据
      • 多余的空间可以留给下次插入或者更新

    压缩比和设置的 key_block_size 没有关系。压缩比看数据本身和算法（zlib）， key_block_size 仅仅是设置 存放压缩数据的页大小

    不解压也能插入数据，通过在剩余空间直接存放 redo log，然后页空间存放满后，再解压，利用 redo log 更新完成后，最后再压缩存放（此时就没有 redo log 了），减少解压和压缩的次数。

    计算压缩比

    通过 information_schema 库可以计算表中数据的压缩比。

    1. mysql> use employees ;
    2. Database changed
    4. mysql> create table employee_comps_1 like employees;
    5. Query OK, 0 rows affected (0.16 sec)
    7. mysql> alter table employee_comps_1 row_format=compressed,key_block_size=4;
    8. Query OK, 0 rows affected (0.19 sec)
    9. Records: 0 Duplicates: 0 Warnings: 0
    11. mysql> show create table employee_comps_1\G
    12. *************************** 1. row ***************************
    13. Table: employee_comps_1
    14. Create Table: CREATE TABLE `employee_comps_1` (
    15. `emp_no` int(11) NOT NULL,
    16. `birth_date` date NOT NULL,
    17. `first_name` varchar(14) NOT NULL,
    18. `last_name` varchar(16) NOT NULL,
    19. `gender` enum('M','F') NOT NULL,
    20. `hire_date` date NOT NULL,
    21.  PRIMARY KEY (`emp_no`)
    22. ) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 ROW_FORMAT=COMPRESSED KEY_BLOCK_SIZE=4 1 row in set (0.00 sec)
    24. -- 插入数据
    25. mysql> insert into employee_comps_1 select * from employees;
    26. Query OK, 300024 rows affected (8.10 sec)
    27. Records: 300024 Duplicates: 0 Warnings: 0
    29. -- 查看压缩比
    30. mysql> use information_schema;
    31. Reading table information for completion of table and column names
    32. You can turn off this feature to get a quicker startup with -A
    33. Database changed
    35. mysql> select * from INNODB_CMP;
    36. +-----------+--------------+-----------------+---------------+----------------+-----------------+
    37. | page_size | compress_ops | compress_ops_ok | compress_time | uncompress_ops | uncompress_time |
    38. +-----------+--------------+-----------------+---------------+----------------+-----------------+
    39. |      1024 |            0 |               0 |             0 |              0 |               0 |
    40. |      2048 |            0 |               0 |             0 |              0 |               0 |
    41. |      4096 |        12687 |           11451 |             1 |           1236 |               0 |
    42. |      8192 |            0 |               0 |             0 |              0 |               0 |
    43. |     16384 |            0 |               0 |             0 |              0 |               0 |
    44. +-----------+--------------+-----------------+---------------+----------------+-----------------+
    45. 5 rows in set (0.00 sec)
    47. mysql> select 11451/12687; -- compress_ops_ok / compress_ops
    48. +-------------+
    49. | 11451/12687 |
    50. +-------------+
    51. |      0.9026 | -- 压缩比在90%
    52. +-------------+
    53. 1 row in set (0.00 sec)
    55. mysql> select * from INNODB_CMP_RESET;
    56. -- 查询INOODB_CMP_RESET，会把INNODB_CMP表中的数据复制过来，并清空INNODB_CMP
    57. +-----------+--------------+-----------------+---------------+----------------+-----------------+
    58. | page_size | compress_ops | compress_ops_ok | compress_time | uncompress_ops | uncompress_time |
    59. +-----------+--------------+-----------------+---------------+----------------+-----------------+
    60. |      1024 |            0 |               0 |             0 |              0 |               0 |
    61. |      2048 |            0 |               0 |             0 |              0 |               0 |
    62. |      4096 |        12687 |           11451 |             1 |           1236 |               0 |
    63. |      8192 |            0 |               0 |             0 |              0 |               0 |
    64. |     16384 |            0 |               0 |             0 |              0 |               0 |
    65. +-----------+--------------+-----------------+---------------+----------------+-----------------+
    66. 5 rows in set (0.00 sec)
    68. mysql> select * from INNODB_CMP; -- 查询该表，数据已经被清空了
    69. +-----------+--------------+-----------------+---------------+----------------+-----------------+
    70. | page_size | compress_ops | compress_ops_ok | compress_time | uncompress_ops | uncompress_time |
    71. +-----------+--------------+-----------------+---------------+----------------+-----------------+
    72. |      1024 |            0 |               0 |             0 |              0 |               0 |
    73. |      2048 |            0 |               0 |             0 |              0 |               0 |
    74. |      4096 |            0 |               0 |             0 |              0 |               0 |
    75. |      8192 |            0 |               0 |             0 |              0 |               0 |
    76. |     16384 |            0 |               0 |             0 |              0 |               0 |
    77. +-----------+--------------+-----------------+---------------+----------------+-----------------+
    78. 5 rows in set (0.00 sec)
    79. -- 注意，这个表里面的数据是累加的，是全局信息，没法对应到某一张表
    81. shell> ll -h employee*.ibd # 可以看出磁盘占用还是有明显减小的
    82. -rw-r-----. 1 mysql mysql 14M Jan 4 13:41 employee_comps_1.ibd
    83. -rw-r-----. 1 mysql mysql 22M Dec 2 21:32 employees.ibd
    1. mysql> show variables like "%innodb_cmp_per_index%"; +------------------------------+-------+
    2. | Variable_name | Value |
    3. +------------------------------+-------+
    4. | innodb_cmp_per_index_enabled |   OFF | -- 该功能目前是关闭的
    5. +------------------------------+-------+
    6. 1 row in set (0.00 sec)
    8. mysql> set global innodb_cmp_per_index_enabled=1;
    9. Query OK, 0 rows affected (0.00 sec)
    11. mysql> show variables like "%innodb_cmp_per_index%"; +------------------------------+-------+
    12. | Variable_name | Value |
    13. +------------------------------+-------+
    14. | innodb_cmp_per_index_enabled |    ON |
    15. +------------------------------+-------+
    16. 1 row in set (0.00 sec)
    18. mysql> use employees
    19. Reading table information for completion of table and column names
    20. You can turn off this feature to get a quicker startup with -A
    21. Database changed
    23. mysql> create table employee_comps_2k like employees;
    24. Query OK, 0 rows affected (0.13 sec)
    26. mysql> alter table employee_comps_2k row_format=compressed,key_block_size=2; -- 设置成2K的页大小
    27. Query OK, 0 rows affected (0.18 sec)
    28. Records: 0 Duplicates: 0 Warnings: 0
    30. mysql> insert into employee_comps_2k select * from employees; -- 插入数据
    31. Query OK, 300024 rows affected (9.68 sec)
    32. Records: 300024 Duplicates: 0 Warnings: 0
    34. mysql> use information_schema;
    35. Reading table information for completion of table and column names
    36. You can turn off this feature to get a quicker startup with -A
    37. Database changed
    39. mysql> select * from INNODB_CMP;
    40. +-----------+--------------+-----------------+---------------+----------------+-----------------+
    41. | page_size | compress_ops | compress_ops_ok | compress_time | uncompress_ops | uncompress_time |
    42. +-----------+--------------+-----------------+---------------+----------------+-----------------+
    43. |      1024 |            0 |               0 |             0 |              0 |               0 |
    44. |      2048 |        34676 |           23729 |             2 |          10947 |               0 |
    45. |      4096 |            0 |               0 |             0 |              0 |               0 |
    46. |      8192 |            0 |               0 |             0 |              0 |               0 |
    47. |     16384 |            0 |               0 |             0 |              0 |               0 |
    48. +-----------+--------------+-----------------+---------------+----------------+-----------------+
    49. 5 rows in set (0.00 sec)
    51. mysql> select 23729/34676;
    52. +-------------+
    53. | 23729/34676 |
    54. +-------------+
    55. |      0.6843 | -- 2K时，压缩比是68%
    56. +-------------+
    57. 1 row in set (0.00 sec)
    59. mysql> select * from INNODB_CMP_PER_INDEX; -- 开启innodb_cmp_per_index_enabled才有数据
    60. +---------------+-------------------+------------+--------------+-----------------+---------------+----------------+-----------------+
    61. | database_name | table_name        | index_name | compress_ops | compress_ops_ok | compress_time | uncompress_ops | uncompress_time |
    62. +---------------+-------------------+------------+--------------+-----------------+---------------+----------------+-----------------+
    63. |     employees | employee_comps_2k | PRIMARY    |        34676 |           23729 |             2 |          10947 |               0 |
    64. +---------------+-------------------+------------+--------------+-----------------+---------------+----------------+-----------------+
    65. 1 row in set (0.00 sec)
    67. -- 可以看到employees.employee_comps_2k这个表的索引的压缩比（在INNODB中索引即数据）；
    68. -- 在page_size=2K只有一个压缩表的时候，INNODB_CMP和INNODB_CMP_PER_INDEX的值是一样的，并且能够知道是哪个表的情况

    innodb_cmp_per_index_enabled 表示是否在 INFORMATION_SCHEMA.INNODB_CMP_PER_INDEX 中维护每个索引压缩相关的信息，这个参数默认关闭，开启对性能有影响。

    维护代价较大，如果使用了 InnoDB 的压缩表的话，一般推荐在测试阶段或者从库上启用。

    key_block_size=16 的含义

    • 假设 innodb_page_size = 16K
    • 设置 key_block_size = 16 是有意义的
    • key_block_size 的设置不影响压缩本身（压缩只和数据本身以及 zlib 算法有关），只是确定压缩后的数据存放的页大小
    • 字段类型如果是 varchar，text 等类型的数据，压缩的效果还是比较明显的
    • 设置 row_format=compressed 就会压缩数据，是否压缩和设置 key_block_size 没有关系，所以 key_block_size=16 的设置是有意义的，因为数据还是进行了压缩，压缩后的数据存放在 16K 大小的页中

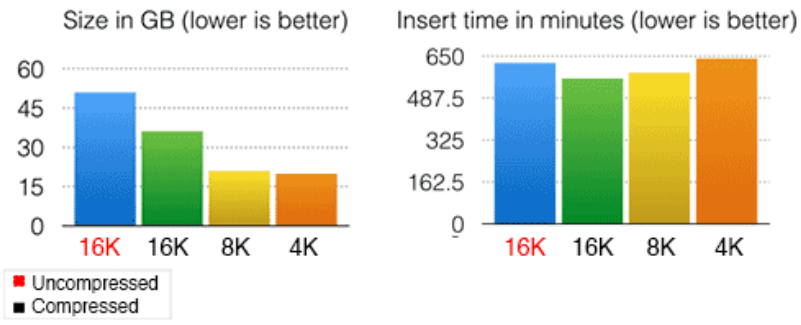

    压缩后的存储以及性能
    从上图可以得到如下信息：

    • innodb_page_size=16k 的的数据设置 key_block_size=16 是可以压缩的，且效果比较明显
    • 并不是 key_block_size 设置的越小，压缩率就越高，上图中 8K 和 4K 的压缩率几乎一样
    • 在启用压缩后，16K 和 8K 的插入性能要好于原来未压缩的插入性能，所以启用了压缩，性能不一定会变差
      • 在 I/O Bound（I/O 密集型）的业务场景下，减少 I/O 操作的次数对性能提升比较明显
    • key_block_size 的设置的值（ 经验值 ）通常为 innodb_page_size 的 1/2
