MySQL 执行计划 EXPLAIN
这一章我们就来详细分析执行计划中各个显示项的内容。EXPLAIN 命令执行结果如下图所示：
EXPLAIN SELECT * FROM usersWHERE id IN (SELECT userID FROMuser_address WHERE address = "湖南长沙麓谷") ;
执行计划的 id
select 查询的序列号，标识执行的顺序
- id 相同，执行顺序由上至下
- id 不同，如果是子查询，id 的序号会递增，id 值越大优先级越高，越先被执行
执行计划的 select_type
查询的类型，主要是用于区分普通查询、联合查询、子查询等。
- SIMPLE：简单的 select 查询，查询中不包含子查询或者 union
- PRIMARY：查询中包含子部分，最外层查询则被标记为 primary
- UNION：表示 union 中的第二个或后面的 select 语句
- DEPENDENT UNION：union 中的第二个或后面的 select 语句，依赖于外面的查询
- UNION RESULT：union 的结果
- SUBQUERY：子查询中的第一个 select
- DEPENDENT SUBQUERY：子查询中的第一个 select，依赖于外面的查询
- DERIVED：派生表的 select（from 子句的子查询）
- MATERIALIZED：物化子查询
- 产生中间临时表（实体）
- 临时表自动创建索引并和其他表进行关联，提高性能
- 和子查询的区别是，优化器将可以进行 MATERIALIZED 的语句自动改写成 join，并自动创建索引
- UNCACHEABLE SUBQUERY：不会被缓存的并且对于外部查询的每行都要重新计算的子查询
- UNCACHEABLE UNION：属于不能被缓存的 union 中的第二个或后面的 select 语句
关于 MATERIALIZED 的详细解释参考 MySQL 官方文档：https://dev.mysql.com/doc/refman/8.0/en/subquery-materialization.html
对于 UNION 和 UNION RESULT 可以通过下面的例子展现：
EXPLAINSELECT * FROM users WHERE id IN(1, 2)UNIONSELECT * FROM users WHERE id IN(3, 4);
mysql> explain select * from lineitem where l_shipdate <= '1995-12-31' union select * from lineitem where l_shipdate >= '1997-01-01';+----+--------------+------------+------------+------+---------------+------+---------+------+---------+----------+-----------------+| id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra |+----+--------------+------------+------------+------+---------------+------+---------+------+---------+----------+-----------------+| 1 | PRIMARY | lineitem | NULL | ALL | i_l_shipdate | NULL | NULL | NULL | 5606187 | 50.00 | Using where || 2 | UNION | lineitem | NULL | ALL | i_l_shipdate | NULL | NULL | NULL | 5606187 | 50.00 | Using where || NULL | UNION RESULT | <union1,2> | NULL | ALL | NULL | NULL | NULL | NULL | NULL | NULL | Using temporary |+----+--------------+------------+------------+------+---------------+------+---------+------+---------+----------+-----------------+
mysql> explain select emp_no, dept_no, (select count(1) from dept_emp t2 where t1.emp_no <= t2.emp_no) as row_num from dept_emp t1;+----+--------------------+-------+------------+-------+----------------+--------+---------+------+--------+----------+------------------------------------------------+| id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra |+----+--------------------+-------+------------+-------+----------------+--------+---------+------+--------+----------+------------------------------------------------+| 1 | PRIMARY | t1 | NULL | index | NULL | emp_no | 4 | NULL | 331143 | 100.00 | Using index || 2 | DEPENDENT SUBQUERY | t2 | NULL | ALL | PRIMARY,emp_no | NULL | NULL | NULL | 331143 | 33.33 | Range checked for each record (index map: 0x3) |+----+--------------------+-------+------------+-------+----------------+--------+---------+------+--------+----------+------------------------------------------------+2 rows in set, 2 warnings (0.01 sec)
mysql> explain select * from orders where o_orderdate in (select max(l_shipdate) from lineitem group by (date_format(l_shipdate, '%Y%M')));+----+-------------+----------+------------+-------+---------------+--------------+---------+------+---------+----------+----------------------------------------------+| id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra |+----+-------------+----------+------------+-------+---------------+--------------+---------+------+---------+----------+----------------------------------------------+| 1 | PRIMARY | orders | NULL | ALL | NULL | NULL | NULL | NULL | 1489118 | 100.00 | Using where || 2 | SUBQUERY | lineitem | NULL | index | i_l_shipdate | i_l_shipdate | 4 | NULL | 5606187 | 100.00 | Using index; Using temporary; Using filesort |+----+-------------+----------+------------+-------+---------------+--------------+---------+------+---------+----------+----------------------------------------------+2 rows in set, 1 warning (0.01 sec)
mysql> explain select * from part where p_partkey in (select l_partkey from lineitem where l_shipdate between '1997-01-01' and '1997-02-01') limit 10;+----+--------------+-------------+------------+--------+----------------------------------------------+--------------+---------+------------------------+--------+----------+----------------------------------+| id | select_type | table | partitions | type | possible_keys | key | key_len | ref | rows | filtered | Extra |+----+--------------+-------------+------------+--------+----------------------------------------------+--------------+---------+------------------------+--------+----------+----------------------------------+| 1 | SIMPLE | part | NULL | ALL | PRIMARY | NULL | NULL | NULL | 198005 | 100.00 | Using where || 1 | SIMPLE | <subquery2> | NULL | eq_ref | <auto_key> | <auto_key> | 5 | dbt3_s1.part.p_partkey | 1 | 100.00 | NULL || 2 | MATERIALIZED | lineitem | NULL | range | i_l_shipdate,i_l_suppkey_partkey,i_l_partkey | i_l_shipdate | 4 | NULL | 140752 | 100.00 | Using index condition; Using MRR |+----+--------------+-------------+------------+--------+----------------------------------------------+--------------+---------+------------------------+--------+----------+----------------------------------+-- 通过 show warnings 命令查看实际执行的 SQL 语句，发现上面的 SQL 已经被优化成 JOINmysql> show warnings;+-------+------+------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+| Level | Code | Message |+-------+------+------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+| Note | 1003 | /* select#1 */ select `dbt3_s1`.`part`.`p_partkey` AS `p_partkey`,`dbt3_s1`.`part`.`p_name` AS `p_name`,`dbt3_s1`.`part`.`p_mfgr` AS `p_mfgr`,`dbt3_s1`.`part`.`p_brand` AS `p_brand`,`dbt3_s1`.`part`.`p_type` AS `p_type`,`dbt3_s1`.`part`.`p_size` AS `p_size`,`dbt3_s1`.`part`.`p_container` AS `p_container`,`dbt3_s1`.`part`.`p_retailprice` AS `p_retailprice`,`dbt3_s1`.`part`.`p_comment` AS `p_comment` from `dbt3_s1`.`part` semi join (`dbt3_s1`.`lineitem`) where ((`<subquery2>`.`l_partkey` = `dbt3_s1`.`part`.`p_partkey`) and (`dbt3_s1`.`lineitem`.`l_shipDATE` between '1997-01-01' and '1997-02-01')) limit 10 |+-------+------+------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+1 row in set (0.00 sec)
执行计划的 table
查询涉及到的表。
- 通常就是用户操作的用户表
：派生表，由 ID 等于 N 的语句查询得到的结果表 ：由子查询物化产生的表，由 ID 等于 N 的语句查询得到的结果表
执行计划的 type
访问类型，SQL 查询优化中一个很重要的指标，结果值从好到坏依次是：system > const > eq_ref > ref > range > index > ALL。
- system：系统表，少量数据，往往不需要进行磁盘IO
- const：常量连接
- eq_ref：主键索引（primary key）或者非空唯一索引（unique not null）等值扫描
- ref：非主键非唯一索引等值扫描
- range：范围扫描
- index：索引树扫描
- ALL：全表扫描（full table scan）
官方文档：https://dev.mysql.com/doc/refman/5.7/en/explain-output.html#explain-join-types
官方文档中的 type 类型要多一些。
下面通过举例说明。
system
explain select * from mysql.time_zone;
上例中，从系统库 MySQL 的系统表 time_zone 里查询数据，访问类型为 system，这些数据已经加载到内存里，不需要进行磁盘 IO，这类扫描是速度最快的。
explain select * from (select * from user where id=1) tmp;
再举一个例子，内层嵌套（const）返回了一个临时表，外层嵌套从临时表查询，其扫描类型也是 system，也不需要走磁盘 IO，速度超快。
const
数据准备：
CREATE TABLE `user` (`id` int(11) NOT NULL,`NAME` varchar(20) DEFAULT NULL,PRIMARY KEY (`id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8;insert into user values(1,'shenjian');insert into user values(2,'zhangsan');insert into user values(3,'lisi');

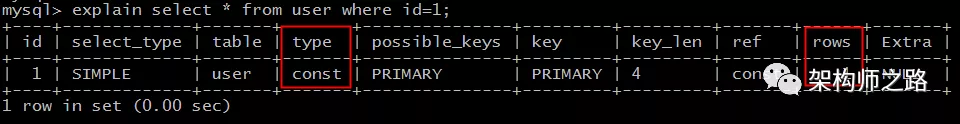

explain select * from user where id=1;
const 扫描的条件为：
- 命中主键（primary key）或者唯一（unique）索引
- 被连接的部分是一个常量（const）值
如上例，id 是 主键索引，连接部分是常量1。
eq_ref
数据准备：
CREATE TABLE `user` (`id` int(11) NOT NULL,`NAME` varchar(20) DEFAULT NULL,PRIMARY KEY (`id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8;insert into user values(1,'shenjian');insert into user values(2,'zhangsan');insert into user values(3,'lisi');CREATE TABLE `user_ex` (`id` int(11) NOT NULL,`age` int(11) DEFAULT NULL,PRIMARY KEY (`id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8;insert into user_ex values(1,18);insert into user_ex values(2,20);insert into user_ex values(3,30);insert into user_ex values(4,40);insert into user_ex values(5,50);

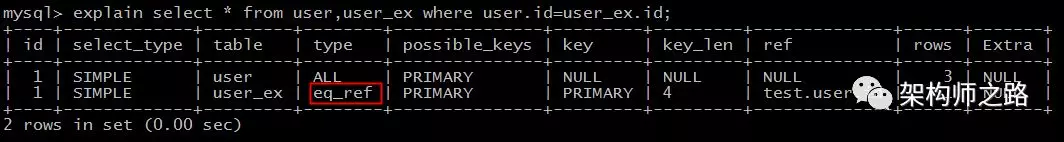

EXPLAIN SELECT * FROM USER,user_ex WHERE user.id=user_ex.id;
eq_ref 扫描的条件为，对于前表的每一行（row），后表只有一行被扫描。
再细化一点：
- join 查询
- 命中主键（primary key）或者非空唯一（unique not null）索引
- 等值连接；
如上例，id 是主键，该 join 查询为 eq_ref 扫描。
ref
数据准备：
CREATE TABLE `user` (`id` int(11) DEFAULT NULL,`name` varchar(20) DEFAULT NULL,KEY `id` (`id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8;insert into user values(1,'shenjian');insert into user values(2,'zhangsan');insert into user values(3,'lisi');CREATE TABLE `user_ex` (`id` int(11) DEFAULT NULL,`age` int(11) DEFAULT NULL,KEY `id` (`id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8;insert into user_ex values(1,18);insert into user_ex values(2,20);insert into user_ex values(3,30);insert into user_ex values(4,40);insert into user_ex values(5,50);
EXPLAIN SELECT * FROM USER,user_ex WHERE user.id=user_ex.id;
如果把上例 eq_ref 案例中的主键索引，改为普通非唯一（non unique）索引。就由 eq_ref 降级为了 ref，此时对于前表的每一行（row），后表可能有多于一行的数据被扫描。

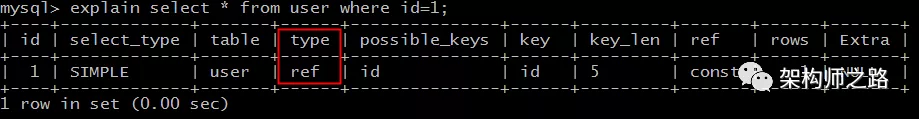

select * from user where id=1;
当 id 改为普通非唯一索引后，常量的连接查询，也由 const 降级为了 ref，因为也可能有多于一行的数据被扫描。
ref 扫描，可能出现在 join 里，也可能出现在单表普通索引里，每一次匹配可能有多行数据返回，虽然它比 eq_ref 要慢，但它仍然是一个很快的 join 类型。
range
数据准备：
CREATE TABLE `user` (`id` int(11) NOT NULL,`name` varchar(20) DEFAULT NULL,PRIMARY KEY (`id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8;insert into user values(1,'shenjian');insert into user values(2,'zhangsan');insert into user values(3,'lisi');insert into user values(4,'wangwu');insert into user values(5,'zhaoliu');

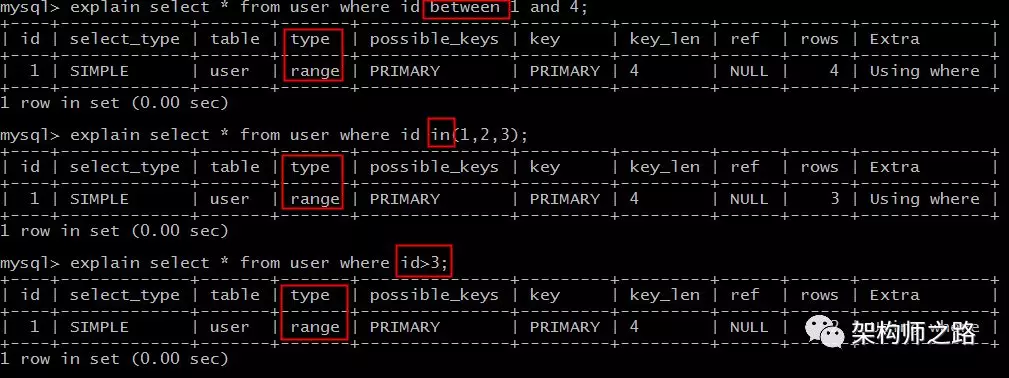

explain select * from user where id between 1 and 4;explain select * from user where id in(1,2,3);explain select * from user where id > 3;
range 扫描就比较好理解了，它是索引上的范围查询，它会在索引上扫码特定范围内的值。
像上例中的 between，in，> 都是典型的范围（range）查询。
index
explain count (*) from user;
如上例，id 是主键，该 count 查询需要通过扫描索引上的全部数据来计数，它仅比全表扫描快一点。
ALL
数据准备：
CREATE TABLE `user` (`id` int(11) DEFAULT NULL,`name` varchar(20) DEFAULT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8;insert into user values(1,'shenjian');insert into user values(2,'zhangsan');insert into user values(3,'lisi');CREATE TABLE `user_ex` (`id` int(11) DEFAULT NULL,`age` int(11) DEFAULT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8;insert into user_ex values(1,18);insert into user_ex values(2,20);insert into user_ex values(3,30);insert into user_ex values(4,40);insert into user_ex values(5,50);

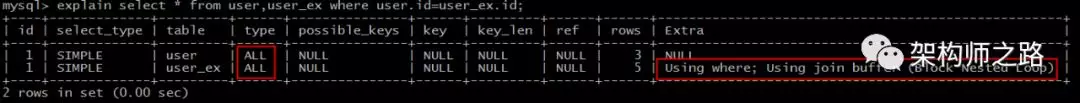

explain select * from user,user_ex where user.id=user_ex.id;
如果 id 上不建索引，对于前表的每一行（row），后表都要被全表扫描。
文章中，这个相同的 join 语句出现了三次：
- 扫描类型为 eq_ref，此时 id 为主键
- 扫描类型为 ref，此时 id 为非唯一普通索引
- 扫描类型为 ALL，全表扫描，此时id上无索引
有此可见，建立正确的索引，对数据库性能的提升是多么重要。
总结
- explain 结果中的 type 字段，表示（广义）连接类型，它描述了找到所需数据使用的扫描方式；
- 常见的扫描类型有：system>const>eq_ref>ref>range>index>ALL，其扫描速度由快到慢；
- 各类扫描类型的要点是：
- system 最快：不进行磁盘 IO
- const：PK 或者 unique 上的等值查询
- eq_ref：PK 或者 unique 上的 join 查询，等值匹配，对于前表的每一行，后表只有一行命中
- ref：非唯一索引，等值匹配，可能有多行命中
- range：索引上的范围扫描，例如：between、in、>
- index：索引上的全集扫描，例如：InnoDB 的 count
- ALL 最慢：全表扫描
- 建立正确的索引，非常重要；
- 使用 explain 了解并优化执行计划，非常重要；
执行计划 possible_keys
查询过程中有可能用到的索引。
执行计划 key
实际使用的索引，如果为 NULL ，则没有使用索引。
执行计划 rows
根据表统计信息或者索引选用情况，大致估算出找到所需的记录所需要读取的行数。
执行计划 filtered
表示返回结果的行数占需读取行数的百分比， filtered 的值越大越好。
执行计划 Extra
十分重要的额外信息。
- Using filesort：MySQL 对数据使用一个外部的文件内容进行了排序，而不是按照表内的索引进行排序读取。
- Using index：表示 SQL 操作中使用了覆盖索引（Covering Index），避免了访问表的数据行，效率高。
- Using index condition：表示 SQL 操作命中了索引，但不是所有的列数据都在索引树上，还需要访问实际的行记录。
- Using index for group by：优化器只需要使用索引就能处理 group by 或 distinct 语句。
- Using join buffer (Block Nested Loop)：表示 SQL 操作使用了关联查询或者子查询，且需要进行嵌套循环计算。
- Using MRR：优化器使用 MRR 优化
- Using temporary：使用临时表保存中间结果，也就是说 MySQL 在对查询结果排序时使用了临时表，常见于order by 或 group by。
- Using where：表示 SQL 操作使用了 where 过滤条件。
- Select tables optimized away：基于索引优化 MIN/MAX 操作或者 MyISAM 存储引擎优化 COUNT(*) 操作，不必等到执行阶段再进行计算，查询执行计划生成的阶段即可完成优化。
下面通过举例说明。
数据准备：
**
CREATE TABLE `user` (`id` int(11) NOT NULL,`name` varchar(20) DEFAULT NULL,`sex` varchar(5) DEFAULT NULL,PRIMARY KEY (`id`),KEY `name` (`name`)) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;insert into user values(1, 'shenjian','no');insert into user values(2, 'zhangsan','no');insert into user values(3, 'lisi', 'yes');insert into user values(4, 'lisi', 'no');
数据说明：
用户表：id 主键索引，name 普通索引（非唯一），sex 无索引。
四行记录：其中 name 普通索引存在重复记录 lisi。

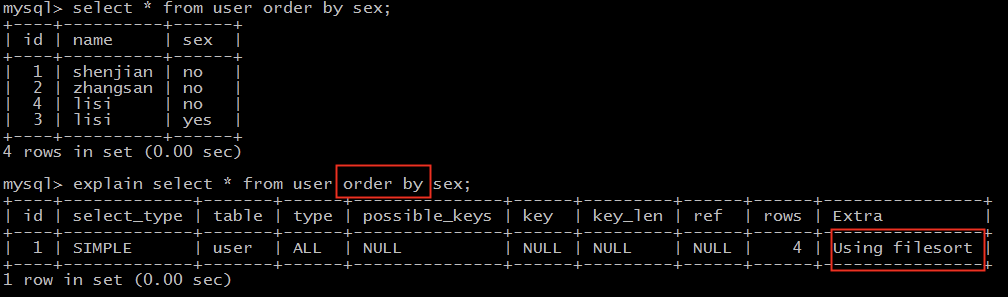

Using filesort
explain select * from user order by sex;
Extra 为 Using filesort 说明，得到所需结果集，需要对所有记录进行文件排序。
这类 SQL 语句性能极差，需要进行优化。
典型的，在一个没有建立索引的列上进行了 order by，就会触发 filesort，常见的优化方案是，在 order by 的列上添加索引，避免每次查询都全量排序。

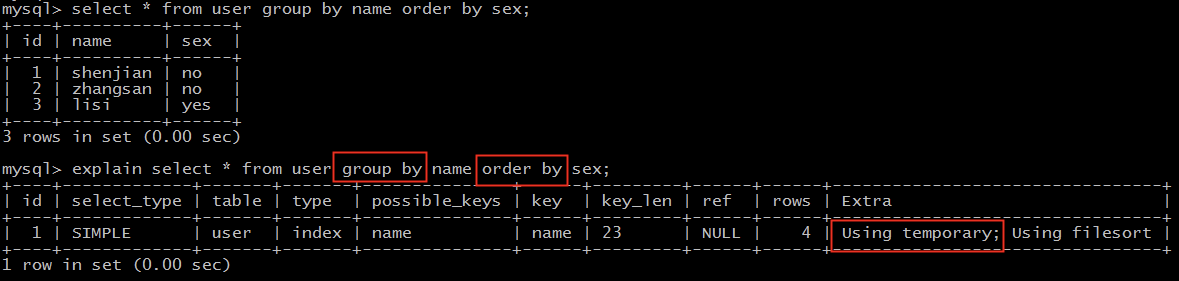

Using temporary
explain select * from user group by name order by sex;
Extra 为 Using temporary 说明，需要建立临时表（temporary table）来暂存中间结果。
这类 SQL 语句性能较低，往往也需要进行优化。
典型的 group by 和 order by 同时存在，且作用于不同的字段时，就会建立临时表，以便计算出最终的结果集。
临时表存在两种引擎，一种是 Memory 引擎，一种是 MyISAM 引擎，如果返回的数据在 16M 以内（默认），且没有大字段的情况下，使用 Memory 引擎，否则使用 MyISAM 引擎。

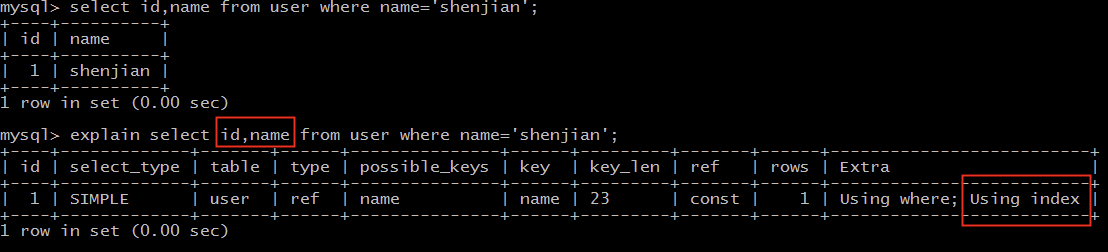

Using index
EXPLAIN SELECT id FROM USER;
Extra 为 Using index 说明，SQL 所需要返回的所有列数据均在一棵索引树上，而无需访问实际的行记录。

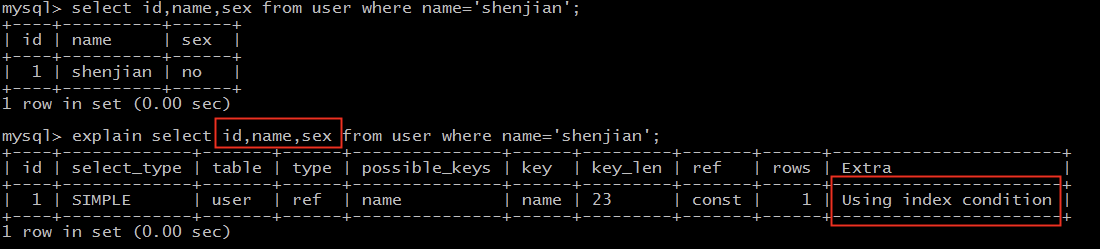

Using index condition
explain select id, name, sex from user where name='shenjian';
Extra 为 Using index condition 说明，确实命中了索引，但不是所有的列数据都在索引树上，还需要访问实际的行记录。
这类 SQL 语句性能也较高，但不如 Using index。
Using where
explain select * from user where sex='no';
Extra 为 Using where 说明，查询的结果集使用了 where 过滤条件，比如上面的 SQL 使用了 sex = 'no' 的过滤条件
Select tables optimized away
EXPLAIN SELECT MAX(id) FROM USER;
比如上面的语句查询 id 的最大值，因为 id 是主键索引，根据 B+Tree 的结构，天然就是有序存放的，所以不需要等到执行阶段再进行计算，查询执行计划生成的阶段即可完成优化。
Using join buffer (Block Nested Loop)

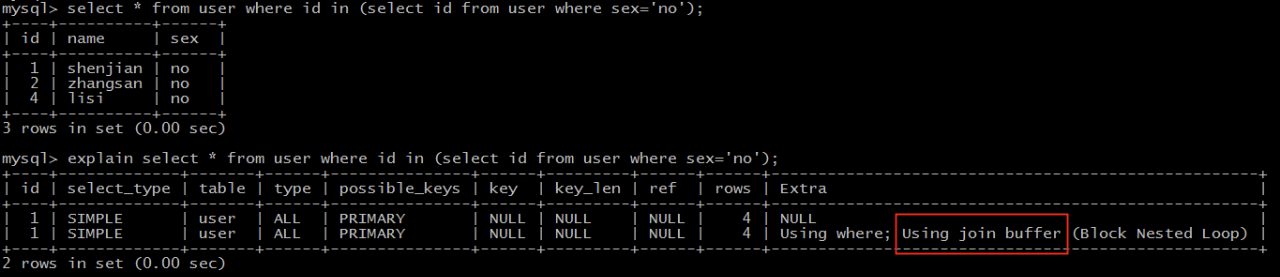

explain select * from user where id in (select id from user where sex='no');
Extra 为 Using join buffer (Block Nested Loop) 说明，需要进行嵌套循环计算。内层和外层的 type 均为 ALL，rows 均为4，需要循环进行4*4次计算。
这类 SQL 语句性能往往也较低，需要进行优化。
典型的两个关联表 join，关联字段均未建立索引，就会出现这种情况。常见的优化方案是，在关联字段上添加索引，避免每次嵌套循环计算。
