时序图简介

时序图（Sequence Diagram）是显示对象之间交互的图，这些对象是按时间顺序排列的。顺序图中显示的是参与交互的对象及其对象之间消息交互的顺序。时序图中包括的建模元素主要有：对象（Actor）、生命线（Lifeline）、控制焦点（Focus of control）、消息（Message）等等。

时序图元素

对象（Object）

对象包括三种命名方式：

  • 第一种方式包括对象名和类名；
  • 第二中方式只显示类名不显示对象名，即表示他是一个匿名对象；
  • 第三种方式只显示对象名不显示类名。


生命线（Lifeline）

生命线在顺序图中表示为从对象图标向下延伸的一条虚线，表示对象存在的时间。

控制焦点（Focus of Control）

控制焦点是顺序图中表示时间段的符号，在这个时间段内对象将执行相应的操作。用小矩形表示，如下图。


消息（Message）

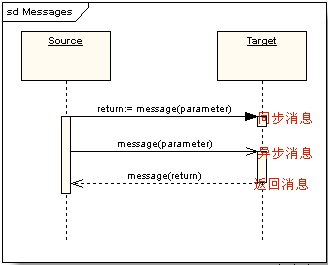

消息一般分为同步消息（Synchronous Message），异步消息（Asynchronous Message）和返回消息（Return Message）。如下图所示：


  • 同步消息=调用消息（Synchronous Message）：消息的发送者把控制传递给消息的接收者，然后停止活动，等待消息的接收者放弃或者返回控制。用来表示同步的意义。
  • 异步消息（Asynchronous Message）：消息发送者通过消息把信号传递给消息的接收者，然后继续自己的活动，不等待接受者返回消息或者控制。异步消息的接收者和发送者是并发工作的。
  • 返回消息（Return Message）：返回消息表示从过程调用返回。

自关联消息（Self-Message）

表示方法的自身调用以及一个对象内的一个方法调用另外一个方法。


Combined Fragments

  • Alternative fragment（denoted “alt”）标示 if…then…else
  • Option fragment（denoted “opt”）标示 Switch
  • Parallel fragment（denoted “par”）标示同时发生
  • Loop fragment（denoted “loop”）标示 for
  • Break 标示退出循环

loop

当没有指定循环边界默认范围为 [0,无穷大]


如果只指定了一个值，那么默认执行该值次数：


指定了循环边界,则最少执行最小值值，最多执行最大值次数：


实现 dowhile 方式，至少执行一次，如果 size<0 则退出：

alt

条件判断，如果 n>0 则执行 agree 函数否者执行 reject 函数


opt

switch，当满足不同条件执行不同方法：


break

n=10 时候执行 save 并退出循环


par

同时进行，比如多个线程同时执行任务
