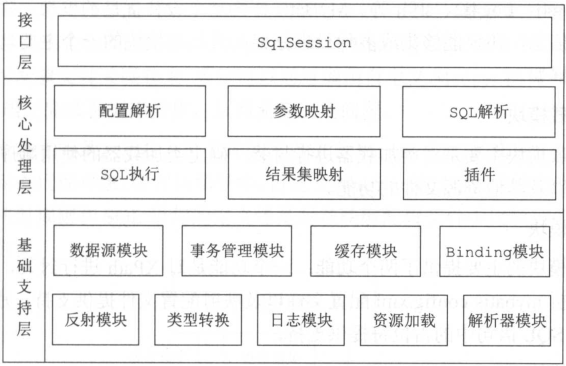

MyBatis 的整体架构分为三层， 分别是基础支持层、核心处理层和接口层，如下图所示。
基础支持层
| 反射模块 | 该模块对 Java 原生的反射进行了良好的封装，提供了更加简洁易用的 API ，方便上层使调用，并且对反射操作进行了一系列优化，例如缓存了类的元数据，提高了反射操作的性能。 |
|---|---|
| 类型转换模块 | 类型转换模块提供了两个主要功能，一个功能是别名机制，MyBatis 为了简化配置文件提供了别名机制；另一个功能是实现 JDBC 类型与 Java 类型之间的转换，该功能在为 SQL 语句绑定实参以及映射查询结果集时都会涉及。 |
| 日志模块 | 提供详细的日志输出信息，并且能够集成多种日志框架，其日志模块的一个主要功能就是集成第三方日志框架。 |
| 资源加载模块 | 资源加载模块主要是对类加载器进行封装，确定类加载器的使用顺序，并提供了加载类文件以及其他资源文件的功能。 |
| 解析器模块 | 解析器模块主要提供两个功能，一个功能是对 XPath 进行封装，为 MyBatis 初始化时解析 mybatis-config.xml 配置文件以及映射配置文件提供支持；另一个功能是为处理动态 SQL 语句中的占位符提供支持。 |
| 数据源模块 | MyBatis 自身提供了相应的数据源实现，也提供了与第三方数据源集成的接口。 |
| 事务管理 | MyBatis 对数据库中的事务进行了抽象,其自身提供了相应的事务接口和简单实现。一般在应用中，MyBatis 会与 Spring 框架集成，并由 Spring 框架管理事务。 |
| 缓存模块 | MyBatis 中提供了一级缓存和二级缓存，而这两级缓存都是依赖于基础支持层中的缓存模块实现的。MyBatis 中自带的这两级缓存与 MyBatis 以及整个应用是运行在同一个 JVM 中的，共享同一块堆内存。如果这两级缓存中的数据量较大， 则可能影响系统中其他功能的运行，所以当需要缓存大量数据时，优先考虑使用 Redis 、Memcache 等缓存产品。 |
| Binding 模块 | 在调用 SqlSession 相应方法执行数据库操作时，需要指定映射文件中定义的 SQL 节点，如果出现拼写错误，我们只能在运行时才能发现相应的异常。为了尽早发现这种错误，MyBatis 通过 Binding 模块将用户自定义的 Mapper 接口与映射配置文件关联起来，系统可以通过调用自定义 Mapper 接口中的方法执行相应的SQL 语句完成数据库操作，从而避免上述问题。 需要注意的是，开发人员无须编写自定义 Mapper 接口的实现，MyBatis 会自动为其创建动态代理对象。 |
核心处理层
在核心处理层中实现了 MyBatis 的核心处理流程，其中包括 MyBatis 的初始化以及完成一次数据库操作涉及的全部流程。
| 配置解析 | 在 MyBatis 初始化过程中，会加载 mybatis-config.xml 配置文件、映射配置文件以及 Mapper 接口中的注解信息，解析后的配置信息会形成相应的对象并保存到 Configuration 对象中。之后，利用该 Configuration 对象创建 SqlSessionFactory 对象。待 MyBatis 初始化之后，开发人员可以通过初始化得到 SqlSessionFactory 创建 SqlSession 对象并完成数据库操作。 |
|---|---|
| SOL 解析与 scripting 模块 | 拼凑 SQL 语句是一件烦琐且易出错的过程，为了将开发人员从这项枯燥无趣的工作中解脱出来，MyBatis 实现动态 SQL 语句的功能，提供了多种动态 SQL 语句对应的节点，例如， MyBatis 中的 scripting 模块会根据用户传入的实参，解析映射文件中定义的动态 SQL 节点，并形成数据库可执行的 SQL 语句。之后会处理 SQL 语句中的占位符，绑定用户传入的实参。 |
| SQL 执行 | SQL 语句的执行涉及多个组件，其中比较重要的是 Executor 、StatementHandler 、ParameterHandler 和 ResultSetHandler。Executor 主要负责维护一级缓存和二级缓存，并提供事务管理的相关操作，它会将数据库相关操作委托给 StatementHandler 完成。StatementHandler 首先通过 ParameterHandler 完成 SQL 语句的实参绑定；然后通过 java.sql.Statement 对象执行 SQL 语句并得到结果集；最后通过 ResultSetHandler 完成结果集的映射，得到结果对象并返回。 |
| 插件 | 用户可以通过添加自定义插件的方式对 MyBatis 进行扩展。用户自定义插件也可以改变 MyBatis 的默认行为，例如，我们可以拦截 SQL 语句并对其进行重写。由于用户自定义插件会影响 MyBatis 的核心行为，在使用自定义插件之前，开发人员需要了解 MyBatis 内部的原理，这样才能编写出安全、高效的插件。 |

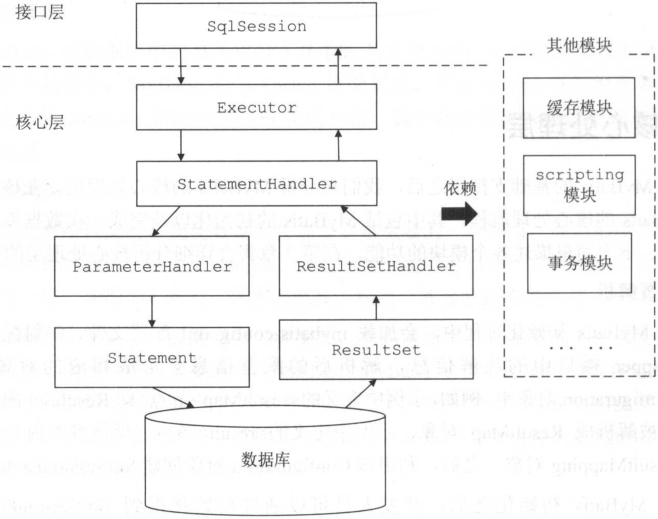

下图展示了 MyBatis 执行一条 SQL 语句的大致过程。
接口层
接口层相对简单，其核心是 SqlSession 接口，该接口中定义了 MyBatis 暴露给应用程序调用的 API，也就是上层应用与 MyBatis 交互的桥梁。接口层在接收到调用请求时，会调用核心处理层的相应模块来完成具体的数据库操作。

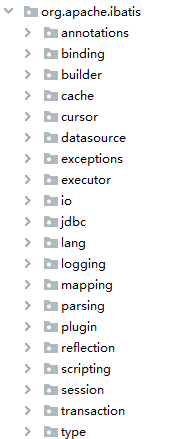

可以通过 MyBatis 源码的目录结构查看各个模块的具体实现，目录结构如下图所示。
封装的很清晰，基本是一个模块一个 package。
