渲染到纹理非常简单，创建一个确定大小的纹理，其实这个部分也是对对应图像处理的做一个更加细致的一个处理；

  1. // 创建渲染对象
  2. const targetTextureWidth = 256;
  3. const targetTextureHeight = 256;
  4. const targetTexture = gl.createTexture();
  5. gl.bindTexture(gl.TEXTURE_2D, targetTexture);
  7. {
  8.   // 定义 0 级的大小和格式
  9.   const level = 0;
  10.   const internalFormat = gl.RGBA;
  11.   const border = 0;
  12.   const format = gl.RGBA;
  13.   const type = gl.UNSIGNED_BYTE;
  14.   const data = null;
  15.   gl.texImage2D(gl.TEXTURE_2D, level, internalFormat,
  16.                 targetTextureWidth, targetTextureHeight, border,
  17.                 format, type, data);
  19.   // 设置筛选器，不需要使用贴图
  20.   gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);
  21.   gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
  22.   gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);
  23. }

注意 data 是 null，我们不需要提供数据，只需要让WebGL分配一个纹理。

接下来创建一个帧缓冲（framebuffer），帧缓冲只是一个附件集，附件是纹理或者 renderbuffers， 我们之前讲过纹理，Renderbuffers 和纹理很像但是支持纹理不支持的格式和可选项，同时， 不能像纹理那样直接将 renderbuffer 提供给着色器。
让我们来创建一个帧缓冲并和纹理绑定

  1. // 创建并绑定帧缓冲
  2. const fb = gl.createFramebuffer();
  3. gl.bindFramebuffer(gl.FRAMEBUFFER, fb);
  5. // 附加纹理为第一个颜色附件
  6. const attachmentPoint = gl.COLOR_ATTACHMENT0;
  7. gl.framebufferTexture2D(
  8.     gl.FRAMEBUFFER, attachmentPoint, gl.TEXTURE_2D, targetTexture, level);

与纹理和缓冲相似，在创建完帧缓冲后我们需要将它绑定到 FRAMEBUFFER 绑定点， 那样所有的方法都会作用到绑定的帧缓冲，无论是哪个帧缓冲。

绑定帧缓冲后，每次调用 gl.clear, gl.drawArrays, 或 gl.drawElements WebGL都会渲染到纹理上而不是画布上。
将原来的渲染代码构造成一个方法，就可以调用两次，一次渲染到纹理，一次渲染到画布。

  1. function drawCube(aspect) {
  2.   // 告诉它使用的程序（着色器对）
  3.   gl.useProgram(program);
  5.   // 启用位置属性
  6.   gl.enableVertexAttribArray(positionLocation);
  8.   // 绑定到位置缓冲
  9.   gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
  11.   // 告诉位置属性如何从 positionBuffer (ARRAY_BUFFER) 中读取数据
  12.   var size = 3;          // 每次迭代需要三个单位数据
  13.   var type = gl.FLOAT;   // 单位数据类型为 32 位浮点型
  14.   var normalize = false; // 不需要单位化
  15.   var stride = 0;        // 每次迭代移动的距离
  16.   var offset = 0;        // 从缓冲起始处开始
  17.   gl.vertexAttribPointer(
  18.       positionLocation, size, type, normalize, stride, offset)
  20.   // 启用纹理坐标属性
  21.   gl.enableVertexAttribArray(texcoordLocation);
  23.   // 绑定纹理坐标缓冲
  24.   gl.bindBuffer(gl.ARRAY_BUFFER, texcoordBuffer);
  26.   // 告诉纹理坐标属性如何从 texcoordBuffer 读取数据
  27.   var size = 2;          // 每次迭代两个单位数据
  28.   var type = gl.FLOAT;   // 单位数据类型是 32 位浮点型
  29.   var normalize = false; // 不需要单位化数据
  30.   var stride = 0;        // 每次迭代移动的数据
  31.   var offset = 0;        // 从缓冲起始处开始
  32.   gl.vertexAttribPointer(
  33.       texcoordLocation, size, type, normalize, stride, offset)
  35.   // 计算投影矩阵
  37.   var aspect = gl.canvas.clientWidth / gl.canvas.clientHeight;
  38.   var projectionMatrix =
  39.       m4.perspective(fieldOfViewRadians, aspect, 1, 2000);
  41.   var cameraPosition = [0, 0, 2];
  42.   var up = [0, 1, 0];
  43.   var target = [0, 0, 0];
  45.   // 计算相机矩阵
  46.   var cameraMatrix = m4.lookAt(cameraPosition, target, up);
  48.   // 根据相机矩阵计算视图矩阵
  49.   var viewMatrix = m4.inverse(cameraMatrix);
  51.   var viewProjectionMatrix = m4.multiply(projectionMatrix, viewMatrix);
  53.   var matrix = m4.xRotate(viewProjectionMatrix, modelXRotationRadians);
  54.   matrix = m4.yRotate(matrix, modelYRotationRadians);
  56.   // 设置矩阵
  57.   gl.uniformMatrix4fv(matrixLocation, false, matrix);
  59.   // 使用纹理单元 0
  60.   gl.uniform1i(textureLocation, 0);
  62.   // 绘制几何体
  63.   gl.drawArrays(gl.TRIANGLES, 0, 6 * 6);
  64. }

注意到我们需要传入 aspect 计算投影矩阵，因为目标纹理的比例和画布不同。 然后这样调用

  1. // 绘制场景
  2. function drawScene(time) {
  4.   ...
  6.   {
  7.     // 通过绑定帧缓冲绘制到纹理
  8.     gl.bindFramebuffer(gl.FRAMEBUFFER, fb);
  10.     // 使用 3×2 的纹理渲染立方体
  11.     gl.bindTexture(gl.TEXTURE_2D, texture);
  13.     // 告诉WebGL如何从裁剪空间映射到像素空间
  14.     gl.viewport(0, 0, targetTextureWidth, targetTextureHeight);
  16.     // 清空画布和深度缓冲
  17.     gl.clearColor(0, 0, 1, 1);   // clear to blue
  18.     gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);
  20.     const aspect = targetTextureWidth / targetTextureHeight;
  21.     drawCube(aspect)
  22.   }
  24.   {
  25.     // 渲染到画布
  26.     gl.bindFramebuffer(gl.FRAMEBUFFER, null);
  28.     // 立方体使用刚才渲染的纹理
  29.     gl.bindTexture(gl.TEXTURE_2D, targetTexture);
  31.     // 告诉WebGL如何从裁剪空间映射到像素空间
  32.     gl.viewport(0, 0, gl.canvas.width, gl.canvas.height);
  34.     // 清空画布和深度缓冲
  35.     gl.clearColor(1, 1, 1, 1);   // clear to white
  36.     gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);
  38.     const aspect = gl.canvas.clientWidth / gl.canvas.clientHeight;
  39.     drawCube(aspect)
  40.   }
  42.   requestAnimationFrame(drawScene);
  43. }

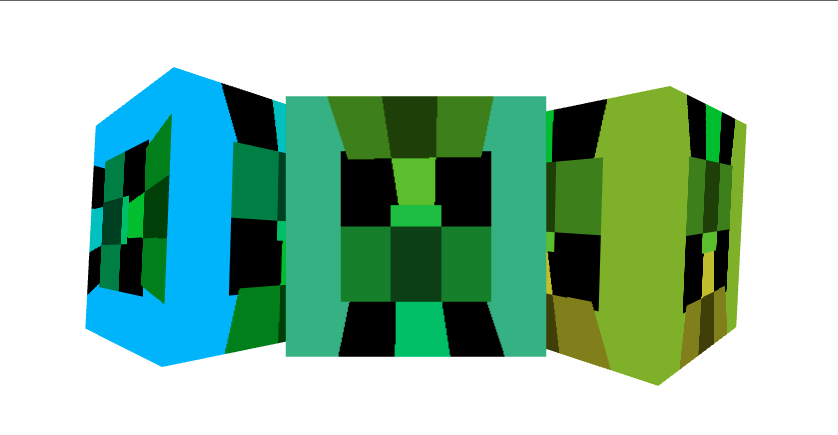

对应的结果输出 结果输出
十分重要的是要记得调用 gl.viewport 设置要绘制的对象的大小， 在这个例子中第一次渲染到纹理，所以设置视图大小覆盖纹理， 第二次渲染到画布所以设置视图大小覆盖画布。
同样的当我们计算投影矩阵的时候需要使用正确的比例，需要设置对应的gl .viewport

  1. function bindFrambufferAndSetViewport(fb, width, height) {
  2.    gl.bindFramebuffer(gl.FRAMEBUFFER, fb);
  3.    gl.viewport(0, 0, width, height);
  4. }

然后使用这个方法改变渲染对象，就不容易忘记了。

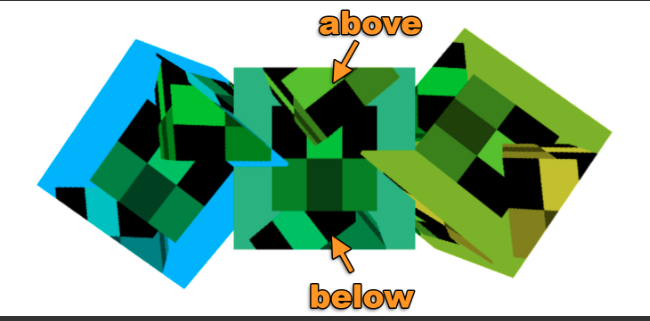

还有一个需要注意的事情是我们的帧缓冲没有深度缓冲，只有纹理。这意味着没有深度检测， 所以三维就不能正常体现，如果我们绘制三个立方体就会看到这样。
如果仔细看中间的立方体，会看到 3 个垂直绘制的立方体，一个在后面，一个在中间另一个在前面， 但是我们绘制的三个立方体是相同深度的，观察画布上水平方向的 3 个立方体就会发现他们是正确相交的。 那是因为在帧缓冲中没有深度缓冲，但是画布有。

想要加深度缓冲就需要创建一个，然后附加到帧缓冲中

  1. // 创建一个深度缓冲
  2. const depthBuffer = gl.createRenderbuffer();
  3. gl.bindRenderbuffer(gl.RENDERBUFFER, depthBuffer);
  5. // 设置深度缓冲的大小和targetTexture相同
  6. gl.renderbufferStorage(gl.RENDERBUFFER, gl.DEPTH_COMPONENT16, targetTextureWidth, targetTextureHeight);
  7. gl.framebufferRenderbuffer(gl.FRAMEBUFFER, gl.DEPTH_ATTACHMENT, gl.RENDERBUFFER, depthBuffer);

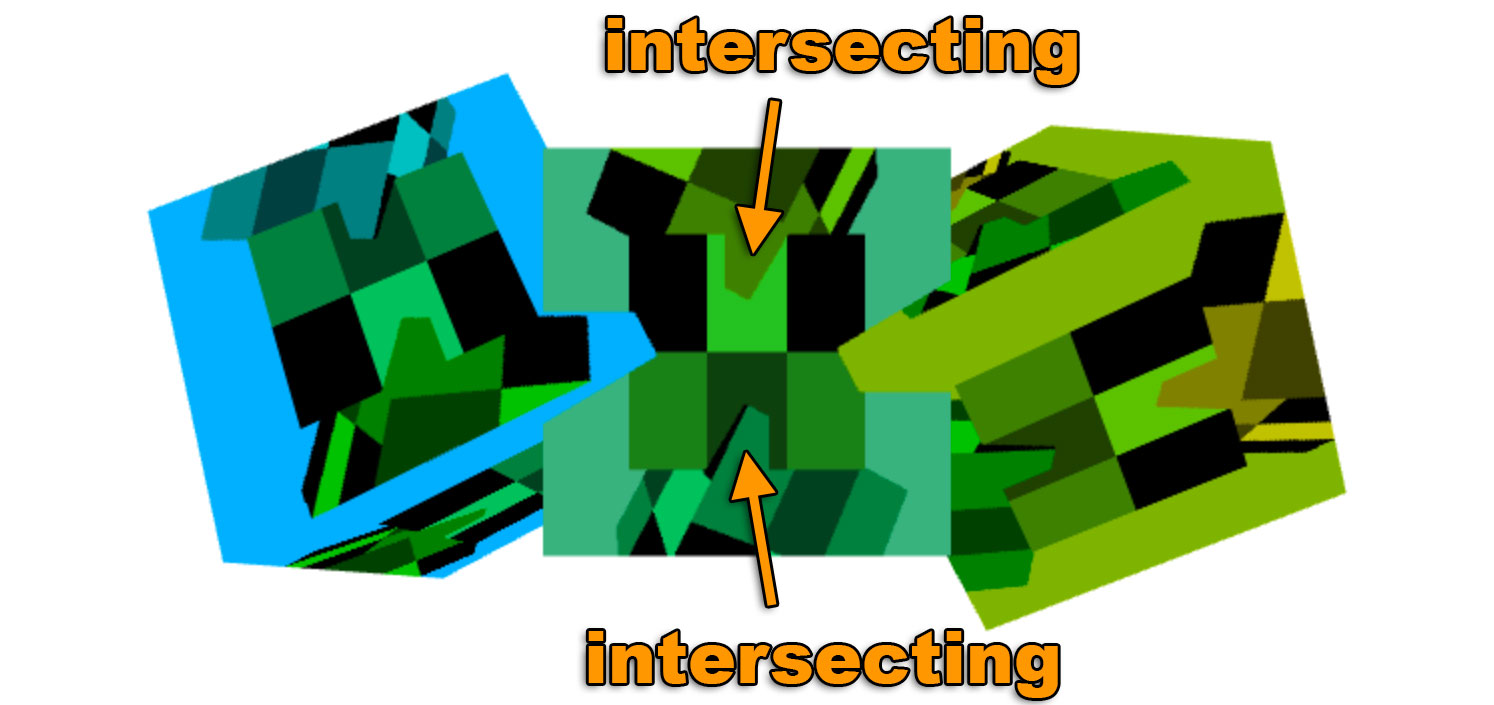

有了这个以后的结果。 输出结果
现在帧缓冲附加了深度缓冲以后内部的立方体也能正确相交了。
需要特别注意的是WebGL只允许三种附件组合形式。 根据规范 一定能正确运行的附件组合是：

  • COLOR_ATTACHMENT0 = RGBA/UNSIGNED_BYTE texture
  • COLOR_ATTACHMENT0 = RGBA/UNSIGNED_BYTE texture + DEPTH_ATTACHMENT = DEPTH_COMPONENT16 renderbuffer
  • COLOR_ATTACHMENT0 = RGBA/UNSIGNED_BYTE texture + DEPTH_STENCIL_ATTACHMENT = DEPTH_STENCIL renderbuffer

对于其他的组合就需要检查用户系统/gpu/驱动/浏览器的支持情况。 要检查的话需要创建帧缓冲，附加附件，然后调用

  1. var status = gl.checkFramebufferStatus(gl.FRAMEBUFFER);

如果状态是 FRAMEBUFFER_COMPLETE 那这种组合就能使用，反之不能使用。 你就需要告诉用户他们不走运或者撤销一些方法。

其实 Canvas 本身就是一个纹理

只是一点小事，浏览器使用上方的技术实现的画布，在背后它们创建了一个颜色纹理， 一个深度缓冲，一个帧缓冲，然后绑定到当前的帧缓冲， 当你调用你的渲染方法时就会绘制到那个纹理上， 然后再用那个纹理将画布渲染到网页中。
